400万像素，6.5μm像元，200-1100nm sCMOS相机

  • 2048×2048 分辨率，6.5 µm 像元尺寸，200–1100 nm 光谱范围
  • -25℃ TEC制冷（环境温度20℃）
  • 双数据接口：USB 3.2 + 10GigE
As Uvisi064 Camera
UVISI064BU10G可见光相机
UVISI064BU10G相机采用 GSENSE2020BSI 背照式 sCMOS 传感器，像元尺寸为 6.5 µm，分辨率为 400万像素。该相机具备极低噪声、高帧率及高量子效率等出色性能。配合高效制冷系统与防雾设计，支持 USB 3.2 和 10GigE 接口，适用于荧光成像、光谱分析、基因测序及半导体检测等科学与工业应用。
特点
光谱响应范围：200–1100 nm
400万像素，6.5μm像元
卷帘快门 / 全局重置
11 位 ADC / 12 位 ADC / 16 位组合 HDR
支持外部 I/O 触发控制
4 Gb（512 MB）RAM
通过 CE/FCC 认证，提供多平台 SDK



软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
由紫外-可见光相机拍摄的图像
UVISI064BU10G高灵敏度相机覆盖从紫外到可见光及近红外波段的光谱范围，满足多波段精密成像场景的严苛要求。该系列相机在生命科学研究、量子物理实验、荧光成像、光谱分析、基因测序及半导体检测等应用中表现尤为出色。
产品型号 UVISI064BU10G
传感器类型 GSENSE6504BSI
光谱范围 200nm-1100nm
像元尺寸 6.5µm x 6.5 µm
靶面尺寸 1.2”
分辨率 2048 x 2048
帧率 10Gige: 270fps@8bit、180fps@12bit、135fps@16bit
USB3.2: 220fps@8bit、150fps@12bit、112fps@16bit
硬件图像缓存 1024MB (8Gb)
峰值量子效率 95%@450nm
增益范围 1x – 75x (HCG),1x – 50x (LCG)
转换增益 4.5DN/e⁻(Gain x58.8)
动态范围 83.4dB (HDR)
读出噪声 0.9e⁻ (Gain x58.8)
满井容量 13.4ke⁻(Gain x3.7)
信噪比 41.2dB (Gain x3.7)
暗电流 0.01e⁻/s/pixel@ -20℃
灵敏度 9.2×10⁷e⁻/((W/m2)·s)@450nm
曝光时间范围 12µs-300s
Binning模式 软件 2×2~8×8, 硬件 FPGA 2×2~4×4
快门模式 卷帘快门 / 全局重置
数据接口 USB3.2 + 10Gige
数字 IO 1 路光耦隔离输入，1 路光耦隔离输出，
2 路非隔离输入输出口
数据格式 8 bit / 12 bit /  16 bit
制冷温度 -25°C（环境温度20℃）
光学接口 C接口
供电方式 DC19V 4A电源适配器供电
功耗 TBD
尺寸 85×85×118mm
重量 TBD
软件 Complete SDK / AttosView
工作温度 -30~60℃，
储藏温度 -40~85℃
湿度 20%-80%，无冷凝
认证 CE, FCC
As Uvisi064bu10g Qe
量子效率曲线
As Uvisi064 Transmittance Curve
滤光片透过率曲线

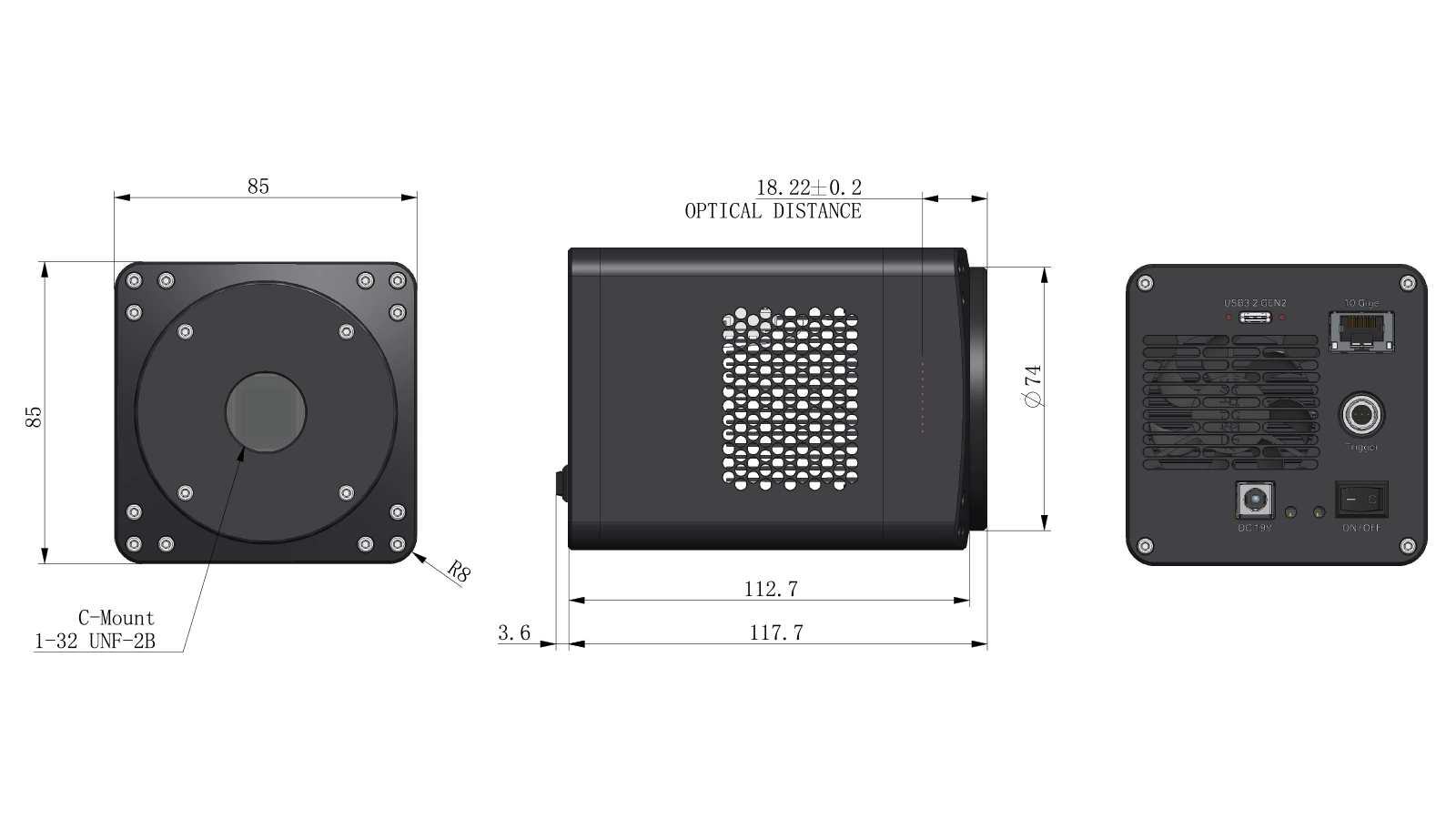

UVISI064BU10G 相机尺寸与接口
As Uvisi064bu10g Dimensions
参数 规格
尺寸 85mm×85mm×118mm
镜头接口 C mount

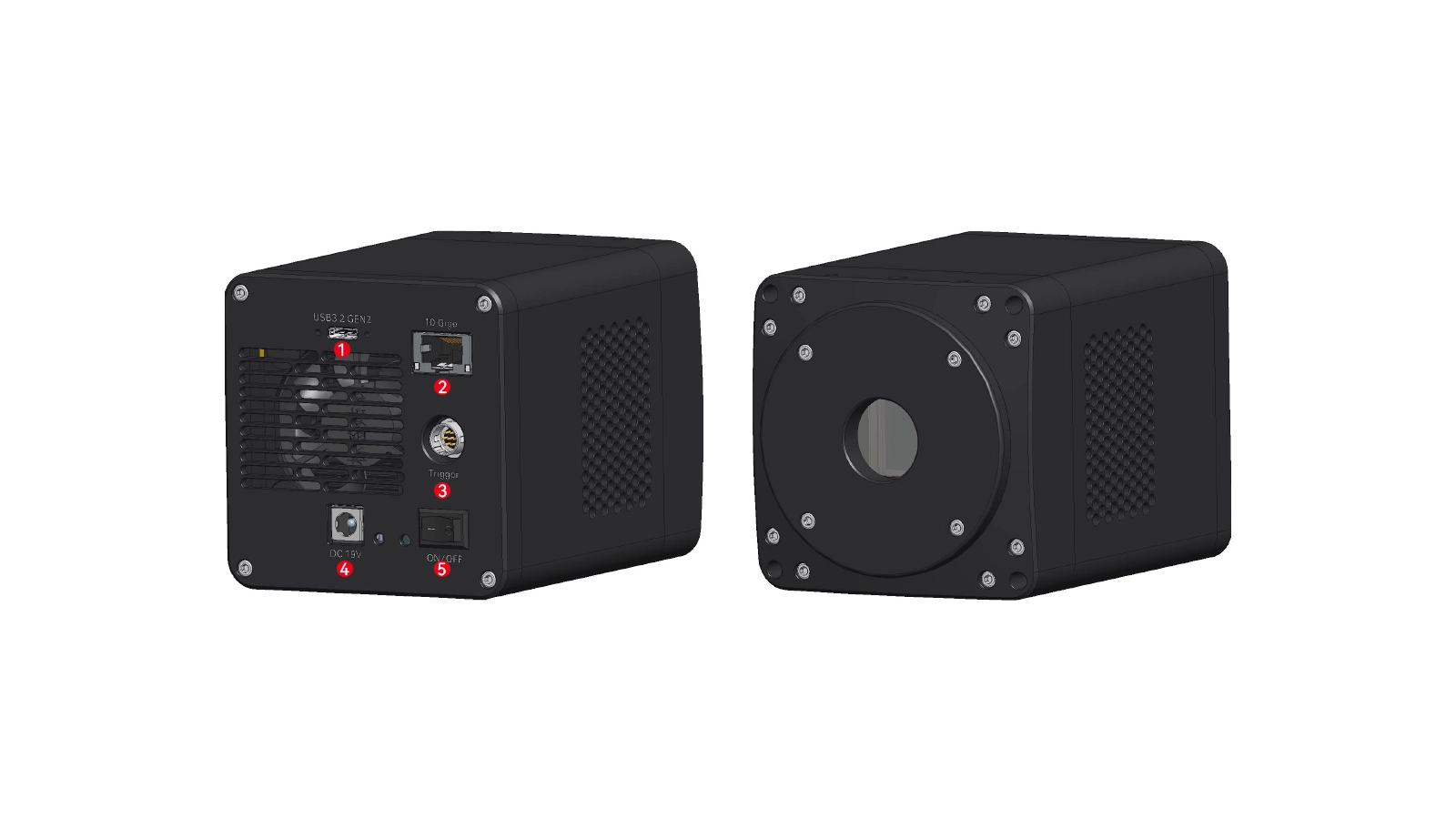

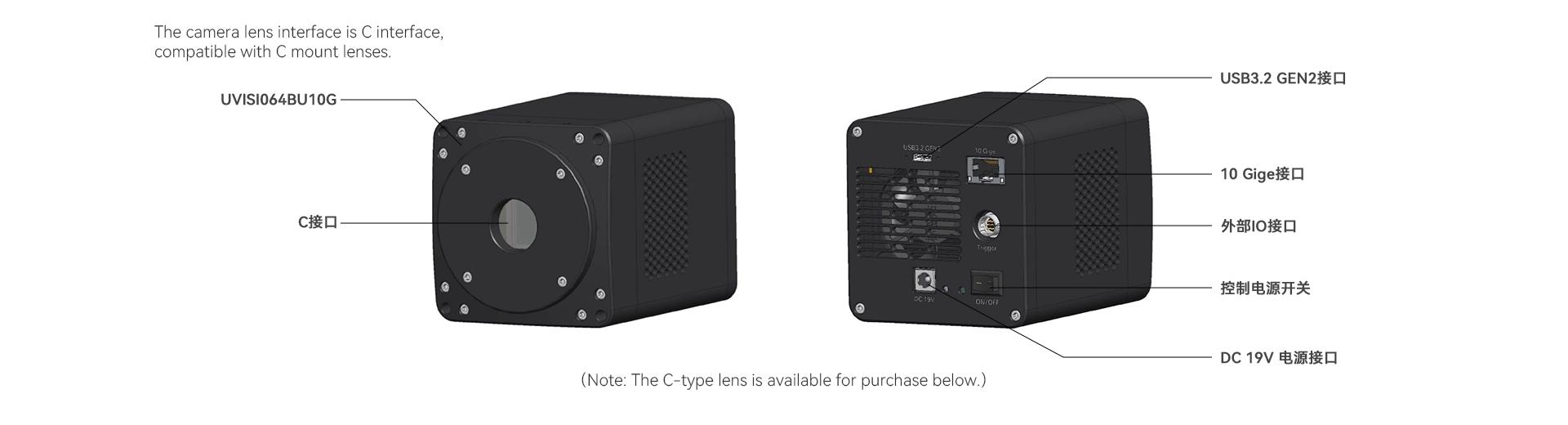

阿秒科技UVISI064BU10G相机USB3.2和10GigE接口细节
序号 规格
1 USB3.2 GEN2接口
2 10 Gige接口
3 外部IO接口
4 DC 19V 电源接口
5  控制电源开关

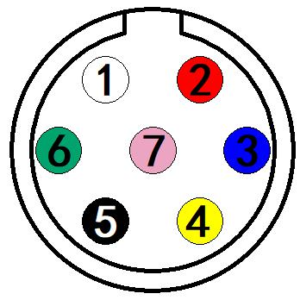

相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其适配系统包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

SDK 支持平台包括：Win32以及WinRT，macOS，Linux，Android

Win32 支持的版本如下：

  • x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
  • x64：Win7 及以上版本；
  • arm：Win10 及以上版本；
  • arm64：Win10 及以上版本；
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

DirectShow 驱动:

下载

Micromanager驱动:

下载

TWAIN SDK驱动:

下载
推荐电脑配置
推荐电脑配置
操作系统 Microsoft® Windows® XP / Vista /7/8/10/11(32位和64位)、Mac OSX、Linux
处理器(CPU) ≥3.0 GHz Intel Core i5 或更高
内存(RAM) ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0相机需要集成Intel USB 3.0控制器或一个空闲的PCIe 3.0×16插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
问1：为什么高灵敏度相机在数字显微镜中更受欢迎

高灵敏度相机之所以被青睐，是因为它们能够探测和捕捉极低光信号，提升数字显微镜中的图像质量和实验灵活性，克服传统显微镜的局限。

问2：什么是可见光相机？

可见光相机是一种成像设备，旨在仅利用电磁波谱中可见的部分（波长约400–700纳米）来捕捉图像或视频，这与人眼可探测的范围相同。

问3：相机USB3.2接口和10GigE接口有什么区别？

相机USB3.2和10GigE接口的核心区别在于设计目标：USB3.2追求在短距离内的高速、简单连接；而10GigE则旨在实现远距离、高带宽的稳定数据传输，并具备强大的组网能力，支持长距离工作。

当二者同时使用时，数据传输可以两个接口同时进行，有效提升了数据传输速度。

问4：UVISI064系列相机适合哪些应用？

它们广泛应用于生物显微镜、荧光成像、快速天体检测、天文学、X射线成像、冷原子研究及其他精密科学场景。

产品反馈表单

400万像素，6.5µm 像元，高灵敏度sCMOS科学相机

项目
文档
可用
价格
选择数量

UVISI064BU10G

400万像素背照式sCMOS相机，6.5μm像元，10GigE接口

2 周
¥60,000.00

可选配件——镜头

AttosView 提供可选的 YLGD 系列连续变焦光学系统，专为可见光相机设计，适用于高精度成像场景。YLGD系列连续变焦光学系统系列提供多种焦距选项，适用于安全监控、工业视觉检测和科学观察等多种专业应用，确保卓越的图像清晰度、操作灵活性和环境适应性。如有咨询，请联系 sales@attostek.com
