50万–400万像素，大像元，200-1100nm sCMOS相机

  • 50万-400万分辨率，大像元尺寸，200-1100 nm光谱范围
  • -20℃ TEC制冷（环境温度20℃）
  • USB 3.0数据传输接口

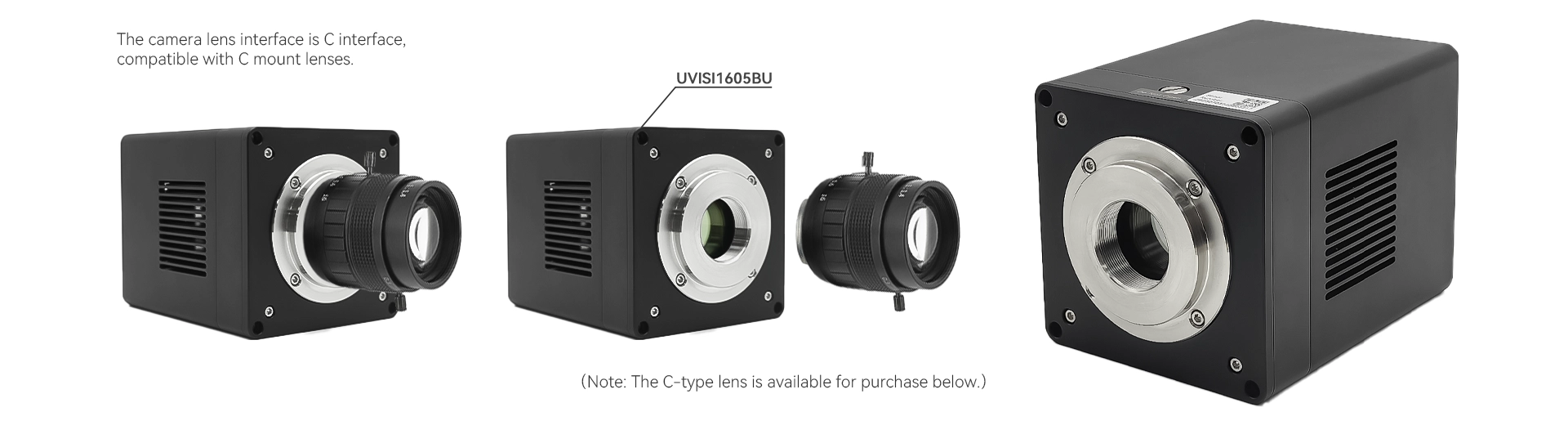

As Uvisi1605bu Cmos Uv Vis Cameras
高灵敏度黑白相机
该系列相机采用大靶面背照式（BSI）传感器，提供40万至400万像素可选，在弱光环境中表现出色。背照式结构与大像元设计相结合，实现了高量子效率。TEC 制冷与防雾结构可维持稳定的传感器温度，从而保证一致的图像质量。
特点
光谱范围：200-1100nm
50万–400万像素，大像元
大靶面背照式（BSI）传感器
卷帘快门
位深：8 位 / HDR 16 位
支持外部 I/O 触发控制
通过 CE/FCC 认证，提供多平台 SDK



软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
由该相机拍摄的图像
该系列高灵敏度相机可在低光和高动态范围场景下提供卓越的图像质量。该相机专为荧光成像、紫外成像、光谱分析、材料科学分析，以及半导体检测和高动态范围场景等应用而优化。
通用规格
光谱范围  200nm-1100nm
增益范围 1x-50x
Binning模式 软件 2×2, 3×3, 4×4, 硬件 2×2
快门模式 卷帘快门
数据接口  USB3.0（USB3.1 GEN1）
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，
2 路非隔离输入输出口
数据格式  8-bit / HDR16bit
软件 AttosView / SDK
操作系统 Win32/WinRT/Linux/macOS/Android；X86/X64/armhf/armel/arm64
工作温度 -10~50℃
储藏温度 -30~70℃
湿度  20%-80%，无冷凝
认证 CE, FCC
UVISI1605BU光谱响应曲线
UVISI1605BU光谱响应曲线

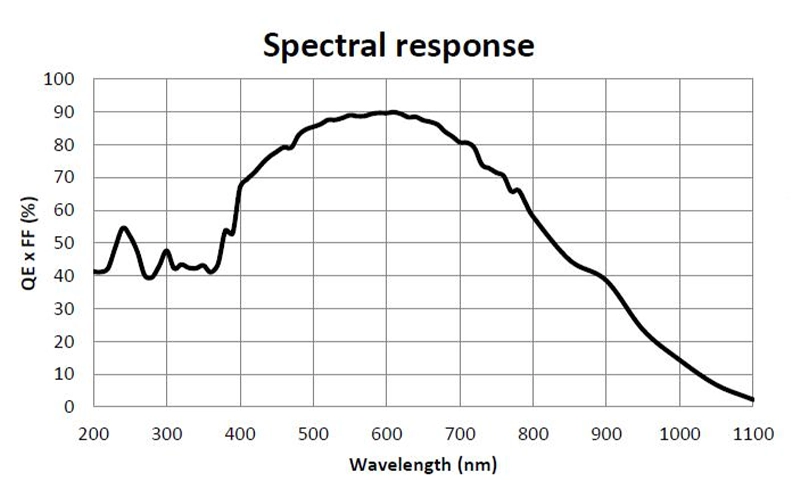

UVISI091BU光谱响应曲线
UVISI091BU光谱响应曲线
UVISI114BU光谱响应曲线
UVISI114BU光谱响应曲线
相机尺寸
UVISI114BU 相机尺寸
As Uvisi114bu Dimensions
参数 规格
尺寸

110*110*121.5 mm
镜头接口

M42
UVISI1605BU与UVISI091BU相机尺寸
As Uvisi1605 091bu Dimensions
参数 规格
尺寸

80*80*101.5 mm
镜头接口

C mount
相机接口
UVISI114BU相机的接口
As Uvisi114bu Port
UVISI114BU 相机接口定义
序号 规格
1 Trigger 7PIN 接口
2 USB 3.0/ USB 2.0 接口
3 DC 19V 电源接口
4 风扇 LED 指示灯
5 制冷 LED 指示灯
6 系统 LED 指示灯
7 电源 LED 指示灯
UVISI1605BU和UVISI091BU相机的接口
As Uvisi1605 091bu Port
UVISI1605BU & UVISI091BU 相机接口定义
序号 规格
1 保护玻璃，黑白相机是 AR 玻璃，彩色相机是滤光片
2 C 接口
3 热出口
4 电源 LED 指示灯
5 系统 LED 指示灯
6 制冷 LED 指示灯
7 风扇 LED 指示灯
8 DC 12V 电源接口
9 USB 3.0/ USB 2.0 接口
10 Trigger 7PIN 接口
11 进风口
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
问1：0.5 MP 分辨率和 9.0 μm 大像元在弱光科研中有什么优势？

像元尺寸决定了相机在弱光下的信号收集能力。9.0 μm 像元面积（81 μm²）是 6.5 μm 像元（42.25 μm²）的约 1.9 倍，信号收集能力显著提升。在冷原子物理、单分子荧光成像中，0.5 MP 分辨率足以捕获目标信号，而大像元的灵敏度优势则直接转化为更高的信噪比和更短的曝光时间。

问2：BSI 背照式结构和卷帘快门的组合适合哪些应用？

BSI 背照式结构最大限度提升量子效率（>90% 可见光），卷帘快门在弱光成像中带来更低的噪声本底。这种组合尤其适合生物荧光成像、天文观测等低速高灵敏度场景。对于高速运动目标（超过数十 fps 的运动），建议选用 sCMOS 全局快门型号

问3：9.0 μm 和 6.5 μm 两种像元尺寸如何选型？

9.0 μm（UVISI1605BU / 091BU）优先考虑弱光灵敏度；6.5 μm（UVISI114BU）追求高分辨率与大靶面的平衡。如果实验条件信号极弱（如单分子荧光、冷原子），优先选 9.0 μm；如果对空间分辨率要求高且光照条件可控（如晶圆检测、高光谱成像），优先选 4.2 MP / 6.5 μm 版本。

问4：大像元系列相机适合哪些应用？

它们广泛应用于对弱光环境下的高灵敏度、高信噪比或大动态范围有严苛要求的场景，例如冷原子研究，生物荧光成像，光谱分析，半导体隐裂、划痕检测等。

产品反馈表单

50万-400万像素，高灵敏度sCMOS科学相机

产品型号 UVISI1605BU UVISI091BU UVISI114BU
传感器类型 GPixel GLUX1605BSI GPixel GLUX9701BSI GPixel GSENSE400BSI
像元尺寸 16 µm × 16 µm 9.76 µm × 9.76 µm  11 µm × 11 µm
靶面尺寸 1″  2.0”
帧率&分辨率 60fps@800 x×600, 60fps@400 × 300 30fps@1280 ×1024, 30fps@640 ×512 44fps@2048×2048, 44fps@1024 × 1024
峰值量子效率 95%@560nm  89%@610nm 95.3% @560nm
满井容量 13541.8e⁻(HCG) 89258.25e⁻(LCG) 46604.55e⁻(HDR) 12927.7e⁻(HCG) 89855.19e⁻(LCG) 20205.74e⁻(HDR)  2.3 ke⁻ (HCG) / 81.43 ke⁻ (LCG) / 32.02 ke⁻ (HDR)
动态范围 67.24dB (HCG) 67.77dB (LCG) 84.72dB (HDR)  67.78dB (HCG) 68.14dB (LCG) 81.08dB (HDR)  63.24 dB (HCG) / 67.5 dB (LCG) / 85.5 dB (HDR)
读出噪声 5.88e⁻(HCG) 36.5e⁻(LCG) 2.71e⁻(HDR) 5.28e⁻(HCG) 35.19e⁻(LCG) 1.79e⁻(HDR) 1.6 e⁻ (HCG) / 33.37 e⁻ (LCG) / 1.7 e⁻ (HDR)
最大信噪比 41.32dB(HCG) 49.51dB(LCG) 46.68dB(HDR) 41.12dB(HCG) 49.54dB(LCG) 43.06dB(HDR)  40.0 dB (HCG) / 49.1 dB (LCG) / 45.1 dB (HDR)
暗电流 3.71e⁻/s/pixel@ -10℃   2.07e⁻/s/pixel@ -10℃  1.5e⁻/s/pixel @-10℃
灵敏度 6.4×10 8 (e⁻/((W/m2)·s))  2.57×10⁸ (e⁻/((W/m2)·s))@610nm  3.25×10⁸ (e⁻/((W/m2)·s))
曝光时间范围 27µs-60s 63µs-60s 100µs-1000s
光学接口 C 接口 M42 接口
供电方式 USB3.0接口供电/DC12V 3A供电 USB3.0 接口供电 / DC19V 4A供电
功耗 <20W 制冷模式 50.2W /非制冷模式 7.33W
尺寸 80mm × 80mm × 101.5mm  110mm×110mm×121.5mm
重量  860g  1.7kg



项目
文档
可用
价格
选择数量

UVISI1605BU

50万像素背照式sCMOS相机，16μm像元，USB 3.0接口

2 周
¥50,000.00

UVISI091BU

130万像素背照式sCMOS相机，9.7μm像元，USB 3.0接口

2 周
¥20,000.00

UVISI114BU

400万像素背照式sCMOS相机，11μm像元，USB 3.0接口

2 周
¥80,000.00

可选配件——镜头

AttosView 提供可选的 YLGD 系列连续变焦光学系统，专为可见光相机设计，适用于高精度成像场景。YLGD系列连续变焦光学系统系列提供多种焦距选项，适用于安全监控、工业视觉检测和科学观察等多种专业应用，确保卓越的图像清晰度、操作灵活性和环境适应性。如有咨询，请联系 sales@attostek.com
