170万–2600万像素，200-1100nm CMOS相机

  • 170万-2600万分辨率，3.76 µm / 4.5 µm / 9 µm像元尺寸，200-1100 nm光谱范围
  • -22°C 两级TEC制冷（环境温度20°C）
  • USB 3.0 数据传输接口

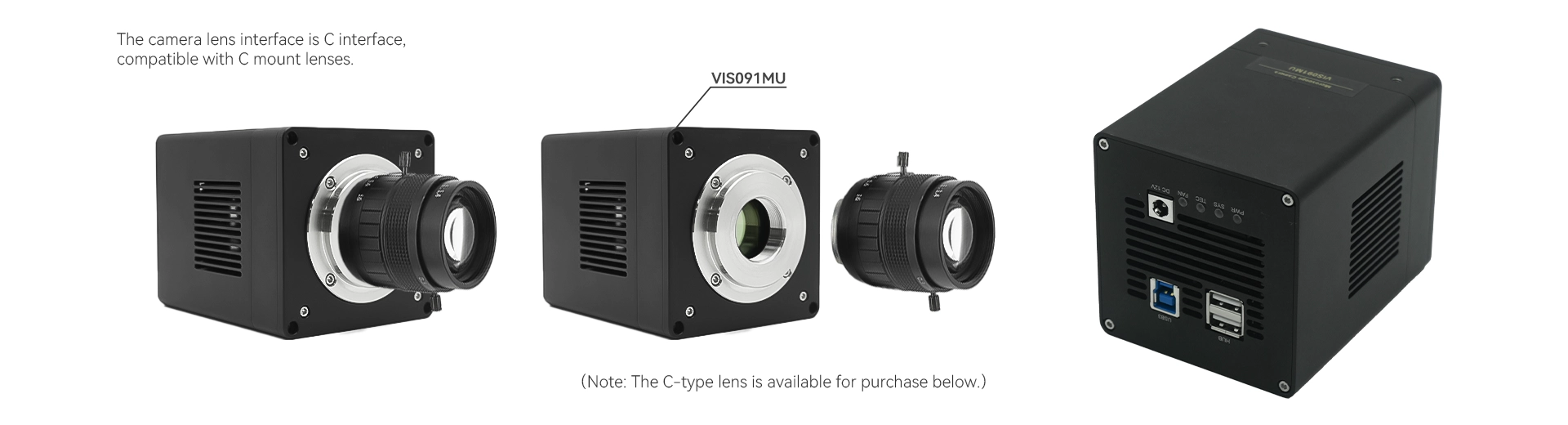

As Vis091mu Cmos Uv Vis Cameras
1.7 MP – 26 MP 可见光相机
该系列1.7 MP – 26 MP 科学级 CMOS 相机搭载高性能 Sony Exmor CMOS 传感器，具备高灵敏度与低噪声特性。它提供 3.76 µm 至 9 µm 的灵活像元尺寸选择，配备USB 3.0 高速接口，并根据型号不同支持卷帘快门或全局快门。两级 TEC 制冷结构与集成式防雾设计，可确保即使在长时间低温运行条件下，传感器表面也不会产生凝露。
特点
200-1100 nm光谱范围，170万–2600万像素
3.76 µm / 4.5 µm / 9 µm像元尺寸
高灵敏度、低噪声 CMOS 传感器
卷帘快门 / 全局快门（视型号而定）
8 / 12 / 16 位（视型号而定）
超宽曝光时间范围：0.1 ms 至 1 h
支持软件/硬件触发模式
通过 CE/FCC 认证，提供多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
紫外可见光相机拍摄的图像
该系列CMOS相机专为弱光与荧光成像设计，支持明场、暗场及差分干涉对比（DIC）等多种显微应用。它可用于活细胞成像、组织病理学检查、细胞学检测，以及 GFP/RFP 检测、荧光原位杂交（FISH）等微光荧光分析。同时支持 FRET、TIRF 及实时共聚焦显微镜等先进技术。此外，该相机还适用于半导体检测、精密测量、失效分析及天文摄影，从科研到工业应用提供全面的成像性能。
通用规格
传感器类型 Sony Exmor CMOS
曝光时间范围 0.1ms~1h
数据接口  USB3.0
制冷温度  -22℃（环境温度20℃）
光学接口 C 接口
光学滤光片 红外截止滤光片（标配），增透膜(选配)
供电方式 USB3.0接口供电 + 外部DC12V 3A制冷电源
软件 AttosView/完整的SDK开发包
规模 圆形或方形外壳可选
操作系统 Windows/Linux/macOS/Android多平台SDK (原生C/C++, C#/VB.NET, Python, Java, DirectShow, TWAIN等)
工作温度 -10 °C ~ +50 °C
储藏温度 -20 °C ~ +60 °C
工作湿度  30%~80%RH
储藏湿度 10%~60%RH
认证 CE, FCC



Vis047cu

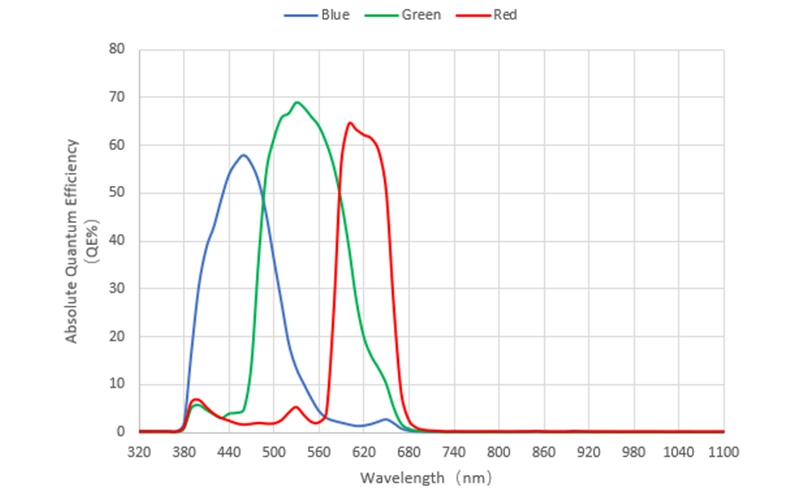

VIS047CU QE曲线图
Vis091cu Qe

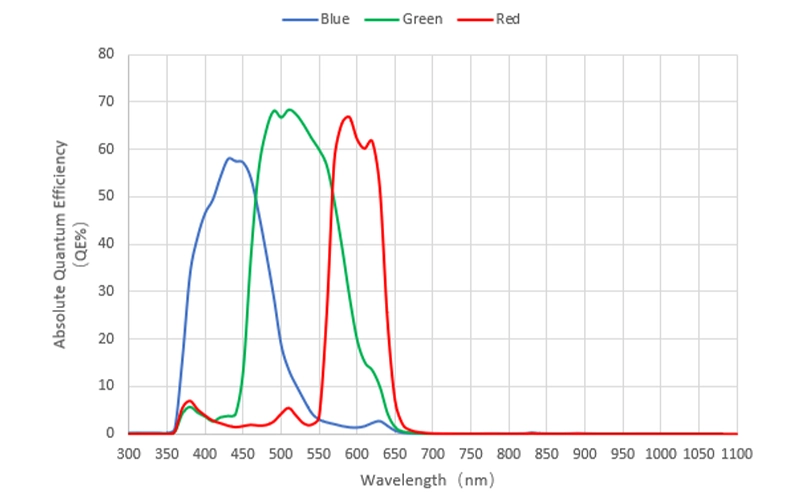

VIS091CU QE曲线图
Vis0326cu Qe

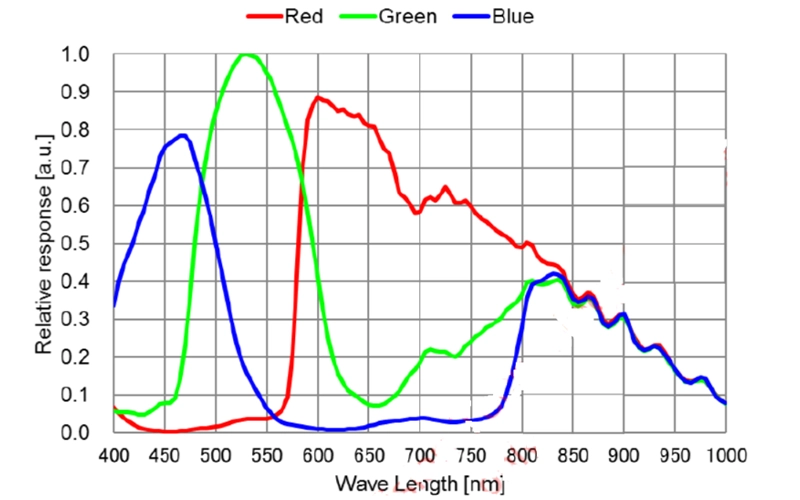

VIS0326CU QE曲线图
Vis047mu

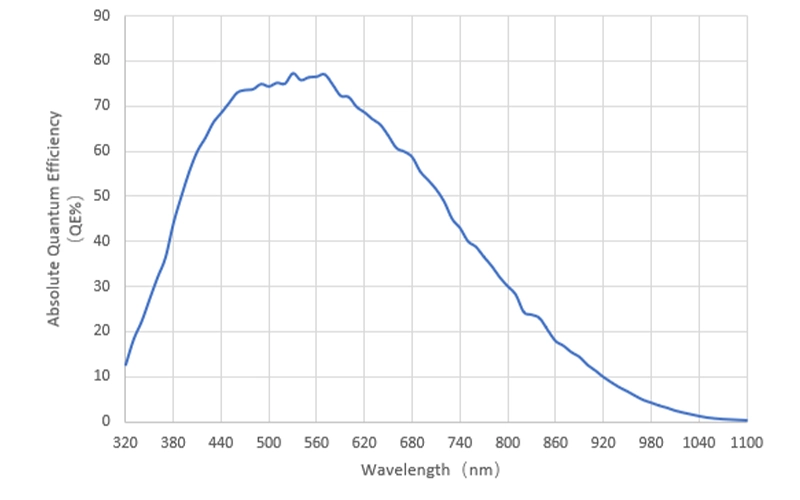

VIS047MU QE曲线图

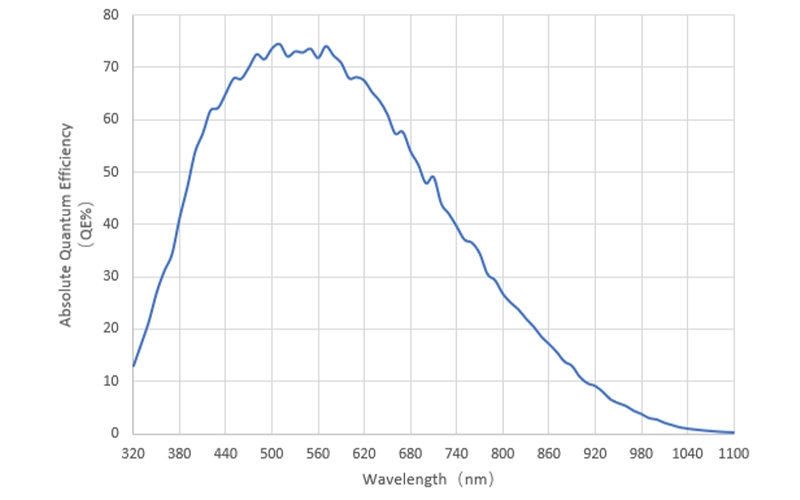

VIS091MU QE曲线图
VIS091MU QE曲线图
VIS0326MU QE曲线图

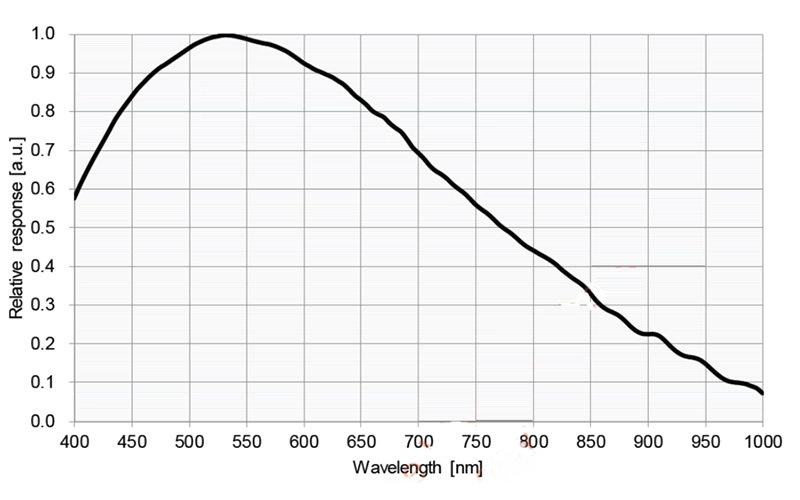

VIS0326MU QE曲线图

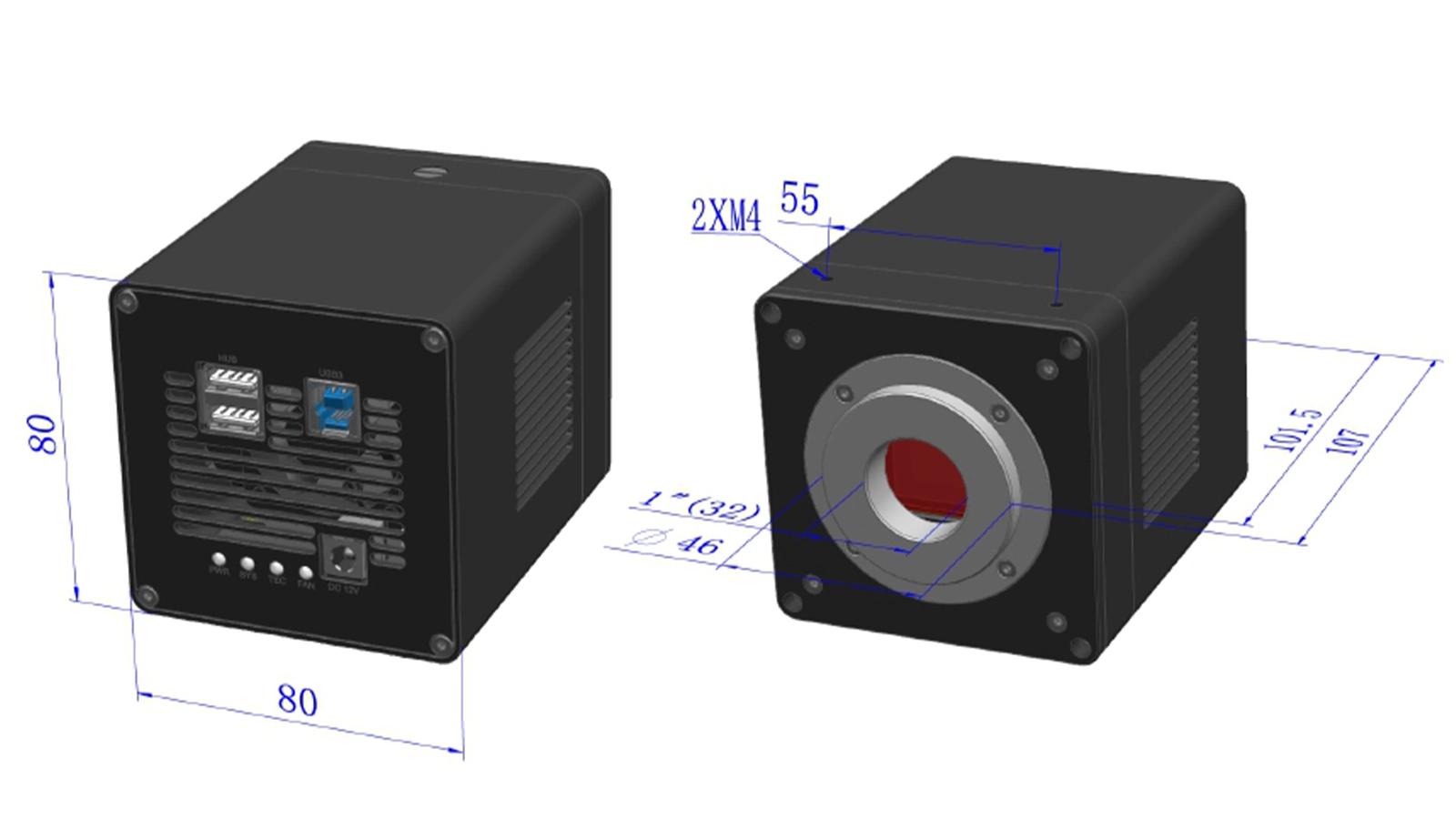

相机尺寸与接口
As 1.3 Mp 4 Mp Pixels Uncooled Camera Dimensions
As 1.3 Mp 4 Mp Pixels Uncooled Camera Port
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其适配系统包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

SDK 支持平台包括：Win32以及WinRT，macOS，Linux，Android

Win32 支持的版本如下：

  • x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
  • x64：Win7 及以上版本；
  • arm：Win10 及以上版本；
  • arm64：Win10 及以上版本；
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

DirectShow 驱动:

下载

Micromanager驱动:

下载

TWAIN SDK驱动:

下载
推荐电脑配置
推荐电脑配置
操作系统 Microsoft® Windows® XP / Vista /7/8/10/11(32位和64位)、Mac OSX、Linux
处理器(CPU) ≥3.0 GHz Intel Core i5 或更高
内存(RAM) ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0相机需要集成Intel USB 3.0控制器或一个空闲的PCIe 3.0×16插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
产品反馈表单

170万像素-2600万像素，高灵敏度CMOS图像传感器相机

产品型号 VIS091CU VIS091MU VIS047CU VIS047MU VIS0326CU VIS0326MU
传感器类型 Sony IMX432 Sony IMX428 Sony IMX571
光谱范围 380-650nm 320-1100nm 380-650nm 320-1100nm 400-1000nm
像元尺寸 9.0 µm × 9.0 µm 4.5 µm × 4.5 µm 3.76 µm × 3.76 µm
靶面尺寸 1.1″  1.8″
分辨率 1.7MP (1600×1100) 7.0MP (3200×2200) 26MP (6224×4168)
帧率 98.6fps@1600×1100 51.3 fps@3200×2200;
133.8 fps@1584×1100		 14 fps@6224×4168; 37 fps@3104×2084;
110 fps@2064×1386
灵敏度 4910 mV (1/30s) 8100 mV (1/30s) 2058 mV (1/30s) 3354 mV (1/30s) 485 mV (1/30s) 871 mV (1/30s)
动态范围 72dB 84.72dB (HCG)
86.88dB (LCG)		 81.78dB (HCG)
84dB (LCG)
读出噪声 4.53e⁻ 4.76e⁻ 2.54e⁻ 2.63e⁻ 0.94e⁻(HCG)
2.23e⁻(LCG)		 1.31e⁻(HCG)
3.15e⁻(LCG)
满井容量 20.1ke⁻ 20.4ke⁻ 11.2ke⁻ 11.3ke⁻ 16770.94e⁻(HCG) 51081.55e⁻(LCG) 16569.55e⁻(HCG) 51591.91e⁻(LCG)
信噪比 43dB 40.5dB 40.6dB 42.25dB(HCG) 47.08dB(LCG) 42.19dB(HCG) 47.13dB(LCG)
暗电流 0.3mV 0.15mV 0.07mV
快门模式 全局快门 卷帘快门
色彩类型 彩色 黑白 彩色 黑白 彩色 黑白
位深 8/12-bit 8/16-bit
重量 0.86kg 0.81kg
产品型号
文档
货期
价格
选择数量

VIS091MU

170万像素黑白CMOS相机，9μm像元，全局快门，USB 3.0接口

2 周
¥12,000.00

VIS091CU

170万像素彩色CMOS相机，9μm像元，全局快门，USB 3.0接口

2 周
¥10,000.00

VIS047MU

700万像素黑白CMOS相机，4.5μm像元，全局快门，USB 3.0接口

2 周
¥19,000.00

VIS047CU

700万像素彩色CMOS相机，4.5μm像元，全局快门，USB 3.0接口

2 周
¥18,000.00

VIS0326MU

2600万像素黑白CMOS相机，3.76μm像元，USB 3.0接口

2 周
¥16,000.00

VIS0326CU

2600万像素彩色CMOS相机，3.76μm像元，USB 3.0接口

2 周
¥12,000.00

可选配件——镜头

AttosView 提供可选的 YLGD 系列连续变焦光学系统，专为可见光相机设计，适用于高精度成像场景。YLGD系列连续变焦光学系统系列提供多种焦距选项，适用于安全监控、工业视觉检测和科学观察等多种专业应用，确保卓越的图像清晰度、操作灵活性和环境适应性。如有咨询，请联系 sales@attostek.com
