实验名称： 基于白光光源与高灵敏相机的宽场磁光克尔显微成像
实验单位： 清华大学物理系超快光学实验室
实验日期： 2024年4月
一、 实验应用背景与现实意义
磁畴是磁性材料内部自发磁化方向一致的区域，是理解材料磁性能（如矫顽力、磁各向异性、磁化翻转动力学）的物理基础。对磁畴结构的直接观察，是研究磁性相互作用、磁畴壁动力学、磁噪声起源以及新型磁效应（如斯格明子、磁涡旋）的关键手段。
传统方法的局限性：经典的磁光克尔显微镜通常依赖高相干性的激光光源和精密的光学平台，系统复杂、成本高昂，且激光散斑效应可能影响成像质量。同时，对相机灵敏度要求极高，尤其在观测弱磁光信号（如低垂直各向异性样品）或进行动态观测时，成像信噪比成为瓶颈。
任务描述：
利用宽场磁光克尔显微光路，观测具有弱垂直磁各向异性的磁性薄膜样品在零场、室温（300K）下的静态磁畴结构（迷宫畴）。通过调节偏振光学元件和图像处理参数，获得具有高信噪比和清晰对比度的磁畴图像，以验证基于白光光源和高灵敏度相机的成像方案的可行性。
本实验的意义：对相关行业与产品的促进，具体如下：
- 自旋电子学与新型存储器件研发： 磁畴是磁随机存储器（MRAM）、赛道存储器、自旋逻辑器件等信息存储与处理单元的核心物理载体。快速、灵敏、低成本的磁畴成像技术，将显著加速新原理器件的原型验证、失效分析和性能优化进程，助力下一代非易失、高能效计算技术的发展。
- 磁性材料与传感器产业：对于高性能永磁材料、磁记录介质、磁致伸缩材料以及磁传感器（如TMR/GMR传感器）的研发，直观观察其磁畴结构、畴壁钉扎与运动，是优化材料微结构、提升产品性能（如灵敏度、稳定性）的直接手段。本方案可降低企业研发部门的检测门槛。
- 基础科研与高端仪器：该方案为超快磁动力学研究（如泵浦-探测技术）中的静态参考成像提供了一种稳定可靠的备选方案。同时，验证了AttosTek等高灵敏相机在高端科学仪器如光谱仪、低温光学等系统中作为核心成像部件的巨大潜力。
二、 实验原理
本实验基于极向磁光克尔效应。当线偏振光垂直入射（或近垂直入射）到具有垂直磁化分量的磁性样品表面时，其反射光的偏振面会发生微小的旋转（克尔旋转角，通常为0.01°-0.1°量级）。磁化方向垂直于膜面向上和向下的区域，会引起偏振面方向相反、大小相等的旋转。
通过一个接近交叉的检偏器，可以将微小的偏振面旋转转化为光强的明暗变化。具体而言：
– 假设初始设置使无磁化样品的反射光被检偏器完全消光。
– 当样品某区域磁化垂直向上时，反射光偏振面旋转+θ_k，通过检偏器的光强增加，在图像中显示为亮区。
– 对应地，磁化垂直向下的区域，偏振面旋转-θ_k，通过检偏器的光强也增加（但通常由于系统不对称性，其增亮程度可能与向上区域略有差异），在图像中显示为与亮区对比度不同的灰区或暗区。
对于垂直各向异性较小的薄膜，为降低退磁能，会形成蜿蜒交错、明暗相间的**迷宫磁畴**，这正是本实验观察的对象。
三、 测试设备与主要参数
- 成像相机： AttosTek UVISI064BU高灵敏相机
核心优势：极高的量子效率、极低的读出噪声与暗电流，确保在弱光条件下仍能获得高信噪比图像，是探测微弱磁光克尔信号的关键。 - 光源：微笑鲨极星系列白光LED手电筒
特点：非相干光源，有效避免激光散斑干扰，光斑均匀，成本低廉。 - 核心光学元件：物镜、偏振片、1/2波片、1/4波片、样品台等。
- 样品：具有弱垂直磁各向异性的磁性薄膜。
四、 实验过程

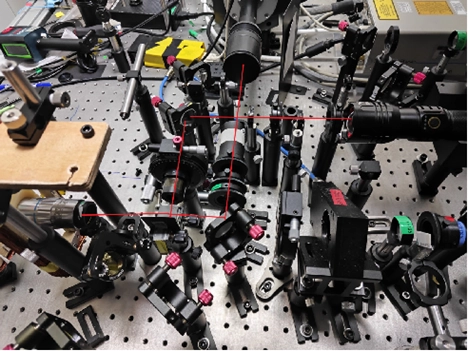

- 光路准直与光源切换：首先使用激光进行光路准直，确保光路正入射。随后关闭激光，切换为白光LED手电筒作为照明光源。
- 偏振系统消光调节：在无样品或样品无磁信号区域，精细调节1/2波片和1/4波片的方位角，使系统达到最大消光状态（背景最暗），此时系统对偏振旋转最为敏感。
- 磁畴成像：将样品移至光路中。小幅转动1/2波片（偏离完全消光位置一个小角度），引入一个偏置点，将磁畴引起的偏振面旋转线性地转换为光强调制，从而在相机视野中观察到明暗对比的磁畴图案。
- 图像采集与处理：选择照明均匀的区域作为感兴趣区域（ROI），通过相机软件或后期处理软件，适当调节图像的对比度、伽马值，以优化磁畴结构的视觉显示效果，突出特征。
五、 实验结果与分析
结果分析：
- 成像质量成功验证：实验成功获得了清晰的迷宫状磁畴图像。磁畴纹路连续、蜿蜒，明暗对比明显，典型磁畴宽度在1-3微米量级。这直接证明了“白光LED + AttosTek UVISI064BU高灵敏相机”组合方案的有效性。
- 高灵敏度相机的作用分析：白光LED的光谱较宽，单位波长内的光强远低于单色激光，且磁光克尔信号本身极其微弱。在此条件下能获得清晰图像，首要归功于UVISI064BU相机卓越的灵敏度与低噪声特性。其高量子效率确保了光子被高效捕获，低读出噪声保证了信号不会被电子噪声淹没，从而在弱光条件下依然输出了高信噪比的原始图像，为后续的图像处理提供了优质基础。
- 白光光源的优势体现：成像画面整体均匀，未见明显的干涉条纹或散斑噪声，这得益于白光LED的非相干特性。这简化了图像解释，避免了相干噪声对真实磁畴结构的干扰，特别适合于对静态畴结构进行高保真成像。
- 物理内涵分析：观察到的迷宫畴是薄膜垂直磁各向异性与退磁能相互竞争的典型平衡态结构。磁畴的宽度、起伏程度与材料的磁各向异性常数、交换刚度、膜厚等内在参数直接相关。该清晰的静态图像为进一步定量分析（如计算畴壁能密度）或作为动态研究的初始态参考奠定了基础。
六、 结论
本实验成功搭建并验证了一套基于白光LED照明与AttosTek UVISI064BU高灵敏科学相机的宽场磁光克尔显微成像系统。该系统成功观测到了弱垂直各向异性磁性薄膜中清晰的迷宫磁畴结构。
实验表明：
- AttosTek UVISI064BU相机的超高灵敏度与低噪声性能，是克服白光光源光强较弱、成功提取微弱磁光信号的决定性因素。
- 白光非相干光源的使用，有效避免了相干噪声，获得了均匀清晰的磁畴图像，同时大幅降低了系统的复杂性与成本。
