130万–400万像素，200-1100nm 非制冷相机

  • 130万-400万分辨率，6.5 µm/9.76 µm / 11 µm像元尺寸，200-1100 nm光谱范围
  • 高量子效率，同时兼具低功耗
  • USB 3.0 数据传输接口
As Uvisi091bu Nc Scmos Uv Vis Cameras
130万–400万像素可见光相机
该系列 USB 3.0 接口非制冷CMOS相机提供 1.3 MP 至 4 MP 分辨率，并支持 C 接口与 M42 接口选项。标准 C 接口可确保与主流品牌显微镜无缝兼容，背照式传感器则实现了高量子效率与低功耗，提供可靠、高性能的成像表现。
特点
200-1100nm光谱范围，130万–400万像素
6.5 µm/9.76 µm / 11 µm像元尺寸可选
背照式（BSI）传感器
卷帘快门
光学接口：C口/M42口
支持外部 I/O 触发控制
通过 CE/FCC 认证，提供多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
紫外可见光相机拍摄的图像
这款非制冷相机非常适用于紫外、深紫外检测及弱荧光成像，支持明场、暗场、相衬及荧光等多种显微观察技术。专为紫外光学平台与高通量检测设计，在荧光成像与材料表征方面表现出色。无论是在生物医学研究、材料分析还是工业检测中，该相机都能确保清晰、准确、可靠的显微图像记录与分析。
通用规格
光谱范围  200nm-1100nm
增益范围 1x-8x
快门模式 卷帘快门
Binning模式 硬件 2×2；软件 2×2，3×3，4×4
数据接口  USB3.0（USB3.1 GEN1）
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，
2 路非隔离输入输出口
供电方式 USB3.0 接口供电 / DC12V 3A供电
尺寸 68mmx68mmx28.1mm
重量  270g
软件 AttosView / SDK
操作系统 Win32/WinRT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64
工作温度 -10~50℃
储藏温度 -30~70℃
湿度  20%-80%，无冷凝
认证 CE, FCC
UVISI091BU-NC光谱响应曲线
UVISI091BU-NC光谱响应曲线
UVISI064BU-NC光谱响应曲线
UVISI064BU-NC光谱响应曲线
UVISI114BU-NC光谱响应曲线
UVISI114BU-NC光谱响应曲线

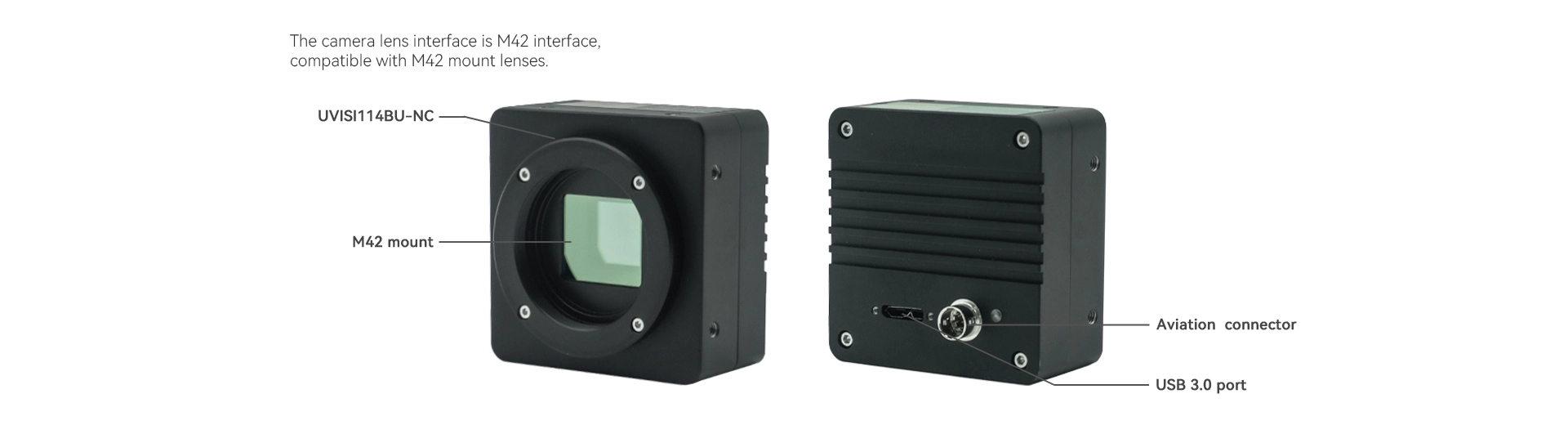

相机尺寸与接口
As 1.3 Mp 4 Mp Pixels Uncooled Camera Dimensions
As 1.3 Mp 4 Mp Pixels Uncooled Camera Port
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
问1：非制冷相机有什么优势？

非制冷相机具有高性价比和高实用性。它无需复杂的制冷系统就能工作，这让它比制冷型相机更小巧轻便，易于集成。因为不需要制冷，因此功耗极低、续航持久，启动迅速，不需要等待传感器冷却到设定温度。

问2：UVISI091BU-NC，UVISI064BU-NC,UVISI114BU-NC相机如何选择？

三款相机具有不同的像元尺寸和分辨率。像元越大，感光能力越强。如果需要拍摄大视野的内容且关注细节，更推荐6.5µm和11µm像元尺寸的相机，UVISI064BU-NC和UVISI114BU-NC相机具有400万分辨率，更容易看清细节。在弱光情况下拍摄，更推荐11µm像元尺寸的相机，11µm具有大像元尺寸，灵敏度更高。如果拍摄物体相对较小，更推荐9µm像元尺寸的相机。

问3：相机光学接口C接口和M42接口相机如何选择？

C接口镜头适用于小靶面传感器；当传感器尺寸超出其设计覆盖范围时，C接口会限制边缘像元的光线接收，从而影响最终成像。为满足大尺寸传感器的照度需求，使用M42接口镜头，可提供充足的光学像面，确保全像元有效感光。

问4：该系列相机适合哪些应用？

该系列相机为非制冷CMOS相机，具有低功耗，高量子效率等优点。它们广泛应用于生物显微镜、荧光成像、材料分析和工业检测及其他精密科学场景。

产品反馈表单

130万–400万像素，黑白，非制冷可见光相机

产品型号 UVISI091BU-NC UVISI064BU-NC UVISI114BU-NC
传感器类型 GPixel GLUX9701BSI GPixel GSENSE2020BSI  GPixel GSENSE400BSI
像元尺寸 9.76 µm x 9.76 µm  6.5 µm x 6.5 µm  11 µm × 11 µm
靶面尺寸 1″  1.2″  2.0″
帧率&分辨率 30fps@1280×1024, 30fps@640×512 32fps@2048×2048, 32fps@1024×1024  37fps@2048×2048, 37fps@1024×1024
峰值量子效率 89%@610nm  93.7%@550nm  95.3%@560nm
转换增益 HCG(16x): 0.26 e⁻/ADU
LCG(1.5x): 12.98 e⁻/ADU
HDR: 0.32 e⁻/ADU		 HCG: 2.69 e⁻/ADU
LCG: 15.49 e⁻/ADU
HDR:0.55 e⁻/ADU		 HCG: 2.33 e⁻/ADU
LCG: 19.93 e⁻/ADU
读出噪声 HCG(16x): 1.5e⁻
LCG(1.5x): 22.36e⁻
HDR: 1.83e⁻		 HCG:5.4e⁻
LCG:21.02e⁻
HDR:2.89e⁻		 HCG: 3.57e⁻
LCG: 31.26e⁻
满井容量 HCG(16x): 1.05ke⁻
LCG(1.5x): 51.88ke⁻
HDR: 21.03ke⁻		 HCG: 12.1ke⁻
LCG: 46.4ke⁻
HDR:35.8ke⁻		 HCG: 46.4ke⁻
LCG: 35.8ke⁻
动态范围 HCG(16x): 56.9dB
LCG(1.5x): 67.3dB
HDR: 81.2dB		 HCG: 66.8dB
LCG: 66.7dB
HDR: 81.6dB		 HCG: 68.3dB
LCG: 68.1dB
信噪比 HCG(16x): 30.2dB
LCG(1.5x): 47.2dB
HDR: 43.2dB		 HCG: 40.8dB
LCG: 46.7dB
HDR: 45.5dB		 HCG: 39.8dB
LCG: 49.1dB
灵敏度 2.57×10⁸(e-/((W/㎡).s)) 1.1×10⁸ (e⁻/((W/㎡)·s) 3.25×10⁸ (e⁻/((W/㎡)·s))
暗电流 40e⁻/s/pixel 80e⁻/s/pixel 345e⁻/s/pixel
曝光时间范围 63µs-60s 12µs-60s 21µs-60s
数据格式  8-bit / 12-bit / HDR16 8-bit / 12-bit
光学接口 C 接口  M42 接口
功耗 1.2W  <2.3W 2.25W
项目
文档
可用
价格
选择数量

UVISI091BU-NC

130万像素背照式sCMOS相机，9.76μm像元，非制冷，USB 3.0接口

2 周
¥20,000.00

UVISI064BU-NC

400万像素背照式sCMOS相机，6.5μm像元，非制冷，USB 3.0接口

2 周
¥40,000.00

UVISI114BU-NC

400万像素背照式sCMOS相机，11μm像元，非制冷，USB 3.0接口

2 周
¥70,000.00

可选配件——镜头

AttosView 提供可选的 YLGD 系列连续变焦光学系统，专为可见光相机设计，适用于高精度成像场景。YLGD系列连续变焦光学系统系列提供多种焦距选项，适用于安全监控、工业视觉检测和科学观察等多种专业应用，确保卓越的图像清晰度、操作灵活性和环境适应性。如有咨询，请联系 sales@attostek.com
