1600万像素，9 μm像元，200-1100nm sCMOS相机

  • 4096×4096 分辨率，9 µm 像元尺寸，200–1100 nm 光谱范围，
  • -20℃ TEC制冷（环境温度20℃）
  • 双数据接口：USB 3.0 + CameraLink
As Uvisi0916 Scmos Uv Vis Cameras
4096 x 4096 背照式 sCMOS 相机
VIS0916BUCL 系列相机采用背照式 sCMOS 传感器，光谱响应范围覆盖 200 nm 至 1100 nm，在 550 nm 波长处量子效率可达 90%，具备卓越的弱光成像性能。该相机提供 16 MP 分辨率，配备 USB 3.0 与 Camera Link 双接口，以及 M54×0.75 专业镜头接口。VISI0916BUCL-GPS 型号在 VIS0916BUCL 基础上集成了 GPS 模块，可实现精确的 UTC 时间同步。
特点
光谱响应范围：200–1100 nm
1600万像素，9 μm像元
卷帘快门 / 全局重置
12 位 ADC / 16 位组合 HDR
支持外部 I/O 触发控制
1024 MB（8 Gb）大容量缓存
通过 CE/FCC 认证，提供多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
由SWIR相机拍摄的图像

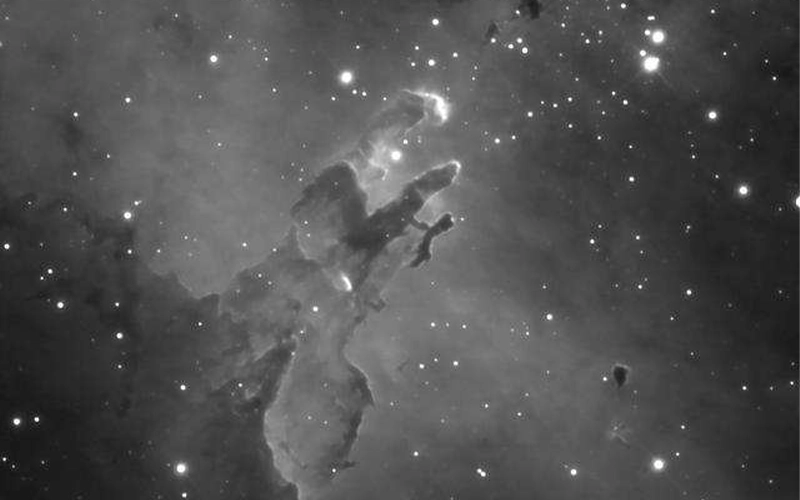

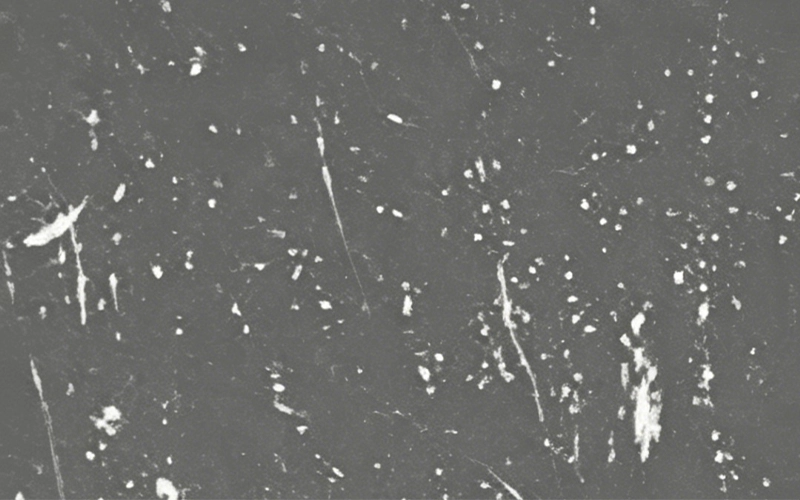

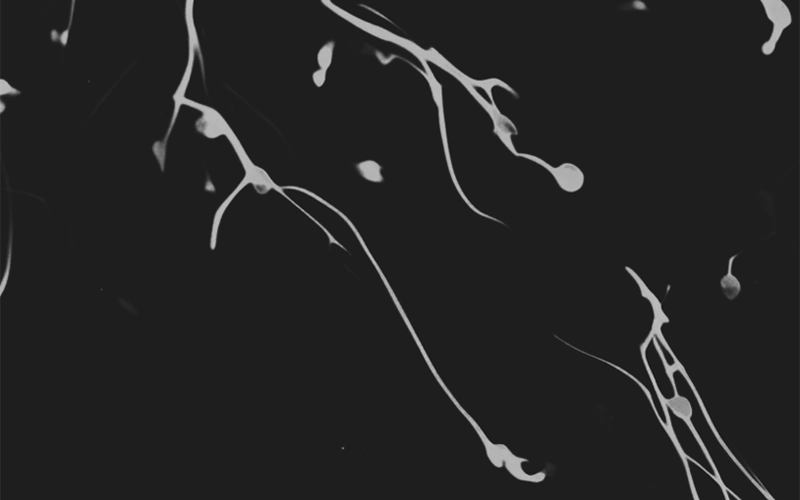

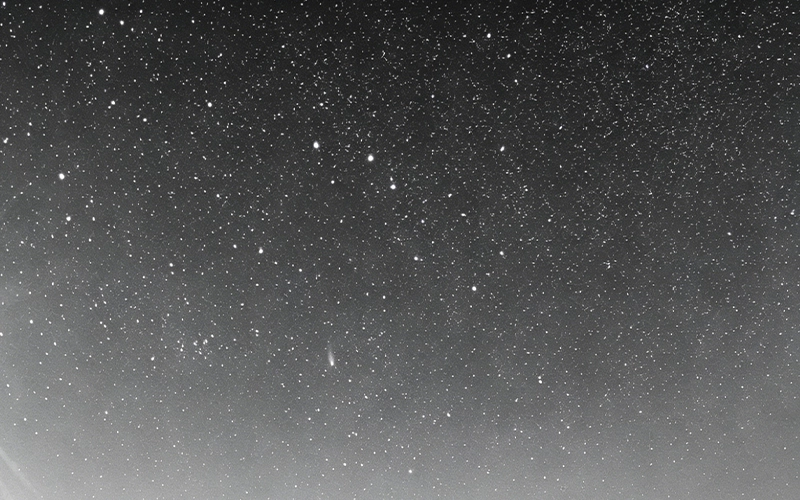

VIS0916BUCL 系列相机专为紫外、可见光及近红外应用而设计，非常适用于荧光成像、天文观测以及对超高灵敏度有严格要求的半导体检测。其中配备 GPS 的型号（VIS0916BUCL‑GPS）进一步实现了精确的时间同步，为专天文观测、科学研究和精密测量等专业应用场景提供了理想的解决方案。
产品型号 VIS0916BUCL, VIS0916BUCL-GPS
传感器类型 GSENSE4040BSI
光谱范围  200nm – 1100nm
像元尺寸 9 µm × 9 µm
靶面尺寸 3.2″
帧率&分辨率 20fps@4096×4096 (USB3.0);
23fps@4096×4096 (Camera Link);
硬件图像缓存 1024MB (8Gb)
转换增益 12bit: 0.35e⁻/DN(HCG 12x) 10.42e⁻/DN(LCG 3x)
动态范围 12bit: 55.0dB(HCG 12x) 62.4dB(LCG 3x)
读出噪声 12bit: 4.06e⁻(HCG 12x) 35.61e⁻(LCG 3x)
满井容量 12bit: 1.30ke⁻(HCG 12x) 39.2ke⁻(LCG 3x)
信噪比 12bit: 30.7dB(HCG 12x) 45.9dB(LCG 3x)
暗电流 0.15e⁻/s/pixel
灵敏度 26.58 V/(lux·s)@550nm
峰值量子效率 90%@550nm
暗信号不均匀性 0.5e⁻
光信号不均匀性 0.2%
曝光时间范围 12µs-3600s
增益范围 1x – 12x
快门模式 卷帘快门 / 全局重置
Binning模式 软件 2×2, 3×3. 4×4
数据接口  USB3.0 / CameraLink
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
数据格式  8bit / 12bit / 16bit
制冷温度  -20°C（环境温度20℃）
供电方式 19V 4.74A 电源适配器供电
光学接口 M54 x 0.75
功耗 TEC ON:58.7W；TEC OFF:16.2W；TEC OFF + CameraLink Only:8.2W
尺寸 100mm×100mm×127.7mm
重量  1317g
软件 AttosView,基于Delsa采集卡的CLView软件，LabView，MATLAB等
SDK C, C++, C#, Python
操作系统 Windows, Linux
工作温度 -30 ~ 45 ℃
储藏温度 -40 ~ 60 ℃
湿度  0-95%
认证 CE, FCC

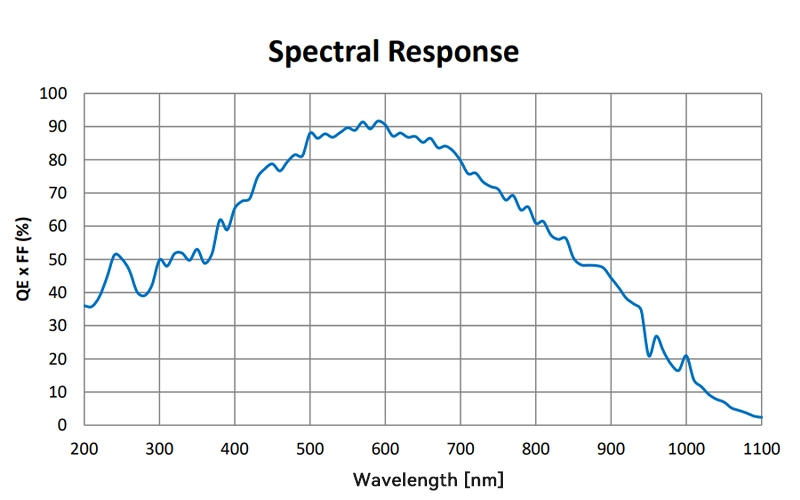

VIS0916BUCL光谱响应曲线
光谱响应曲线
As Uvisi0916 Transmittance Curve
滤光片透过率曲线
VIS0916BUCL 和 VIS0916BUCL-GPS 相机尺寸与接口
As Uvisi0916 Dimensions
参数 规格
尺寸

100*100*127.7 mm
镜头接口

M42
As Uvisi0916 Port
序号 规格
1 Trigger 7PIN 接口
2 风扇 LED 指示灯
3 制冷 LED 指示灯
4 系统 LED 指示灯
5 电源 LED 指示灯
6 DC 19V 电源接口
7 USB 3.0 接口
8/9 CameraLink 接口
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
问1：‑GPS 型号和普通型号有什么区别？是否需要选配？

VIS0916BUCL‑GPS 型号在普通型号基础上集成了 GPS 模块，可实现 UTC 精确时间同步，多相机阵列的时间同步精度可达微秒级。选型建议：需要多相机同步采集（天文观测台站、分布式阵列、同步辐射实验）→ 选 ‑GPS 型号；单机独立使用（常规实验室科研）→ 普通型号即可。

问2：VIS0916BUCL 的 QE 曲线在紫外和近红外波段的表现如何？

VIS0916BUCL 采用 GSENSE4040BSI 背照式 sCMOS 传感器，量子效率在 550 nm 可见光峰值达 90%。BSI 结构使传感器在紫外（200–400 nm）和近红外（700–1100 nm）区域也保持了较高的 QE（通常 >50%），这是前照式传感器无法实现的。

问3：背照式 sCMOS（BSI sCMOS）相比前照式有什么优势？

背照式（BSI）技术将传感器的感光层移至芯片正面，消除了前照式传感器中金属布线层对入射光的阻挡和反射。BSI 的 量子效率（QE）可达 90% 以上，而前照式通常仅 50–70%。在紫外波段（200–400 nm），背照式的优势尤为明显——短波长的紫外光穿透能力弱，前照式传感器在该波段 QE 极低，而背照式可实现高 QE。

问4：VISI0916BUCL系列相机适合哪些应用？

VIS0916BUCL系列相机具有9 μm像元尺寸，3.2英寸大靶面尺寸，90%的峰值量子效率。它们广泛应用于荧光成像、快速天体检测、天文学、X射线成像及其他精密科学场景。
