170万–2600万像素，400-1000nm CMOS显微镜相机
| 特点 |
| 400-1000 nm光谱范围 |
| 170万-2600万分辨率 |
| 多种传感器尺寸与像元尺寸可选 |
| 8/12 位色深处理 |
| 全局快门或卷帘快门（视型号而定） |
| USB 3.0 实时采集 |
| 通过 CE/FCC 认证，提供多平台 SDK |
| 增益范围 | 1x-50x |
| 数据接口 | USB3.0 |
| 数据格式 | 8-bit / 12-bit |
| 软件 | AttosView / SDK |
| 供电方式 | USB3.0 接口供电 / DC12V 3A供电 |
| 平台和体系结构 | Win32/WinRT/Linux/macOS/Android；x86/x64/ARM HF/ARM EL/ARM64 |
| 温度 | 工作温度-10~50℃，储藏温度-30℃~70℃ |
| 湿度 | 工作湿度20%-80%，无冷凝；储藏湿度20%-80%，无冷凝 |
| 认证 | CE, FCC |
| 表1：USB端口、GigE端口、CL端口冷藏相机针脚信号定义 | |||||
 |
颜色 | 别针 | 信号 | 信号描述 | |
| 白色 | 1 | GDN | 直联信号接地 | ||
| 红色 | 2 | 12V | 12伏直流电源输入 | ||
| 蓝色 | 3 | OPTO_GND | 光隔离信号接地 | ||
| 黄色 | 4 | DIR_GPIO0 | 直接耦合通用输入输出（软件可配置输入/输出）（Line2） | ||
| 布莱克 | 5 | DIR_GPIO1 | 直接耦合通用输入输出（软件可配置输入/输出）（Line3） | ||
| 绿色 | 6 | OPTO_IN | 光隔离输入信号（line0） | ||
| 粉色 | 7 | OPTO_OUT | 光隔离输出信号（线路1） | ||
逻辑0输入电平：0~2.2伏直流（OPTO_IN针）
逻辑1输入电平：3.3~24伏直流（OPTO_IN针）
最大输入电流：30mA
当输入电平在2.2V到3.2V之间时，电路工作状态不确定，请不要让SWIR摄像机在该电压范围内工作。
输入上升延迟（TDR）：6微秒
输入下降延迟（TDF）：6微分
光隔离输出最大电流为30mA。
光隔离输出的电气特性（外部电压5V，外部电阻1K）如表2所示。
| 表2：光隔离输出信号的电气特性 | ||
| 参数名称 | 参数符号 | 参数值 |
| 输出逻辑低电平 | VL | 742毫伏 |
| 输出逻辑高电平 | VH | 4.134V |
| 输出上升时间 | TR | 4美国 |
| 输出下降时间 | 真是太棒了 | 1.8美元 |
| 输出上升延迟 | TDR | 12美国 |
| 输出下降延迟 | 目标日期 | 2美国 |
在外电路中使用不同电压和电阻时，对应的输出电流和VL的输出见表3。
| 表3：光隔离输出逻辑的低电平参数 | |||
| 外部电压 | 外部电阻 | VL | 输出电流 |
| 3.3V | 1KΩ | 510毫伏 | 2.82mA |
| 5V | 1KΩ | 742毫伏 | 4.31mA |
| 12V | 2.4KΩ | 795毫伏 | 4.68mA |
| 24V | 4.7KΩ | 850毫伏 | 4.97mA |
1. Line2/Line3设置为输入引脚
逻辑0输入电平：0~0.6Vc（DIR_GPIO0/DIR_GPIO1脚）
逻辑1输入电平：2.0~24V直流（DIR_GPIO0/DIR_GPIO1脚）
最大输入电流：25mA
当输入电平在0.6V到2.0V之间时，电路动作状态不确定，请避免使用该输入电压范围。
为防止GPIO引脚受损，请先连接引脚GND，然后将电压输入到Line2引脚。
输入上升延迟（TDR）：0.02微秒
输入下降延迟（TDF）：0.02微分
2. Line2/Line3被设置为输出引脚，
该引脚允许的最大电流为25mA。
外部上拉电压为5V，上拉电阻为1KΩ，GPIO配置为输出逻辑电平和电气特性，如图4所示。
当环境温度为25摄氏度时，外部电压、电阻与低能级输出电压的关系见表4。
| 表4：非孤立输出逻辑的低级参数 | ||
| 外部电压 | 外部电阻 | VL（GPIO）) |
| 3.3V | 1KΩ | 0.11V |
| 5V | 1KΩ | 0.167V |
| 12V | 2.4KΩ | 0.184V |
| 24V | 4.7KΩ | 0.385伏 |
| 表5：非隔离输出电气特性 | ||
| 参数名称 | 参数符号 | 参数值 |
| 输出上升时间 | TR | 0.08美元 |
| 输出下降时间 | 真是太棒了 | 0.02美 |
| 输出上升延迟 | TDR | 0.1us |
| 输出下降延迟 | 目标日期 | 0.04u |
ttosView 支持所有 Attostek UV-VISion 和 SWIR 相机，是一款专业软件，集成了相机控制、图像采集与处理、图像浏览和分析功能。
AttosView 具有以下特点：
- x86：XP SP3及以上;CPU支持SSE2及以上
- x64：Win7及以上版本
- 支持视频模式和触发模式（RAW格式或RGB格式）
- 自动捕捉和快速录制功能
- 支持多种语言
- 硬件投资回报率与数字分选能力
- 丰富的图像处理功能，如图像拼接、实时叠加、平视校正、暗视校正等。
ascamsdk 支持多种 API，包括：原生 C/C++、NET/C#/VB.NET、Python、Java、DirectShow、Twain、LabView、Matlab 等。与其他API相比，原生C/C++ API作为低级API，其特点是纯粹使用C/C++开发，不依赖其他运行时库。界面简单，操作灵活。
- Win32：
x86：XP SP3及以上版本;CPU至少需要支持SSE2指令集。
x64：Win7及以上版本。
手臂：Win10及以上。
arm64：Win10及以上。 - WinRT：x86、x64、arm、arm64;Windows 10及以上版本。
- macOS：x86 和 x64 捆绑包;macOS 10.10及以上版本。
- Linux：核心2.6.27及以上。
x86：CPU 至少需要支持 SSE3 指令集;GLIBC 2.8及以上。
x64：GLIBC 2.14及以上版本。
armel：GLIBC 2.17及以上等级;由 TOOLCHAIN ARM-LINUX-GNUEABI（版本 4.9.2）编译。
armhf：GLIBC 2.17及以上;由工具链 ARM-LINUX-GNUEABIHF（版本 4.9.2）编译。
arm64：GLIBC 2.17及以上;由工具链 aarch64-linux-gnu（版本 4.9.2）编译。 - 安卓：arm，arm64，x86，x64;由 android-ndk-r18b 编译
SWIR摄像头支持多种第三方接口软件，以促进用户的集成和开发。具体来说，它包含了 LabVIEW 和 MATLAB 的 SDK 和演示程序，以及 DirectShow 插件、Micro-Manager 插件和 TWAIN SDK 插件。这些系统实现了与主流开发环境和第三方软件的无缝兼容，显著简化了系统集成和二级开发工作流程。
对于CameraLink接口摄像头，我们建议使用以下品牌的帧捕捉器：Magewell、FIREBIRD和Hikvision。
|
AttosView 推荐系统需求 |
|
|
操作系统 |
Microsoft® Windows® XP / Vista / 7 / 8 /10 /11（32 位和 64 位），Mac OSX，Linux |
|
处理器（CPU） |
≥3.0 GHz Intel Core i5及更高频率 |
|
内存（RAM） |
≥8 GB |
|
硬盘 |
NVMe 固态硬盘（SSD） |
|
显卡 |
配备≥256 MB内存的专用适配器 |
|
主板 |
USB 3.0（-USB）摄像头：集成Intel USB 3.0控制器或一个未使用的PCle3.0*16插槽 |
|
交通连接 |
驱动程序安装的互联网连接 |
非制冷相机具有高性价比和高实用性。它无需复杂的制冷系统就能工作，这让它比制冷型相机更小巧轻便，易于集成。因为不需要制冷，因此功耗极低、续航持久，启动迅速，不需要等待传感器冷却到设定温度。
彩色相机成像能够直接获取符合人眼视觉的红、绿、蓝三通道彩色信息，能够直接提供直观、丰富的视觉信息。细节辨识度提高。彩色相机由于需求大，产量高，通常价格低。广泛应用于需要颜色识别的场景，例如工业品质检测，安放和监控等。
黑白相机具有高的感光能力，每个像素都能记录全部的入射光，在弱光情况下也能清晰成像。广泛应用于荧光成像，生物发光检测，半导体检测等。

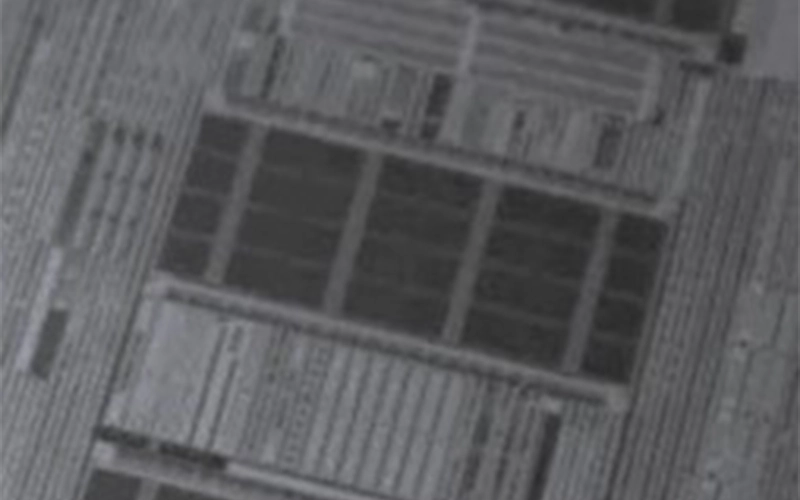

该系列非制冷 CMOS 显微镜相机覆盖从可见光到近红外及紫外波段，适合应用于弱光情况下，例如，生物荧光成像，工业半导体测量、定位及高精度检测等应用。

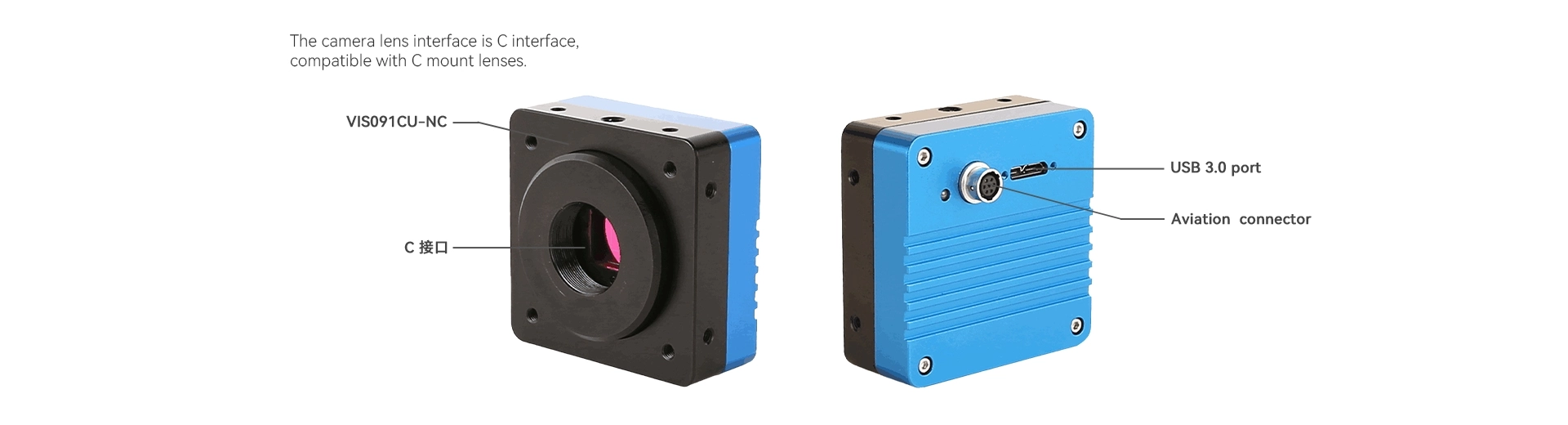

1.7 MP – 26 MP 高灵敏度 CMOS 显微镜相机
| 产品型号 | VIS091CU- NC | VIS091MU-NC | VIS047CU-NC | VIS047MU-NC | VIS0312CU-NC | VIS0312MU-NC |
| 传感器类型 | Sony IMX432LQJ | Sony IMX432LLJ | Sony IMX428LQJ | Sony IMX428LLJ | Sony IMX304LQR-C | Sony IMX304LLR-C |
| 波长范围 | 400nm-1000nm | |||||
| 靶面尺寸 | 1.1″ | |||||
| 像元尺寸 | 9.0 µm x 9.0 µm | 4.5 µm x 4.5 µm | 3.45 µm x 3.45 µm | |||
| 色彩类型 | 彩色 | 黑白 | 彩色 | 黑白 | 彩色 | 黑白 |
| 帧率&分辨率 | 98.6fps@1600 x 1100 | 51.4fps@3200 x 2200 133.8fps@1584 x 1100 |
23.4fps@4096 x 3000 46.3fps@2048 x 1500 46.3fps@1024 x 750 |
|||
| 转换增益 | 4.9 (e⁻/ADU) | 4.97 (e⁻/ADU) | 2.74 (e⁻/ADU) | 2.77 (e⁻/ADU) | 2.68 (e⁻/ADU) | 2.71 (e⁻/ADU) |
| 读出噪声 | 4.53 (e⁻) | 4.76 (e⁻) | 2.54 (e⁻) | 2.63 (e⁻) | 2.11 (e⁻) | 2.12 (e⁻) |
| 满井容量 | 20.1 (ke⁻) | 20.4 (ke⁻) | 11.2 (ke⁻) | 11.3 (ke⁻) | 11.0 (ke⁻) | 11.1 (ke⁻) |
| 动态范围 | 72dB | |||||
| 信噪比 | 43dB | 40.5dB | 40.6dB | 40.4dB | 40.5dB | |
| 峰值量子效率 | 89%@610nm | 78%@575nm | TBD | 78%@575nm | TBD | |
| 灵敏度 | 4910mV/(lux·s) | 8100mV/(lux·s) | 2058mV/(lux·s) | 3354mV/(lux·s) | 1146mV/(lux·s) | 1830mV/(lux·s) |
| 暗电流 | 0.3mV | 0.15mV | ||||
| 曝光时间范围 | 6µs-15s | 30µs-15s | ||||
| 快门模式 | 全局快门 | |||||
| 合并模式 | 软件 2×2, 3×3, 4×4 | |||||
| 光学接口 | C 接口 | |||||
| 功耗 | 2.5W | 2.75W | 2.8W | 2.25W | ||
| 尺寸 | 68mmx68mmx28.1mm | |||||
| 重量 | 228g | 227g | ||||
| 产品型号 | VIS035CU-NC | VIS035MU-NC | VIS0220CU-NC | VIS0220MU-NC | VIS0326CU-NC | VIS0326MU-NC |
| 传感器类型 | Sony IMX264LQR | Sony IMX264LLR | Sony IMX541-AAQJ-C | Sony IMX541-AAMJ-C | Sony IMX571BQR-C | Sony IMX571BLR-J |
| 波长范围 | 400nm-1000nm | 400nm-700nm | ||||
| 像元尺寸 | 3.45 µm x 3.45 µm | 2.74 µm x2.74 µm | 3.76 µm x 3.76 µm | |||
| 靶面尺寸 | 2/3″ | 2/3″ | 1.1″ | 1.1″ | 1.8″(APS-C) | |
| 色彩类型 | 彩色 | 黑白 | 彩色 | 黑白 | 彩色 | 黑白 |
| 帧率&分辨率 | 35.6fps@2448 × 2048 87.6fps@1224 × 1024 |
17.5fps@4496 × 4496 64.4fps@2240 × 2240 64.4fps@1120 × 1120 |
14fps@6224 x 4168(16bit) 37fps@3104 x 2084 110fps@2064 x 1388 |
|||
| 转换增益 | 2.68 (e⁻/ADU) | 2.71 (e⁻/ADU) | 2.44 (e⁻/ADU) | 2.35 (e⁻/ADU) | 0.26e⁻(HCG) 0.78e⁻(LCG) | |
| 读出噪声 | 2.11 (e⁻) | 2.12 (e⁻) | 2.22 (e⁻) | 2.19 (e⁻) | 1.03e⁻(HCG) 2.4e⁻(LCG) | |
| 满井容量 | 11.0 (ke⁻) | 11.1 (ke⁻) | 10.0 (ke⁻) | 9.6 (ke⁻) | 17022.88e⁻(HCG) 51129.19e⁻(LCG) | |
| 动态范围 | 72dB | 84.42dB (HCG) 86.58dB (LCG) | ||||
| 信噪比 | 40.4dB | 40.5dB | 40.0dB | 42.31dB(HCG) 47.09dB(LCG) | ||
| 峰值量子效率 | TBD | 71%@575nm | TBD | 86%@520nm | TBD | TBD |
| 灵敏度 | 1146mV/(lux·s) | 1830mV/(lux·s) | 1574mV/(lux·s) | 2649mV/(lux·s) | 484.5 mV/(lux·s) | 870.9 mV/(lux·s) |
| 暗电流 | 0.15mV | 0.07 mV | ||||
| 曝光时间范围 | 15µs-15s | 30µs-15s | 150µs-15s | |||
| 快门模式 | 全局快门 | 卷帘快门 | ||||
| 合并模式 | 硬件2×2; 软件2×2, 3×3, 4×4 | 硬件 2×2，3×3；软件 2×2，3×3，4×4 | ||||
| 光学接口 | C 接口 | M42 | ||||
| 功耗 | 2.05W | 2.05W | 2.6W | 4.15W | ||
| 尺寸 | 68mmx68mmx28.1mm | 88mmx88mmx36.3mm | ||||
| 重量 | 219g | 227g | 540g | |||
VIS035MU-NC
500万像素非制冷黑白CMOS相机，3.45μm像元，全局快门，USB 3.0接口，35fps
VIS0326CU-NC
2600万像素非制冷彩色CMOS相机，3.76μm像元，全局快门，14fps
VIS0326MU-NC
2600万像素非制冷黑白CMOS相机，3.76μm像元，全局快门，14fps
VIS035CU-NC
500万像素非制冷彩色CMOS相机，3.45μm像元，全局快门，USB 3.0接口，35fps
VIS0312CU-NC
1230万像素非制冷彩色CMOS相机，3.45μm像元，全局快门，USB 3.0接口，46fps
VIS0312MU-NC
1230万像素非制冷黑白CMOS相机，3.45μm像元，全局快门，USB 3.0接口，46fps
VIS0220CU-NC
2000万像素非制冷彩色CMOS相机，2.74μm像元，全局快门，17fps
VIS0220MU-NC
2000万像素非制冷黑白CMOS相机，2.74μm像元，全局快门，17fps
VIS091CU-NC
170万像素彩色CMOS相机，9μm像元，全局快门，USB 3.0接口，98fps
VIS091MU-NC
170万像素黑白CMOS相机，9μm像元，全局快门，USB 3.0接口，98fps
VIS047CU-NC
700万像素非制冷彩色CMOS相机，4.5μm像元，全局快门，USB 3.0接口，51fps
VIS047MU-NC
700万像素黑白CMOS相机，4.5μm像元，全局快门，USB 3.0接口，51fps
可选配件——镜头
AttosView 提供可选的 YLGD 系列连续变焦光学系统，专为可见光相机设计，适用于高精度成像场景。YLGD系列连续变焦光学系统系列提供多种焦距选项，适用于安全监控、工业视觉检测和科学观察等多种专业应用，确保卓越的图像清晰度、操作灵活性和环境适应性。如有咨询，请联系 sales@attostek.com
