问1：VIS2528C‑45MP、VIS3520C‑IR、VIS5020C 如何选型？

答1：VIS2528C‑45MP镜头适合大靶面高像素场景；焦距短，视场大，光谱 400‑700nm 纯可见光；用于大视野锂电池外观、大面积印刷缺陷检测。VIS3520C‑IR具有大光圈 F2.0，光谱 400‑1200nm，可延伸至近红外；兼顾可见光与近红外成像；适合面板瑕疵、需要近红外补光的工业检测。VIS5020C具有长焦距，视场窄，细节放大；最近工作距离 0.4m；适合小区域高精度细节检测。

问2：最小工作距离分别是多少，能否比该距离更近拍摄？

答2：VIS2528C‑45MP镜头为0.15m；最小工作距离不可小于 0.15m；VIS3520C‑IR镜头为0.15m；最小工作距离不可小于 0.15m；VIS5020C镜头为0.4m；最小工作距离不可小于0.4m。若物体小于镜头标注的工作距离使用，会导致无法合焦，图像持续模糊。

问3：该系列镜头的典型应用场景有哪些？

答3：该系列镜头具有不同最小工作距离，分辨率，可应用于锂电池外观检测、印刷缺陷筛查、面板瑕疵检测，各类可见光工业面阵机器视觉检测场景。整机经过高低温、湿热、振动、跌落可靠性测试，工业现场稳定性强。

C口可见光定焦镜头

Q: 问3：该系列镜头的典型应用场景有哪些？

答3：该系列镜头 具有不同最小工作距离，分辨率，可应用于锂电池外观检测、印刷缺陷筛查、面板瑕疵检测，各类可见光工业面阵机器视觉检测场景。整机经过高低温、湿热、振动、跌落可靠性测试，工业现场稳定性强。

概述

规格

视野

尺寸

参数描述

常见问题

反馈

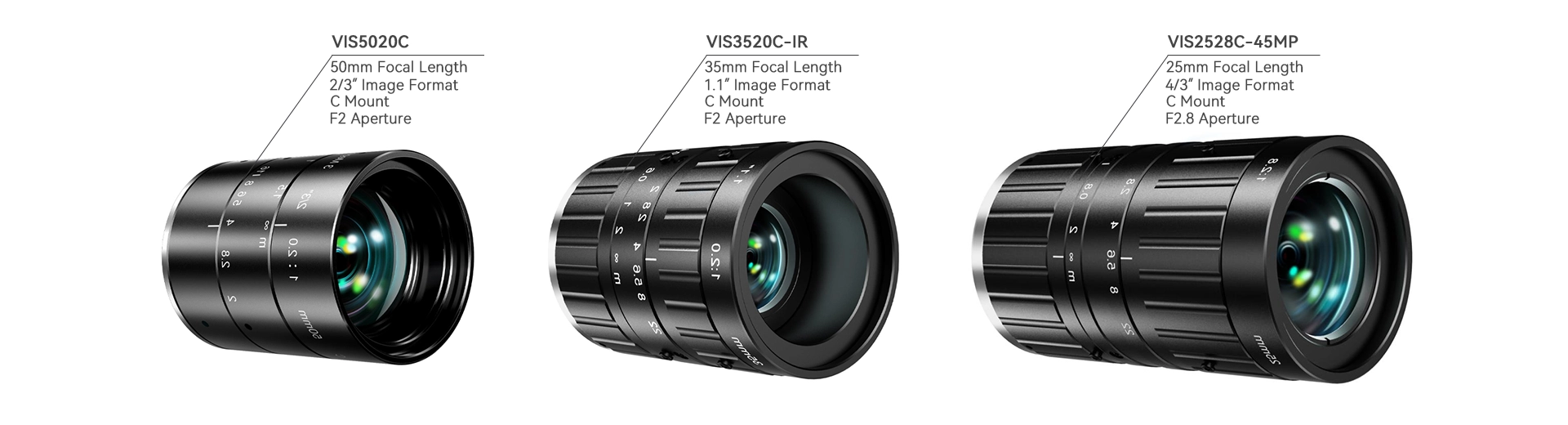

可见光相机C口定焦镜头

C口可见光定焦镜头
三种焦距可选：25mm，35mm, 50mm
两种光圈可选：F2.0、F2.8
兼容传感器格式：2/3″， 4/3″， 1.1″
光圈控制：手动可调光圈
标准 C 接口：与我司 C 接口可见光相机直接兼容
光谱范围：针对400–700 nm 可见光波段优化

型号	VIS2528C-45MP	VIS3520C-IR	VIS5020C
焦距	25mm	35mm	50mm
F 值	F2.8	F2.0	F2.0
靶面	4/3″	1.1″	2/3″
接口	C	C	C
畸变	≤-0.4%	≤-0.07%	≤-0.07%
工作距离	0.15~∞m	0.15~∞m	0.4~∞m
尺寸	Φ45*80.3mm	Φ41*55mm	Φ36.5*44.6mm
法兰焦距	17.526mm	17.53mm	17.53mm
后焦距	17.83mm	11.6mm	11.03mm
操作方法	手动光圈手动调焦	手动光圈手动调焦	手动光圈手动调焦
设计波长	400-700nm	400-1200nm	400-700nm
滤镜尺寸	M40.5*0.5mm	M37.5*0.5mm	M34*0.5mm
分辨率	45MP	20MP	3MP
红外功能	NO	NO	NO

型号	靶面	D（对角线）	H（水平）	V（垂直）
VIS2528C-45MP	4/3″	49.02°	40.2°	30.42°
	1″	35.14°	29.53°	19.92°
	2/3″	28.35°	25.15°	13.52°
VIS3520C-IR	1.1″	27°	22°	16.6°
	1/2″	12.4°	9.8°	7.2°
	1/3″	9.2°	7.2°	5.5°
VIS5020C	2/3″	12.6°	10.1°	7.4°
	1/2″	9.2°	7.3°	5.4°
	1/3″	6.9°	5.4°	4°

尺寸

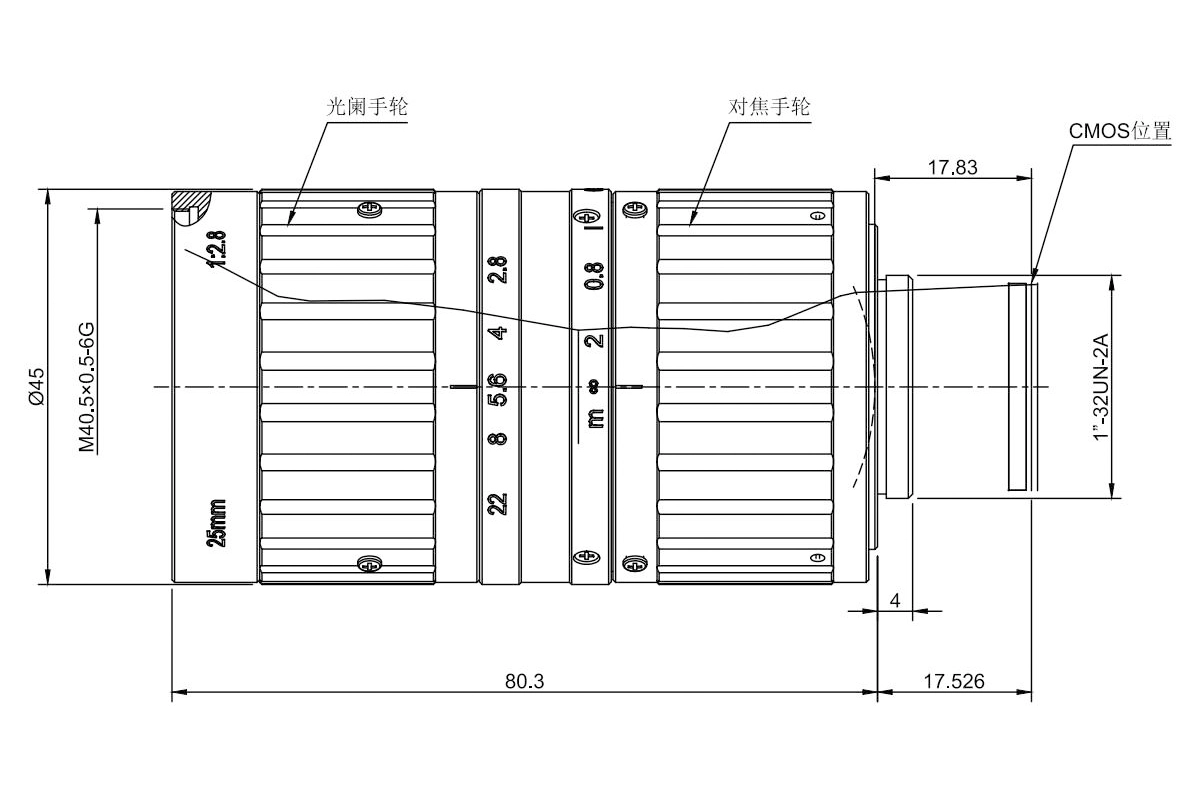

VIS2528C-45MP

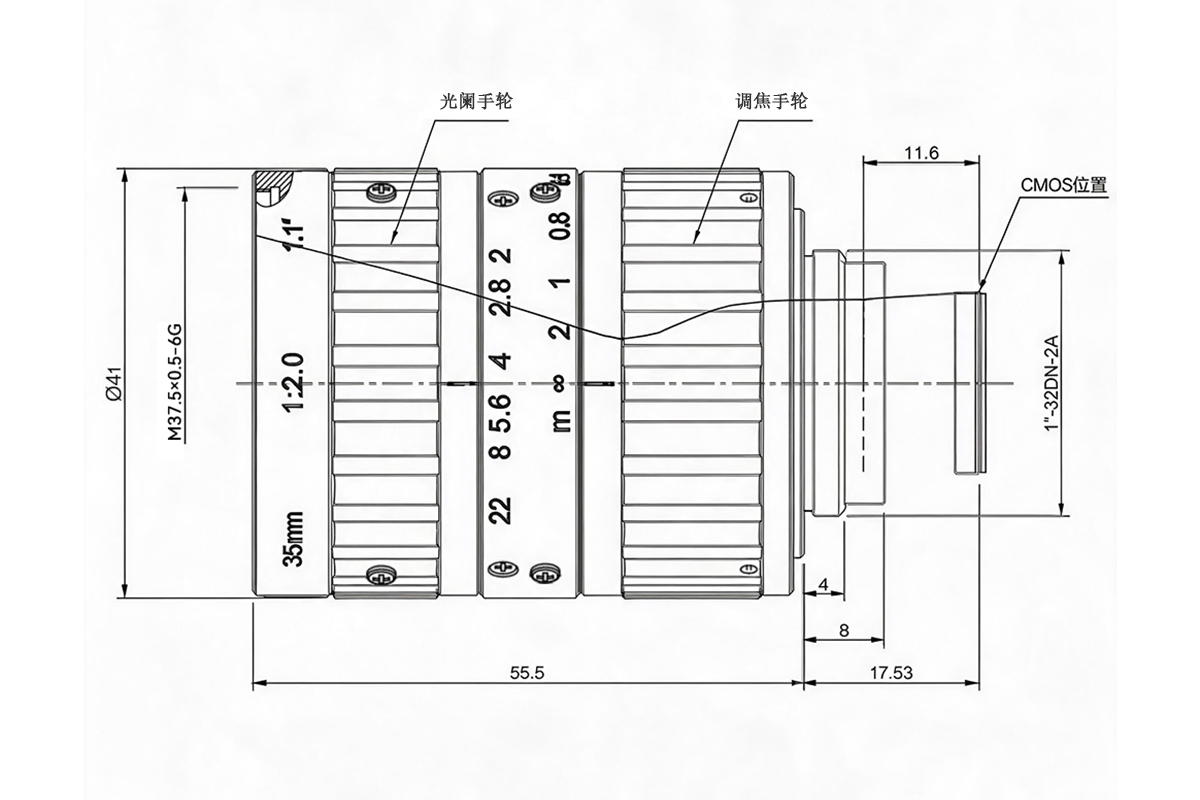

VIS3520C-IR

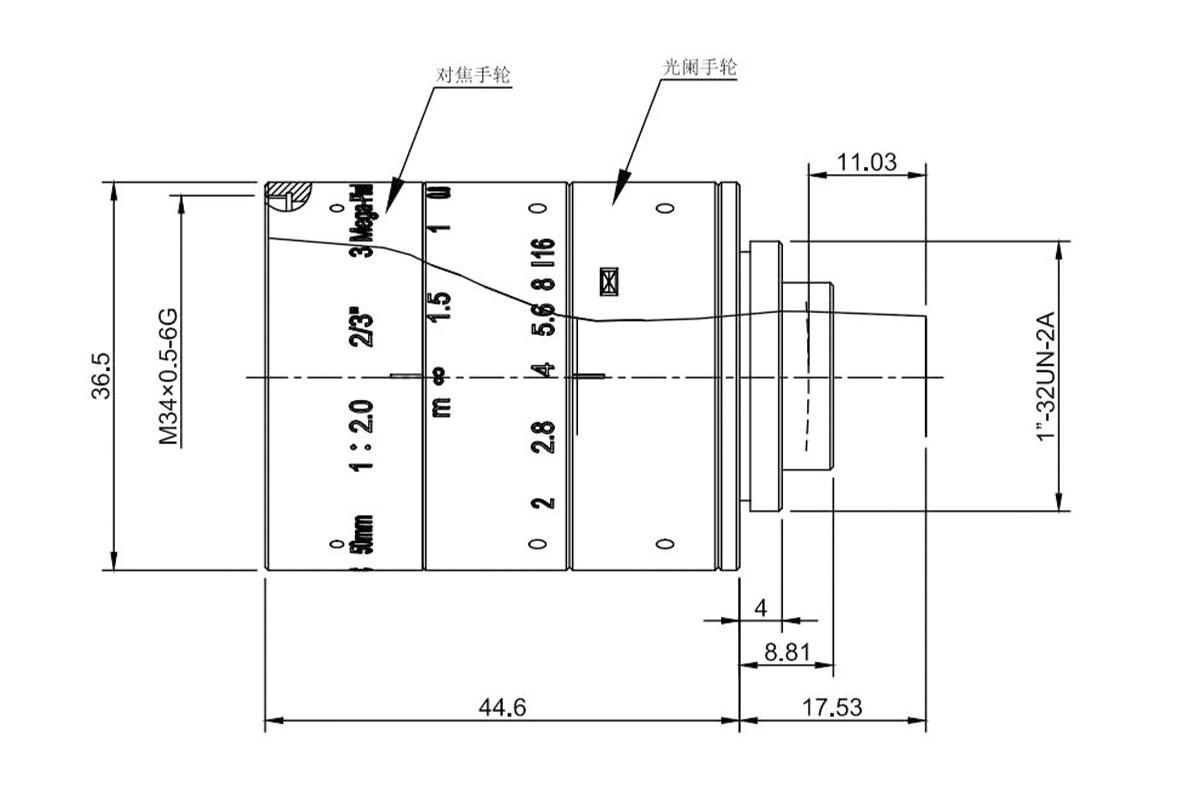

VIS5020C

焦距

焦距指的是镜头光学中心（后主点）与成像焦点之间的距离，是镜头性能的关键参数。它决定了视角：焦距越短，视野越宽，可观测范围越广;焦距越长，视场越窄，观测区域越集中。

光圈

光圈控制进入镜头的光量——光圈越大，图像越明亮。该参数直接影响曝光时间，进而影响相机的响应速度。在白天拍摄中，如果光线过强，可以缩小光圈以防止过曝;在夜间或低光环境下，光圈可以放大以增加光线摄入，确保在不同光照条件下获得最佳成像性能。

接口

光学镜头接口指的是将镜头与相机机身连接的标准化机械安装口，用于确定兼容性并确保精确对齐，从而正确对焦到图像传感器上。在工业应用中，C卡口和CS卡口通常用于传感器尺寸较小的相机，而F卡口则通常用于较大传感器。线扫描相机中常见的接口包括M42、M58和M72卡口——本质上是指定直径的螺纹连接。

C卡口镜头代表了机器视觉领域的既定标准，兼容配备约20毫米（1.5英寸）对角线尺寸的图像传感器的相机。该接口支持涵盖焦距、分辨率和工作距离的多种规格。Attostek提供的所有SWIR固定镜头均设计为C卡口连接。

分辨率与MTF

透镜分辨率，也称为分辨力，指的是区分两个相距较近点的能力。为了实现最佳性能，镜头分辨率必须与图像传感器的像素大小适当匹配。

透镜分辨率通常通过调制传递函数（MTF）曲线来表征，该曲线展示了空间频率与传递函数值之间的关系。MTF曲线的水平轴表示空间频率，单位为每毫米线对数（lp/mm），表示两点间距的距离。纵轴表示传递函数值，表示两个相邻点的区分程度。

低空间频率下的MTF值反映镜头对比度表现，而高空间频率下的MTF表示镜头解析能力。理想的成像镜头呈现出从低频到高频逐渐下降的MTF曲线。

最大传感器尺寸

最大传感器尺寸决定了镜头和相机的兼容性。镜头投射一个圆形图像圆，而相机传感器是矩形的，这意味着最终保存的图像也是矩形的。镜头的“最大传感器尺寸”指的是镜头设计时能够完全覆盖的最大图像传感器尺寸

当使用较大的传感器时，传感器的边缘会超出镜头的成像圈，导致照片周围出现暗角或黑色边框。

使用较小传感器时，仅捕捉图像圆的中心部分，导致视野缩小，视角变窄。

主光角

透镜的主光角（CRA）指的是透镜主光线与其光学轴之间的夹角。相机传感器的CRA表示传感器像素能够有效接收光的最大入射角。如果入射光角超过传感器设计的CRA限制，传感器将无法正确捕捉光线

为确保最佳成像性能，通常要求镜头CRA与传感器CRA相匹配，且镜头CRA不得超过传感器。

景深

景深指的是焦点平面前后轴向范围，在该范围内物体在图像中仍能显得相当清晰。该范围包括前景深（焦平面前的清晰区）和后景深（焦平面后方的清晰区）。这两个区域的总和构成了景深总量

影响景深的主要因素有三个：光圈大小、工作距离和镜头焦距。增加景深可以通过以下方式实现：

缩小光圈大小（即使用更大的f值）
增加工作距离
使用焦距较短的镜头

问1：VIS2528C‑45MP、VIS3520C‑IR、VIS5020C 如何选型？
答1：VIS2528C‑45MP镜头适合大靶面高像素场景；焦距短，视场大，光谱 400‑700nm 纯可见光；用于大视野锂电池外观、大面积印刷缺陷检测。
VIS3520C‑IR具有大光圈 F2.0，光谱 400‑1200nm，可延伸至近红外；兼顾可见光与近红外成像；适合面板瑕疵、需要近红外补光的工业检测。
VIS5020C具有长焦距，视场窄，细节放大；最近工作距离 0.4m；适合小区域高精度细节检测。
问2：最小工作距离分别是多少，能否比该距离更近拍摄？
答2：VIS2528C‑45MP镜头为0.15m；最小工作距离不可小于 0.15m；
VIS3520C‑IR镜头为0.15m；最小工作距离不可小于 0.15m；
VIS5020C镜头为0.4m；最小工作距离不可小于0.4m。若物体小于镜头标注的工作距离使用，会导致无法合焦，图像持续模糊。
问3：该系列镜头的典型应用场景有哪些？
答3：该系列镜头具有不同最小工作距离，分辨率，可应用于锂电池外观检测、印刷缺陷筛查、面板瑕疵检测，各类可见光工业面阵机器视觉检测场景。整机经过高低温、湿热、振动、跌落可靠性测试，工业现场稳定性强。
