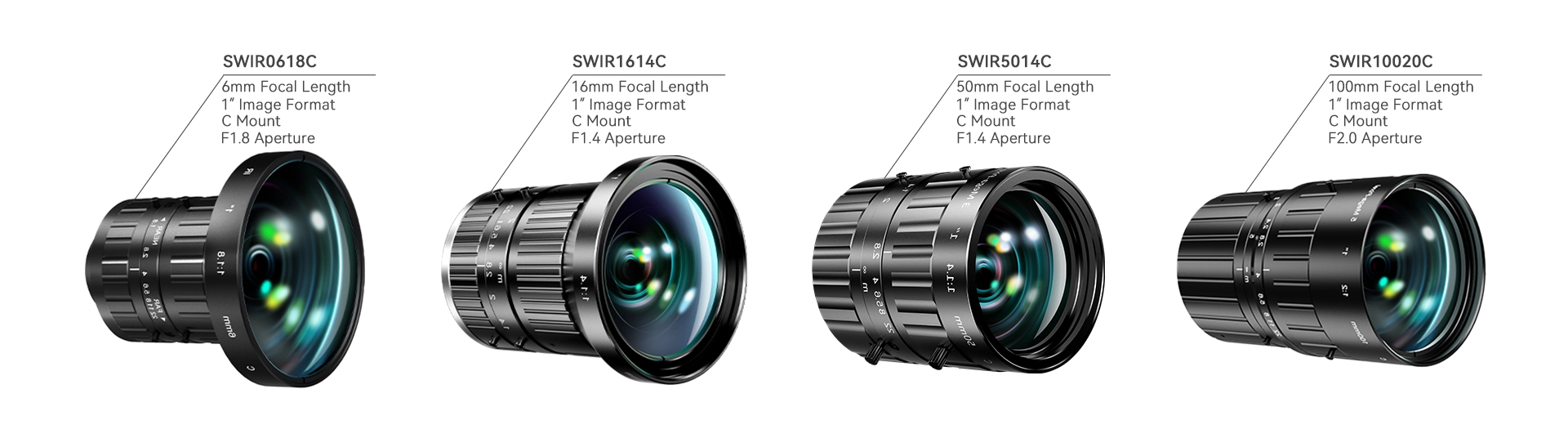

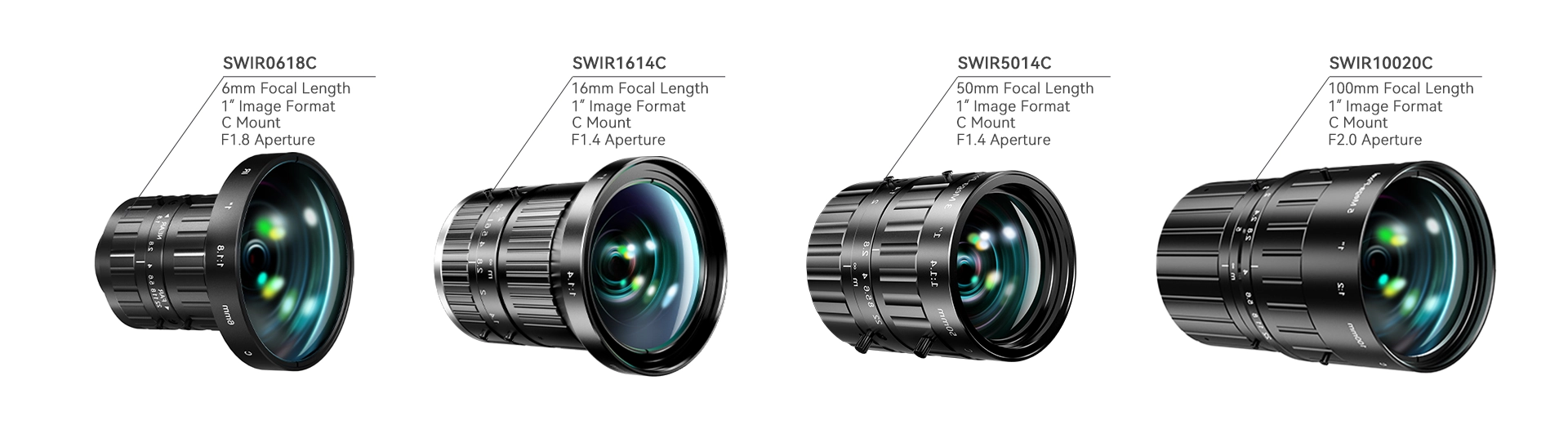

短波红外相机定焦镜头

焦距范围：6 mm 至 100 mm
光圈选项：F1.4、F1.8、F2.0
兼容传感器格式：1″、1/2″、1/3″
光圈控制：手动可调光圈 & 可变光圈
标准 C 接口：与我司 C 接口短波红外相机直接兼容
光谱范围：针对 900–1700 nm 短波红外波段优化

AttosTek 提供一系列高性能定焦镜头，焦距覆盖 6 mm 至 100 mm。所有短波红外镜头均配备可锁定对焦环和光圈环，实现稳定、可重复的调节。所有镜头均采用标准 C 接口，确保与我司全系列 C 接口短波红外相机在机械和光学上完全兼容。

型号	SWIR0618C	SWIR0814CL	SWIR1214C	SWIR1614C	SWIR2514C	SWIR3514C	SWIR5014C	SWIR10020C
焦距	6mm	8mm	12mm	16mm	25mm	35mm	50mm	100mm
光圈	F1.8	F1.4	F1.4	F1.4	F1.4	F1.4	F1.4	F2.0
分辨率	2MP	2MP	120lp	5MP	80lp	5MP	5MP	100lp
传感器尺寸	1″	1″	1″	1″	1″	1″	1″	1″
光学畸变	≤-4.8%	≤-3.6%	≤-1.8%	≤-0.6%	≤-0.96%	≤-0.52%	≤-0.6%	≤0.3%
外形尺寸（mm）	Φ63×64.2	Φ69.5×69	Φ55×75	Φ54×63	Φ36.5×54.91	Φ36.5×46.73	Φ47.2×55.58	Φ60×94
法兰焦距（mm）	17.526	17.526	17.53	17.526	17.53	17.526	17.526	17.53
后截距（mm）	9.42	9.65	12.68	13.72	11.46	11.76	18.28	17.92
光圈类型	Manual	Manual	可调光圈	可调光圈	可调光圈	Manual	Manual	可调光圈
最小工作距离	0.1 – ∞m	0.1 – ∞m	0.1 – ∞m	0.3 – ∞m	0.3 – ∞m	0.3 – ∞m	0.5 – ∞m	0.5 – ∞m
滤镜螺纹（mm）	M67×0.75	M67×0.75	M52×0.75	M52×0.75	M34×0.5	M34×0.5	M40.5×0.5	M58×0.75

型号	靶面尺寸	视场角			适宜距离
型号	靶面尺寸	D	H	V	适宜距离
SWIR0618C	1″	105°	93.6°	77°	0.1 – ∞m
	1/2″	67°	55°	43°
	1/3″	51.4°	43°	32°
SWIR0814CL	1″	90.7°	78.4°	62.6°	0.1 – ∞m
	1/2″	53°	44°	33°
	1/3″	41°	33°	25°
SWIR1214C	1″	66.5°	55.2°	42.6°	0.1 – ∞m
	1/2″	36.5°	24°	22°
	1/3″	27°	22°	16.5°
SWIR1614C	1″	53.6°	43.4°	33.2°	0.3 – ∞m
	1/2″	28°	22.5°	16.6°
	1/3″	21°	17°	12.5°
SWIR2514C	1″	36°	28.7°	21.8°	0.3 – ∞m
	1/2″	18°	14°	11°
	1/3″	13°	11°	8°
SWIR3514C	1″	26°	21°	15.7°	0.3 – ∞m
	1/2″	13.2°	10.5°	8°
	1/3″	10°	8°	6°
SWIR5014C	1″	17.2°	14°	10.5°	0.5 – ∞m
	1/2″	8.6°	7°	5.2°
	1/3″	6.6°	5.2°	4°
SWIR10020C	1″	9.3°	7.3°	5.4°	0.5 – ∞m
	1/2″	4.5°	3.6°	2.7°
	1/3″	3.5°	2.7°	2.1°

短波红外镜头尺寸

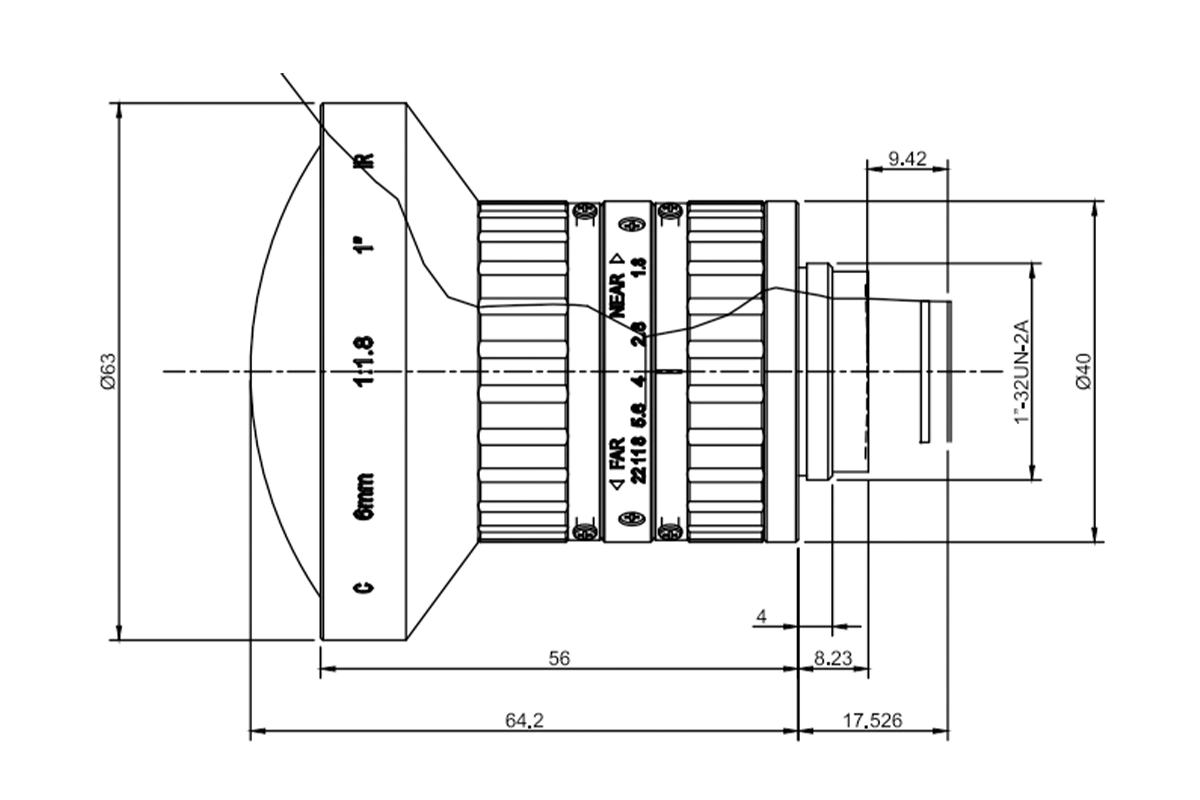

Swir0618c 尺寸

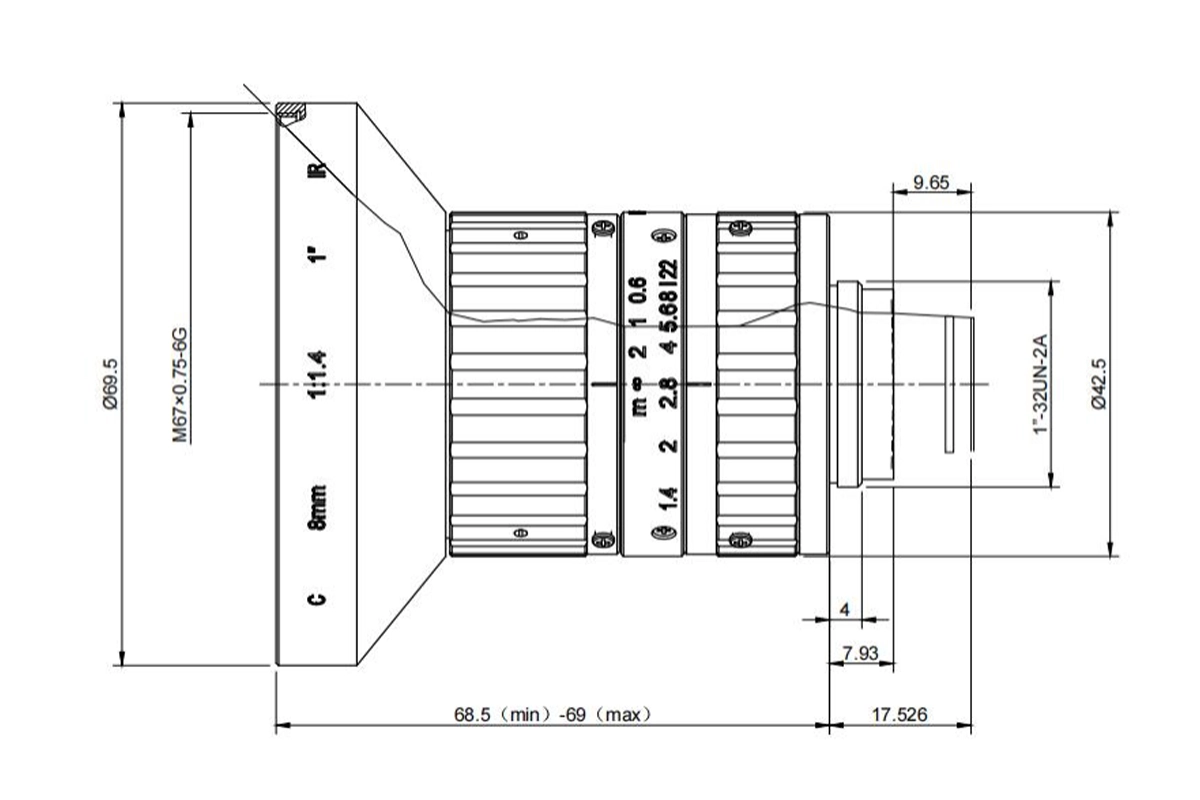

Swir0814cl 尺寸

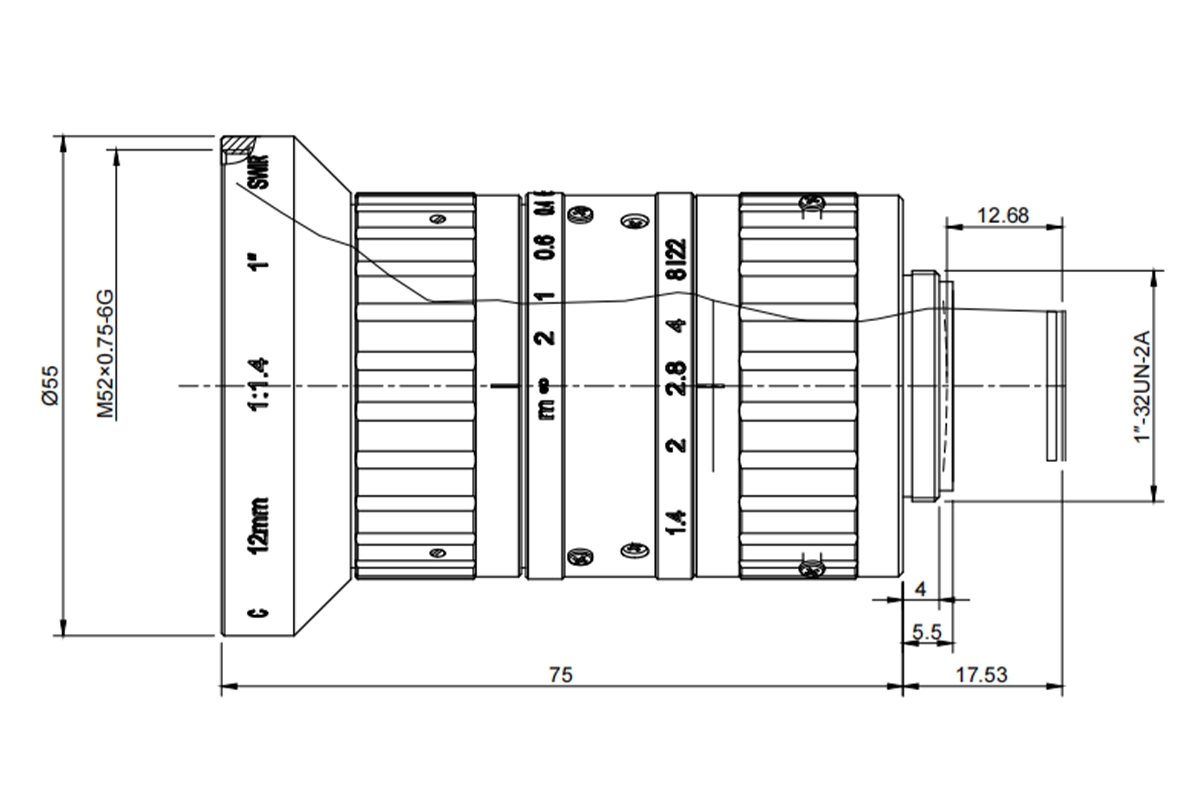

Swir1214c 尺寸

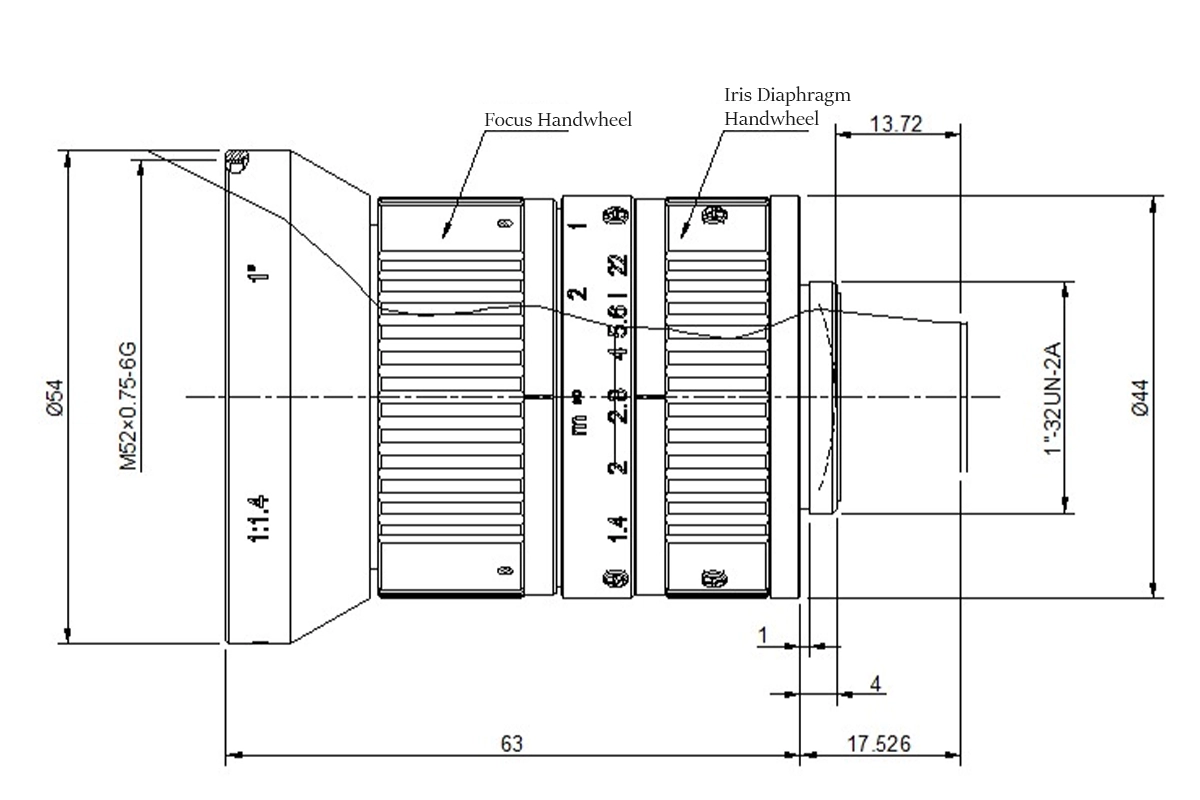

Swir1614c 尺寸

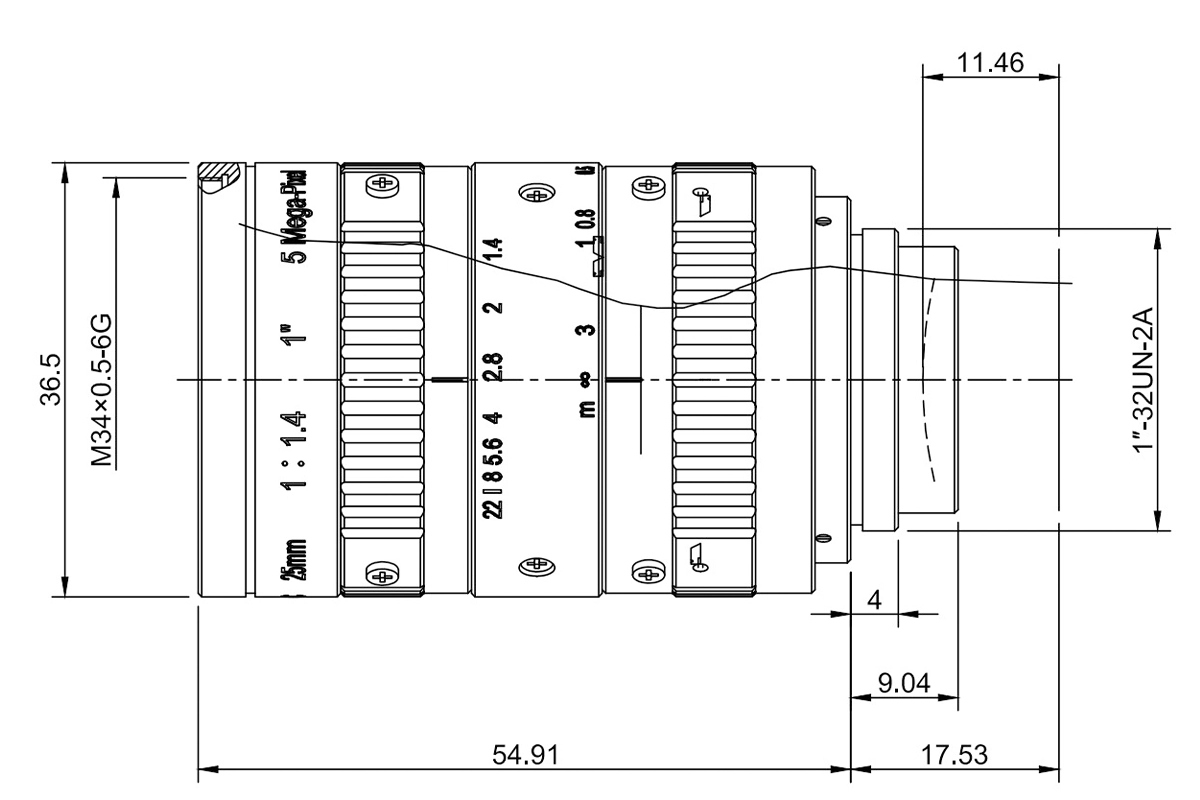

Swir2514c 尺寸

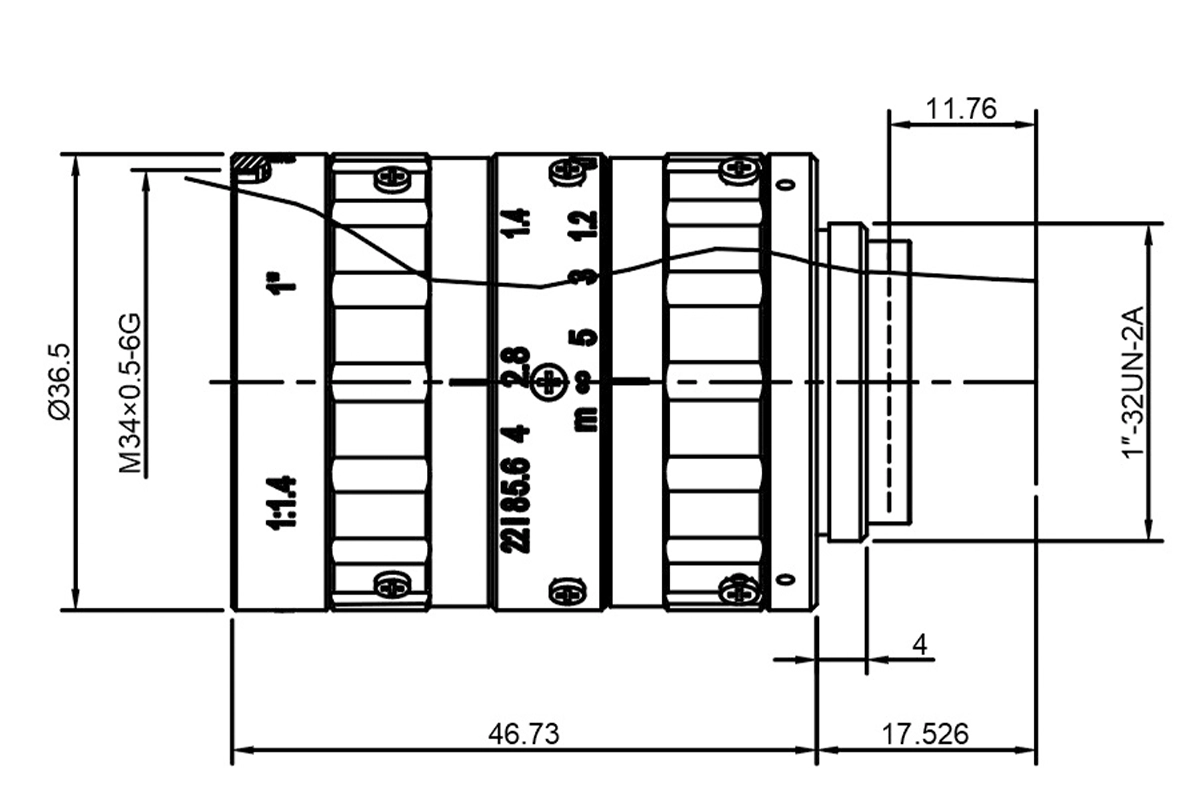

Swir3514c 尺寸

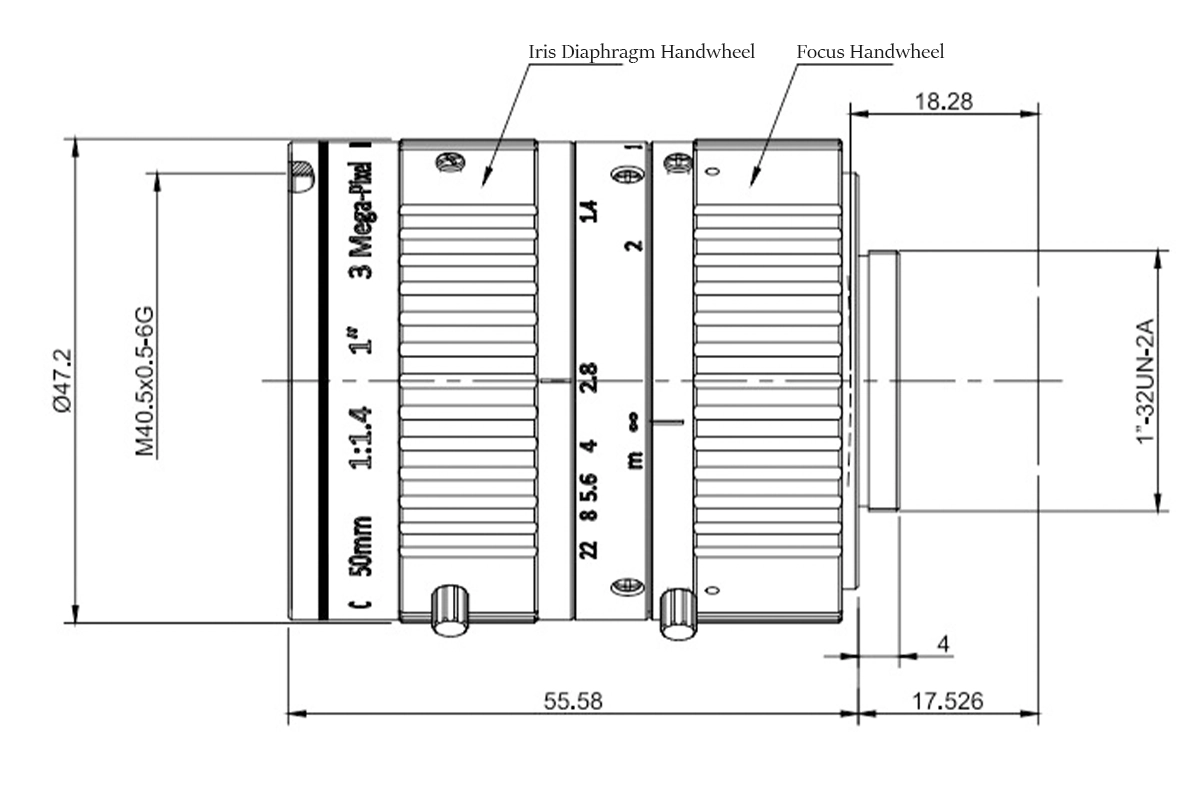

Swir5014c 尺寸

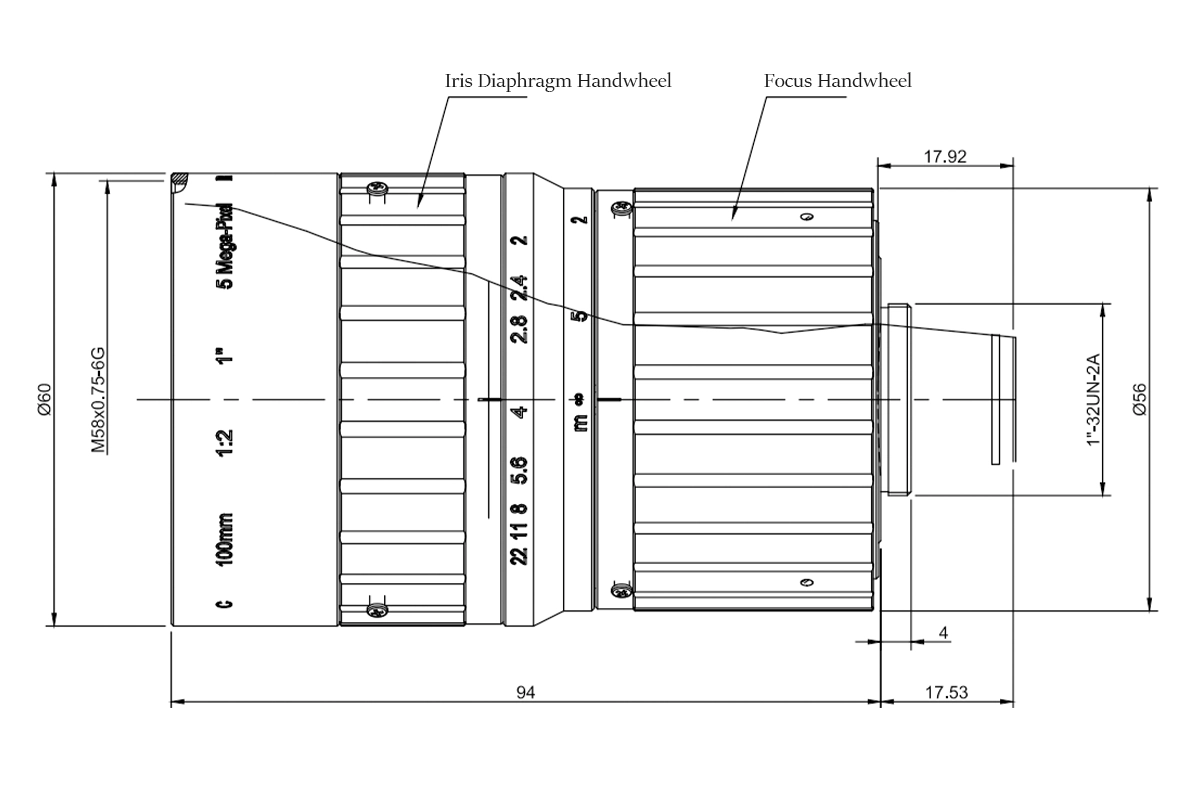

Swir10020c 尺寸

SWIR0618C 定焦镜头

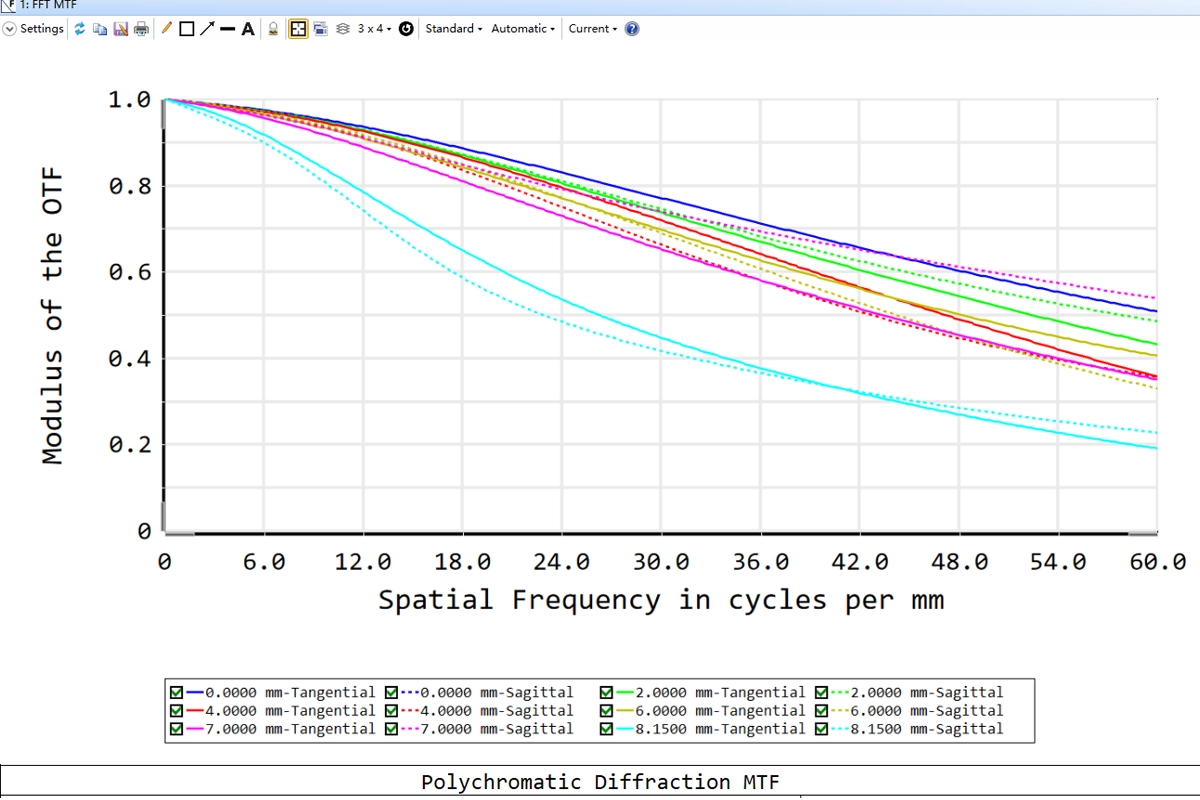

SWIR0618C MTF

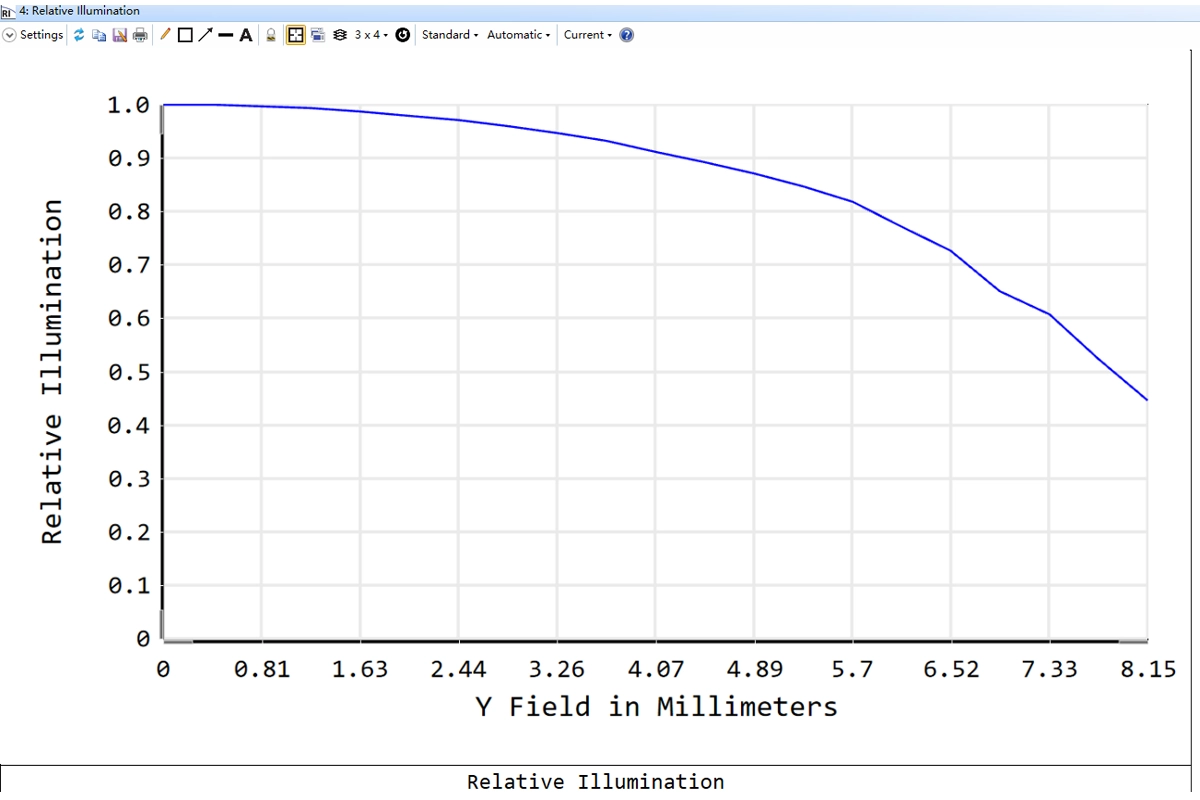

SWIR0618C 相对照明

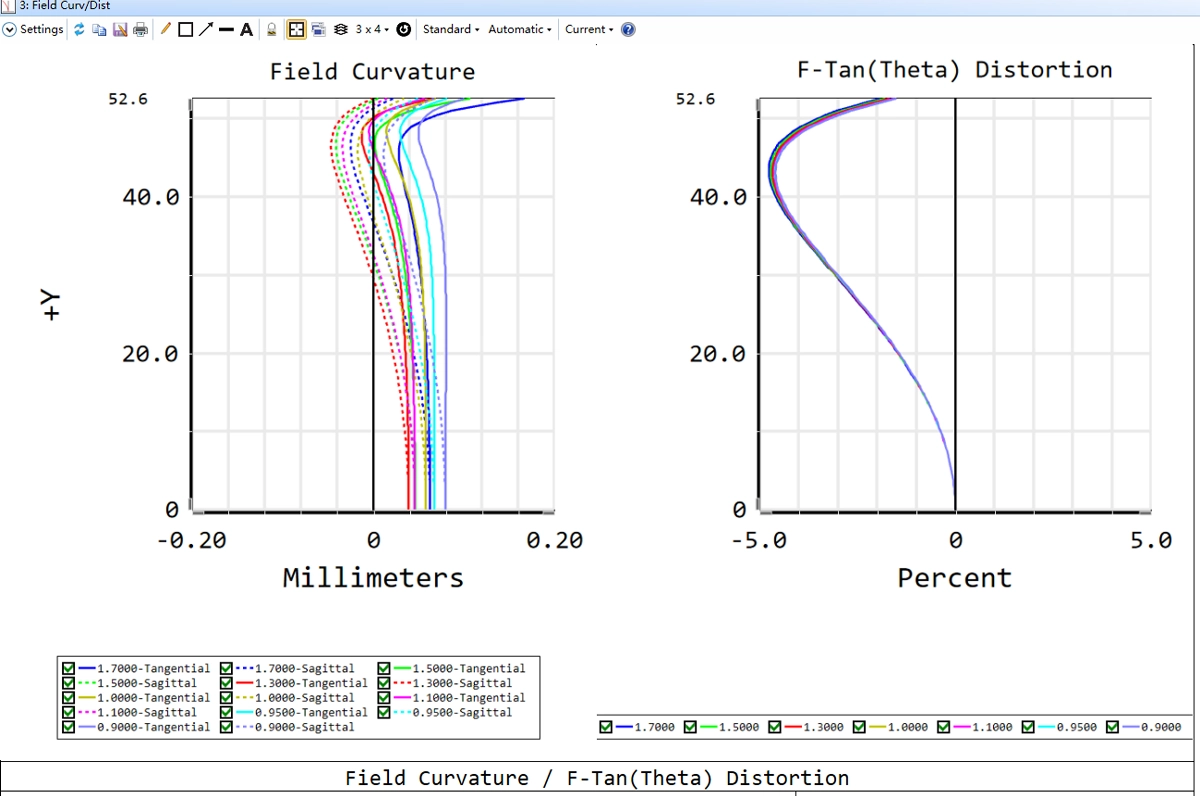

SWIR0618C 多色衍射

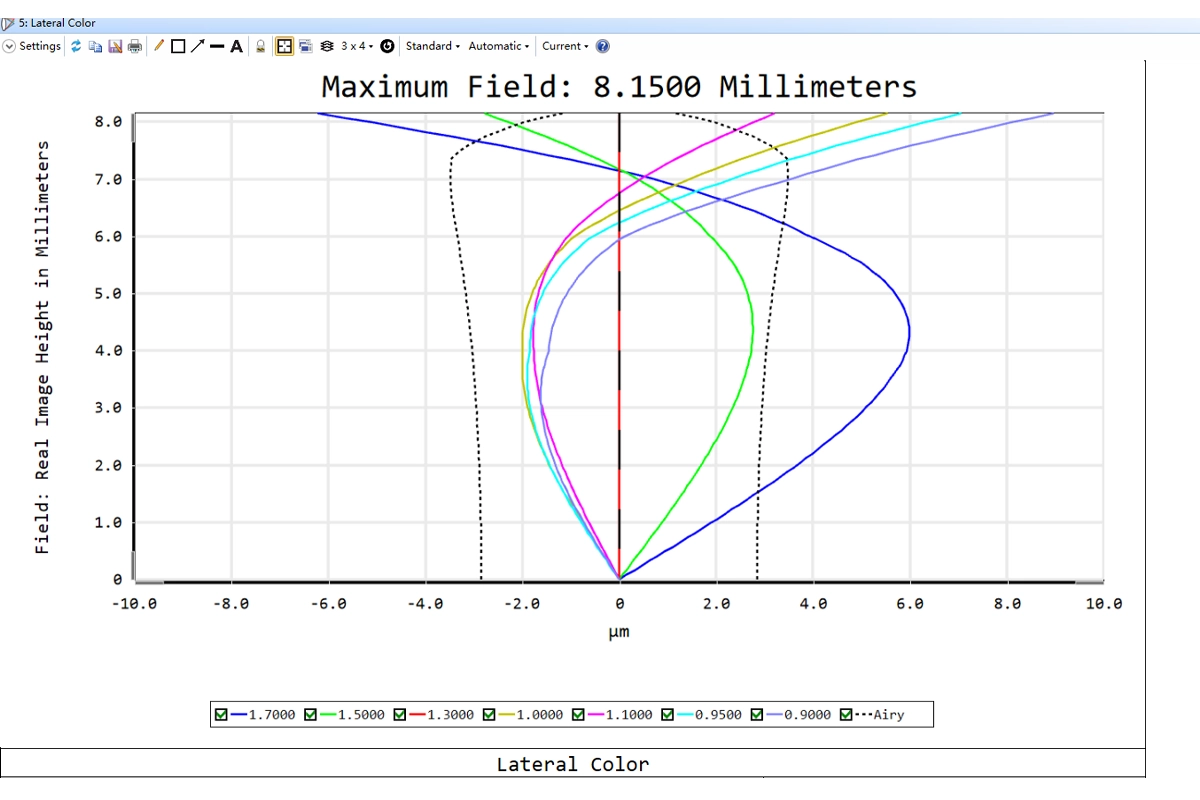

SWIR0618C 侧向颜色

SWIR0814CL 定焦镜头

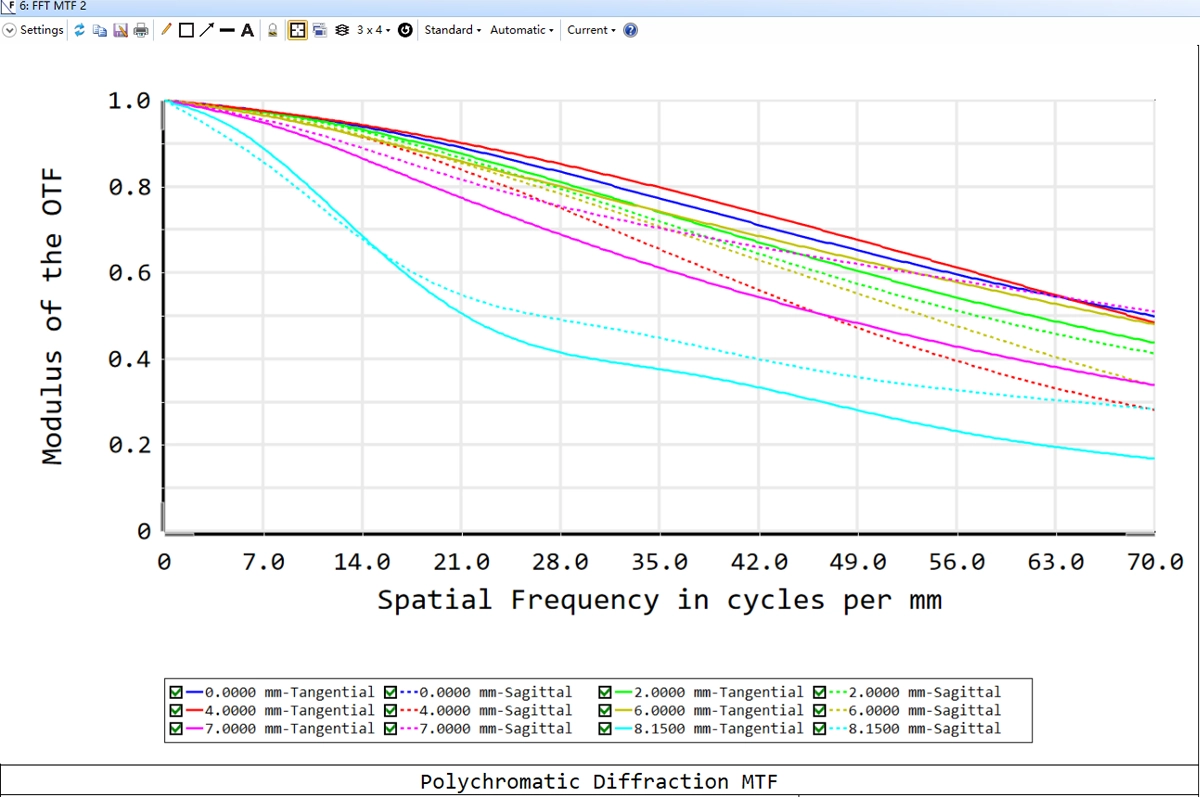

SWIR0814CL MTF

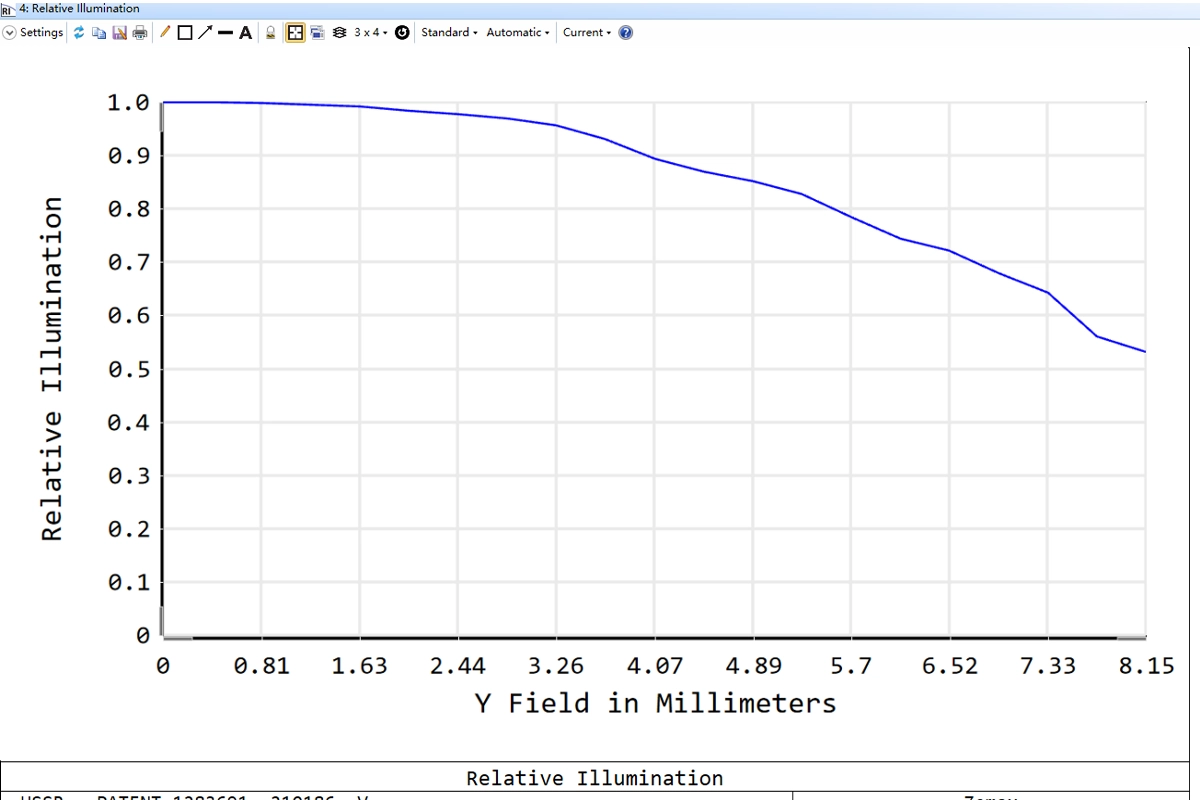

SWIR0814CL 相对照明

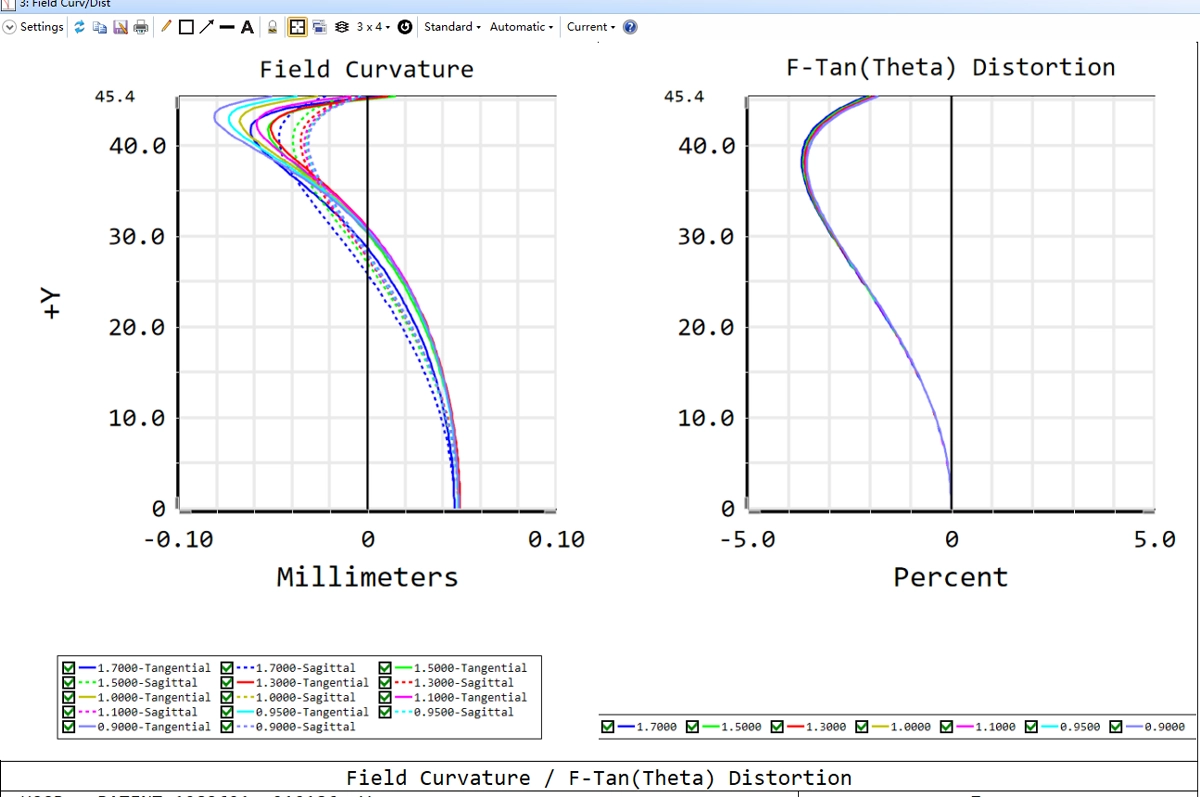

SWIR0814CL场曲率F Tan（θ）失真

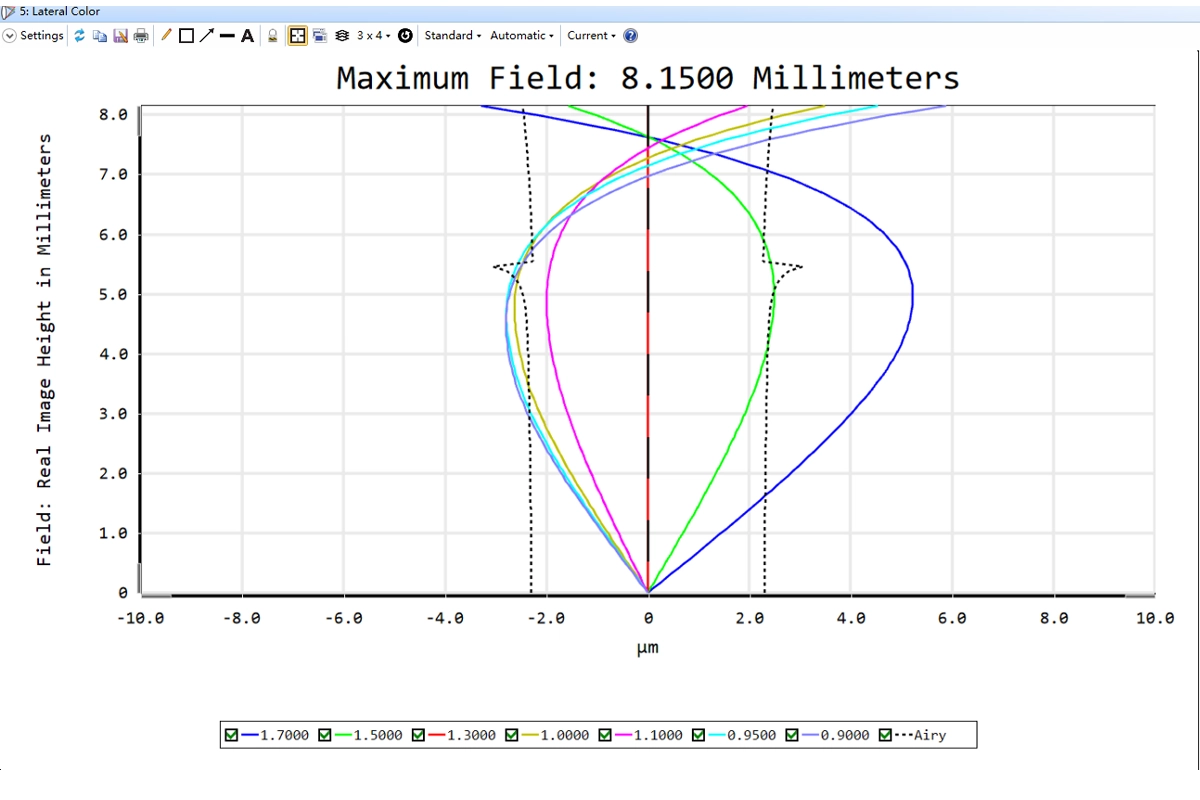

SWIR0814CL 侧色

SWIR1214C 固定镜头

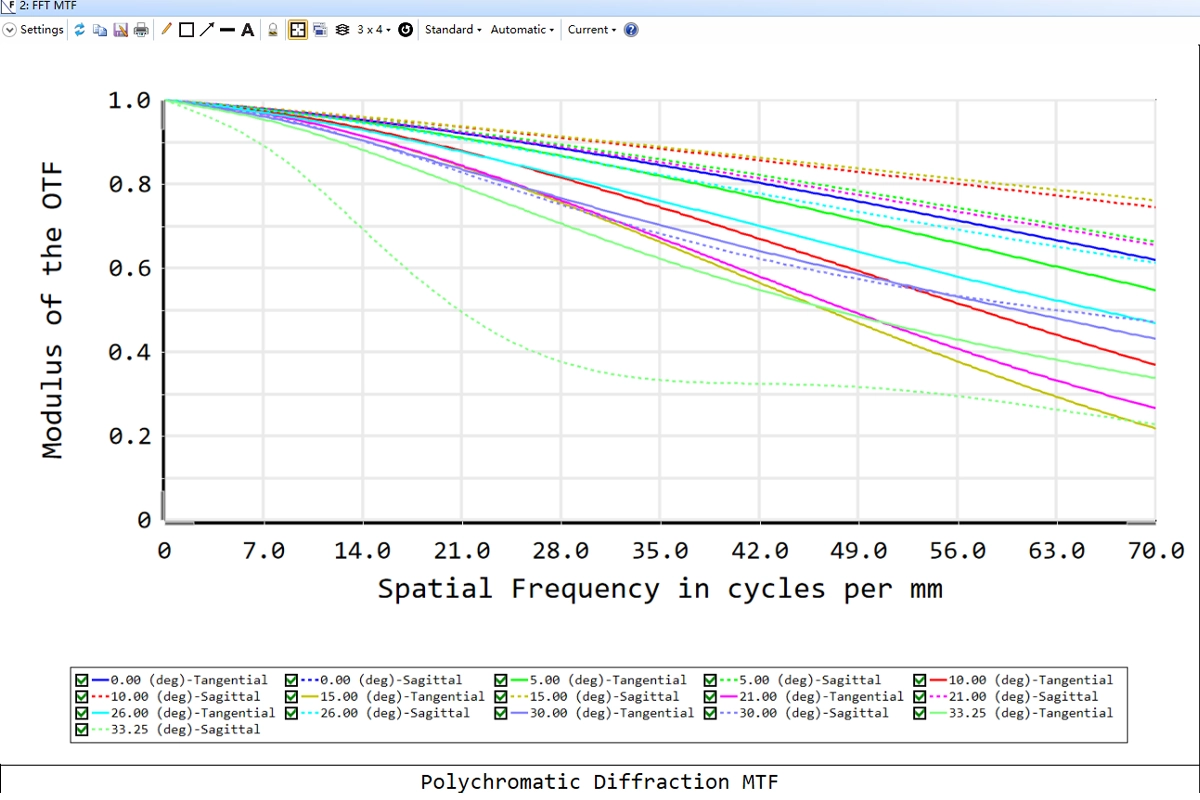

SWIR1214C MTF

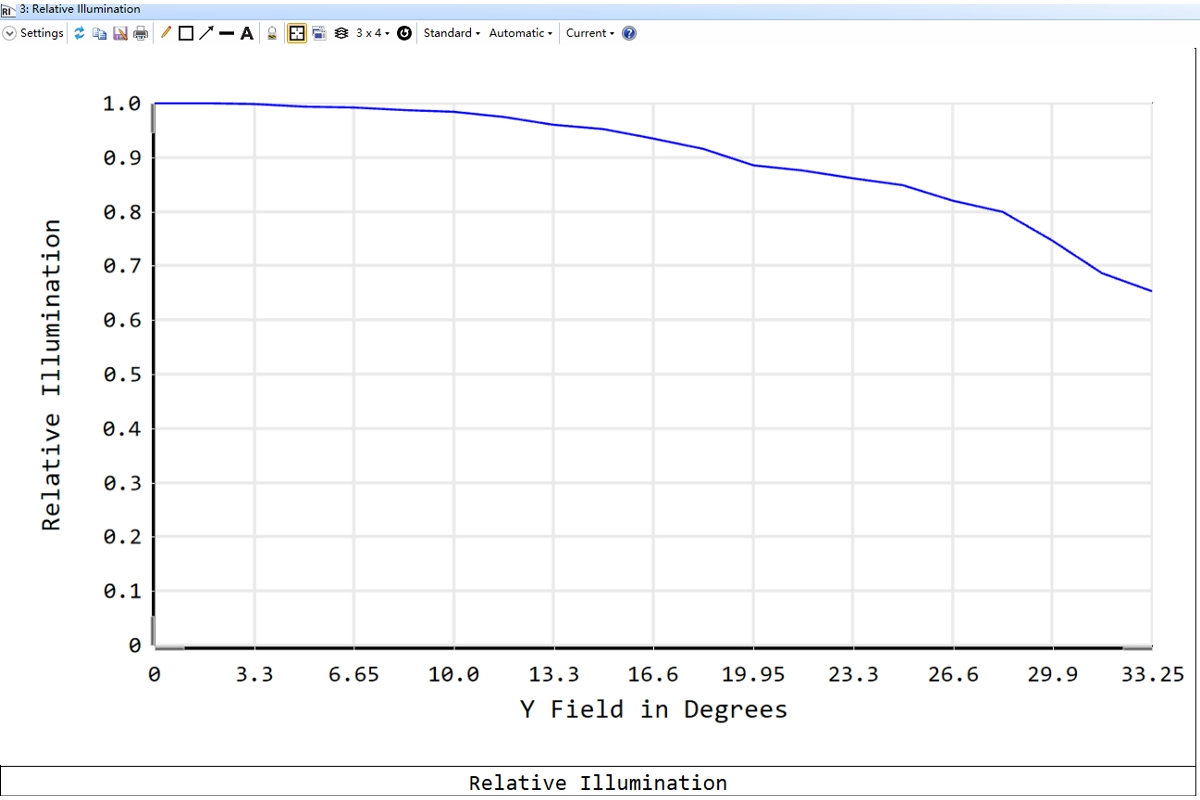

SWIR1214C 相对照明

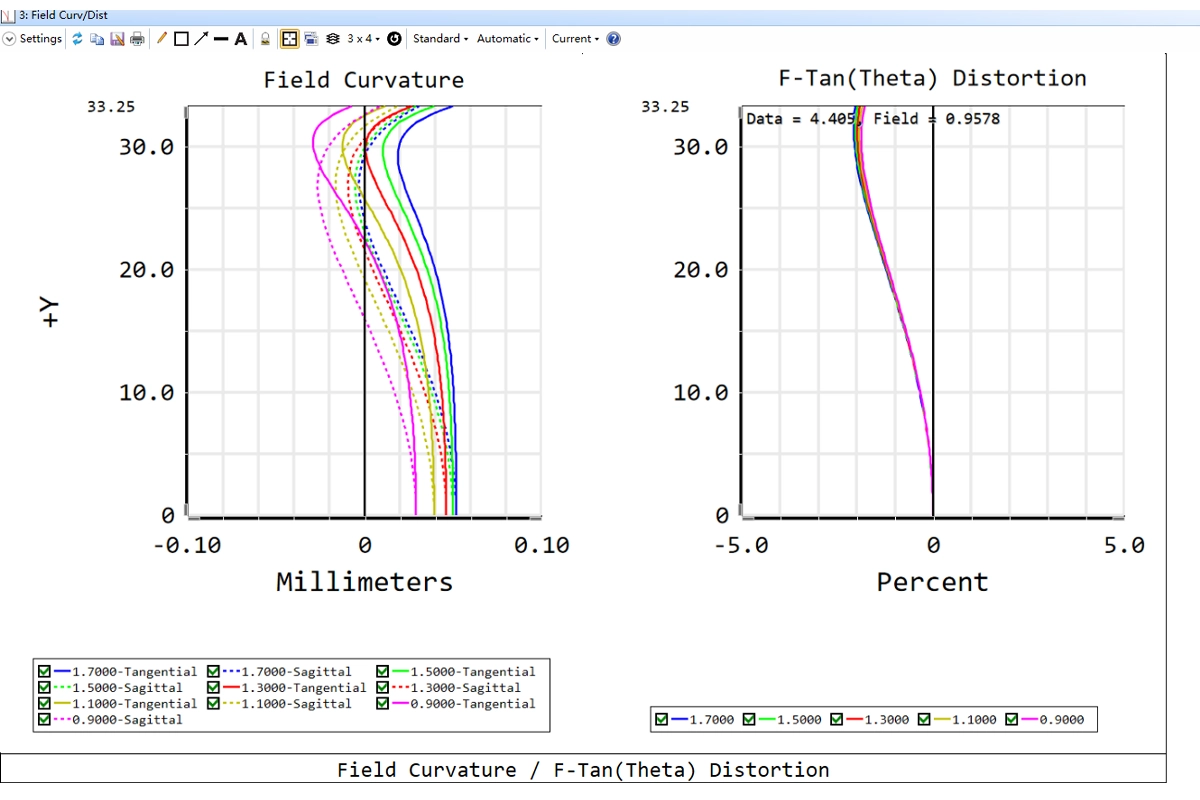

SWIR1214C场曲率F Tan（theta）失真

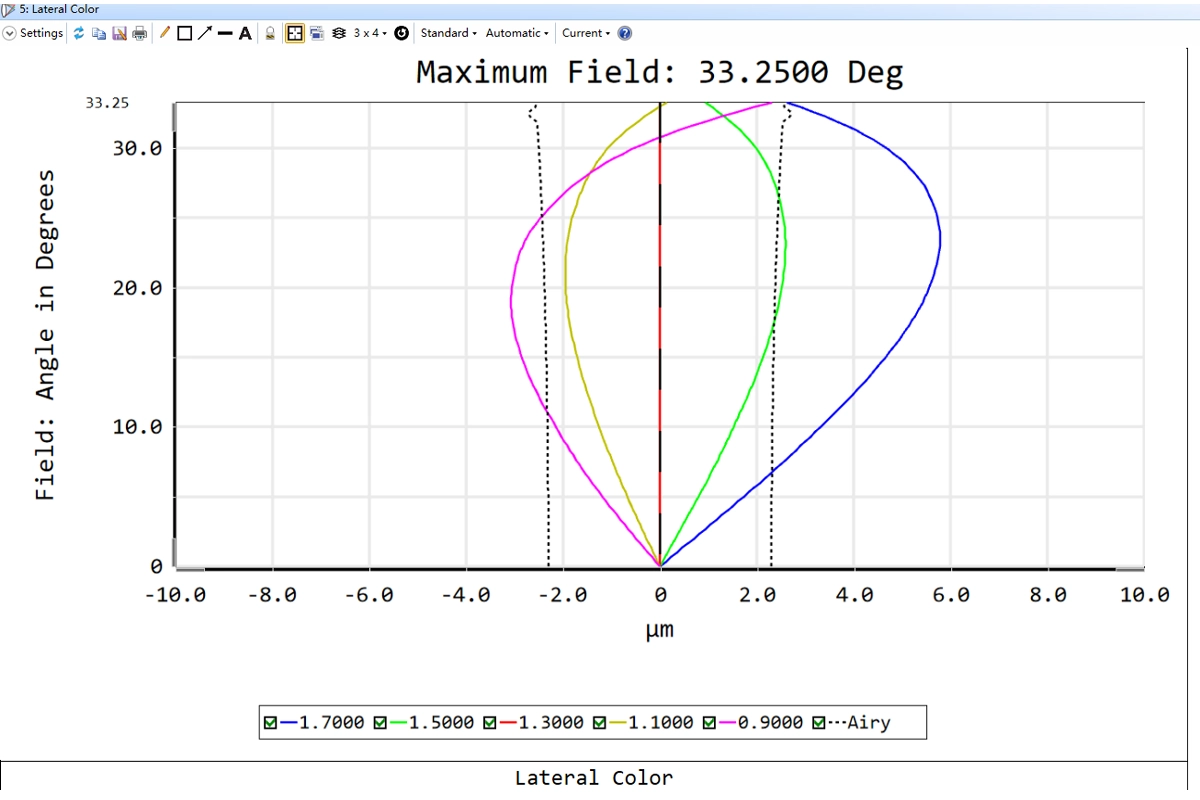

SWIR1214C 侧色

SWIR1614C 定焦镜头

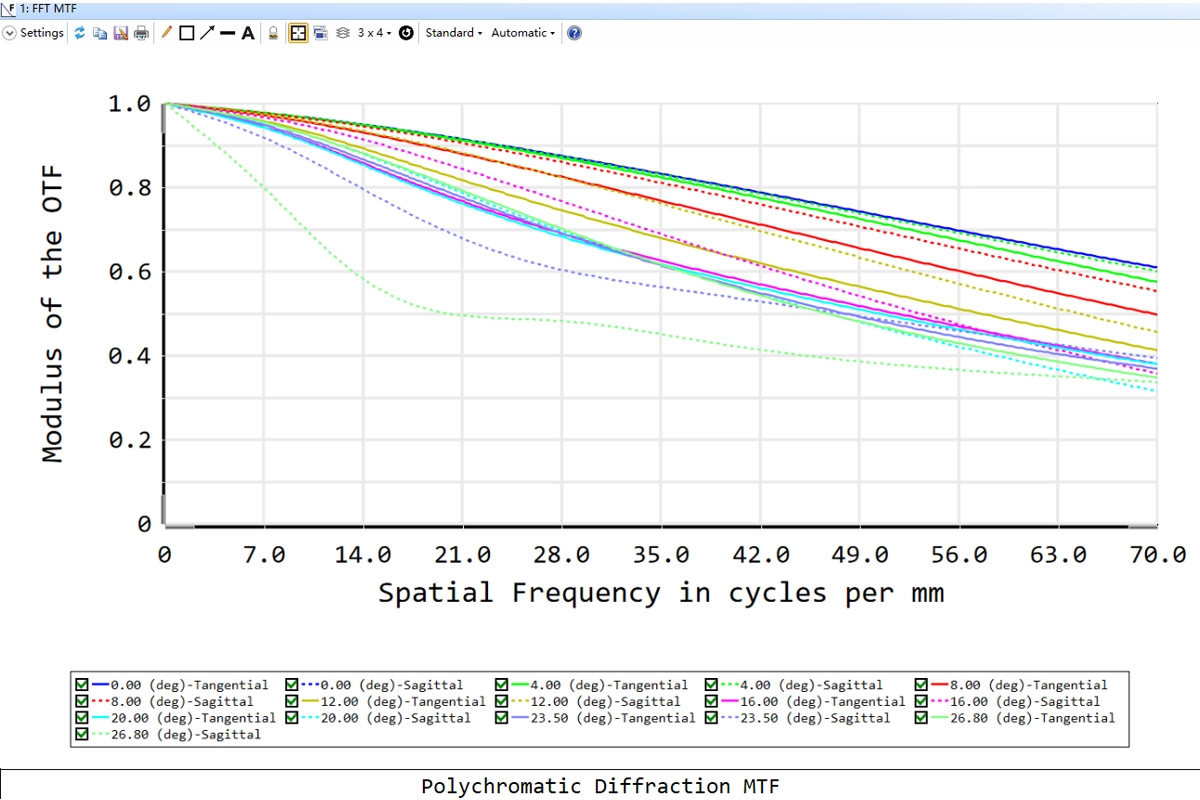

SWIR1614C MTF

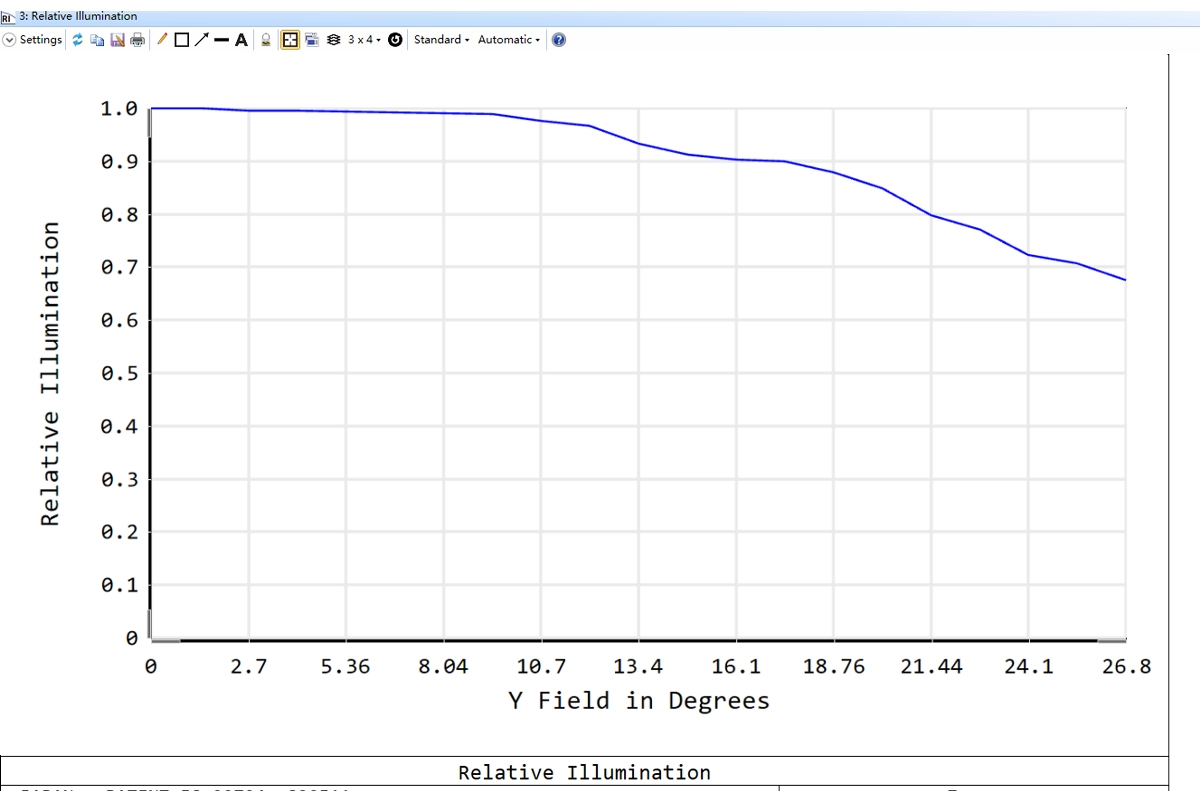

SWIR1614C 相对照明

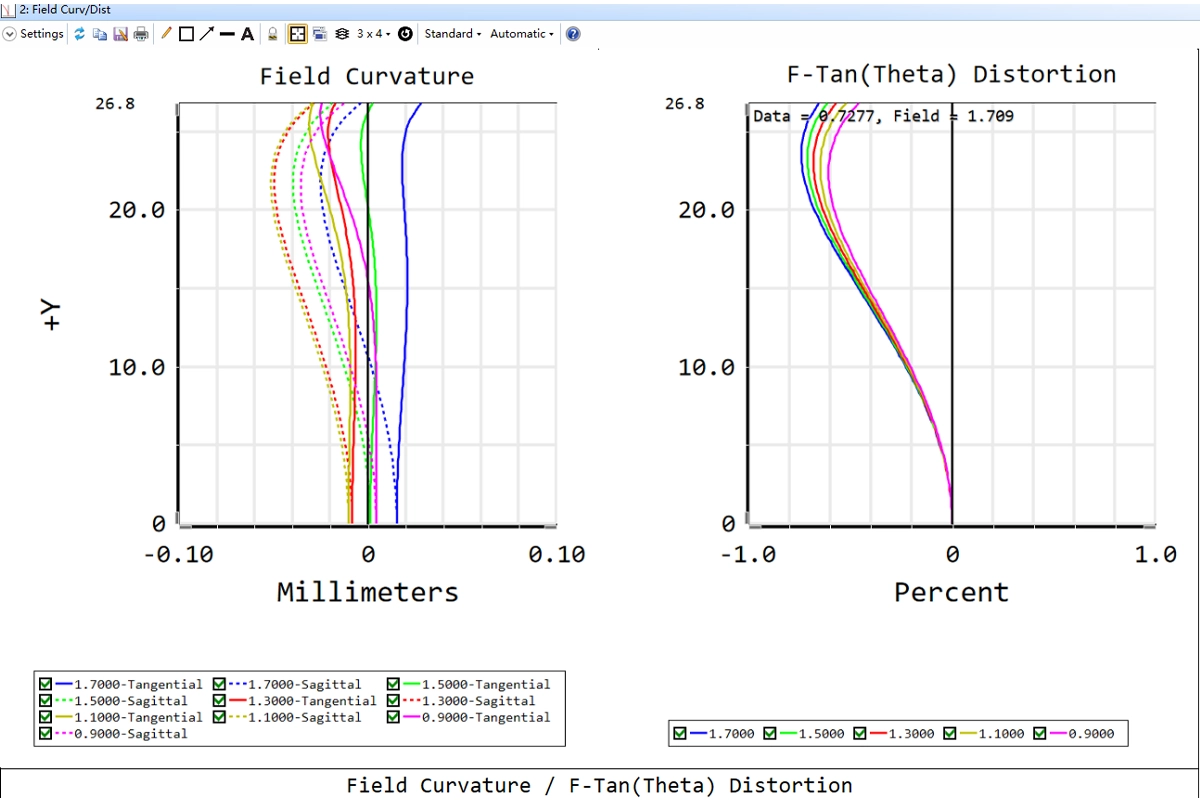

SWIR1614C场曲率F Tan（theta）畸变

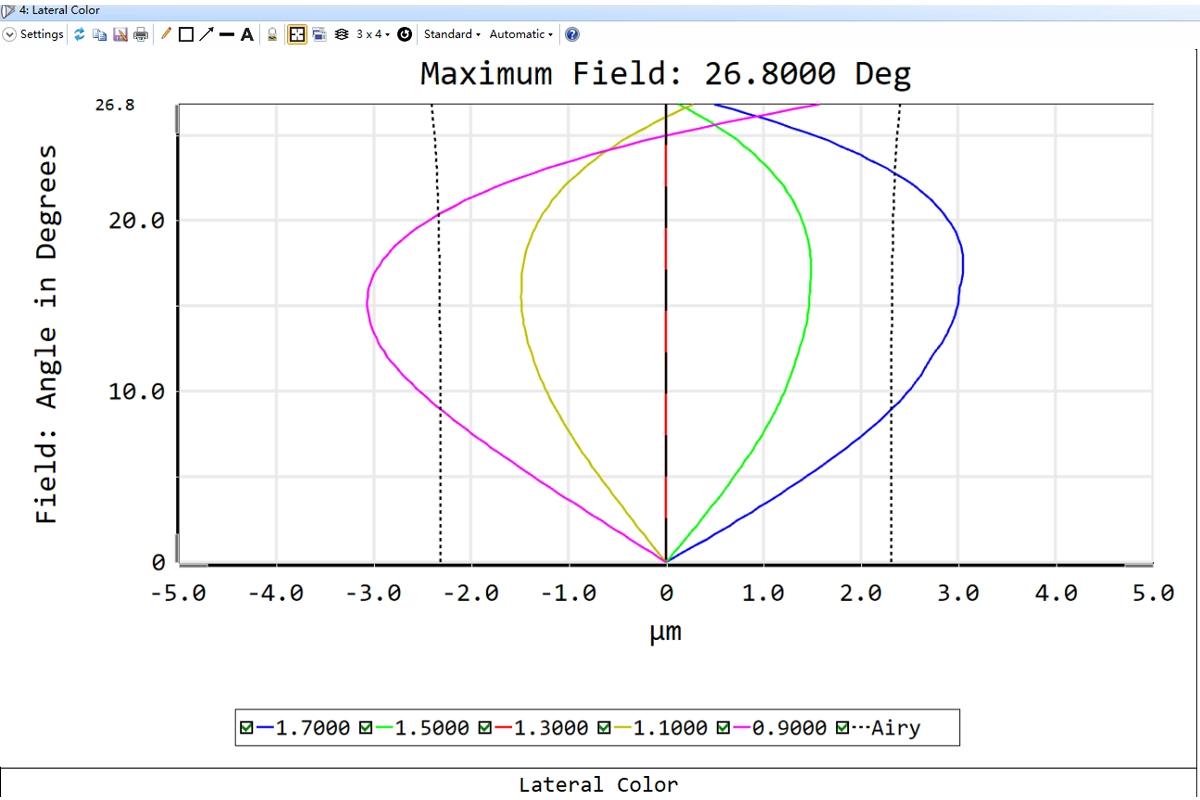

SWIR1614C 侧向颜色

SWIR2514C 固定镜头

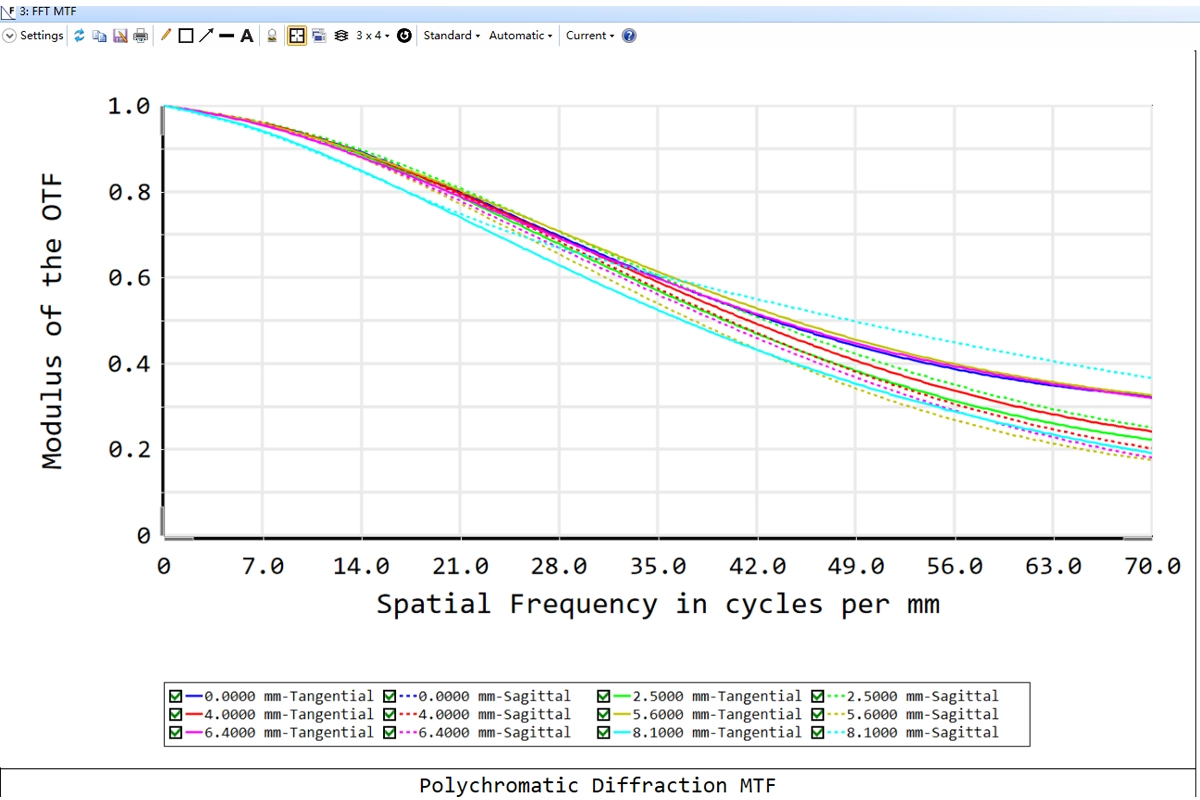

SWIR2514C MTF

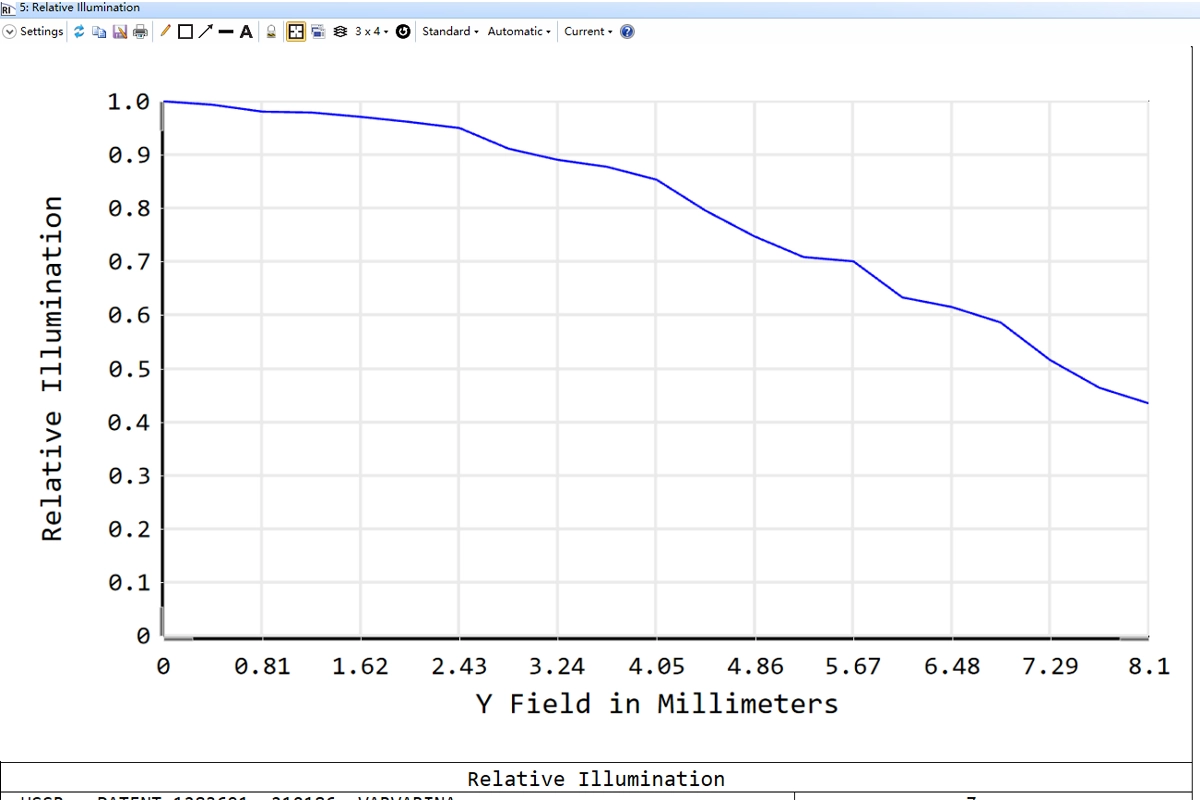

SWIR2514C 相对照明

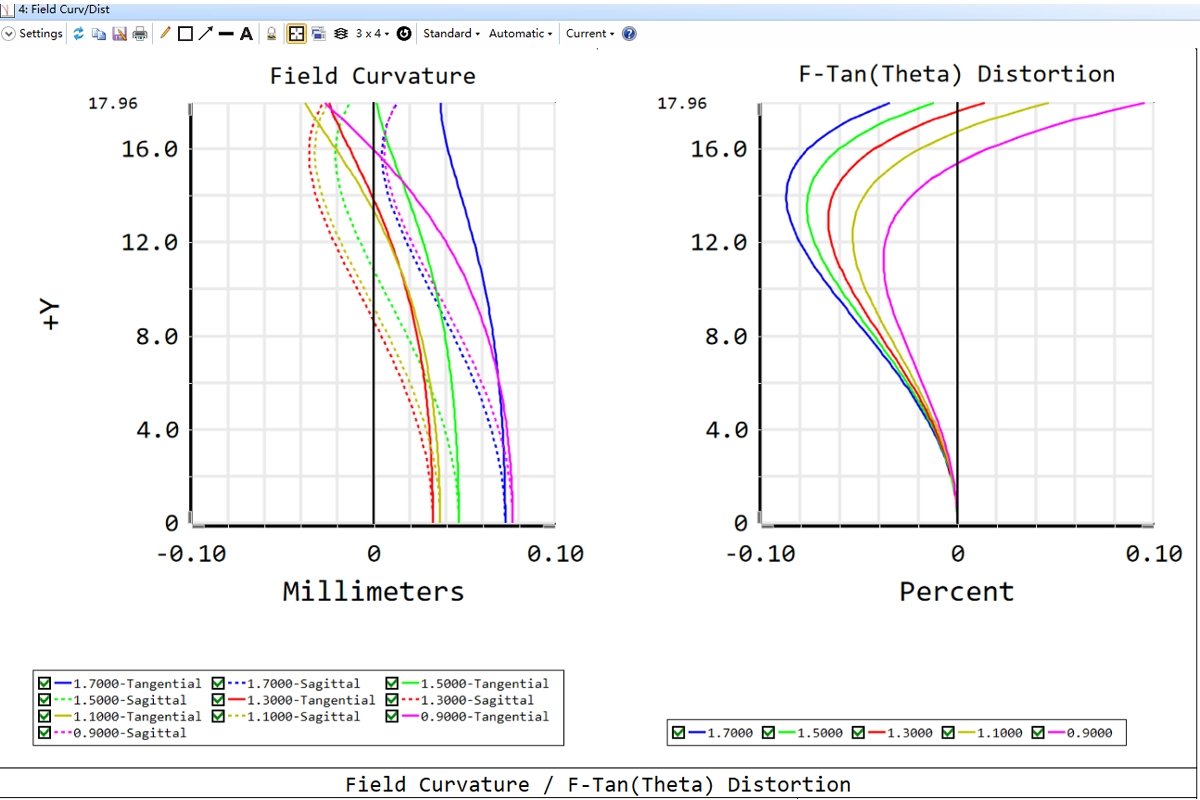

SWIR2514C场曲率F Tan（theta）失真

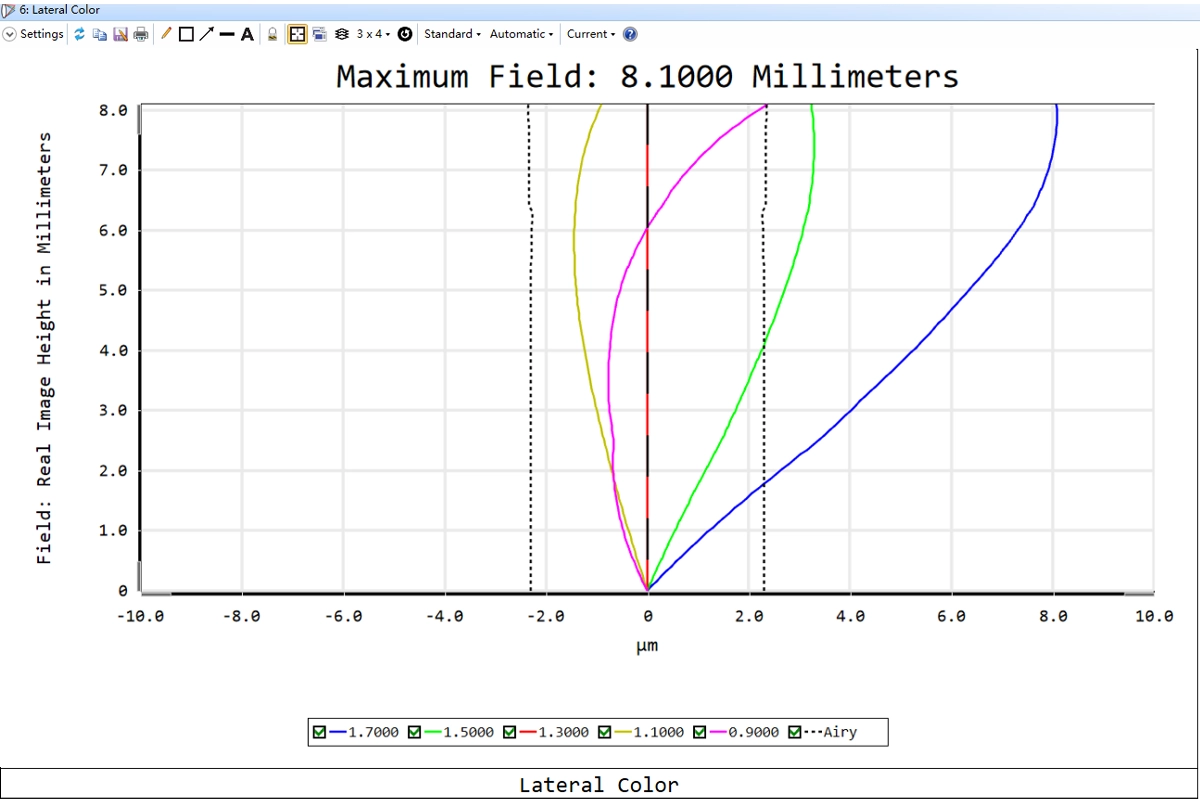

SWIR2514C 侧向颜色

SWIR3514C 固定镜头

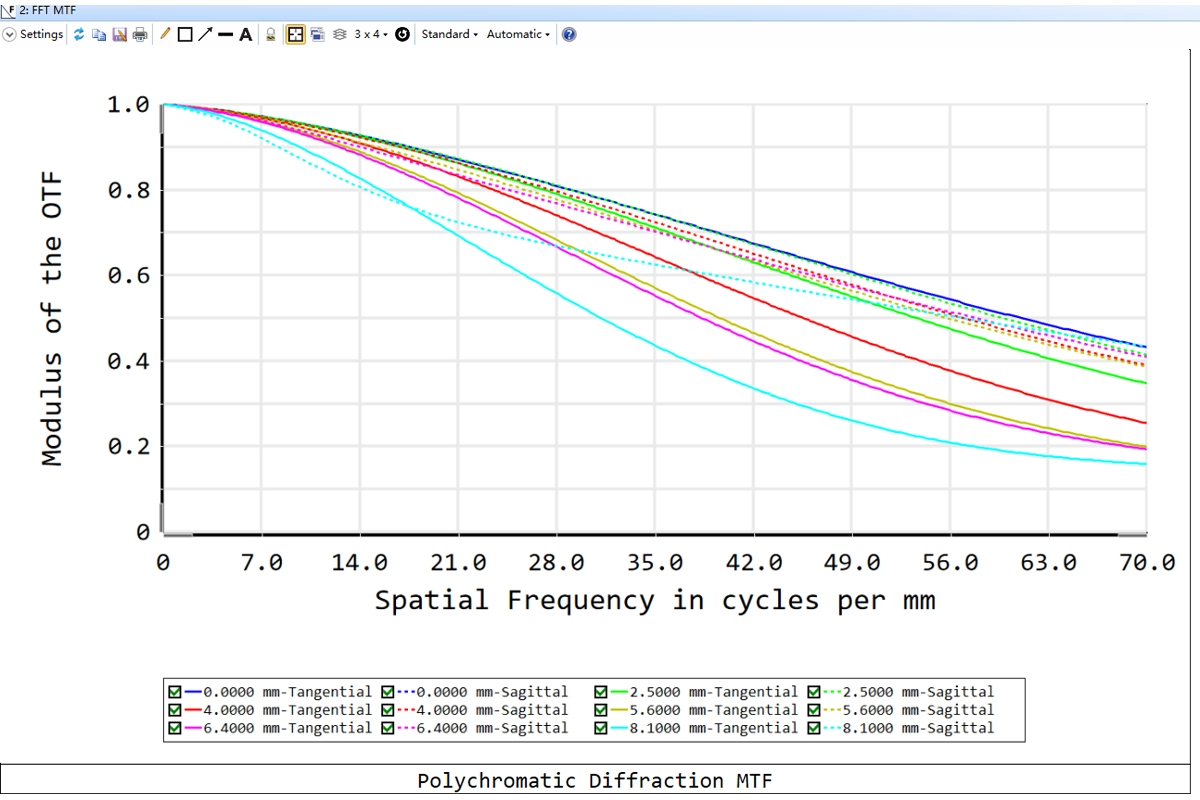

SWIR3514C MTF

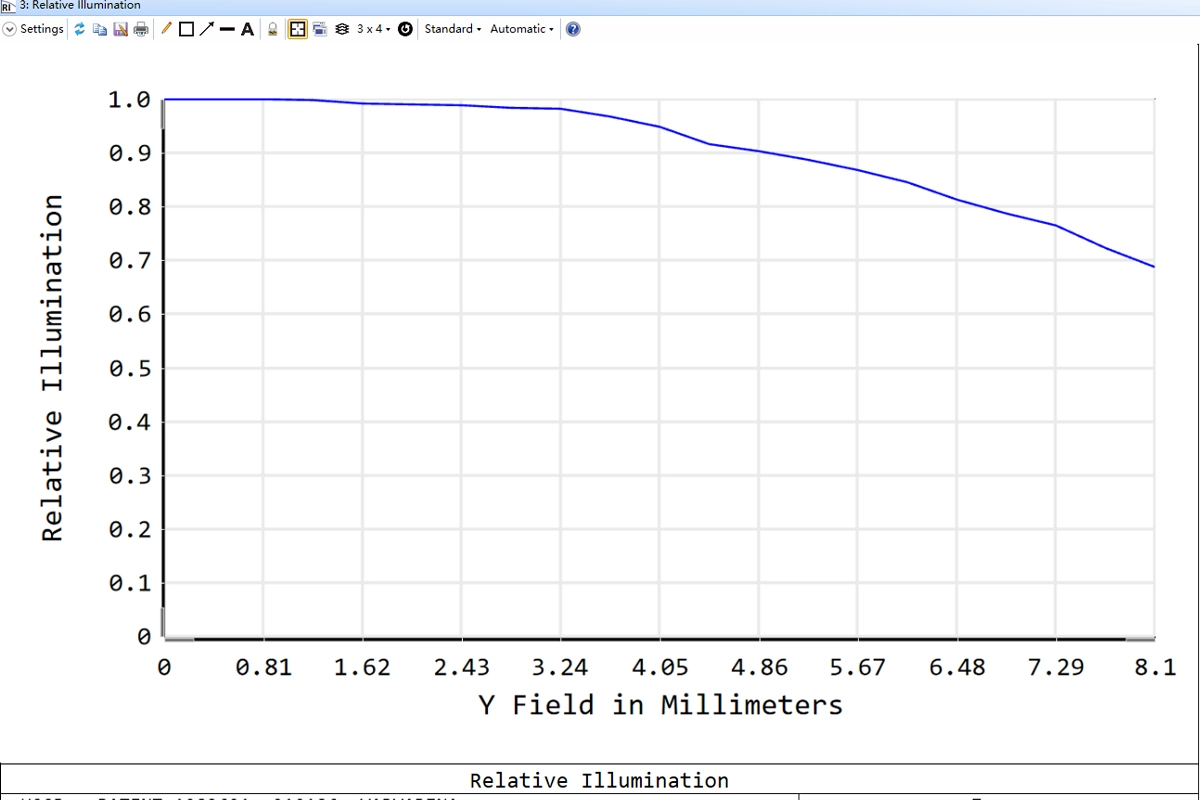

SWIR3514C 相对照明

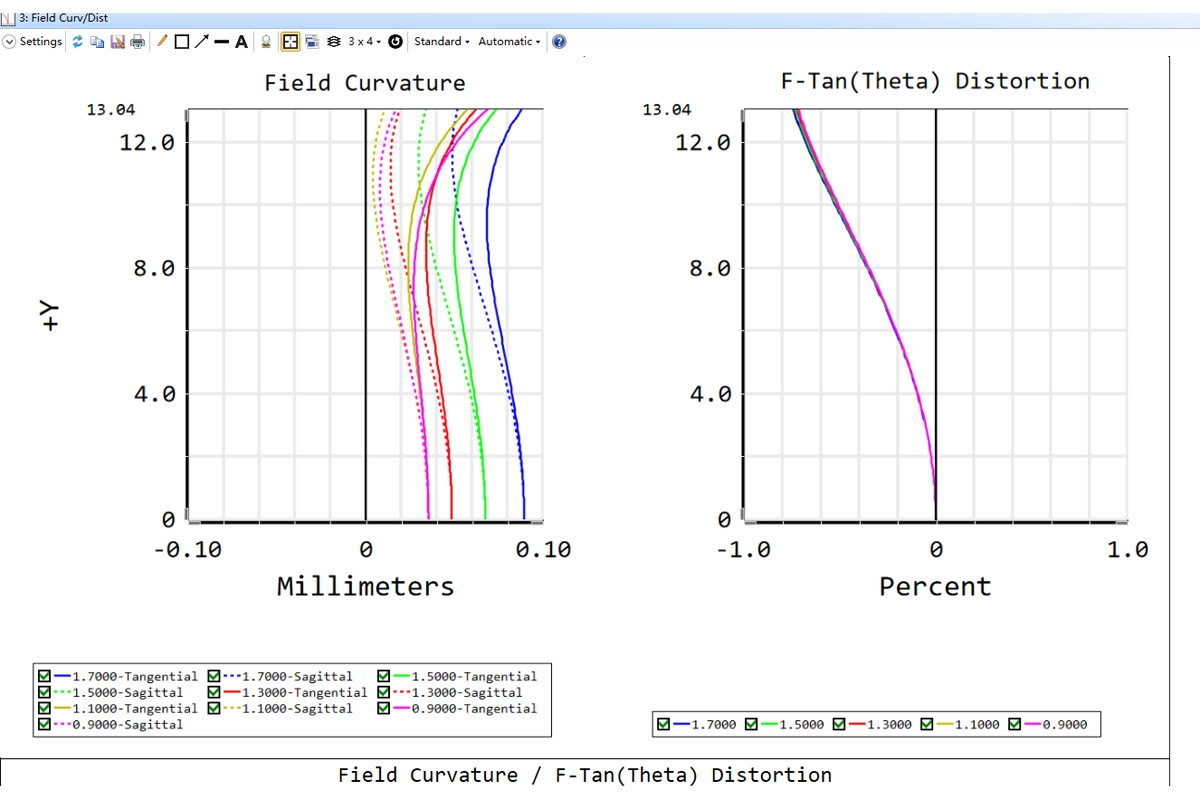

SWIR3514C场曲率F Tan（theta）失真

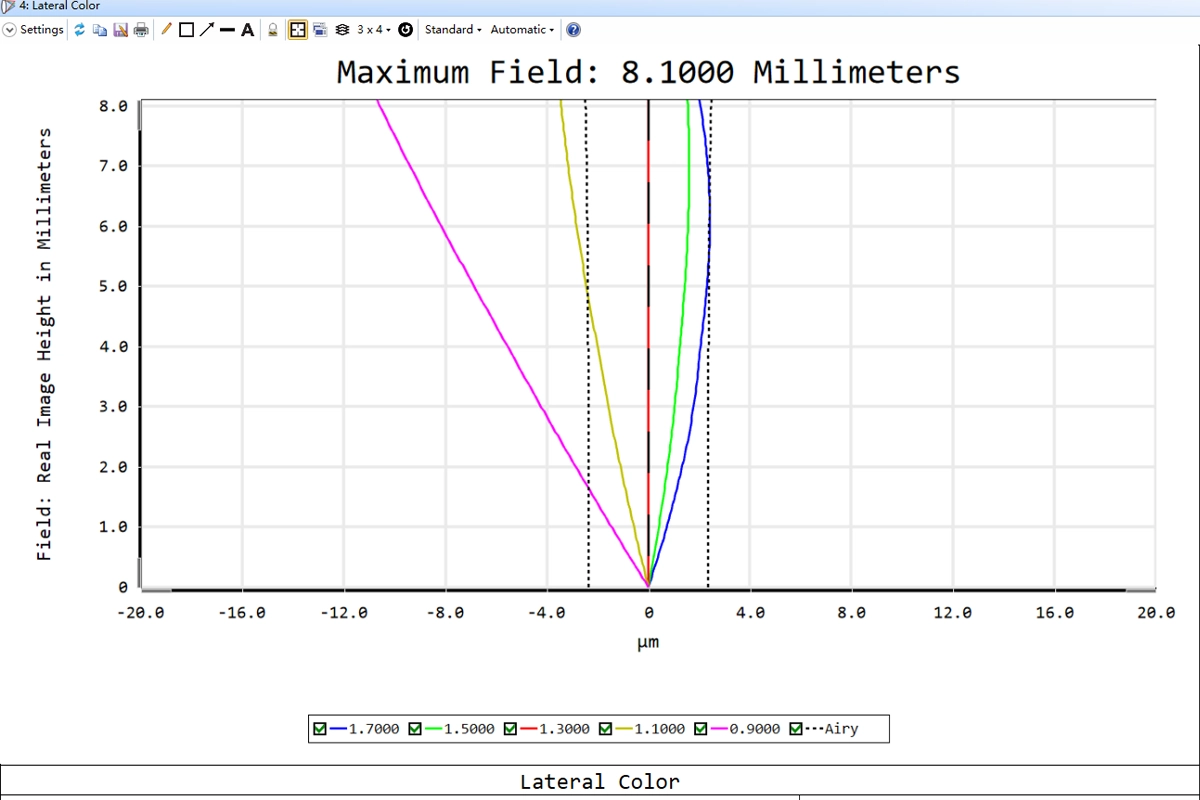

SWIR3514C 侧色

SWIR5014C 固定镜头

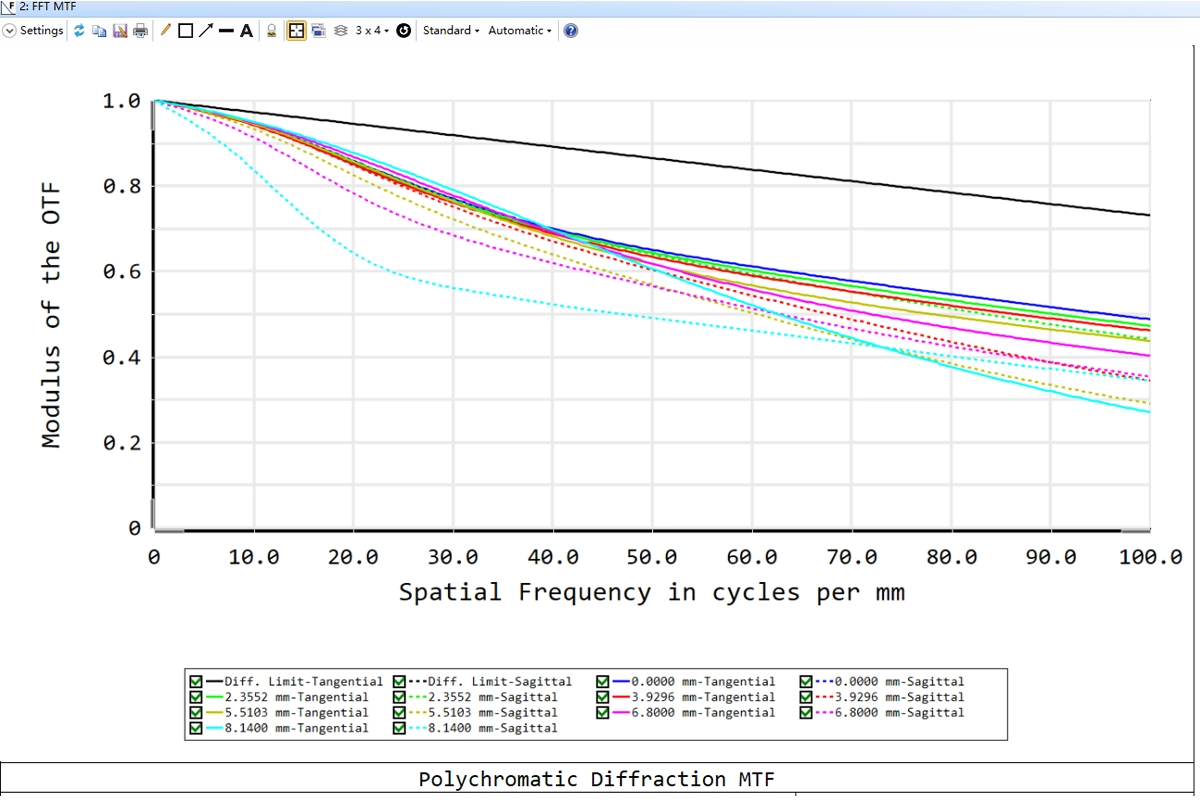

SWIR5014C MTF

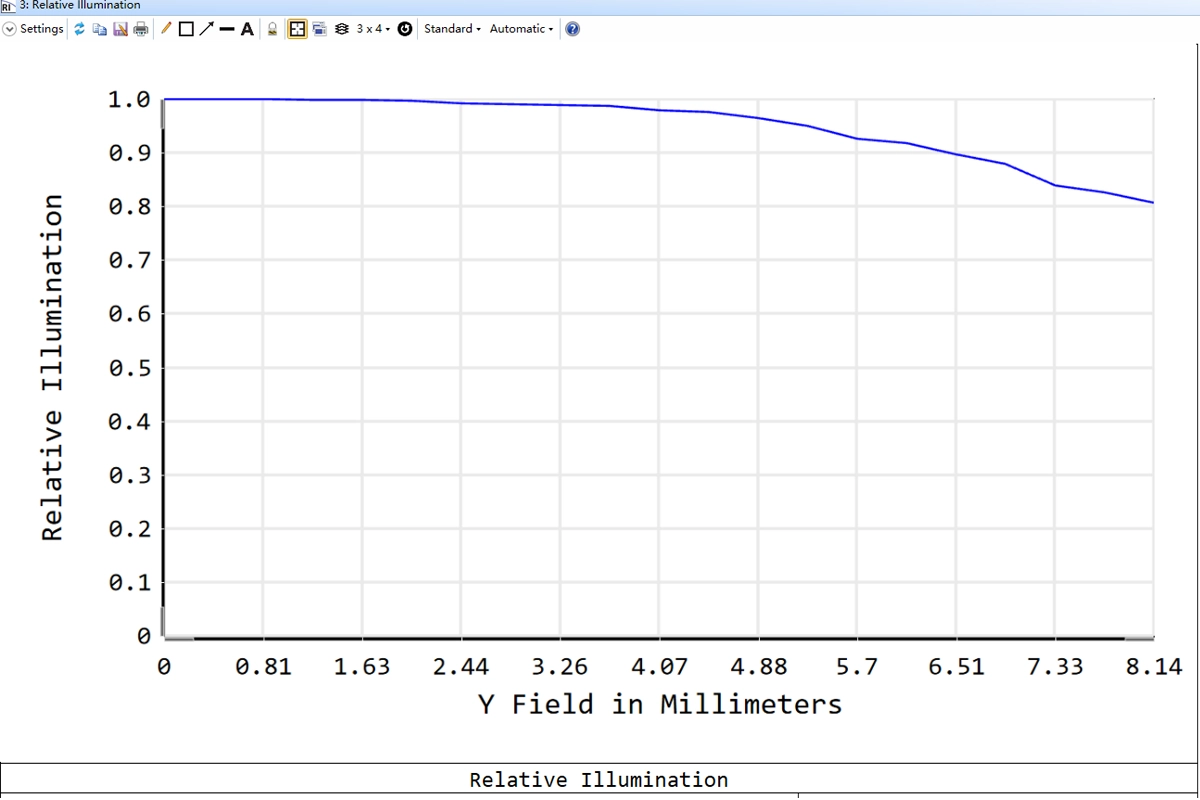

SWIR5014C 相对照明

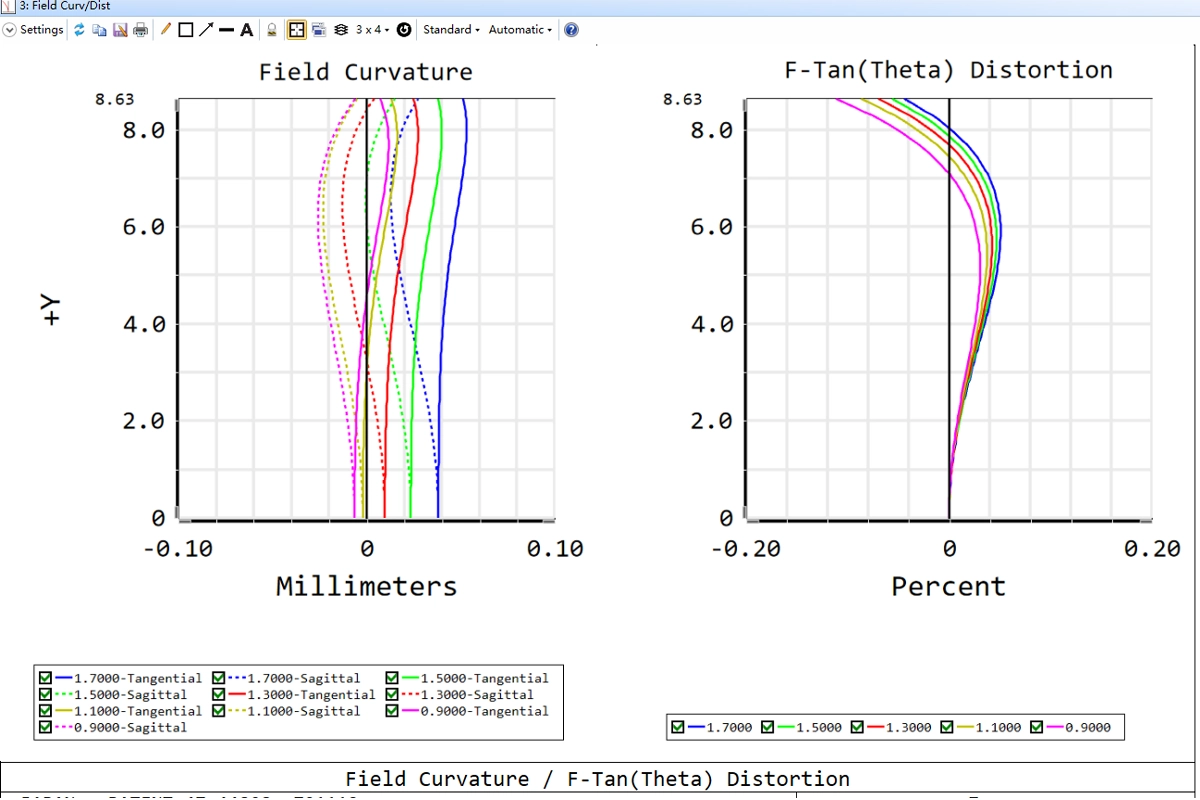

SWIR5014C 场曲率F Tan（theta）失真

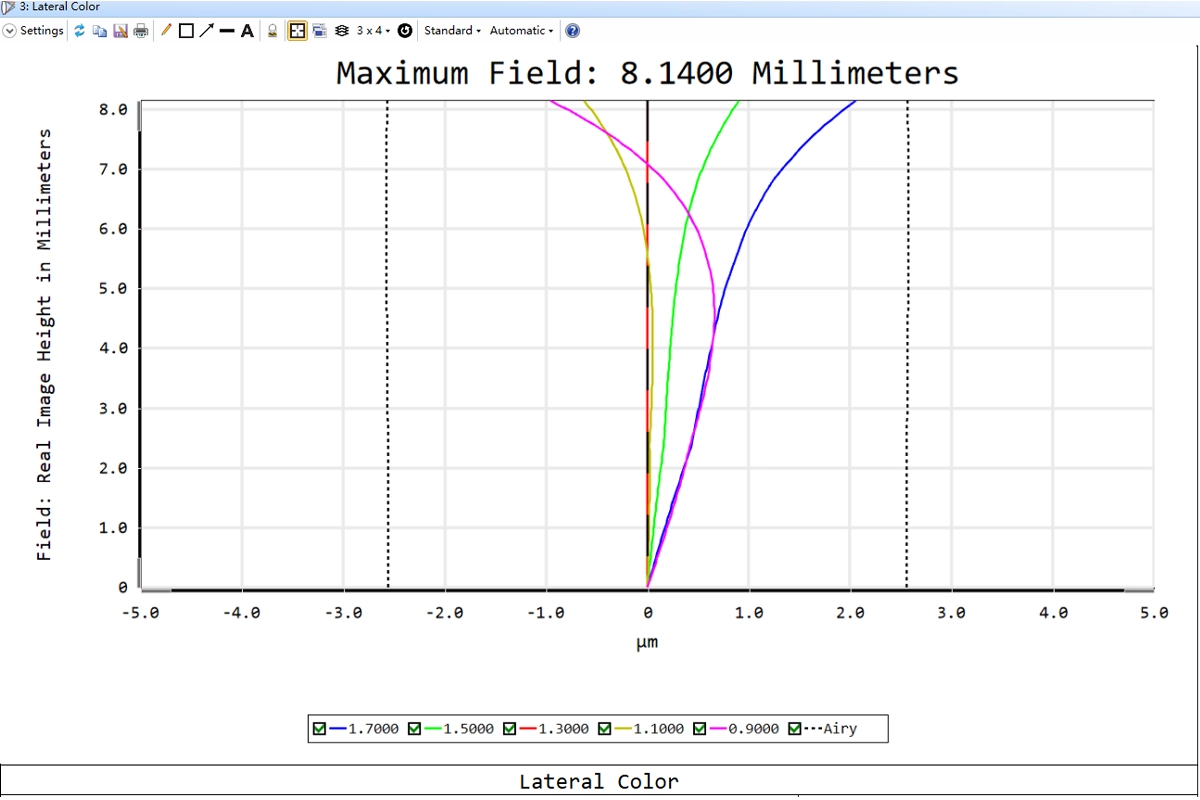

SWIR5014C 侧色

SWIR10020C 固定镜头

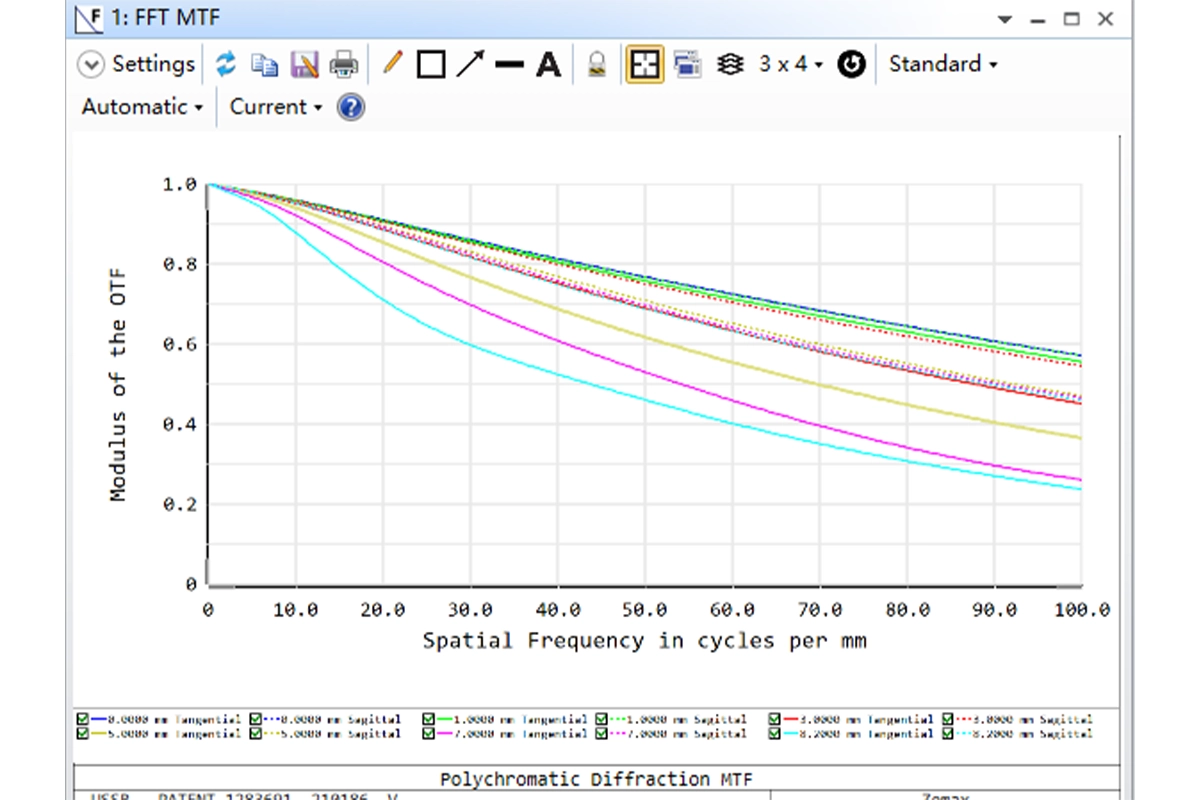

SWIR10020C MTF

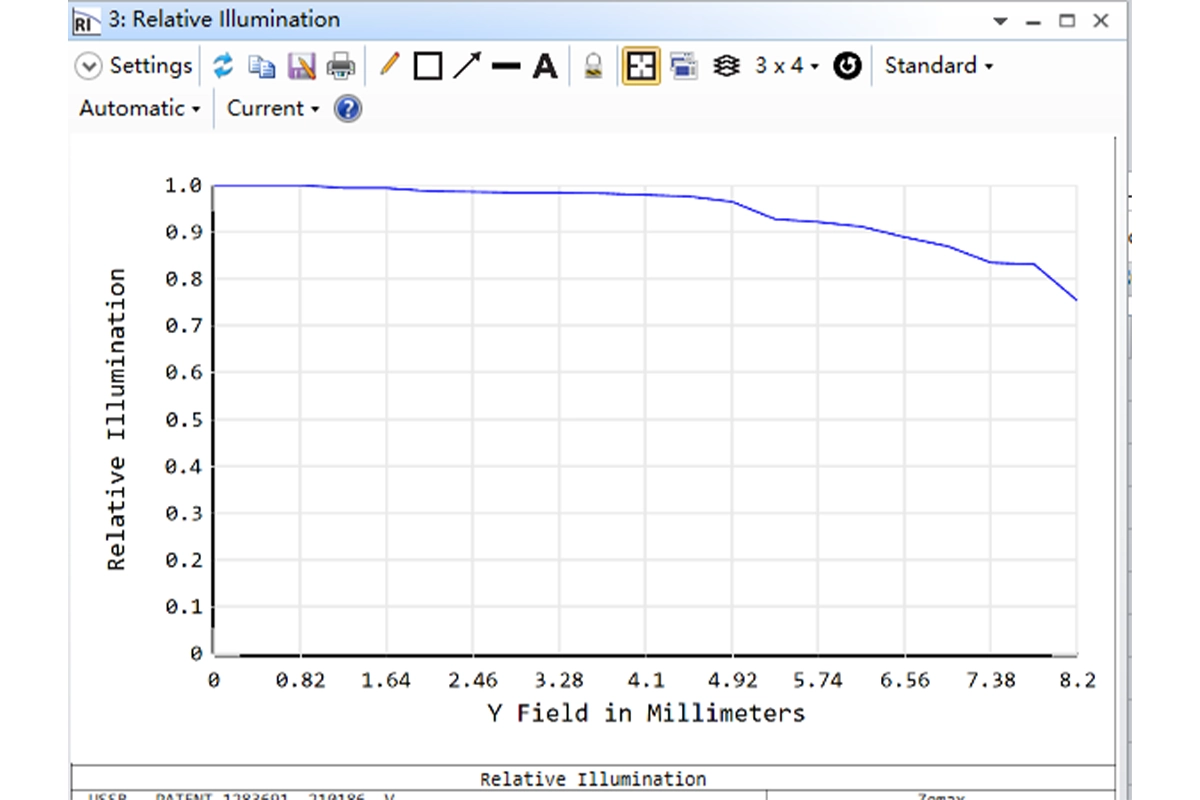

SWIR10020C 相对照明

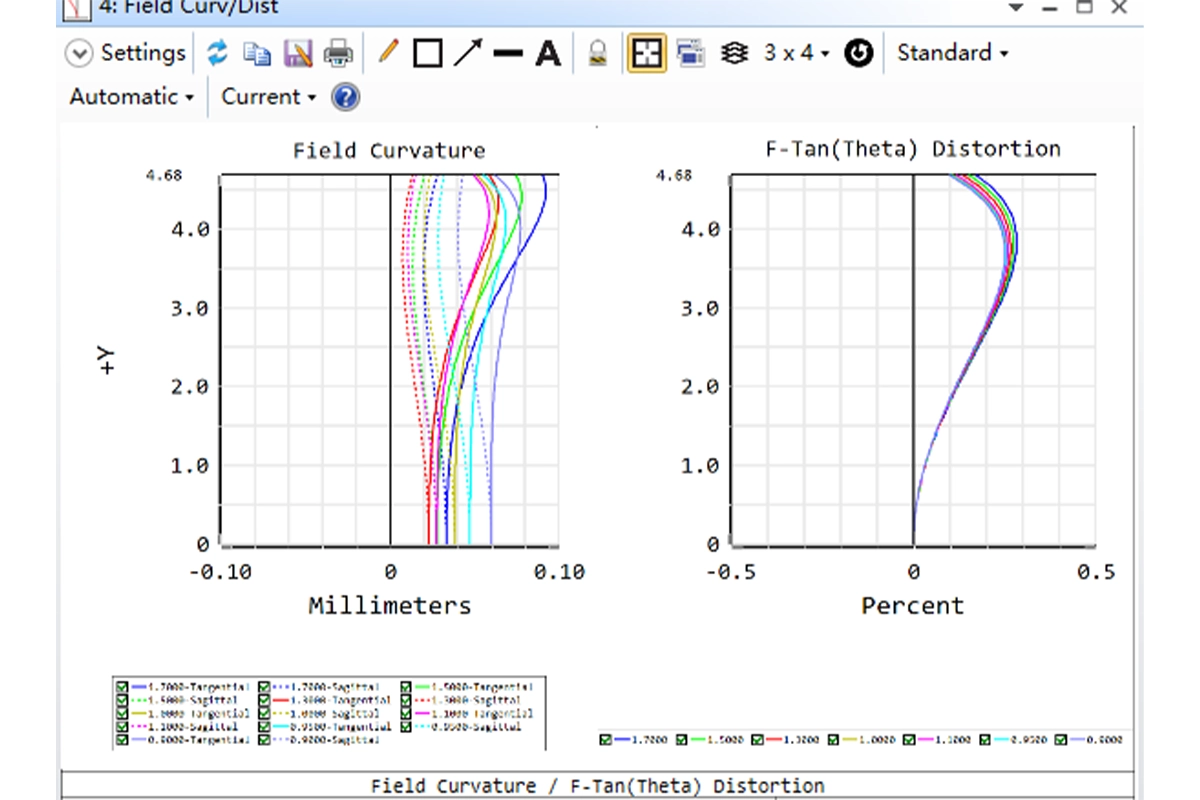

SWIR10020C 场曲率F Tan（theta）失真

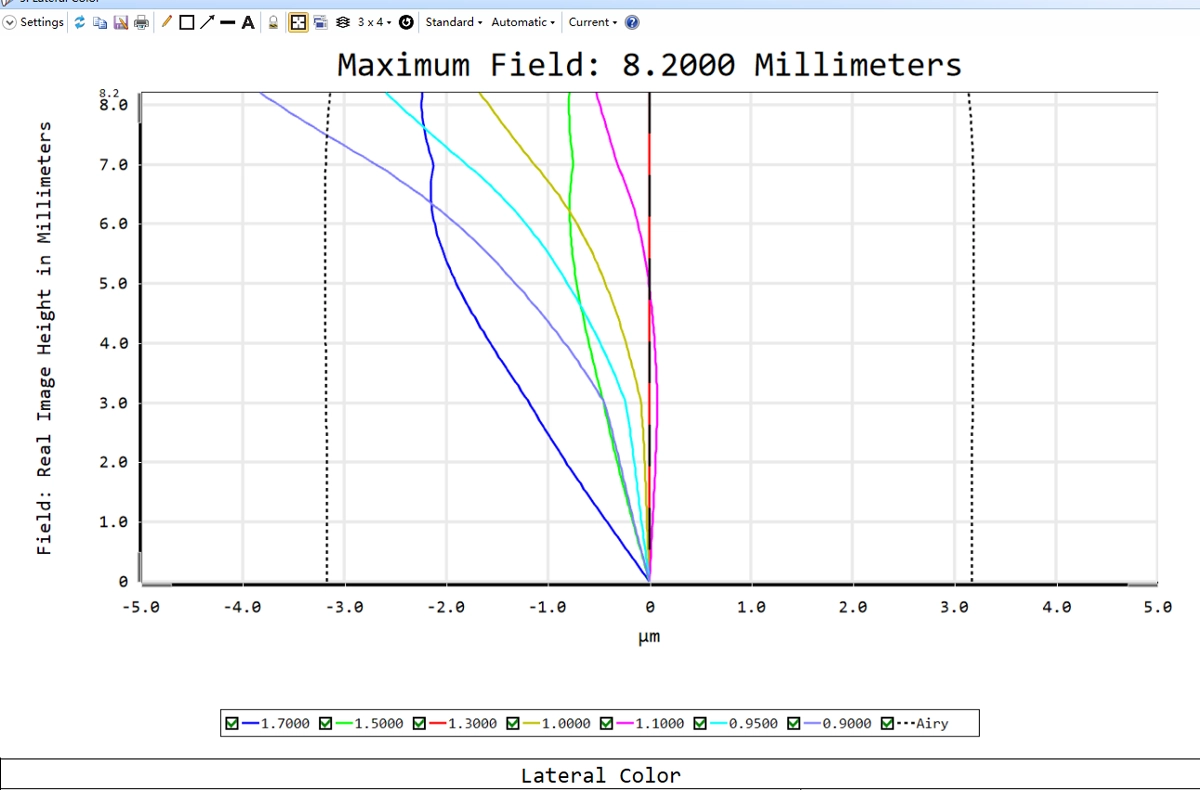

SWIR10020C 侧向颜色

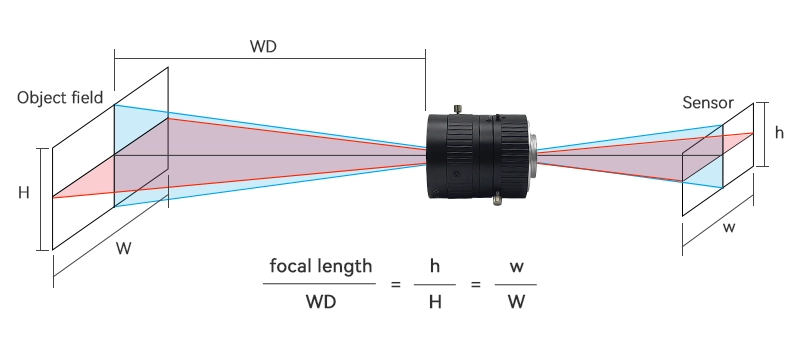

焦距

焦距指的是镜头光学中心（后主点）与成像焦点之间的距离，是镜头性能的关键参数。它决定了视角：焦距越短，视野越宽，可观测范围越广;焦距越长，视场越窄，观测区域越集中。

光圈

光圈控制进入镜头的光量——光圈越大，图像越明亮。该参数直接影响曝光时间，进而影响相机的响应速度。在白天拍摄中，如果光线过强，可以缩小光圈以防止过曝;在夜间或低光环境下，光圈可以放大以增加光线摄入，确保在不同光照条件下获得最佳成像性能。

界面

光学镜头接口指的是将镜头与相机机身连接的标准化机械安装口，用于确定兼容性并确保精确对齐，从而正确对焦到图像传感器上。在工业应用中，C卡口和CS卡口通常用于传感器尺寸较小的相机，而F卡口则通常用于较大传感器。线扫描相机中常见的接口包括M42、M58和M72卡口——本质上是指定直径的螺纹连接。

C卡口镜头代表了机器视觉领域的既定标准，兼容配备约20毫米（1.5英寸）对角线尺寸的图像传感器的相机。该接口支持涵盖焦距、分辨率和工作距离的多种规格。Attostek提供的所有SWIR固定镜头均设计为C卡口连接。

决议与MTF

透镜分辨率，也称为分辨力，指的是区分两个相距较近点的能力。为了实现最佳性能，镜头分辨率必须与图像传感器的像素大小适当匹配。

透镜分辨率通常通过调制传递函数（MTF）曲线来表征，该曲线展示了空间频率与传递函数值之间的关系。MTF曲线的水平轴表示空间频率，单位为每毫米线对数（lp/mm），表示两点间距的距离。纵轴表示传递函数值，表示两个相邻点的区分程度。

低空间频率下的MTF值反映镜头对比度表现，而高空间频率下的MTF表示镜头解析能力。理想的成像镜头呈现出从低频到高频逐渐下降的MTF曲线。

最大传感器尺寸

最大传感器尺寸决定了镜头和相机的兼容性。镜头投射一个圆形图像圆，而相机传感器是矩形的，这意味着最终保存的图像也是矩形的。镜头的“最大传感器尺寸”指的是镜头设计时能够完全覆盖的最大图像传感器尺寸

当使用较大的传感器时，传感器的边缘会超出镜头的成像圈，导致照片周围出现暗角或黑色边框。

使用较小传感器时，仅捕捉图像圆的中心部分，导致视野缩小，视角变窄。

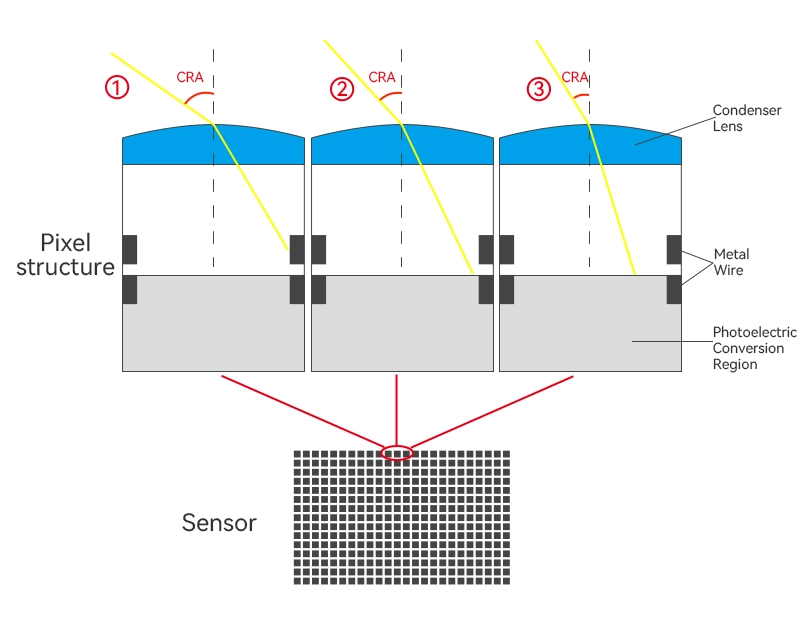

雷·安格尔警长

透镜的主射线角（CRA）指的是透镜主射线与其光学轴之间的夹角。相机传感器的CRA表示传感器像素能够有效接收光的最大入射角。如果入射光角超过传感器设计的CRA限制，传感器将无法正确捕捉光线

为确保最佳成像性能，通常要求镜头CRA与传感器CRA相匹配，且镜头CRA不得超过传感器。

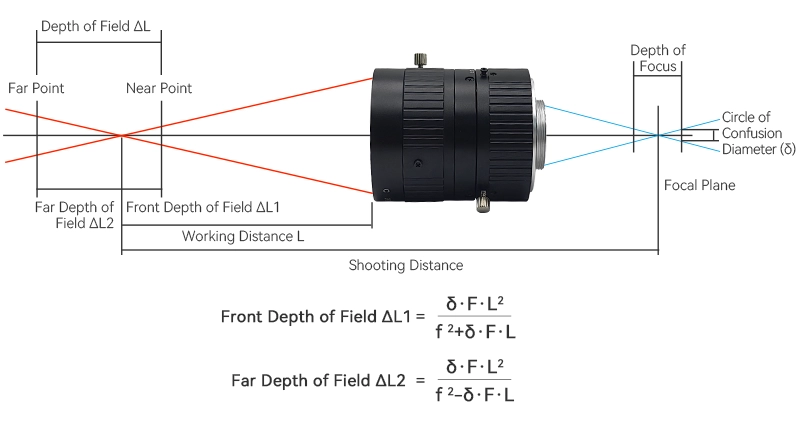

景深

景深指的是焦点平面前后轴向范围，在该范围内物体在图像中仍能显得相当清晰。该范围包括前景深（焦平面前的清晰区）和后景深（焦平面后方的清晰区）。这两个区域的总和构成了景深总量

影响景深的主要因素有三个：光圈大小、工作距离和镜头焦距。增加景深可以通过以下方式实现：

缩小光圈大小（即使用更大的f值）
增加工作距离
使用焦距较短的镜头

问1：什么是SWIR？

“SWIR”一词是短波红外（Short Wavelength Infrared）的缩写，也常被称为短波红外。短波红外通常指的是900纳米到2500纳米之间的光波长带。

问2：短波红外（SWIR）镜头到底是什么，它是如何工作的？

单波红外透镜是一种专门设计用于聚焦短波红外光谱的光学透镜，通常在0.9至1.7微米（μm）之间。透镜的工作原理是收集物体反射的短波红外光，并将其聚合成到专用传感器上，如砷化镓（InGaAs）探测器，然后将光电信号转换为灰度图像。

问3：为什么我不能直接用标准可见光镜头进行SWIR成像？

虽然物理上可以将可见光镜头安装在短波红外相机上，但图像质量会严重受损。标准光学眼镜和防反射涂层针对可见光谱（400-700nm）进行了优化。用于短波红外时，这些镜头存在显著的光学像差，尤其是色差，分辨率也大幅下降。这是因为玻璃元件无法将较长的短波红外波段聚焦到同一点，导致图像模糊。真正的深夜红外优化镜头采用特殊玻璃类型和涂层，确保所有短波波长都能正确对焦，实现高对比度和高分辨率。

适用于 C 接口短波红外相机的 6 mm – 100 mm 定焦镜头

为满足短波红外（SWIR）成像的多样化应用需求，AttosTek 提供一系列高性能短波红外镜头。该系列覆盖 6 mm 至 100 mm 焦距，标配 F1.4 至 F2.0 的大光圈，确保即使在弱光条件下也能获得高信噪比和卓越的图像质量。用户可根据视场、工作距离和分辨率要求灵活选择不同型号，为安防监控、工业检测和科学研究等应用中的短波红外相机提供高灵敏度和多样化的场景适应能力。
