问1、两款原厂滤光片分别适配哪些细分应用？

标配 LPF390H（400–1800nm）：覆盖可见光 + 完整短波红外，适配果蔬检测、通用物料分选、可见光红外对照实验、广谱材料光谱分析。选配 LPF1000H（1030–1800nm）：滤除全部可见光，仅保留红外波段，适配硅晶圆、光伏 EL 检测、烟尘安防、纯红外专项光谱实验。

问2、SWIR035A系列四款相机该如何选型？

四款相机均搭载 Sony IMX992 SenSWIR InGaAs 传感器传感器，像元尺寸、分辨率、制冷完全一致，故成像质量完全一致，仅数据接口、帧率不同。其中SWIR035AU相机适合实验室、小型台式设备、短距离传输，即插即用。 SWIR035AG相机使用网线传输数据，可远距离传输，适配工业长距离布线，工业自动化产线，物料分选首选。 SWIR035ACXP具有高带宽稳定输出，适合高速激光监测、高精度半导体在线检测；需搭配专用 CXP 采集卡。 SWIR035ACL相机带宽上限高，适配传统视觉采集系统、科研高帧采集平台，配套 CLView 软件。

问3：相机软件录制视频的时候，想保留所有的原始信息，哪个视频格式是不压缩的？

相机录制视频不压缩可选用avi格式录制，在编码器处设置不压缩格式即可。

问4：目前只有ImageView软件的文档，有没有相机的详细一点的文档和说明书？

对于SWIR035A10G相机有SWIR035A系列说明书，该说明书内容包括相机参数、相机功能与特性、外部IO接口定义及电气特性、Attosview程序介绍、CameraLink相机应用程序等。

500万像素，3.45μm像元，400-1700nm短波红外相机

概述

规格

尺寸与端口

触发(输入输出接口)

镜头指南

软件

特点

FAQ

反馈

SWIR035A 系列相机

SWIR035A 系列相机配备索尼IMX992 InGaAs传感器，具备3.45 µm像素尺寸，500万分辨率，确保高灵敏度和低噪点性能。支持USB3.0、GigE、CoaXPress和CameraLink等接口，适用于高速检测、激光束监测和科学实验成像等应用。

特点

400–1700 nm 光谱响应

2560×2048分辨率，3.45 µm像素尺寸

全局快门，高速采集

12位（特定型号可选8/10/12位）

硬件ROI与外部触发

512MB缓存（型号相关）

CE/FCC Cerifcation，多平台 SDK

软件

AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。该SDK支持C/C++、C #/VB.net、Python、Java等开发语言，并支持第三方语言，包括LabVIEW、MATLAB、Micro-Manager、DirectShow和TWAIN等。

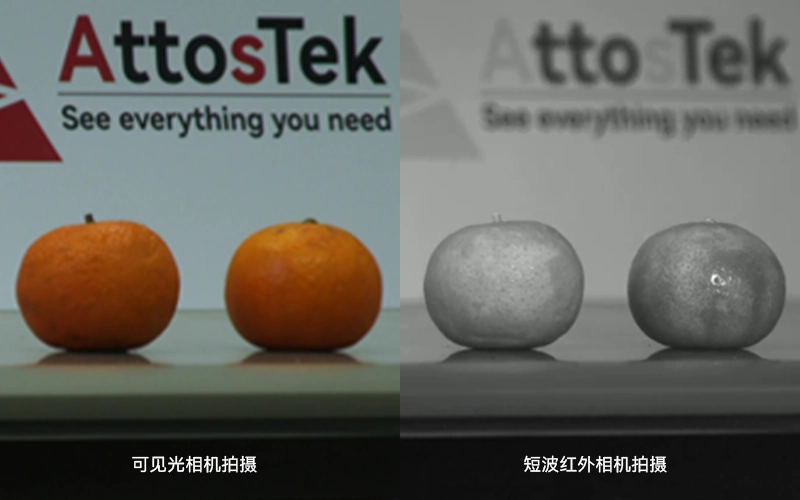

由SWIR相机拍摄的图像

短波红外相机广泛应用于多个领域，包括工业检验、机器视觉、材料分拣、食品检测、科学研究、医学诊断、安全监控、过程控制和运输。它们在材料分析、湿度检测、穿透雾霾/烟雾和夜间监测方面表现尤为出色。

通用规格
传感器类型	Sony IMX992 InGaAs
光谱范围	400-1700nm
像元尺寸	3.45µm×3.45µm
靶面尺寸	1/1.4″
硬件图像缓存	512MB
转换增益	10.3e⁻/ADU（HCG）17.29e⁻/ADU（LCG）
动态范围	51.36dB（HCG）51.47dB（LCG）
读出噪声	111.88e⁻（HCG）,186.61e⁻（LCG）
满井容量	41.39ke⁻（HCG）69.92ke⁻（LCG）
最大信噪比	46.17dB（HCG）48.45dB（LCG）
灵敏度	TBD
暗电流	TBD
增益范围	1-15x
曝光时间范围	15µs-60s
快门模式	全局快门
数字 IO	1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
数据格式	12Bit/8Bit
制冷温度	-5°C（环境温度20℃）

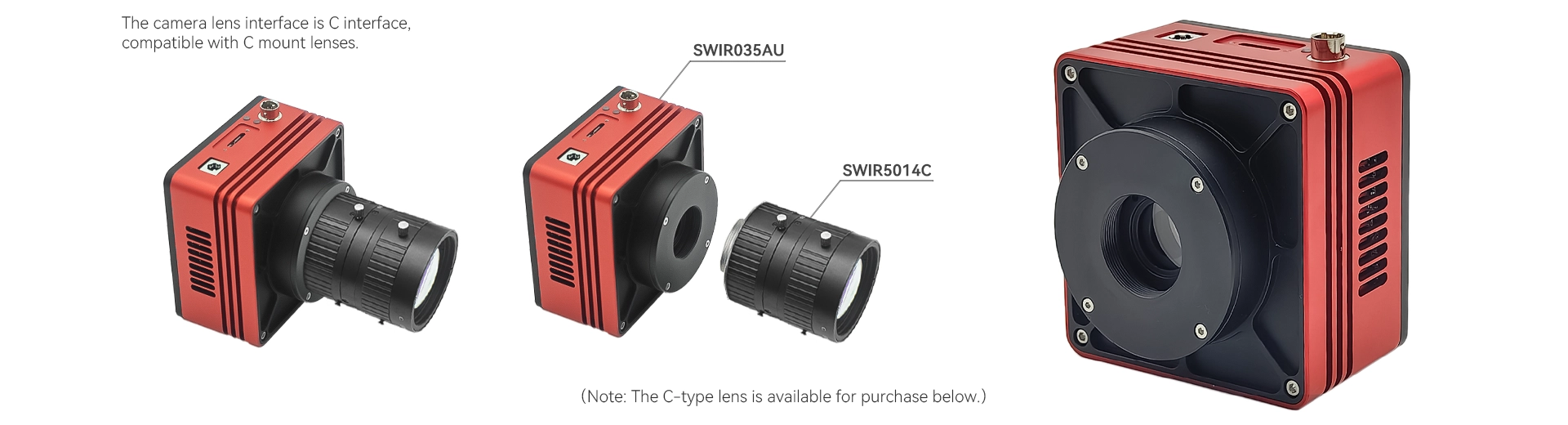

光学接口	C 接口
滤光窗片	400-1800nm（标配LPF390H）；1030-1800nm（选配LPF1000H）
CRA	2.35°
重量	<390g
操作系统	Win32/WinRT/Linux/macOS/Android
温度	工作温度-20-60℃，储藏温度-40-85℃
湿度	工作湿度20%-80%，无冷凝 ; 存储湿度20%-80%，无冷凝
认证	CE，FCC

量子效率曲线

* 蓝色曲线：400-1800nm 标配滤光片
* 红色曲线：1030-1800nm 选配滤光片

SWIR035AU 制冷相机尺寸与端口

参数	规格
尺寸	808045.5mm
接口	C mount

项目	规格
1	USB3.0 端口
2	直流12V电源
3	外部IO连接端口

SWIR035AG 制冷相机尺寸与端口

参数	规格
尺寸	808045.5mm
接口	C mount

序号	规格
1	USB3.0 接口
2	DC 12V 电源接口
3	外部IO接口

SWIR035ACL 制冷相机尺寸与端口

参数	规格
尺寸	757581.9mm
接口	C mount

序号	规格
1	外部 IO 接口
2	DC 12V 电源接口
3	CameraLink1
4	CameraLink2

SWIR035A系列相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

颜色	管脚	信号	信号描述说明
白色	1	GDN	非隔离信号及电源地
红色	2	12V	12VDC电源输入
蓝色	3	OPTO_GND	光耦隔离信号地
黄色	4	DIR_GPIO0	非隔离信号（软件可配置输入/输出）（line2）
黑色	5	DIR_GPIO1	非隔离信号（软件可配置输入/输出）（line3）
绿色	6	OPTO_IN	光耦隔离输入信号（line0）
粉色	7	OPTO_OUT	光耦隔离输出信号（line1）

I/O 电器特性

光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

图1：输入逻辑电平

光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2：光耦隔离输出电气特性
参数名称	参数符号	参数值
输出逻辑低电平	VL	742mV
输出逻辑高电平	VH	4.134V
输出上升时间	TR	4us
输出下降时间	TF	1.8us
输出上升延迟	TDR	12us
输出下降延迟	TDF	2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压	外部电阻	VL	输出电流
3.3V	1KΩ	510mV	2.82mA
5V	1KΩ	742mV	4.31mA
12V	2.4KΩ	795mV	4.68mA
24V	4.7KΩ	850mV	4.97mA

输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

图3：输入逻辑电平

图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压	外部电阻	VL(GPIO)
3.3V	1KΩ	0.11V
5V	1KΩ	0.167V
12V	2.4KΩ	0.184V
24V	4.7KΩ	0.385V

表 5：非隔离输出电气特性
参数名称	参数符号	参数值
Output rise time	TR	0.08us
output fall time	TF	0.02us
Output rise delay	TDR	0.1us
Output fall delay	TDF	0.04u

SWIR035A系列相机传感器特性

SWIR035A系列相机传感器
图像圈与像素面积之间的关系

SWIR035A系列相机传感器
CRA特征

SWIR035A系列相机传感器主光线入射角与暗角特性

水平角度下的暗角特性

垂直角度下的暗角特性

AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其适配系统包括：

x86：XP SP3 及以上；CPU 支持 SSE2 及以上
x64：Win7 及以上

SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

SDK 支持平台包括：Win32以及WinRT，macOS，Linux，Android

Win32 支持的版本如下：

x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
x64：Win7 及以上版本；
arm：Win10 及以上版本；
arm64：Win10 及以上版本；

第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载

SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载

第三方软件

DirectShow 驱动:

下载

Micromanager驱动:

下载

TWAIN SDK驱动:

下载

采集卡软件

对于 SWIR0503ACL短波红外相机（CameraLink接口），推荐使用的图像采集卡：

Magewell：

下载

FIREBIRD：

下载

Hikvision：

下载

对于 SWIR0503ACXP短波红外相机（CoaxPress接口），推荐使用的图像采集卡：

Magewell：

下载

推荐电脑配置

推荐电脑配置
操作系统	Microsoft® Windows® XP / Vista /7/8/10/11(32位和64位)、Mac OSX、Linux
处理器(CPU)	≥3.0 GHz Intel Core i5 或更高
内存(RAM)	≥8 GB
硬盘	NVMe 固态硬盘（SSD）
显卡	独立显卡，≥256 MB 显存
主板	USB 3.0相机需要集成Intel USB 3.0控制器或一个空闲的PCIe 3.0×16插槽
网络	安装驱动程序需要网络连接

用户界面设计

下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。

功能	功能描述
运行模式	运行模式：视频模式或触发模式触发模式：软触发模式或外触发模式
去噪	相机硬件集成了去噪功能
自动曝光	自动曝光或手动曝光功能
增益	HG、MG、LG 3 种增益模式
帧率	支持帧率精确控制
ROI	相机支持单区域 ROI 功能，ROI 后最高帧率达 8000fps
翻转	支持垂直/水平翻转
自定义暗场校正	硬件支持最多 12 组用户自定义暗场校正图片功能
时间戳功能	可以开启或关闭时间戳。时间戳功能开启后，1-8 像素、9-16 像素和 17-24 像素的低 8bit 将被修改为：0-7：帧序号；8-15：帧时刻；16-23：触发信号计数
固件升级	相机支持固件在线更新功能
吸管功能	支持显示鼠标所在像素位置的灰度值
直方图显示	支持直方图显示和统计功能
刨面线功能	支持刨面线数据查看功能
区域灰度统计	支持自定义区域的平均灰度统计功能
DC12V 供电和制冷系统	1）相机的制冷系统分为传感器内置 TEC 制冷片，采用外部散热结构和风扇辅助散热，工作温度可调至特定数值，有效制冷温度可低于环境温度 40°C，高效的制冷系统保证了极低的暗电流水平； 2）TEC 系统采用 PID 算法控制，使 TEC 精确的调节传感器到目标温度，温度偏差为 0.3°C；

问1、两款原厂滤光片分别适配哪些细分应用？
标配 LPF390H（400–1800nm）：覆盖可见光 + 完整短波红外，适配果蔬检测、通用物料分选、可见光红外对照实验、广谱材料光谱分析。

选配 LPF1000H（1030–1800nm）：滤除全部可见光，仅保留红外波段，适配硅晶圆、光伏 EL 检测、烟尘安防、纯红外专项光谱实验。
问2、SWIR035A系列四款相机该如何选型？
四款相机均搭载 Sony IMX992 SenSWIR InGaAs 传感器传感器，像元尺寸、分辨率、制冷完全一致，故成像质量完全一致，仅数据接口、帧率不同。其中SWIR035AU相机适合实验室、小型台式设备、短距离传输，即插即用。

SWIR035AG相机使用网线传输数据，可远距离传输，适配工业长距离布线，工业自动化产线，物料分选首选。

SWIR035ACXP具有高带宽稳定输出，适合高速激光监测、高精度半导体在线检测；需搭配专用 CXP 采集卡。

SWIR035ACL相机带宽上限高，适配传统视觉采集系统、科研高帧采集平台，配套 CLView 软件。
问3：相机软件录制视频的时候，想保留所有的原始信息，哪个视频格式是不压缩的？
相机录制视频不压缩可选用avi格式录制，在编码器处设置不压缩格式即可。
问4：目前只有ImageView软件的文档，有没有相机的详细一点的文档和说明书？
对于SWIR035A10G相机有SWIR035A系列说明书，该说明书内容包括相机参数、相机功能与特性、外部IO接口定义及电气特性、Attosview程序介绍、CameraLink相机应用程序等。

500万像素，SWIR035A系列短波红外相机，配备InGaAs传感器

型号	SWIR035AU	SWIR035A10G	SWIR035ACXP	SWIR035ACL
帧率 & 分辨率	8 Bit:61.9fps@2560×2048、135.7fps@1280×1024 12 Bit:35.5fps@2560×2048、135.7fps@1280×1024	8 Bit:165fps@2560×2048、322fps@1280×1024 10 Bit:150fps@2560×2048、290fps@1280×1024 12 Bit:90fps@2560×2048、172fps@1280×1024	8 Bit:131fps@2560×2048、252fps@1280×1024 10 Bit:120fps@2560×2048、231fps@1280×1024 12 Bit:70fps@2560×2048、135fps@1280×1024	10 Bit:100fps@2560×2048、322fps@1280×1024 12 Bit:61fps@2560×2048、187fps@1280×1024
Binning模式	软件2×2、3×3、4×4			不支持
数据接口	USB3.0	10GigE	CoaXPress 2.0 (CXP-10×1)	CameraLink
供电方式	USB3.0接口供电 12V 3A电源适配器供电	12V 3A电源适配器供电	CoaXPress接口供电 12V 3A电源适配器供电	12V 3A电源适配器供电
功耗	<25W	TBD	<25W(制冷)	TBD
尺寸	80mm×80mm×45.5mm			75mm×75mm×81.9mm
软件	AttosView/完整的SDK开发包			AttosView/完整的SDK 开发包/CLView

产品型号

文档

货期

价格

选择数量

SWIR035AU

400-1700nm InGaAs短波红外相机，500万像素，3.45 µm 像元，USB 3.0接口

2 周

¥180,000.00

SWIR035A10G

400-1700nm InGaAs短波红外相机，500万像素，3.45 µm 像元，10G接口

2 周

¥180,000.00

SWIR035ACL

400-1700nm InGaAs 短波红外相机，500万像素，3.45 µm 像元，CameraLink接口

2 周

¥185,000.00

SWIR035ACXP

400-1700nm InGaAs 短波红外相机，500万像素，3.45 µm 像元，CXP接口

2 周

¥185,000.00

可选配件——镜头

为满足短波红外（SWIR）成像的多样化应用需求，Attostek 推出了一系列高性能短波红外镜头。该系列产品覆盖 6mm 至 100mm 焦距范围，标配 F1.4 至 F2.0 大光圈，即使在弱光条件下也能保障高信噪比与出色的图像质量。用户可根据视场角、工作距离及分辨率要求，灵活选择相应型号。该系列镜头为 SWIR 相机在安防监控、工业检测及科学研究等应用中提供了高灵敏度与卓越的场景适应能力。
