红外成像技术通过捕捉人眼不可见的红外辐射，将“无形”的温度与光影信息转化为可视化图像，是当代光学传感领域的重要分支。依据探测波长的不同，红外相机可分为短波红外（SWIR）、中波红外（MWIR）和长波红外（LWIR）三大类。这三类相机在物理原理、性能特征和应用场景上各具独到之处，下面对三类相机分别介绍。
短波红外相机
1. 工作原理
短波红外（SWIR）相机通常波长范围在0.9～1.7μm（可拓展到波段0.4-2.7μm），其可穿透硅片、塑料及雾霾，实现隐蔽缺陷检测。与中长波红外相机依赖物体自身热辐射的成像逻辑不同，SWIR相机采用反射成像为核心——类似于可见光相机的工作方式。当短波红外光照射到目标物体表面后发生反射，反射光经光学镜头汇聚至传感器，传感器材料将光子信号转化为电信号，再通过模数转换与信号处理，最终生成可视化的灰度图像。由于采用反射式成像，SWIR图像的分辨率和细节表现力可与可见光图像相媲美。
2. 核心传感器与材料
SWIR相机的核心技术在于传感器材料。目前主流的SWIR探测器采用铟镓砷（InGaAs）材料，该材料通过合金组分调控可实现0.87μm～3.5μm范围内的宽谱响应，具有量子效率高、迁移率优异、响应率高的突出优势。InGaAs传感器通常无需低温制冷，可在室温条件下工作，但工艺难度较高，成本昂贵。此外，碲镉汞（HgCdTe）和量子点（CQD）材料也是短波红外领域的重要探测材料。
3. 性能特点
SWIR相机具备四大不可替代的优势：
- 全天候与强穿透能力：SWIR波长比可见光更长，受大气散射影响更小，可穿透雾、霾、烟尘等遮挡物，同时还能穿透硅晶圆、塑料、玻璃等薄型材料，实现表层之下的缺陷检测。
- 高分辨率与低噪声成像：反射成像的特性使其图像细节可与可见光灰度图媲美，配合TEC制冷技术与低噪声传感器，在微光环境下也能有效抑制噪声。
- 弱光夜视能力：大气中天然存在微弱“夜天光”，SWIR能够敏锐捕捉这些光线，无需主动照明即可实现夜间观测。
- 光谱“指纹”识别：不同物质在SWIR波段具有独特的吸收特征。例如，水分在1450nm附近有强烈的吸收峰，这使SWIR能够像“化学眼”一样精准识别物质成分。

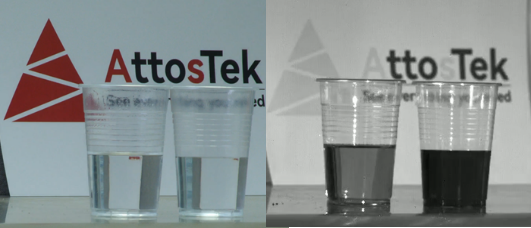

可见光和SWIR相机拍摄同色油和水成像
4. 主要应用
SWIR技术的应用场景十分广泛，涵盖工业检测、军事与安防、医疗与生物等多个领域。
- 在工业检测领域，SWIR相机可用于半导体晶圆内部缺陷检测、光伏质检、塑料分选与食品水分检测等。SWIR线扫描相机的市场增长主要受到工业检测、半导体制造、光伏质检和智能交通系统等领域对高精度高速成像需求的驱动。
- 在军事与安防领域，SWIR是夜视装备、无人机侦察和伪装识别的关键工具，能穿透伪装并在黑夜中提供清晰影像。
- 在医疗与生物领域， 短波红外光的光子能量适中，能穿透生物组织（皮肤、肌肉、脏器等），向生物体内注入SWIR探针，而SWIR波段几乎没有组织自发荧光。能够对组织再生、免疫反应等生理过程进行动态、连续、可量化的监测。
二、中波红外（MWIR）相机
1. 工作原理
中波红外（MWIR）的工作波长范围为3～5μm。与SWIR的反射成像不同，MWIR相机捕捉的是物体自身发射的热辐射。高温物体（如工业熔炉、喷气发动机尾焰）在MWIR波段的辐射强度显著高于其他波段，这使得MWIR在高温目标探测方面具有天然优势。
2. 核心传感器与制冷技术
MWIR探测器主要采用碲镉汞（HgCdTe），锑化铟（InSb）和二类超晶格（T2SL）等探测材料。这类探测器灵敏度高、响应速度快，但通常需要制冷以降低暗电流和热噪声。制冷系统多采用斯特林制冷机，通过机械方式将探测器温度降至极低水平。
3. 性能特点
MWIR相机具有以下显著特性：
- 高温目标精准捕捉：对100℃至超过1000℃的高温热源极为敏感，可实现±0.1℃的温度分辨率。例如，MWIR热像仪能检测到化工设备表面0.3℃的异常温升，提前预警潜在故障。
- 大气传输窗口优势：3～5μm波段在大气中具有良好的透射特性，适合远距离成像和长距离目标识别。
- 高灵敏度与快速响应：制冷型光子探测器的响应速度极快，可捕捉毫秒甚至微秒级的瞬态热变化。
- 系统复杂性与成本较高：由于必须配备制冷系统，MWIR相机体积较大、功耗较高、造价昂贵，这限制了其在低成本民用领域的推广。
4. 主要应用
MWIR相机在高端工业、气体泄漏检测与国防领域发挥着不可替代的作用。
- 在航空航天与远距离侦察领域，MWIR可在数公里外的高温目标（如飞机发动机或车辆）与较冷背景之间形成高对比度图像，用于机载侦察、海面威胁探测和边境巡逻。
- 在工业过程监控中，MWIR应用于玻璃和钢铁制造炉的温度均匀性监测、激光焊接质量评估以及半导体制造中的热过程控制。
- 在气体泄漏检测方面，多种气体如甲烷、CO2、VOCs等，在MWIR波段具有强烈的特征吸收谱线，MWIR相机可对其进行可视化探测。

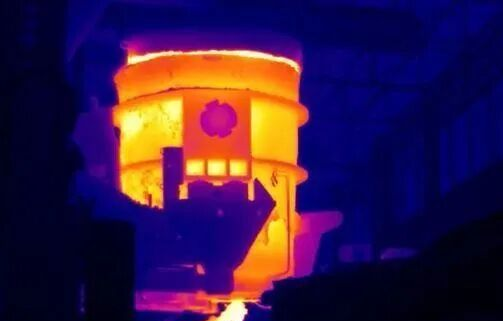

MWIR相机对工业熔炉成像
三、长波红外（LWIR）相机
1. 工作原理
长波红外（LWIR）的工作波长范围为8～14μm。在常温（约300K）条件下，物体的热辐射峰值恰好位于这一波段。这意味着所有环境温度下的物体，包括人体、车辆、建筑和机械设备，都会在LWIR波段发出可检测的热辐射。LWIR相机通过捕捉这些热辐射并将其转化为温度分布图像，实现非接触式的被动测温与成像。
2. 核心传感器与非制冷技术
LWIR相机的优势在于非制冷工作方式。LWIR相机多采用氧化钒（Vox），碲镉汞（MCT）和二类超晶格（T2LS）材料作为传感器。由于无需制冷系统，LWIR相机具有体积小、重量轻、功耗低、成本低、寿命长的突出优势。
3. 性能特点
LWIR相机的核心特性包括：
- 常温物体敏感：专为–50℃至100℃范围内的常温目标设计的成像设备，人体、建筑、设备等日常检测对象均为其擅长领域。
- 无需制冷：室温工作，无需制冷系统，极大降低了系统的复杂度、成本和维护负担。
- 全天候被动成像：不发射任何信号，仅依靠物体自身热辐射，隐蔽性强，且不受光照条件影响，无论正午还是深夜，性能完全一致。
- 环境穿透能力：8～14μm波段对烟雾、灰尘和轻雾的散射较小，在常规可见光相机无法工作的条件下仍可保持有效成像。
- 分辨率相对受限：由于波长较长，LWIR的空间分辨率通常低于SWIR和MWIR，但在大面积热分布检测中更具优势。
4. 主要应用
LWIR技术因成本低廉、便携性好、可靠性高，已成为红外热成像领域应用最广的类别。
- 在工业电力检测中，LWIR相机可用于检测电气设备（连接器、电机、配电板）和机械系统（轴承、输送带）的过热故障，维护人员可手持设备进行日常巡检。
- 在建筑诊断与能效审计中，LWIR通过检测热损失、空气泄漏等，帮助评估建筑保温性能和暖通系统状态。
- 在安防监控中，LWIR相机可实现24小时全天候无照明监控，即使在完全黑暗、轻雾或烟尘环境中也能清晰探测入侵者。
- 在消防救援与搜救中，LWIR可穿透浓烟，帮助消防员定位火源和受困人员，在森林搜索和夜间救援中发挥关键作用。
- 在汽车夜视领域，LWIR传感器正逐步应用于高级驾驶辅助系统，用于夜间行人与动物的检测。

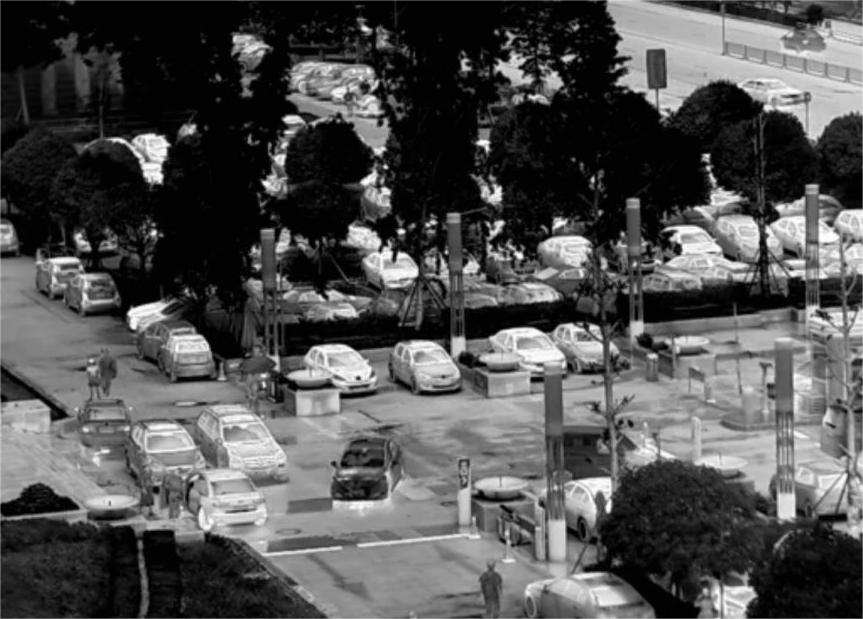

LWIR相机夜视成像
四、选型指南
确定观测目标的本质
想看材料成分，内部结构，或在夜间/恶劣天气下看清物体，选择SWIR相机。
想看物体的温度，需要较高的测温测量精度或目标是高温物体、气体时，选择MWIR相机。
仅需测量常温物体的热分布，应用在建筑、电气等领域，选择LWIR相机。
