一. 产品介绍
北京阿秒科技有限公司的SWIR1503CU-2.2是一款基于高性能InGaAs CMOS传感器的短波红外工业相机。该相机光谱响应范围覆盖1200–2200 nm红外波段，在1900 nm波长处量子效率高达70%，具有0.33MP分辨率，15µm像元尺寸。相机使用USB3.0接口，最大帧率可达270fps满足实时成像需求，配有TEC制冷模块，实现70°C温差，采用全局快门，高速动态场景下无图像撕裂。SWIR1503CU-2.2相机专为水分检测、塑料分选、矿物分析、环境监测等深红外应用优化设计。
二. 量子效率图
三. 相机参数
| 产品型号 | SWIR1503CU-2.2 |
| 传感器类型 | InGaAs CMOS |
| 光谱范围 | 1200nm – 2200nm |
| 像元尺寸 | 15 µm x 15 µm |
| 靶面尺寸 | 3/4″ |
| 帧率&分辨率 | 8/12/14bit:270 fps@640×512 |
| 硬件图像缓存 | 512MB |
| 峰值量子效率 | 70%@ 1900nm |
| 转换增益 | 77.8e⁻/DN(LG)，6.6e⁻/DN(MG)，2.0e⁻/DN (HG) |
| 动态范围 | 71.4dB(LG)，63.4dB(MG)，56.2dB(HG) |
| 读出噪声 | < 50e⁻ |
| 满井容量 | 1.21Me⁻ (LG), 102ke⁻ (MG), 28ke⁻(HG) |
| 最大信噪比 | 60.8dB(LG)，50.1dB(MG)，44.5dB(HG) |
| 暗电流 | <25fA@0.1V&18℃；178ke⁻/pixel/s |
| 曝光时间范围 | 16µs~5s |
| 快门模式 | 全局快门 |
| 数据接口 | USB3.0 |
| 数字 IO | 1 路光耦隔离输入，1 路光耦隔离输出 |
| 数据格式 | 12 bit/ 14 bit |
| 制冷温度 | -50℃（环境温度20℃） |
| 光学接口 | C 接口 |
| 滤光窗片 | 1000-2400nm（标配） |
| 供电方式 | DC12V 3A供电 |
| 功耗 | 7.1W（TEC OFF）/ <18.2W（TEC ON） |
| 尺寸 | 68 mm × 68 mm × 90.3 mm |
| 重量 | 485g |
| 软件 | AttosView/完整的SDK开发包 |
| 操作系统 | Win32/WinRT/Linux/macOS/Android |
| 温度 | 工作温度 -30~60℃，储藏温度-40~85℃ |
| 湿度 | 工作湿度20%-80%，无冷凝 ; 存储湿度20%-80%，无冷凝 |
| 认证 | CE,FCC |

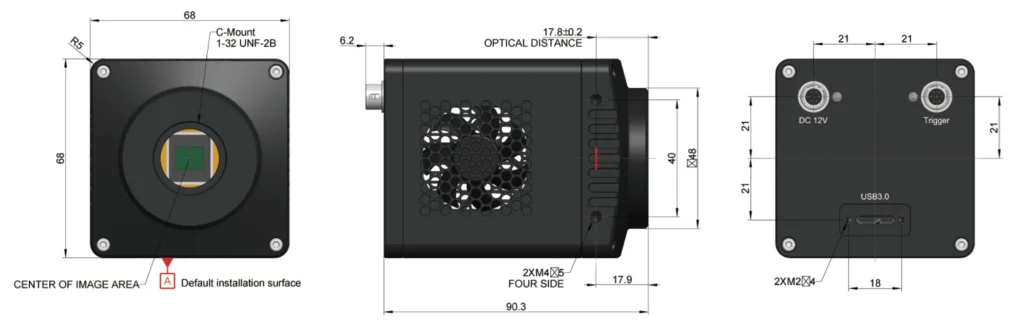

四. 外形尺寸
五. 包装清单
| 标配物品名称 | 规格 | 数量 |
|---|---|---|
| 短波红外相机 | SWIR1503CU-2.2 | 1 |
| USB3.0数据线 | 长度1.5m的A公到B公镀金头数据线 | 1 |
| 外触发控制线 | 长度2m的7芯孔头触发线 | 1 |
| 电源线 | 默认国标电源线 | 1 |
| 电源适配器 | 输入AC 100~240V 50/60Hz, 输出DC 12V 3A 的电源适配器 | 1 |
| U盘 | 内含应用软件、驱动及说明书的U盘 | 1 |
六. 应用案例
SWIR1503CU-2.2 针对水分检测、塑料分选、矿物分析及环境监测等应用进行了优化。它能够高对比度地可视化水分含量，用于农业与食品质量检测。在回收领域，该相机可区分塑料、棉花和皮革，实现自动分选。在地质学中，它能捕捉清晰的光谱特征，实现高效矿物分析。同时，该相机还可检测可见光传感器无法识别的环境污染物。
