一. 产品介绍
SWIR1503CU-1.9是一款基于高性能 InGaAs CMOS 传感器的短波红外工业相机,具有0.33MP分辨率，像元尺寸为15µm。相机使用 USB3.0接口，最大帧率可达 240fps提供稳定高速数据传输，配有 TEC 制冷模块，可以将暗电流控制在100fA以下，采用全局快门，高速动态场景下无图像撕裂。SWIR1503CU-1.9相机凭借卓越的成像性能、稳定的温控系统和灵活的集成方式，适合光纤通信、激光检测、近红外光谱分析等专业应用。
二. 量子效率图
三. 相机参数
| 产品型号 | SWIR1503CU-1.9 |
|---|---|
| 传感器类型 | InGaAs CMOS |
| 光谱范围 | 900nm – 1900nm |
| 像元尺寸 | 15 µm x 15 µm |
| 靶面尺寸 | 3/4″ |
| 帧率&分辨率 | 8/12/14bit:240 fps@640×512 |
| 硬件图像缓存 | 512MB |
| 峰值量子效率 | 70%@ 1700nm |
| 转换增益 | TBD |
| 动态范围 | TBD |
| 读出噪声 | < 35e⁻ |
| 满井容量 | 1.38Me⁻ (LG),118ke⁻ (MG), 41ke⁻(HG) |
| 最大信噪比 | TBD |
| 暗电流 | <100fA@0.1V&18℃（fA=6250e⁻/s） |
| 曝光时间范围 | 16µs~5s |
| 快门模式 | 全局快门 |
| 数据接口 | USB3.0 |
| 数字 IO | 1 路光耦隔离输入，1 路光耦隔离输出 |
| 数据格式 | 12bit / 14bit |
| 制冷温度 | -20℃（环境温度20℃） |
| 光学接口 | C 接口 |
| 供电方式 | DC12V 3A供电 |
| 功耗 | 8.4W（TEC OFF）/ <16W（TEC ON） |
| 尺寸 | 68mm×68mm×90.3mm |
| 重量 | 485g |
| 软件 | AttosView/完整的SDK开发包 |
| 操作系统 | Win32/WinRT/Linux/macOS/Android |
| 温度 | 工作温度 -30~60℃，储藏温度-40~85℃ |
| 湿度 | 工作湿度20%-80%，无冷凝 ; 存储湿度20%-80%，无冷凝 |
| 认证 | CE,FCC |
四. 外形尺寸
五. 包装清单
| 标配物品名称 | 规格 | 数量 |
|---|---|---|
| 短波红外相机 | SWIR1503CU-1.9 | 1 |
| USB3.0数据线 | 长度1.5m的A公到B公镀金头数据线 | 1 |
| 外触发控制线 | 长度2m的7芯孔头触发线 | 1 |
| 电源线 | 默认国标电源线 | 1 |
| 电源适配器 | 输入AC 100~240V 50/60Hz, 输出DC 12V 3A 的电源适配器 | 1 |
| U盘 | 内含应用软件、驱动及说明书的U盘 | 1 |
六. 应用案例

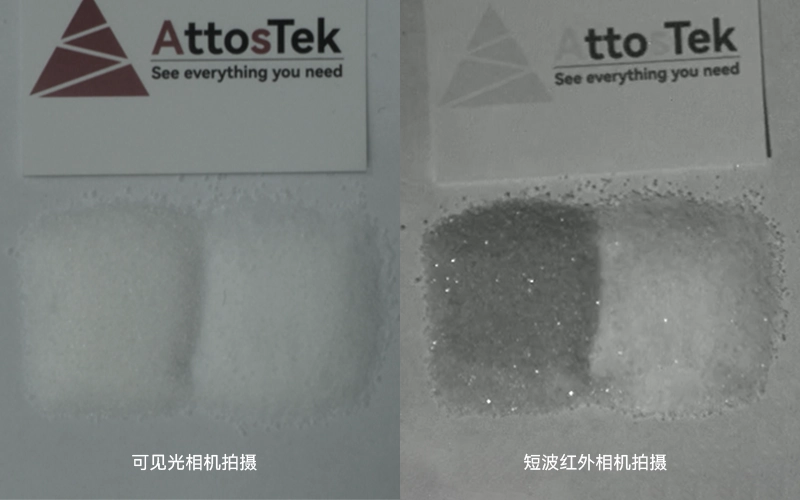

SWIR1503CU-1.9 非常适用于科学与工业应用。该短波红外相机可实现精确的材料表征，并在半导体检测中完成缺陷检测，如硅片对准及内部缺陷分析。它也是光纤器件对准与激光光束质量分析的有力工具。此外，该相机还广泛适用于食品加工、半导体制造、物料分选等领域。
