一. 产品介绍
北京阿秒科技有限公司的SWIR051AU是一款具备高灵敏度、高帧率与优异稳定性的短波红外相机，配备Sony IMX990传感器，具有130万像素，5μm像元尺寸，400-1700nm光谱响应。内置TEC制冷系统提供30°C温差，USB3.0数据接口实现高达200fps的全分辨率帧率， 动态范围达58.7dB。适用于对实时性与细节层次要求严苛的应用场景，是工业检测、科研测量及高端视觉应用的理想选择，如激光成像、光谱分析、穿透雾霾、烟尘等领域

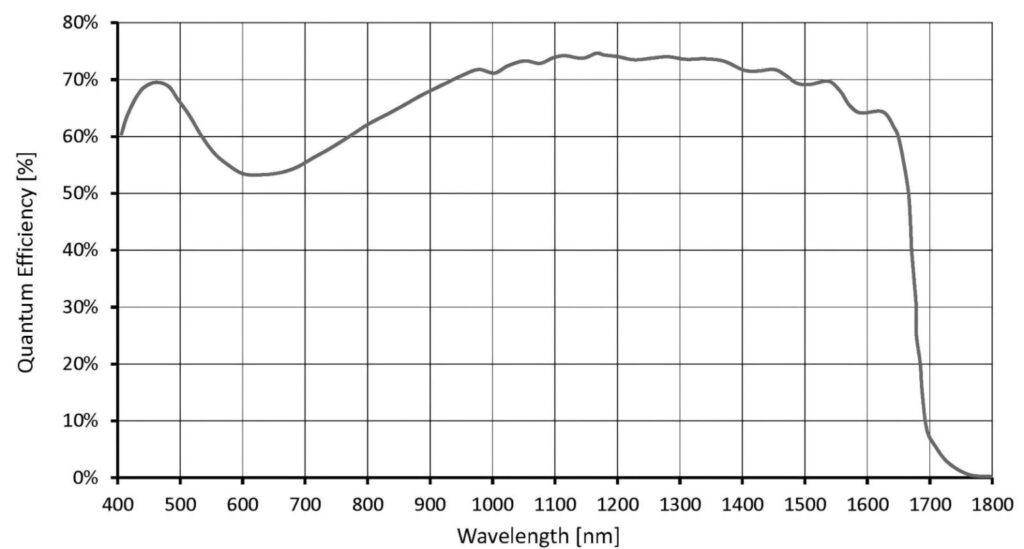

二. 量子效率图
三. 滤光窗片透过率图
四. 相机参数
| 参数项 | 参数规格 |
|---|---|
| 型号 | SWIR051AU |
| 传感器类型 | Sony IMX990 InGaAs |
| 光谱范围 | 400nm-1700nm |
| 像元尺寸 | 5.0μm×5.0μm |
| 靶面尺寸 | 1/2″ |
| 帧率 & 分辨率 | 8 Bit：200fps@1280×1024、392fps@640×51212 Bit：108fps@1280×1024、209fps@640×512 |
| 硬件图像缓存 | 512MByte |
| 转换增益 | 44.3e⁻/ADU |
| 动态范围 | 58.7dB |
| 读出噪声 | 211e⁻ |
| 满井容量 | 181.6ke⁻ |
| 最大信噪比 | 52.6dB |
| 灵敏度 | 121mV / lux·s |
| 暗电流 | 383e⁻/s(0℃)、510e⁻/s(10℃)、638e⁻/s(20℃) |
| 增益范围 | 1x-15x |
| 曝光时间范围 | 15μs-60s |
| 快门模式 | 全局快门 |
| Binning 模式 | 软件 2×2、3×3、4×4 |
| 数据接口 | USB3.0 |
| 数字 IO | 1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口 |
| 数据格式 | 8bit/12bit |
| 制冷温度 | -10℃（环境温度 20℃） |
| 光学接口 | C 接口 |
| 滤光窗片 | 400-1800nm (标配LPF390H)；1030-1800nm (选配 LPF1000H) |
| CRA | 2.35° |
| 供电方式 | USB3.0 接口供电 / 12V 3A 电源适配器供电 |
| 功耗 | <25W (制冷) |
| 尺寸 | 80mm×80mm×45.5mm |
| 重量 | <390g |
| 软件 | AttosView / 完整的 SDK 开发包 |
| 操作系统 | Win32/WinRT/Linux/macOS/Android |
| 温度 | 工作温度 – 20~60℃，储藏温度 – 40~85℃ |
| 湿度 | 工作湿度 20%-80%，无冷凝；存储湿度 20%-80%，无冷凝 |
| 认证 | CE，FCC |
五. 外形尺寸
六. 包装清单
| 序号 | 标配物品名称 | 规格 | 数量 |
|---|---|---|---|
| 1 | 短波红外相机 | SWIR051AU | 1 |
| 2 | USB3.0数据线 | 长度1.5m的A公到B公镀金头数据线 | 1 |
| 3 | 外触发控制线 | 长度2m的7芯孔头触发线 | 1 |
| 4 | 电源线 | 默认国标电源线 | 1 |
| 5 | 电源适配器 | 输入AC 100~240V 50/60Hz,输出DC 12V 3A 的电源适配器 | 1 |
| 6 | U盘 | 内含应用软件、驱动及说明书的U盘 | 1 |

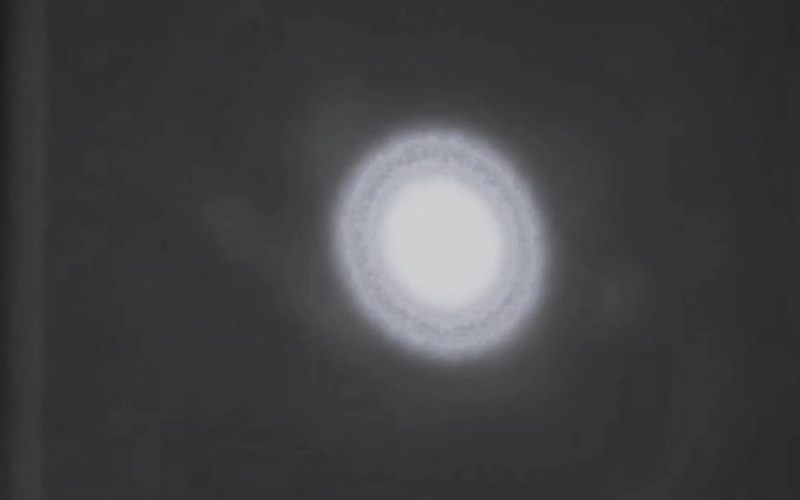

七. 应用案例
短波红外相机广泛应用于工业检测、机器视觉、物料分选、食品检测、科学研究、医疗诊断、安防监控、过程控制及交通运输等多个领域。其在材料分析、水分检测、穿透雾霾/烟雾以及夜间监测方面表现尤为出色。
