1600万像素，9 μm像元，200-1100nm sCMOS相机

  • 200–1100 nm 宽光谱范围，9 µm 像元尺寸
  • TEC 制冷，制冷温差 ≥ 40 °C
  • USB 3.0 / CameraLink 接口，支持双接口同时输出
As Uvisi0916 Scmos Uv Vis Cameras
4096 x 4096 背照式 sCMOS 相机

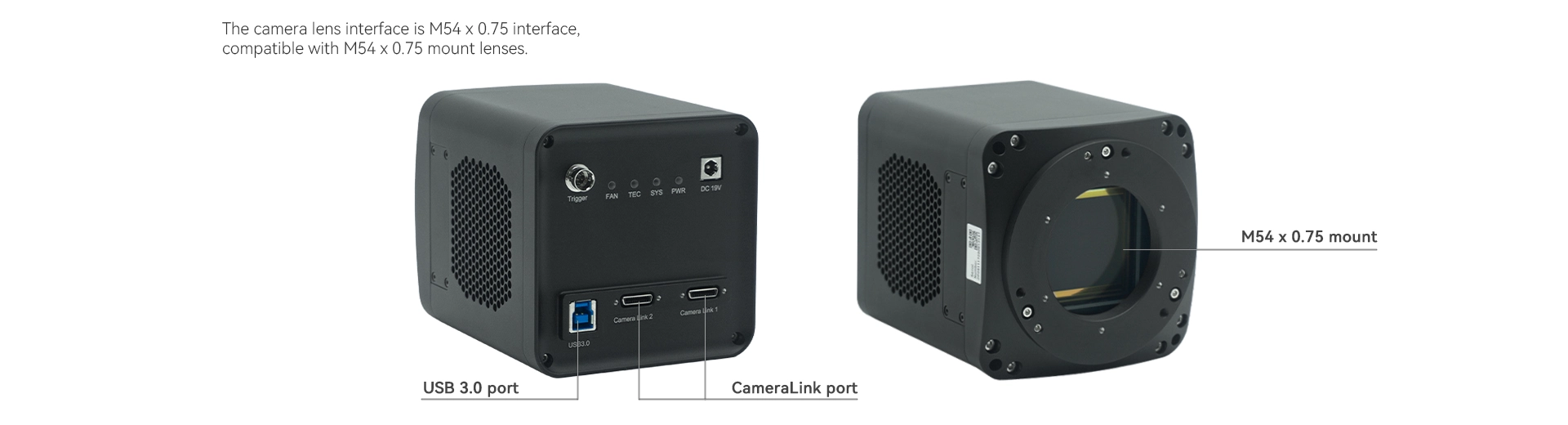

VIS0916BUCL 系列相机采用背照式 sCMOS 传感器，光谱响应范围覆盖 200 nm 至 1100 nm，在 550 nm 波长处量子效率可达 90%，具备卓越的弱光成像性能。该相机提供 16 MP 分辨率，配备 USB 3.0 与 Camera Link 双接口，以及 M54×0.75 专业镜头接口。UVISI0916BUCL-GPS 型号在 VIS0916BUCL 基础上集成了 GPS 模块，可实现精确的 UTC 时间同步。
特点
光谱响应范围：200–1100 nm，像元尺寸：9 µm
USB 3.0 / CameraLink 双接口设计
高效 TEC 制冷模块与防雾机制
卷帘快门 / 全局复位
12 位 ADC / 16 位组合 HDR
支持外部 I/O 触发控制
1024 MB（8 Gb）大容量缓存
通过 CE/FCC 认证，提供多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
由SWIR相机拍摄的图像
VIS0916BUCL 系列相机专为紫外、可见光及近红外应用而设计，非常适用于荧光成像、天文观测以及对超高灵敏度有严格要求的半导体检测。其中配备 GPS 的型号（VIS0916BUCL‑GPS）进一步实现了精确的时间同步，为专业天文观测、科学研究和精密测量提供了理想的解决方案。
产品型号 VIS0916BUCL, VIS0916BUCL-GPS
传感器类型 GSENSE4040BSI
光谱范围  200nm – 1100nm
像元尺寸 9 µm x 9 µm
靶面尺寸 3.2″
分辨率 4096 x 4096
帧率 20 fps @ 4096×4096 (USB3);
23 fps @ 4096×4096 (Camera Link);
位深 8/12/16bit
硬件图像缓存 1024MB (8Gb)
转换增益 12bit: 0.35e-/DN(HCG 12x) 10.42e-/DN(LCG 3x)
动态范围 12bit: 55.0dB(HCG 12x) 62.4dB(LCG 3x)
读出噪声 12bit: 4.06e-(HCG 12x) 35.61e-(LCG 3x)
满井容量 12bit: 1.30ke-(HCG 12x) 39.2ke-(LCG 3x)
信噪比 12bit: 30.7dB(HCG 12x) 45.9dB(LCG 3x)
灵敏度 26.58 V/(lux-s)@550nm
暗电流 0.15e-/s/pix
QE 90% @ 550nm
暗信号不均匀性 0.5e
光信号不均匀性 0.20%
曝光时间范围 12us-3600s
增益范围 1x – 12x
快门模式 卷帘快门 / 全局重置
合并模式 软件 2×2, 3×3. 4×4
数据接口  USB3.0 / CameraLink
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
数据格式  RAW8 / RAW12 / HDR16
制冷温差  低于室温 40°C
功耗 TEC ON：58.7W；TEC OFF：16.2W；TEC OFF + CameraLink Only：8.2W
镜头接口 M54 x 0.75
尺寸 100*100*127.7
重量  1317g
色彩类型 黑白
软件 AttosView, CLView, LabView, MATLAB, etc
操作系统 Windows, Linux
工作温度 -30 ~ 45 ℃
储藏温度 -40 ~ 60 ℃
湿度  0-95%
认证 CE, FCC
As Uvisi0916 Qe

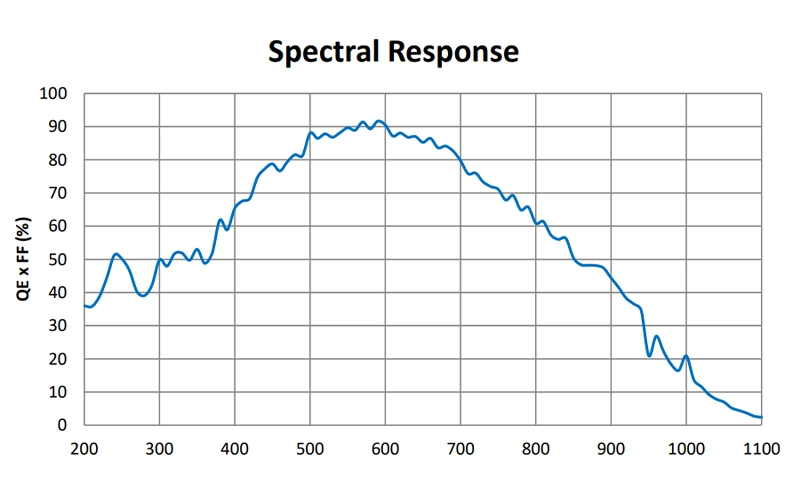

VIS0916BUCL的光谱响应
As Uvisi0916 Transmittance Curve

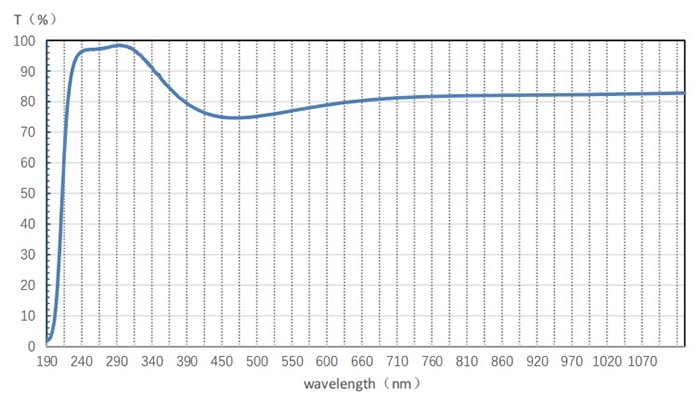

滤光片透过率曲线
VIS0916BUCL 和 VIS0916BUCL-GPS 相机尺寸与接口
As Uvisi0916 Dimensions
参数 规格
尺寸

100*100*127.7 mm
镜头接口

M42
As Uvisi0916 Port

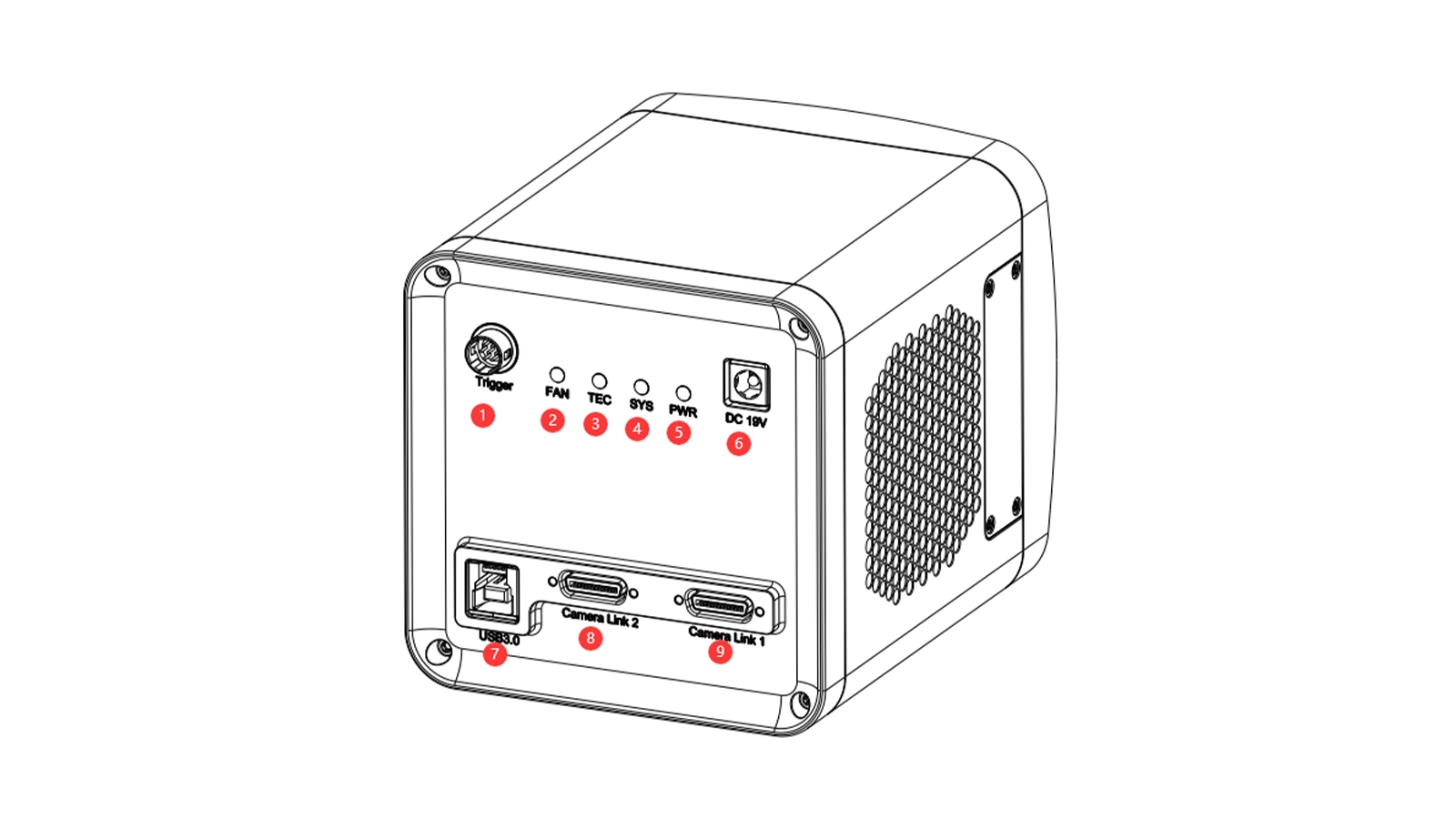

序号 规格
1 Trigger 7PIN 接口
2 风扇 LED 指示灯
3 制冷 LED 指示灯
4 系统 LED 指示灯
5 电源 LED 指示灯
6 DC 19V 电源接口
7 USB 3.0 接口
8/9 CameraLink 接口
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
