50万–400万像素，大像元，200-1100nm sCMOS相机

  • 大像元与卷帘快门设计，提供卓越的弱光性能
  • 精确温控，制冷温差 ΔT ≈ 40 °C（低于环境温度）
  • USB 3.0 接口，确保高速数据传输

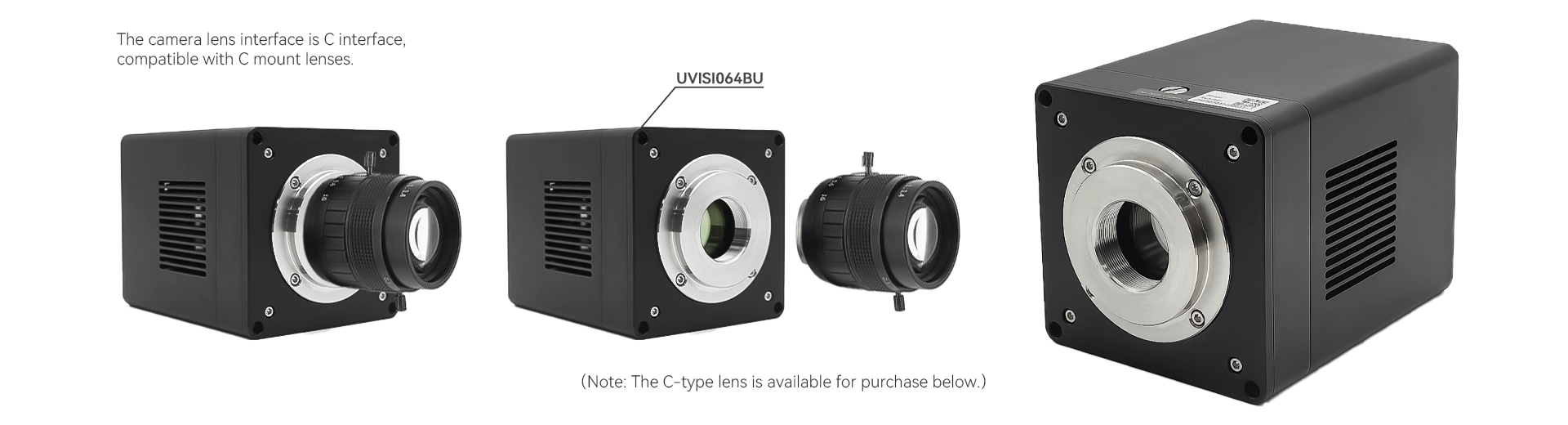

As Uvisi064 Camera
高灵敏度黑白相机
该相机采用大幅面背照式（BSI）传感器，提供 0.5 至 4.2 百万像素可选，在弱光环境中表现出色。背照式结构与大体像元设计相结合，实现了高量子效率。TEC 制冷与防雾结构通过维持稳定的传感器温度，确保了一致的图像质量。
特点
分辨率：0.5 MP – 4 MP，大像元
大幅面背照式（BSI）传感器
USB 3.0（USB 3.1 Gen 1）数据接口
TEC 制冷与防凝露结构
卷帘快门
位深：8 位 / HDR 16 位
支持外部 I/O 触发控制
通过 CE/FCC 认证，提供多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
由该相机拍摄的图像
这款高灵敏度相机在低光和高动态范围应用中提供卓越的图像质量。该相机针对荧光成像、紫外成像、光谱分析、材料科学分析，以及半导体检测和高动态范围场景进行了优化。
光谱范围  200nm-1100nm
增益范围 1x-50x
快门模式 卷帘快门
合并模式 软件 2×2, 3×3, 4×4, 硬件 2×2
数据接口  USB3.0（USB3.1 GEN1）
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，
2 路非隔离输入输出口
数据格式  8-bit / HDR16bit
色彩类型 黑白
软件 AttosView / SDK
操作系统 Win32/WinRT/Linux/macOS/Android；X86/X64/armhf/armel/arm64
工作温度 -10~50℃
储藏温度 -30~70℃
湿度  20%-80%，无冷凝
认证 CE, FCC

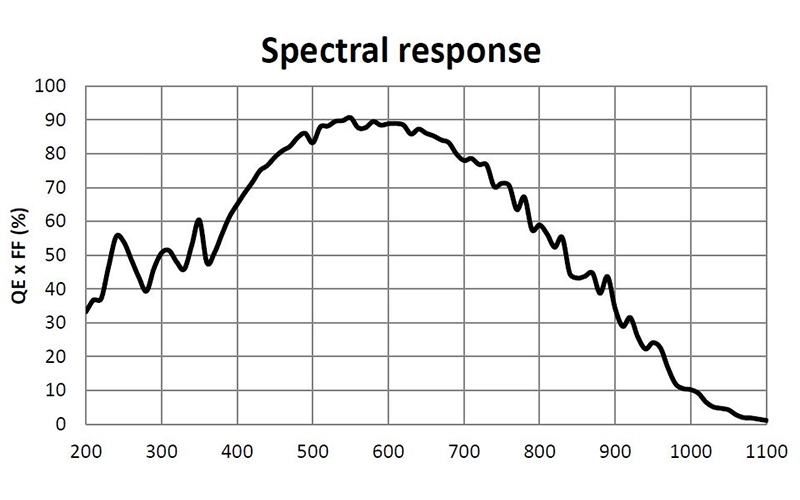

As Uvisi1605bu Qe
UVISI1605BU谱响应曲线
As Uvisi1605bu Qe
UVISI091BU谱响应曲线

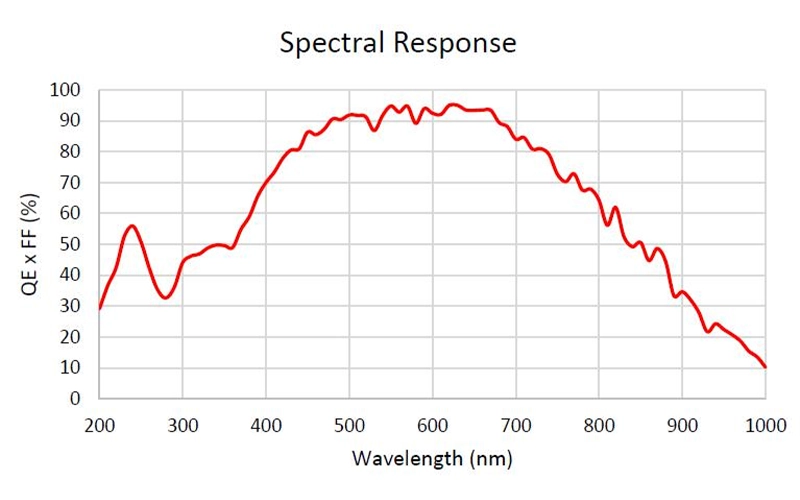

As Uvisi114bu Qe
UVISI114BU谱响应曲线
相机尺寸

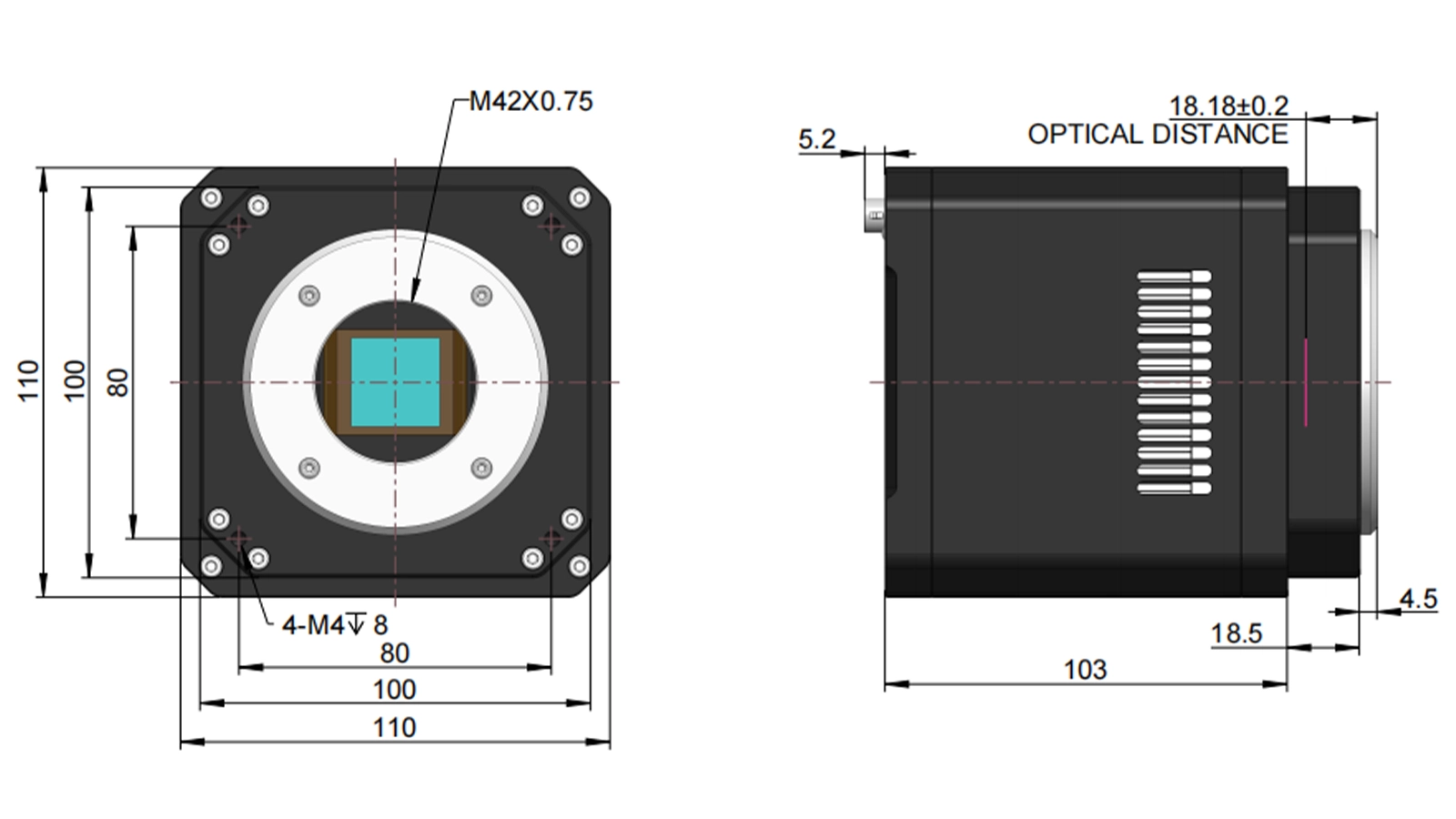

UVISI114BU 相机尺寸
As Uvisi114bu Dimensions
参数 规格
尺寸

110*110*121.5 mm
镜头接口

M42

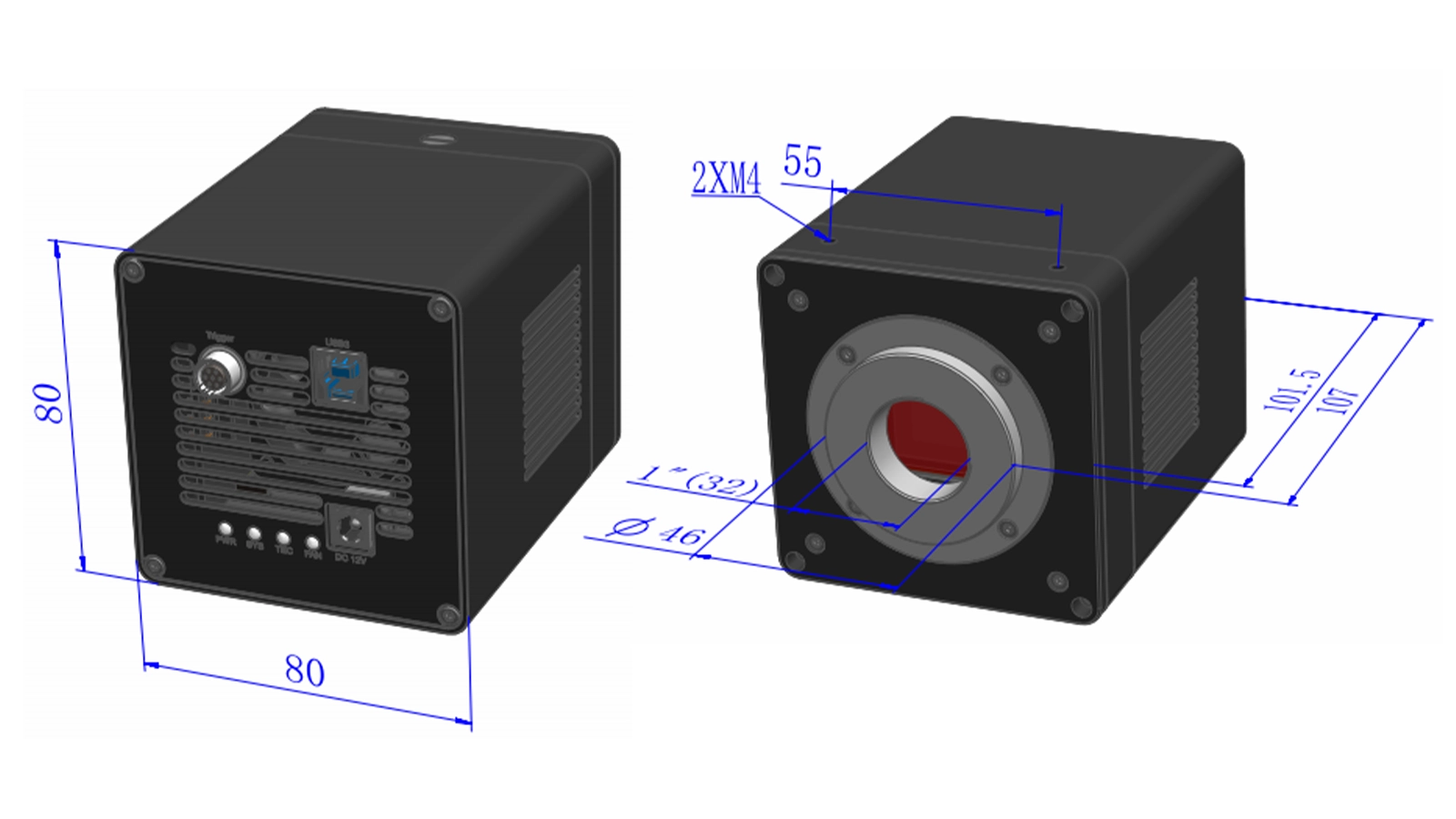

UVISI1605BU与UVISI091BU相机尺寸
As Uvisi1605 091bu Dimensions
参数 规格
尺寸

80*80*101.5 mm
镜头接口

C mount
相机接口

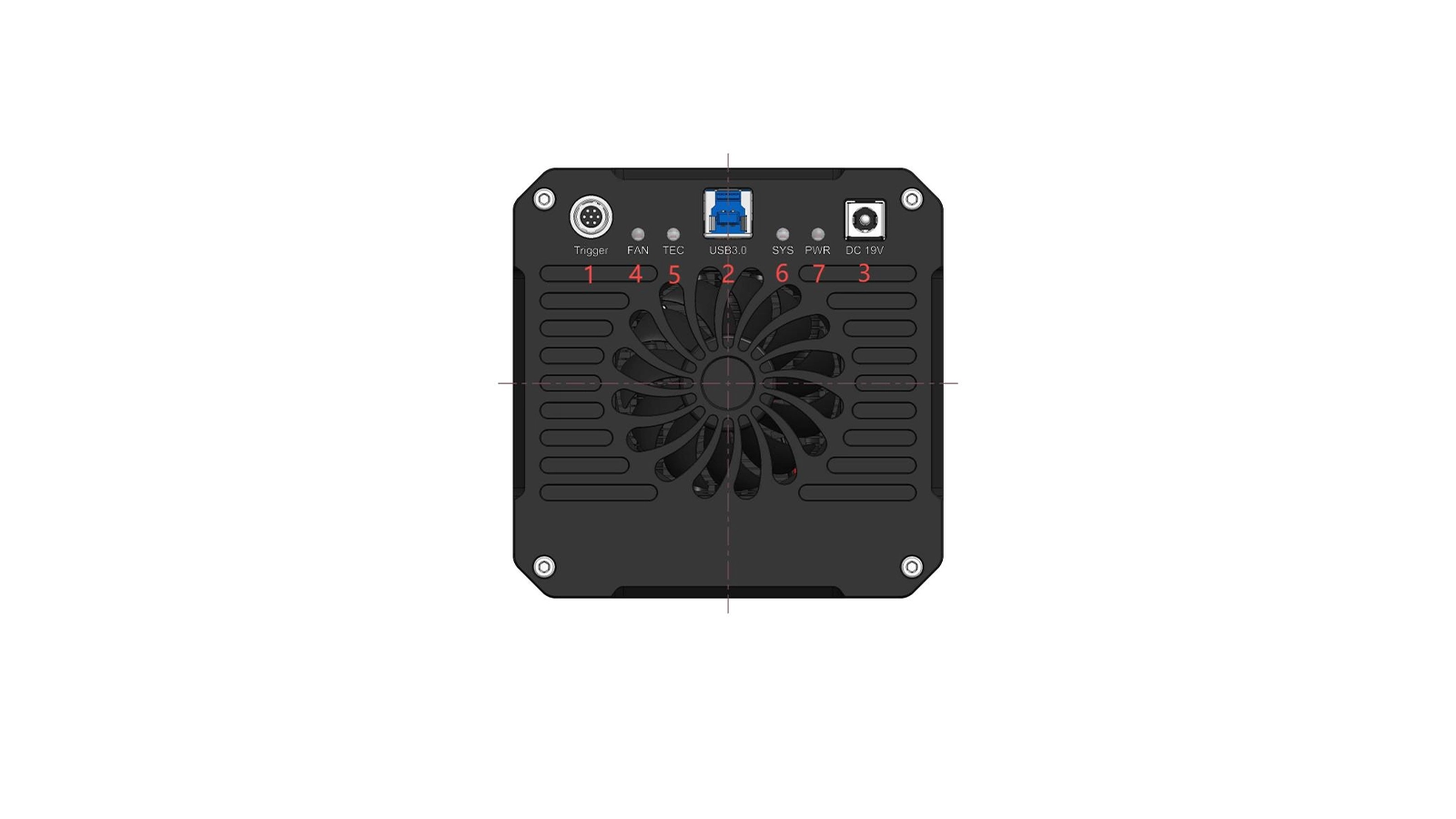

UVISI114BU相机的接口
As Uvisi114bu Port
UVISI114BU 相机接口定义
序号 规格
1 Trigger 7PIN 接口
2 USB 3.0/ USB 2.0 接口
3 DC 19V 电源接口
4 风扇 LED 指示灯
5 制冷 LED 指示灯
6 系统 LED 指示灯
7 电源 LED 指示灯

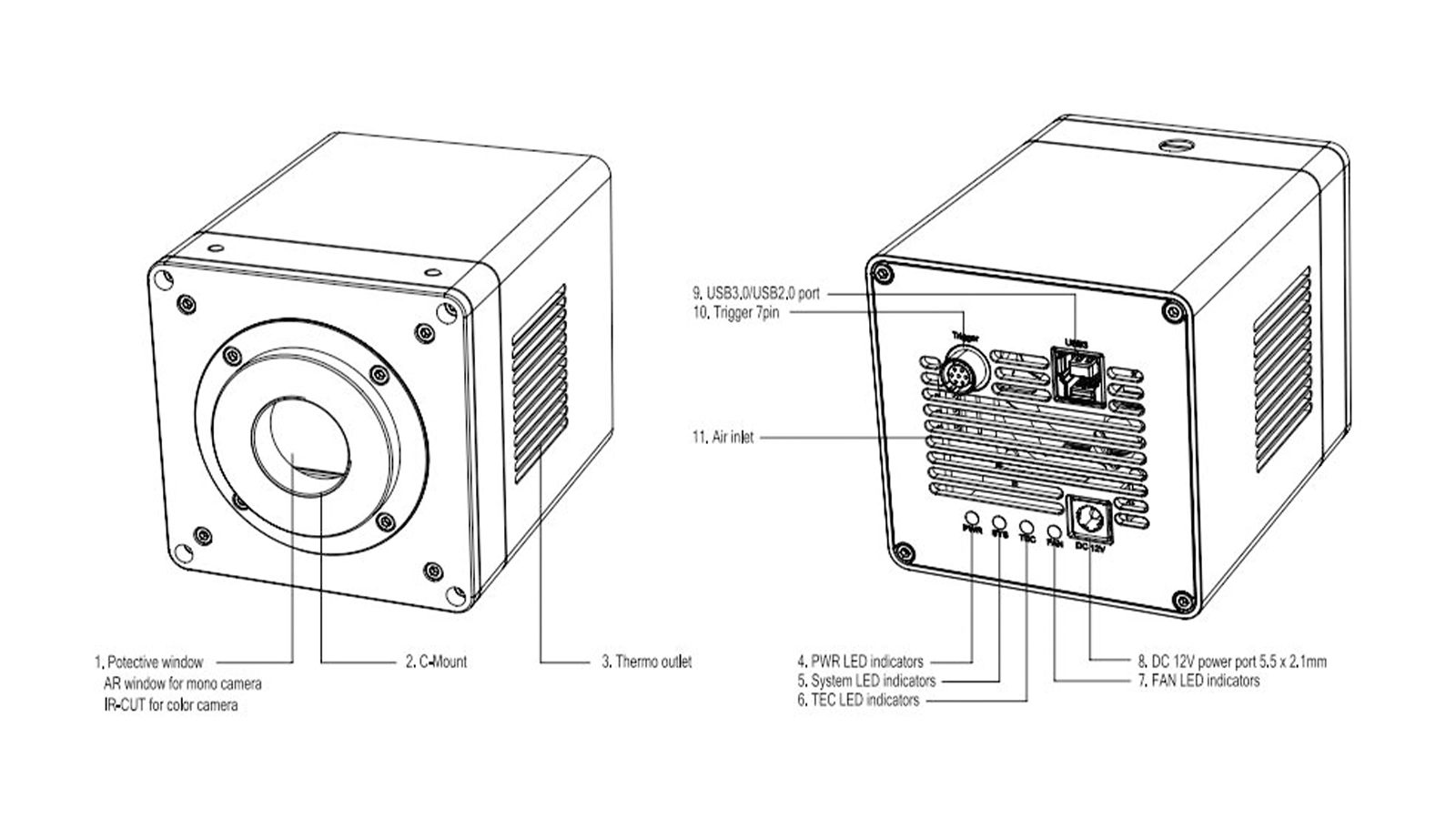

UVISI1605BU和UVISI091BU相机的接口
As Uvisi1605 091bu Port
UVISI1605BU & UVISI091BU 相机接口定义
序号 规格
1 保护玻璃，黑白相机是 AR 玻璃，彩色相机是滤光片
2 C 接口
3 热出口
4 电源 LED 指示灯
5 系统 LED 指示灯
6 制冷 LED 指示灯
7 风扇 LED 指示灯
8 DC 12V 电源接口
9 USB 3.0/ USB 2.0 接口
10 Trigger 7PIN 接口
11 进风口
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
问1：为什么高灵敏度相机在数字显微镜中更受欢迎

高灵敏度相机之所以被青睐，是因为它们能够探测和捕捉极低光信号，提升数字显微镜中的图像质量和实验灵活性，克服传统显微镜的局限。

问2：什么是可见光相机？

可见光相机是一种成像设备，旨在仅利用电磁波谱中可见的部分（波长约400–700纳米）来捕捉图像或视频，这与人眼可探测的范围相同。

问3：sCMOS相比CCD有哪些优势？

超低读噪声：sCMOS读噪接近1 e⁻，远超传统CCD。

高帧率：并行读出架构支持100帧及以上。

宽动态范围：同时捕捉明亮和暗部，比例高达数万比一。

大视场和高分辨率：适合高分辨率、广角成像。

问4：UVISI064系列相机适合哪些应用？

它们广泛应用于生物显微镜、荧光成像、快速天体检测、天文学、X射线成像、冷原子研究及其他精密科学场景。

产品反馈表单

400万像素， 6.5µm像元，高灵敏度sCMOS科学相机

产品型号 UVISI1605BU UVISI091BU UVISI114BU
传感器类型 GPixel GLUX1605BSI GPixel GLUX9701BSI GPixel GSENSE400BSI
像元尺寸 16 µm x 16 µm 9.76 µm x 9.76 µm  11 µm × 11 µm
靶面尺寸 1″  2.0”
帧率&分辨率 60fps@800 x 600, 60fps@400 x 300 30fps@1280 x 1024, 30fps@640 x 512 44@2048×2048, 44@1024 × 1024
读出噪声 5.88e-(HCG) 36.5e-(LCG) 2.71e-(HDR) 5.28e-(HCG) 35.19e-(LCG) 1.79e-(HDR) 63.24 dB (HCG) / 67.5 dB (LCG) / 85.5 dB (HDR)
满井容量 13541.8e-(HCG) 89258.25e-(LCG) 46604.55e-(HDR) 12927.7e-(HCG) 89855.19e-(LCG) 20205.74e-(HDR)  1.6 e⁻ (HCG) / 33.37 e⁻ (LCG) / 1.7 e⁻ (HDR)
动态范围 67.24dB (HCG) 67.77dB (LCG) 84.72dB (HDR)  67.78dB (HCG) 68.14dB (LCG) 81.08dB (HDR)  2.3 ke⁻ (HCG) / 81.43 ke⁻ (LCG) / 32.02 ke⁻ (HDR)
最大信噪比 41.32dB(HCG) 49.51dB(LCG) 46.68dB(HDR) 41.12dB(HCG) 49.54dB(LCG) 43.06dB(HDR)  40.0 dB (HCG) / 49.1 dB (LCG) / 45.1 dB (HDR)
QE 95%@560nm  89%@610nm 95.3% @560nm
灵敏度 6.4×10 8 (e-/((W/m2).s))  2.57×10⁸ (e-/((W/m2).s))@610nm  3.25×10⁸ (e-/((W/m2).s))
暗电流 3.71e-/s/pix@ -10℃ die temp  2.07e-/s/pix@ -10℃ die temp  1.5(e-/s/pix) @-10C°
曝光时间范围 27µs-60sec  63µs-60sec  100µs-1000sec
功耗 <20W Cooled 50.2W / Uncooled 7.33W
尺寸 80mm × 80mm × 101.5mm  110mm×110mm×121.5mm
重量  860g  1.7kg
镜头接口 C-mount  M42 mount
项目
文档
可用
价格
选择数量

UVISI1605BU

50万像素背照式sCMOS相机，16μm像元，USB 3.0接口

2 Weeks

UVISI091BU

130万像素背照式sCMOS相机，9.7μm像元，USB 3.0接口</p&gt…

2 Weeks

UVISI114BU

400万像素背照式sCMOS相机，11μm像元，USB 3.0接口

2 Weeks
¥82,080.00

可选配件——镜头

AttosView 提供可选的 YLGD 系列连续变焦光学系统，专为可见光相机设计，适用于高精度成像场景。YLGD系列连续变焦光学系统系列提供多种焦距选项，适用于安全监控、工业视觉检测和科学观察等多种专业应用，确保卓越的图像清晰度、操作灵活性和环境适应性。如有咨询，请联系 sales@attostek.com
