1600万像素，400-900nm sCMOS高分辨率相机

  • 300nm-1000nm宽光谱范围，9 µm 像元尺寸
  • 精确温控，制冷温差最高可达环境温度以下 40°C
  • USB 3.0 / CameraLink 接口，支持双接口同时输出

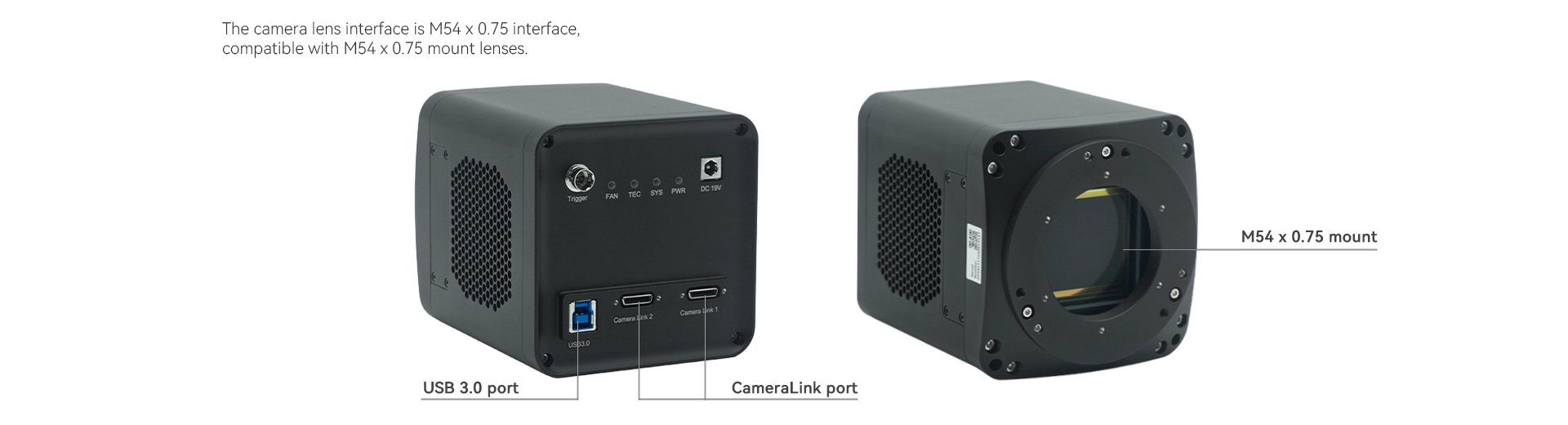

As Vis0916 Scmos Uv Vis Cameras
4096 x 4096 前照式可见光相机
VIS0916FUCL系列相机搭载 GSENSE4040 3.2 英寸图像传感器，在 300–1000 nm 宽光谱范围内具有高灵敏度，600 nm 处峰值量子效率达 73.94%。配备高效制冷模块与防雾机制，确保在弱光及长曝光成像条件下性能稳定。接口方面提供 USB 3.0 与 CameraLink，支持双接口同时输出。GPS 版本（VIS0916FUCL-GPS）集成了 GPS 授时模块，可实现 UTC 绝对时间同步与精准的多相机同步。
特点
光谱响应范围：300–1000 nm，像元尺寸：9 µm
USB 3.0 或 CameraLink 双接口设计
TEC 高效制冷结构
卷帘快门 / 全局复位
12 位 ADC / 16 位组合 HDR
支持外部 I/O 触发控制
1024 MB（8 Gb）大容量缓存
通过 CE/FCC 认证，提供多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
相机拍摄的图像
这款 16 MP sCMOS 高分辨率相机覆盖紫外、可见光及近红外波段，是多光谱成像与测量任务的理想选择。典型应用包括荧光显微镜、光谱分析，以及弱光或长曝光科学成像。该相机同样适用于天文观测与卫星跟踪，特别是在需要精确时间同步以实现协同观测的场景中，配备 GPS 的型号（VIS0916FUCL-GPS）尤为适用。
产品型号 VIS0916FUCL, VIS0916FUCL-GPS
传感器类型 GSENSE4040
光谱范围  300nm – 1000nm
像元尺寸 9 µm x 9 µm
靶面尺寸 3.2″
帧率&分辨率 20 fps @ 4096×4096 (USB3);
23 fps @ 4096×4096 (Camera Link);
80 fps @ 2048×2048 (USB3);
90 fps @ 2048×2048 (Camera Link)
位深 8/12/16bit
硬件图像缓存 1024MB (8Gb)
灵敏度 23.82 V/(lux-s)@600nm
暗电流 0.15e-/s/pix
QE 74% @ 600nm
暗信号不均匀性 0.5e
光信号不均匀性 0.20%
曝光时间范围 12us-3600s
增益范围 1x – 16.5x
快门模式 卷帘快门 / 全局重置
合并模式 软件 2×2, 3×3. 4×4, 硬件 2×2
数据接口  USB3.0 / CameraLink
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，
2 路非隔离输入输出口
数据格式  RAW8 / RAW12 / HDR16
制冷温差  低于室温 40°C
功耗 TEC ON：58.7W；TEC OFF：16.2W；TEC OFF + CameraLink Only：8.2W
镜头接口 M54 x 0.75
尺寸 100*100*127.7
重量  1317g
色彩类型 黑白
软件 AttosView, CLView, LabView, MATLAB, etc
操作系统 Windows, Linux
工作温度 -30 ~ 45 ℃
储藏温度 -40 ~ 60 ℃
湿度  0-95%
认证 CE, FCC
性能比较：12位与HDR16模式
  12bit(LCG 2.8x) 12bit(HCG 16.5x)  HDR16
转换增益 20.94e-/DN 0.86e-/DN 0.94e-/DN
动态范围 67.5dB 58.5dB 82.5dB
读出噪声 35.61e- 4.06e- 4.59e
满井容量 84.33ke- 3.45ke- 61.49ke
信噪比 49.3dB 35.4dB 47.9dB

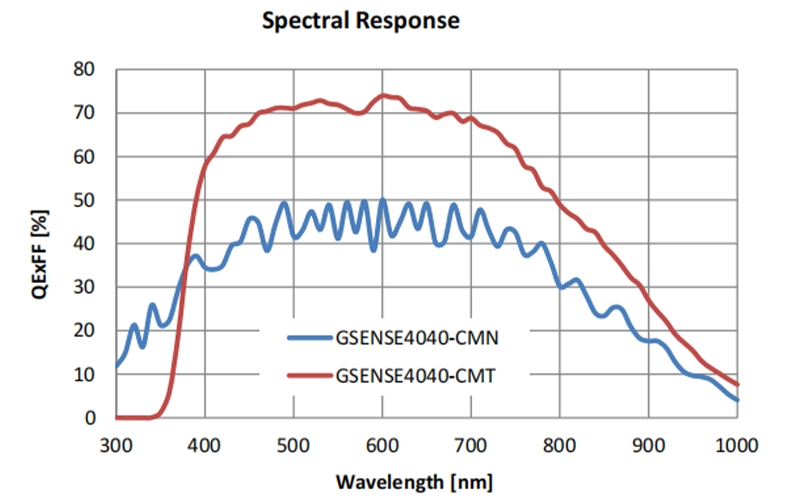

As Vis0916 Qe
VIS0916FUCL的光谱响应

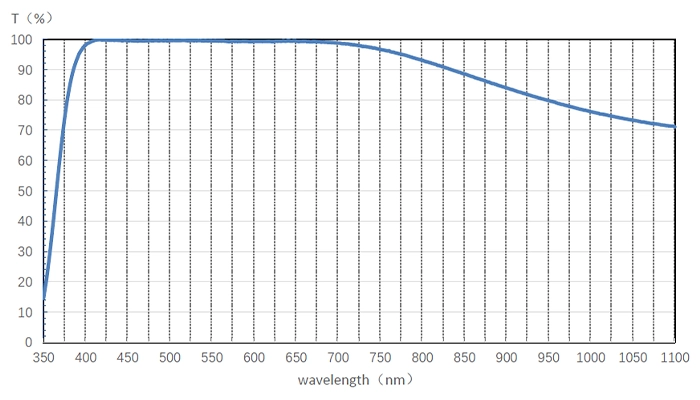

VIS0916BUCL使用AR增透保护玻璃，尺寸：52 *50 *1.1mm。
透过率曲线如下图。
As Vis0916 Transmittance Curve

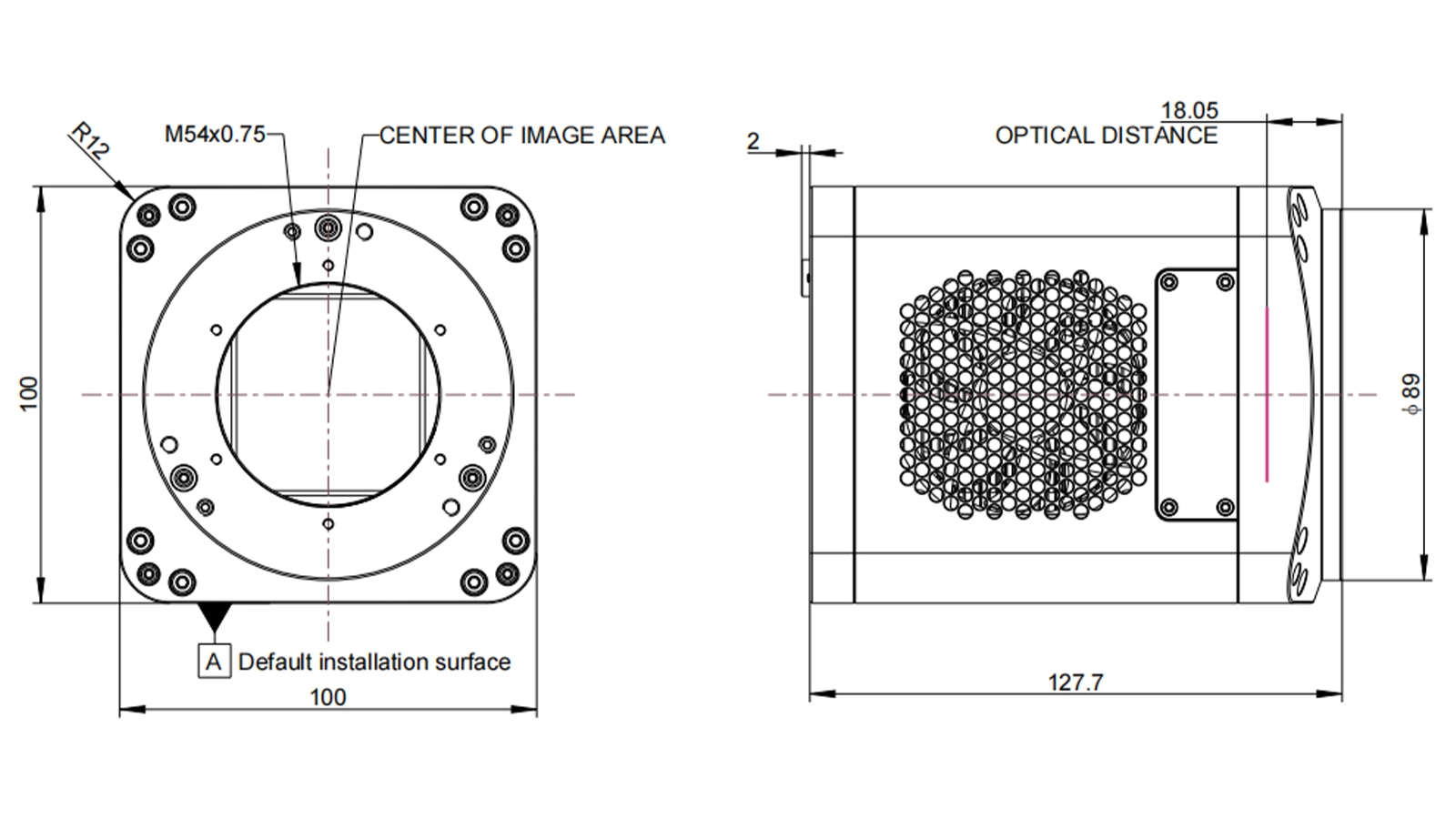

VIS0916BUCL 和 VIS0916BUCL-GPS相机尺寸与接口
As Uvisi0916 Dimensions
参数 规格
尺寸

100*100*127.7 mm
镜头接口

M54 x 0.75

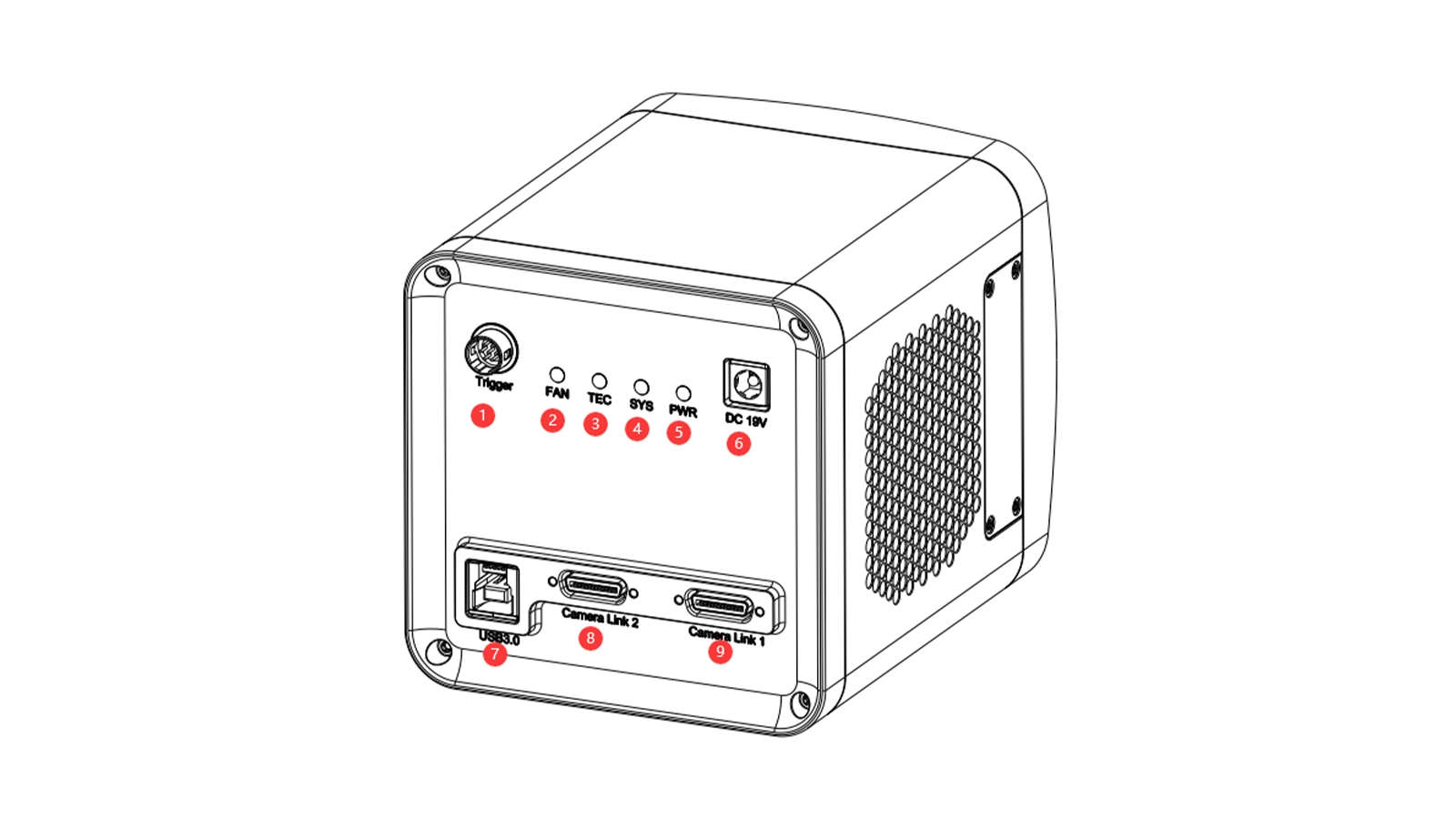

As Vis0916 Port
序号 规格
1 Trigger 7PIN 接口
2 风扇 LED 指示灯
3 制冷 LED 指示灯
4 系统 LED 指示灯
5 电源 LED 指示灯
6 DC 19V 电源接口
7 USB 3.0 接口
8/9 CameraLink 接口
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
问1：为什么高灵敏度相机在数字显微镜中更受欢迎

高灵敏度相机之所以被青睐，是因为它们能够探测和捕捉极低光信号，提升数字显微镜中的图像质量和实验灵活性，克服传统显微镜的局限。

问2：什么是可见光相机？

可见光相机是一种成像设备，旨在仅利用电磁波谱中可见的部分（波长约400–700纳米）来捕捉图像或视频，这与人眼可探测的范围相同。

问3：sCMOS相比CCD有哪些优势？

超低读噪声：sCMOS读噪接近1 e⁻，远超传统CCD。

高帧率：并行读出架构支持100帧及以上。

宽动态范围：同时捕捉明亮和暗部，比例高达数万比一。

大视场和高分辨率：适合高分辨率、广角成像。

问4：UVISI064系列相机适合哪些应用？

它们广泛应用于生物显微镜、荧光成像、快速天体检测、天文学、X射线成像、冷原子研究及其他精密科学场景。
