2100万像素，4.5 µm 像元，300nm-1100nm 高速相机

  • 300–1100 nm 光谱响应范围，4.5 µm 像元尺寸
  • 制冷温差：比环境温度低 40°C
  • USB 3.0 与 CoaXPress 双接口，支持高带宽数据采集
As Vis0916 Scmos Uv Vis Cameras
2100万像素 高速相机
VIS0421CUCXP和VIS0421MUCXP可见光相机提供 21MP（5120×4096）的超高分辨率。两款相机均搭载全局快门技术，消除运动畸变，双接口设计（USB 3.0 与 CoaXPress）保障了高带宽数据传输与连续采集的稳定性，量子效率高达 62.8%（@520nm）。其中，VIS0421CUCXP配备GSPRINT4521-AVC彩色传感器，满足色彩还原要求较高的检测任务；而 VIS0421MUCXP采用GSPRINT4521-AVM单色传感器，在灵敏度与动态范围上进行了优化，为高速精密检测和科学成像提供了理想的单色图像质量。
特点
搭载 GSPRINT4521 CMOS 图像传感器
5120×4096（21MP）超高分辨率
全画幅帧率高达数百 fps
全局快门消除运动畸变和拖影
USB3.0+CXP双接口设计
8/10/12-bit 多种数据位深
1024 MB（8 Gb）大容量图像缓存
支持ROI、Binning、触发控制等功能
通过 CE/FCC 认证，提供多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
由SWIR相机拍摄的图像
该系列相机在多种高速与精密检测场景中表现卓越。在高速工业检测领域，5120×4096的分辨率可清晰捕捉半导体晶圆缺陷、高密度PCB焊点及精密机械零件的细微特征。在广域监控方面，大画幅配合双接口高带宽输出，适用于航空测绘、无人机全景拼接以及大型安防场景，能够兼顾分辨率和动态范围。此外，在显示屏像素级点灯检测、高速印刷字符识别、生物芯片扫描等需要极高空间分辨率与运动物体清晰捕捉的产线中，该系列相机同样提供了可靠、稳定的成像方案。
产品型号 VIS0421CUCXP，VIS0421MUCXP
传感器类型 GSPRINT4521
光谱范围  300nm-1100nm
像元尺寸 4.5µm x 4.5 µm
靶面尺寸 1.86″
帧率&分辨率 190@5120×4096, 733@2560×2048
转换增益 0.5@12bit
动态范围 65dB (12bit)
读出噪声 6.1e-(12bit ), 3.5e- (12bit )
信噪比 43dB (12bit)
灵敏度 -86dB
暗电流 11.4 e-/s @ 50℃
满井容量 32ke- @12bit, 120ke-(binned)
曝光时间范围 4μs ~ 10s
增益范围 1.0x，2.0x，4.0x
快门模式 全局快门
合并模式 Software 2×2, 3×3. 4×4; hardware FPGA 2×2
硬件图像缓存 1024MB (8Gb)
数据接口  USB3.0 / CXP
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
数据格式  8bit / 10bit / 12bit
制冷温差  低于室温 40°C
功耗 < 25W
尺寸 110mm×110mm×126.4mm
软件 AttosView/ SDK / CLView software based on Delsa acquisition card
工作温度 -30℃ ~ 60℃
储藏温度 -40℃ ~ 80℃
湿度  20%-80%，无冷凝
认证 CE, FCC
As Vis0421 Qe

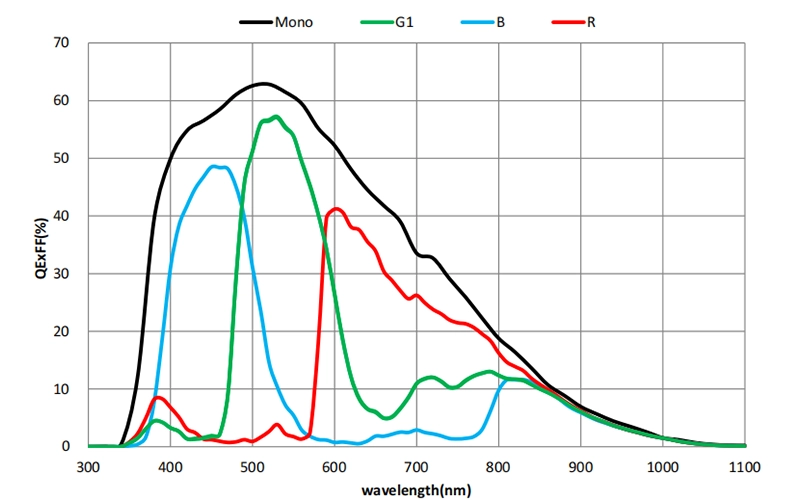

VIS0421CUCXP & VIS0421MUCXP的QE曲线
相机尺寸与接口
As Vis04 Dimensions
As Vis0916 Port
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
问1：为什么高灵敏度相机在数字显微镜中更受欢迎

高灵敏度相机之所以被青睐，是因为它们能够探测和捕捉极低光信号，提升数字显微镜中的图像质量和实验灵活性，克服传统显微镜的局限。

问2：什么是可见光相机？

可见光相机是一种成像设备，旨在仅利用电磁波谱中可见的部分（波长约400–700纳米）来捕捉图像或视频，这与人眼可探测的范围相同。

问3：sCMOS相比CCD有哪些优势？

超低读噪声：sCMOS读噪接近1 e⁻，远超传统CCD。

高帧率：并行读出架构支持100帧及以上。

宽动态范围：同时捕捉明亮和暗部，比例高达数万比一。

大视场和高分辨率：适合高分辨率、广角成像。

问4：UVISI064系列相机适合哪些应用？

它们广泛应用于生物显微镜、荧光成像、快速天体检测、天文学、X射线成像、冷原子研究及其他精密科学场景。
