33–500万像素，USB 3.0，400-1700nm短波红外相机

  • 光谱响应范围：400–1700 nm，像元尺寸：3.45 µm / 5 µm
  • 可选 Sony IMX990 / IMX991 / IMX992 / IMX993 InGaAs 传感器
  • USB 3.0 接口，低功耗

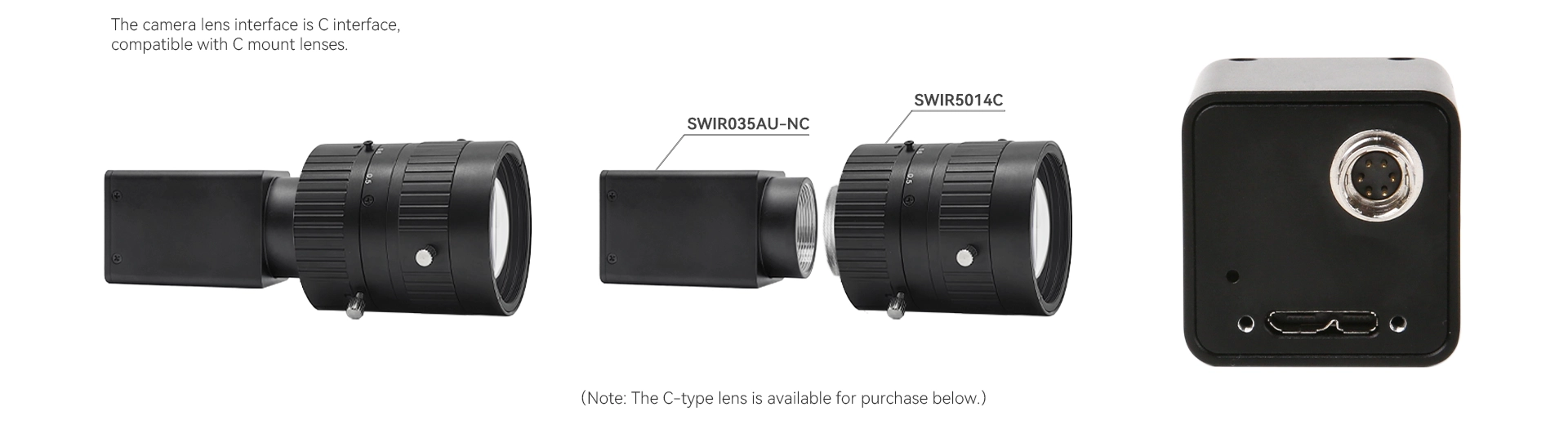

As Swir035au Nc Ingaas Swir Cameras
USB3.0接口非制冷相机
SWIRNC 系列 USB 3.0 接口非制冷相机搭载 Sony IMX990/991/992/993 InGaAs 传感器，覆盖 400–1700 nm 可见光至短波红外（VIS-SWIR）光谱范围。该系列相机采用轻量化设计，提供 0.33 MP 至 5 MP 分辨率，以及 5 µm 和 3.45 µm 像元尺寸（视型号而定）。这些短波红外相机具备低功耗与高动态范围，可确保稳定可靠的短波红外成像。
特点
光谱响应范围：400–1700 nm
可选像元尺寸：5 µm / 3.45 µm
USB 3.0 接口
无制冷设计，低功耗
全局快门，支持高速采集
位深：8/12 位
硬件 ROI 与外部触发
512 MB 缓存
CE、FCC 合规认证，多平台SDK。
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
由SWIR相机拍摄的图像
SWIRNC 系列 USB 3.0 接口非制冷相机凭借轻量化设计，在高速动态检测、激光分析及高速分选等应用中表现出色。它们是便携式设备和手持仪器的理想核心组件。该系列相机广泛应用于机器视觉、便携检测及科研实验，为多样化的工业与研究应用提供可靠、高性能的短波红外成像解决方案。
光谱范围  400nm-1700nm
ADC 12 Bit / 8 Bit
硬件图像缓存 512MByte
增益范围 1-15x
曝光时间范围 15us-60s
快门模式 全局快门
Binning Software2x2, 3×3, 4×4
数据接口  USB3.0
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
数据格式  8 Bit / 12 Bit
滤光片  400-1800nm (标配); 1030-1800nm (选配)
CRA 2.35°
功耗 <2.11W
尺寸 33mm×33mm×38mm
重量  70g
镜头接口 C-mount
软件 AttosView / SDK
操作系统 Win32/WinRT/Linux/macOS/Android
工作温度 -20 °C to +60 °C
储藏温度 -40 °C to +85 °C
湿度  20%-80%，无冷凝
认证 CE,FCC
Swir051 Specification 3 1536x824

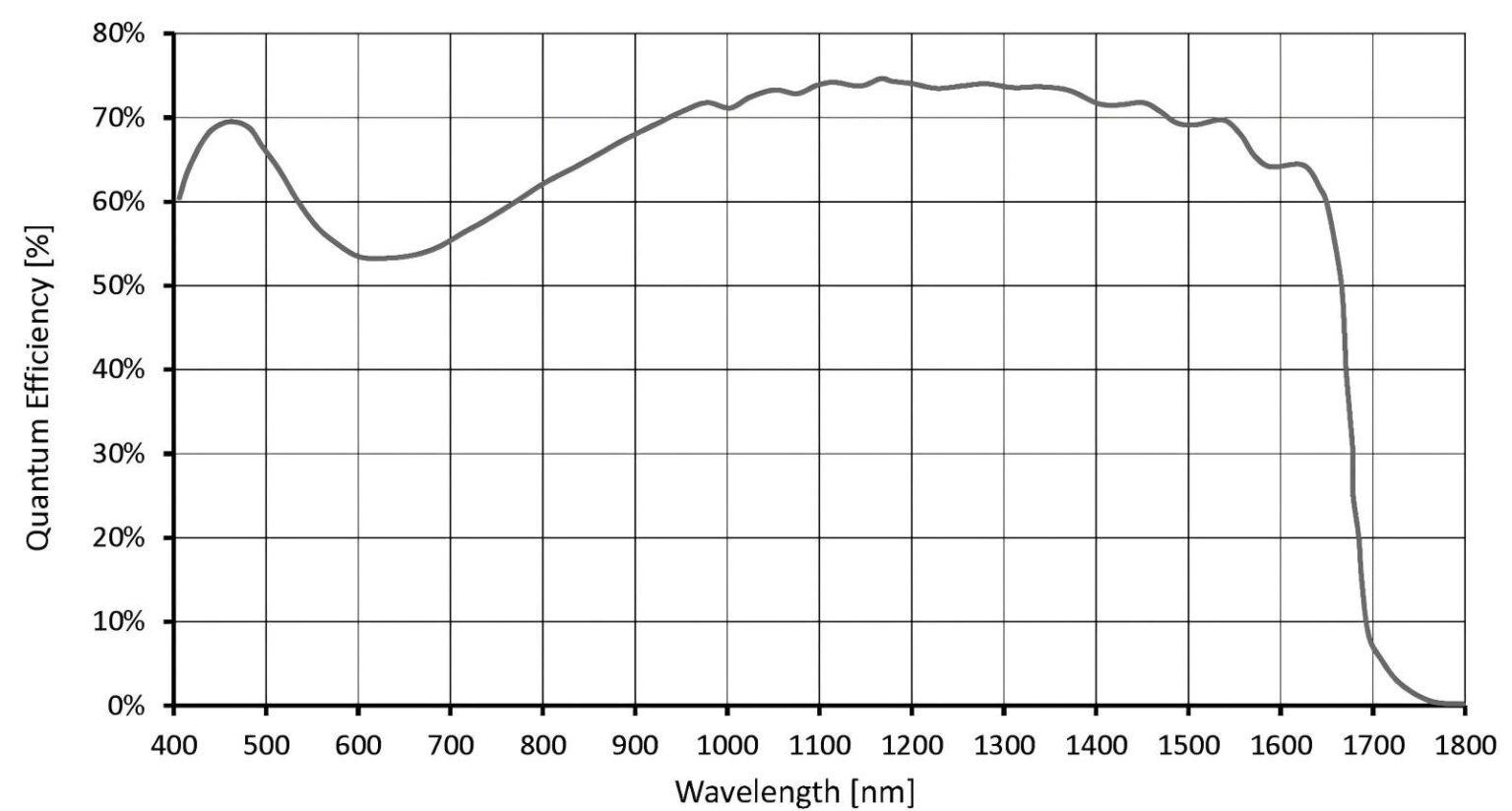

量子效率曲线

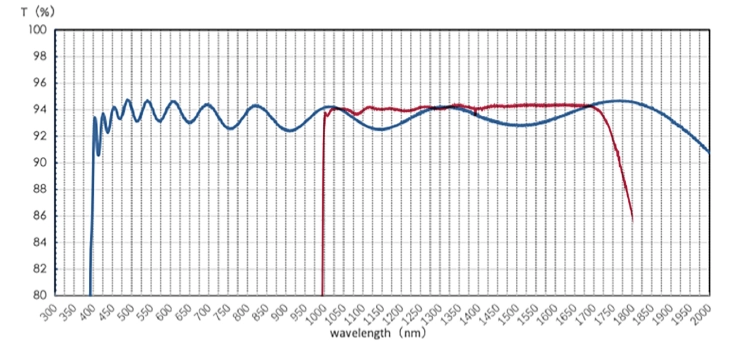

阿秒科技LPF390H与LPF1000H长波通滤光片透过率对比曲线
光学滤光片透过率曲线
* 蓝色曲线：400-1800nm 标配滤光片
* 红色曲线：1030-1800nm 选配滤光片

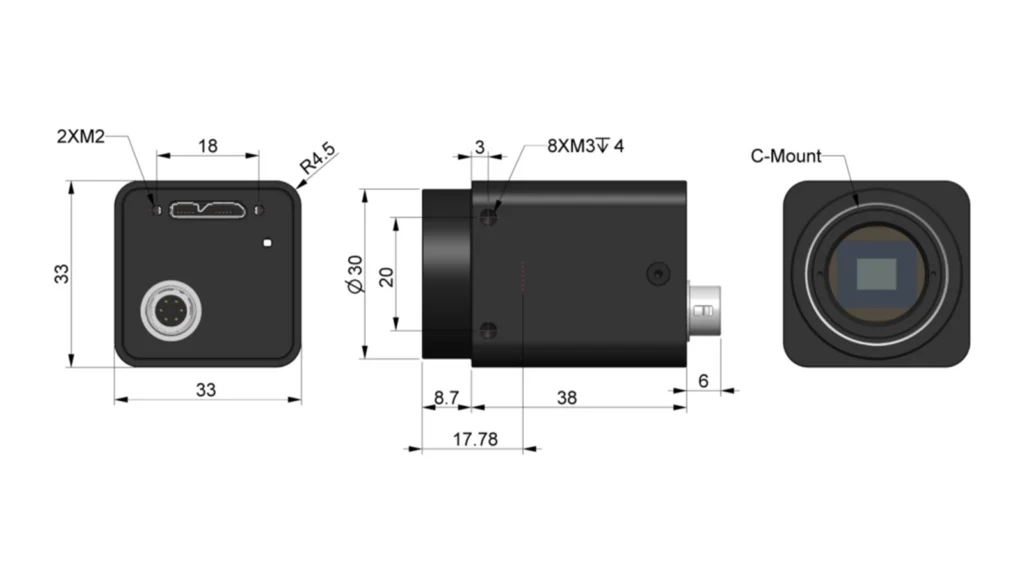

USB3.0 接口，非冷却相机尺寸与接口
As Swir0503au Nc Dimensions
参数 规格
尺寸

33mm×33mm×38mm
接口

C mount

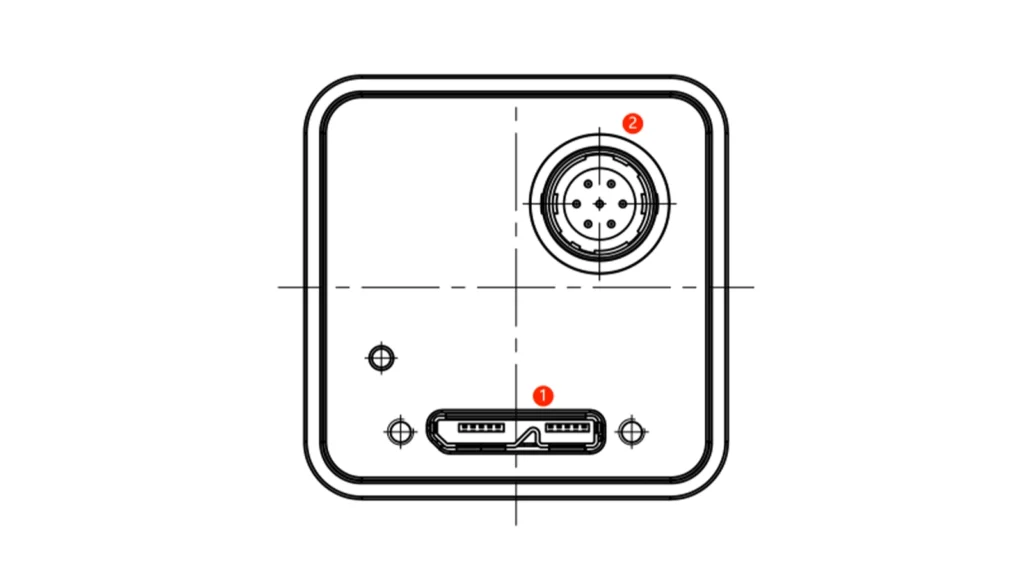

As Swir0503au Nc Port
序号 规格
1 USB3.0 接口
2 外部 IO 接口
相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
相机传感器成像与镜头关系如下图所示

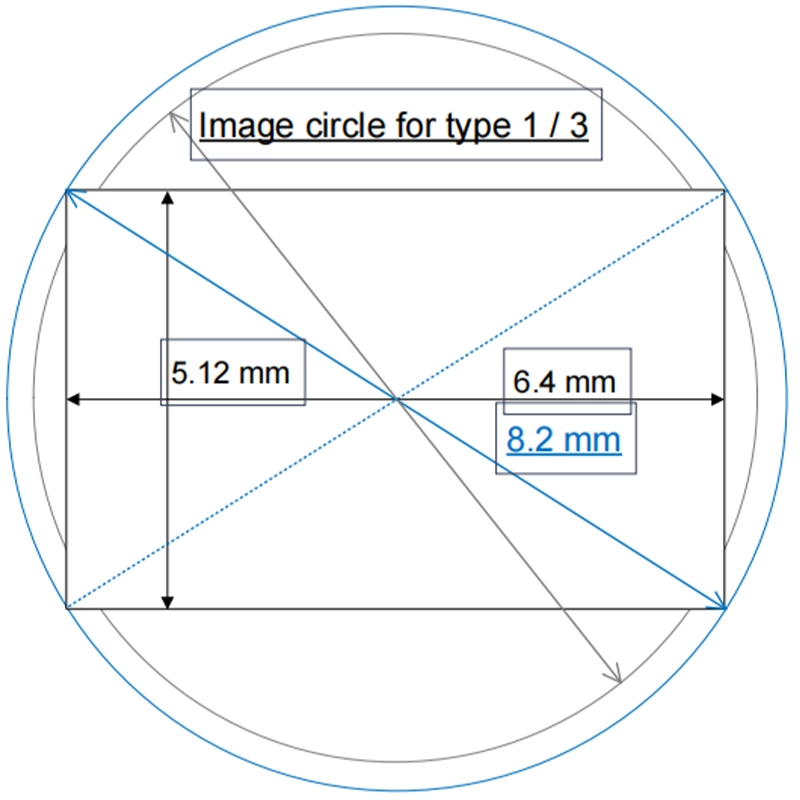

Imx990 Relationship Between Image Circle And Pixel Area
SWIR051AU-NC相机传感器
成像圈与像素面积的关系

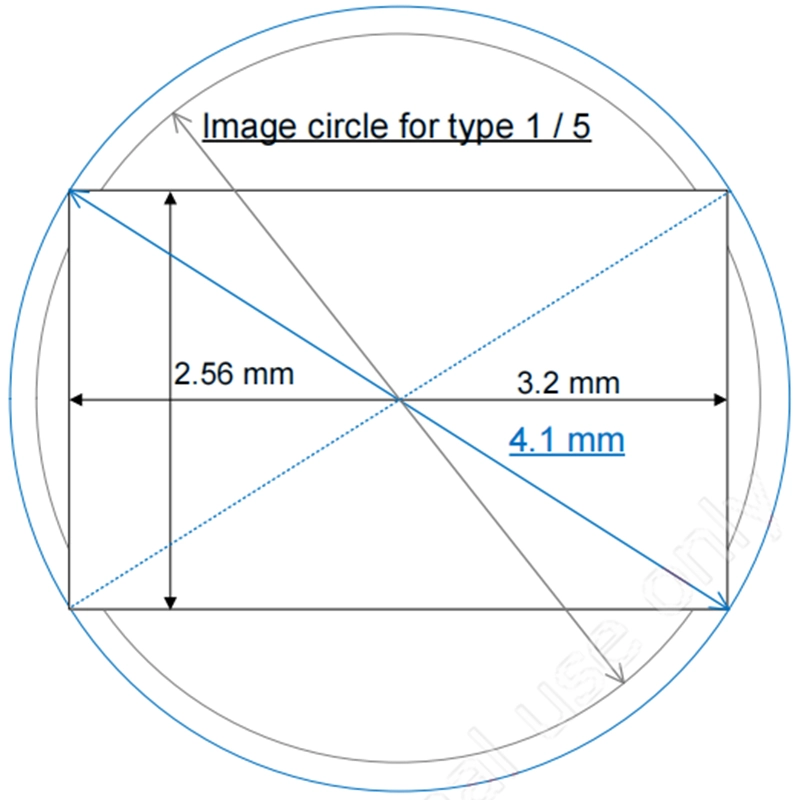

Imx991 Relationship Between Image Circle And Pixel Area
SWIR0503AU-NC相机传感器
成像圈与像素面积的关系

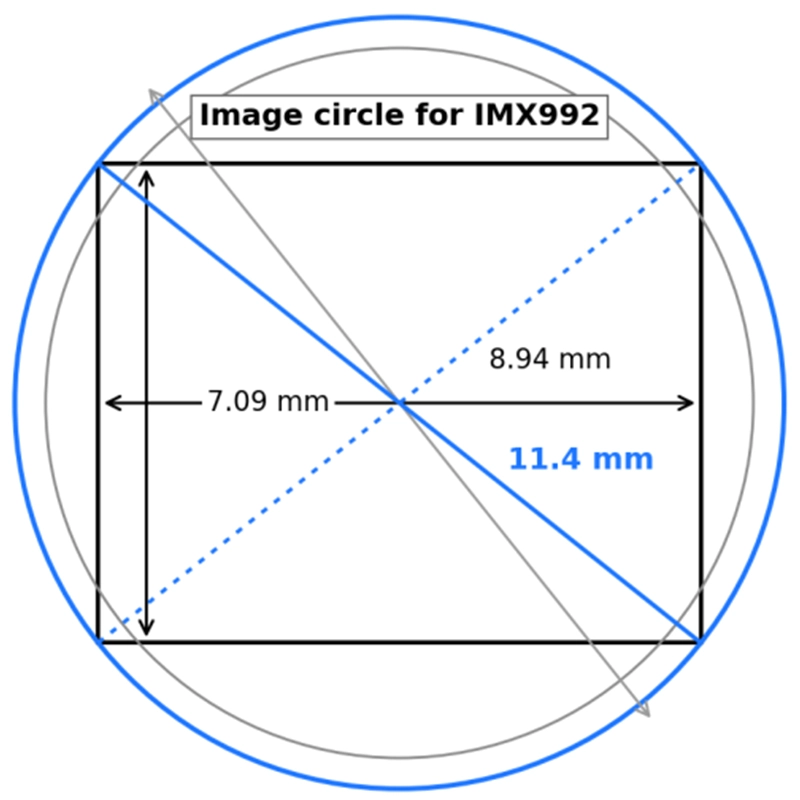

Imx992 Relationship Between Image Circle And Pixel Area
SWIR035AU-NC相机传感器
成像圈与像素面积的关系

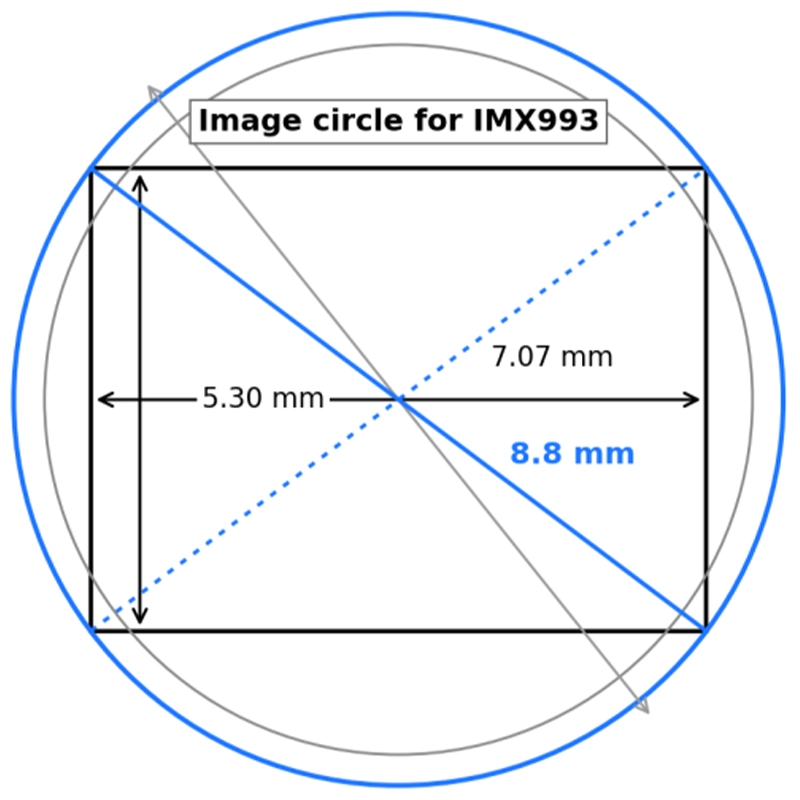

Imx993 Relationship Between Image Circle And Pixel Area
SWIR033AU-NC相机传感器
成像圈与像素面积的关系
下图建议在图像高度从0%到100%时的CRA特性。

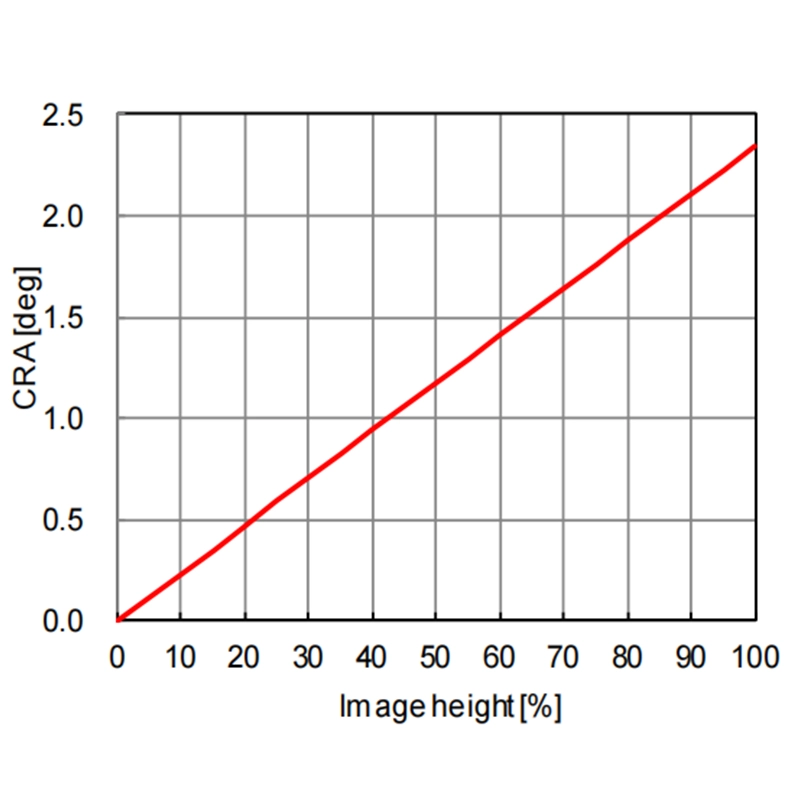

Imx990 Cra Characteristics
SWIR051AU-NC

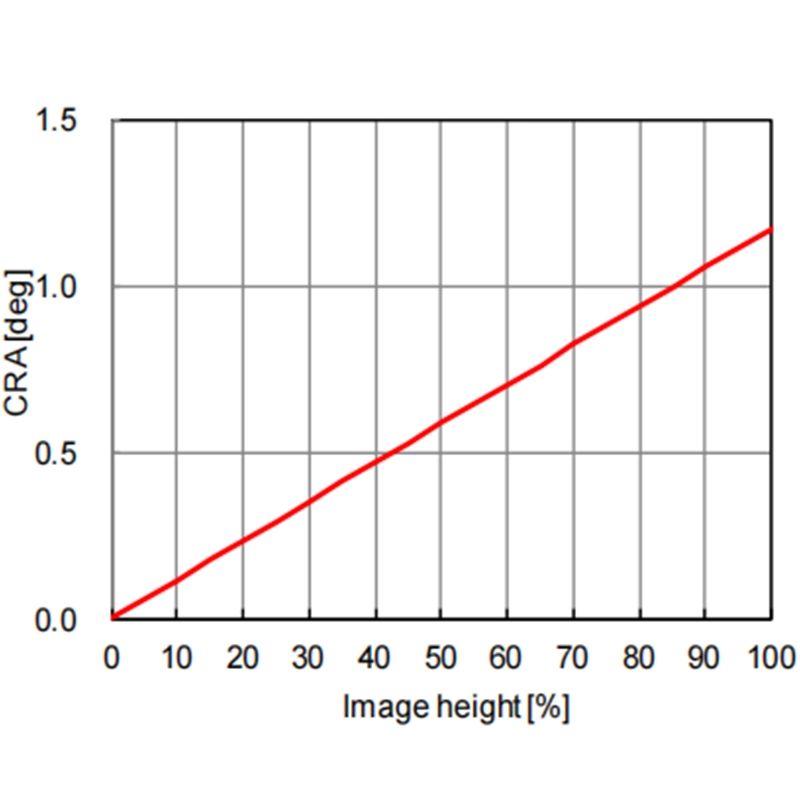

Imx991 Cra Characteristics
SWIR0503AU-NC

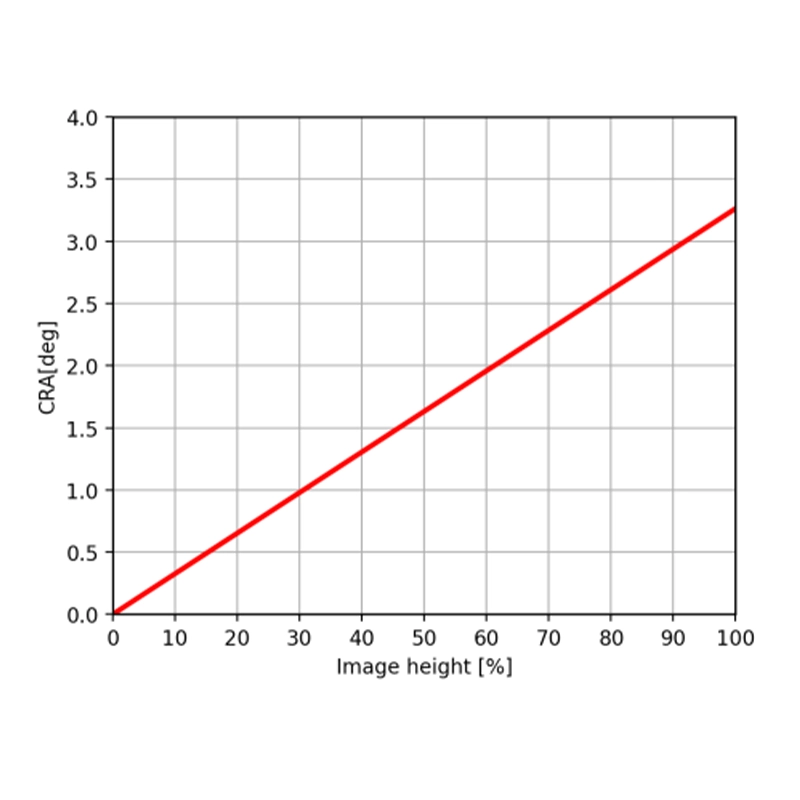

Imx992 Cra Characteristics
SWIR035AU-NC

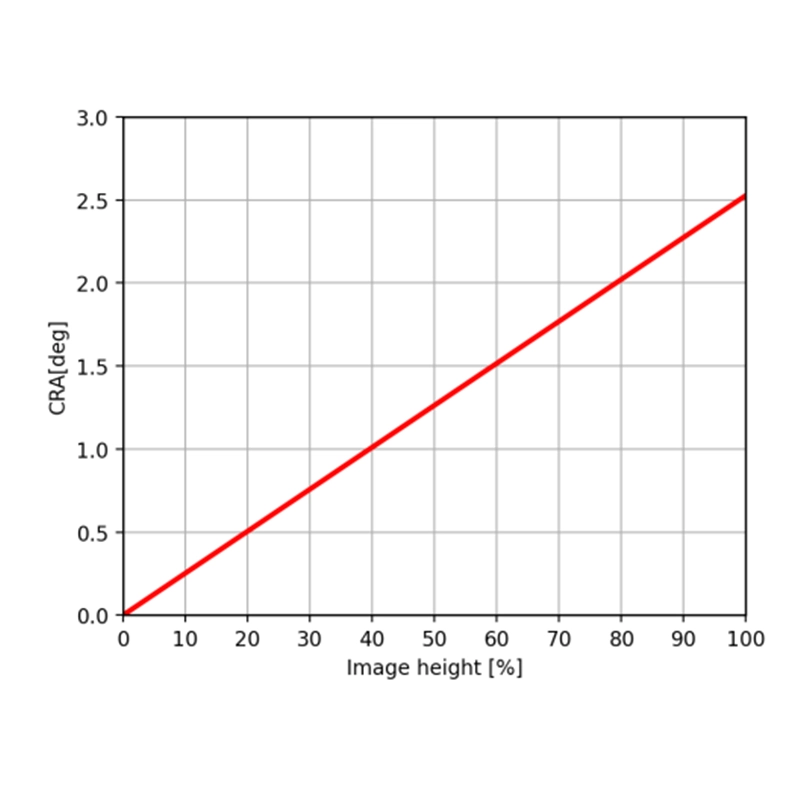

Imx993 Cra Characteristics
SWIR033AU-NC
SWIR051AU-NC / SWIR0503AU-NC相机传感器
CRA 特性
CRA（主射线角）特征
SWIR051AU-NC（IMX990） SWIR0503AU-NC（IMX991）
图像高度 CRA（deg） 图像高度 CRA（deg）
(%) （mm） (%) （mm）
0 0 0 0 0 0
5 0.2 0.12 5 0.1 0.06
10 0.41 0.23 10 0.2 0.12
15 0.61 0.35 15 0.31 0.18
20 0.82 0.47 20 0.41 0.23
25 1.02 0.59 25 0.51 0.29
30 1.23 0.7 30 0.61 0.35
35 1.43 0.82 35 0.72 0.41
40 1.64 0.94 40 0.82 0.47
45 1.84 1.06 45 0.92 0.53
50 2.05 1.17 50 1.02 0.59
55 2.25 1.29 55 1.13 0.65
60 2.46 1.41 60 1.23 0.7
65 2.66 1.53 65 1.33 0.76
70 2.87 1.64 70 1.43 0.82
75 3.07 1.76 75 1.54 0.88
80 3.28 1.88 80 1.64 0.94
85 3.48 1.99 85 1.74 1
90 3.69 2.11 90 1.84 1.06
95 3.89 2.23 95 1.95 1.12
100 4.1 2.35 100 2.05 1.17
SWIR035AU-NC / SWIR033AU-NC相机传感器
主光线入射角与暗角特性

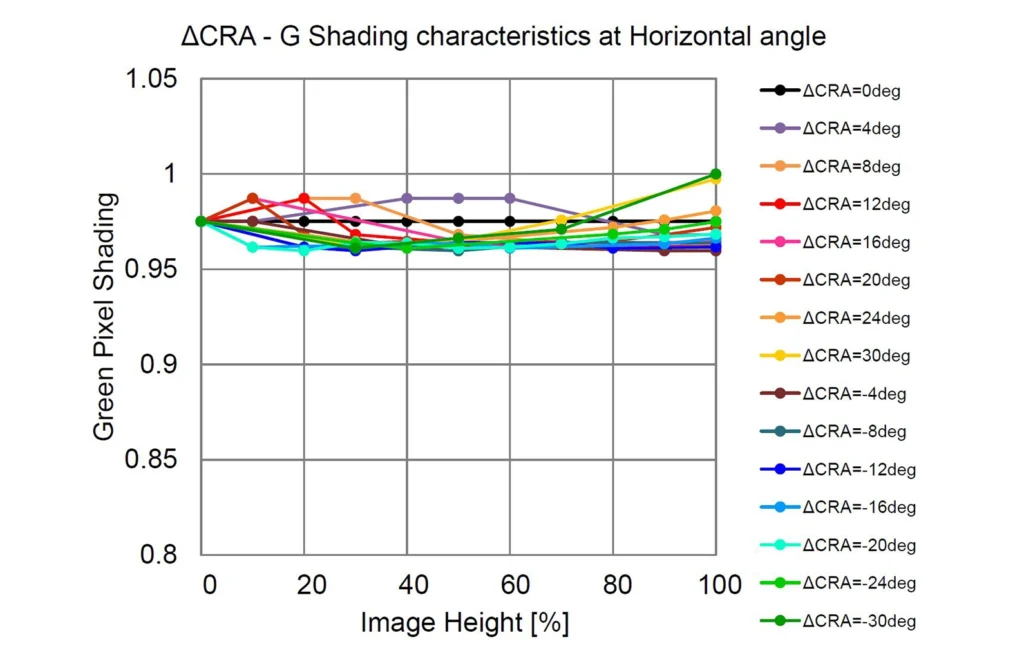

Imx992993 Shading Characteristics At Horizontal Angle
水平角度下的暗角特性

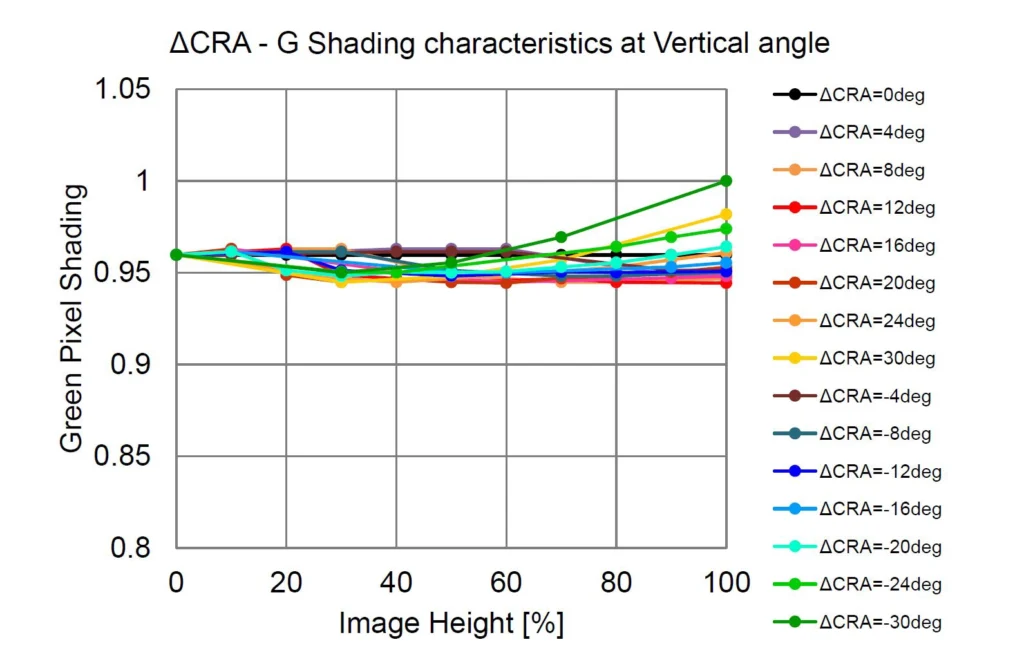

Imx992993 Shading Characteristics At Vertical Angle
垂直角度下的暗角特性
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
功能 功能描述
运行模式 运行模式：视频模式或触发模式 触发模式：软触发模式或外触发模式
去噪 相机硬件集成了去噪功能
自动曝光 自动曝光或手动曝光功能
增益  HG、MG、LG 3 种增益模式
帧率  支持帧率精确控制
ROI 相机支持单区域 ROI 功能，ROI 后最高帧率达 8000fps
翻转  支持垂直/水平翻转
自定义暗场校正  硬件支持最多 12 组用户自定义暗场校正图片功能
时间戳功能  可以开启或关闭时间戳。时间戳功能开启后，1-8 像素、9-16 像素和 17-24 像素的低 8bit 将被修改为：0-7： 帧序号；8-15：帧时刻；16-23：触发信号计数
固件升级  相机支持固件在线更新功能
吸管功能  支持显示鼠标所在像素位置的灰度值
直方图显示  支持直方图显示和统计功能
刨面线功能  支持刨面线数据查看功能
区域灰度统计 支持自定义区域的平均灰度统计功能
DC12V 供电和制冷系统  1）相机的制冷系统分为传感器内置 TEC 制冷片，采用外部散热结构和风扇辅助散热，工作温度可调至特定 数值，有效制冷温度可低于环境温度 40°C，高效的制冷系统保证了极低的暗电流水平；
2）TEC 系统采用 PID 算法控制，使 TEC 精确的调节传感器到目标温度，温度偏差为 0.3°C；
问1：选择产品时哪些参数最重要？

分辨率和像素大小：分辨率决定细节，而像素大小影响灵敏度和动态范围。较小的像素适合高分辨率，而较大的像素则提供更高的灵敏度。
灵敏度和读出噪点：这些对低光成像至关重要。
帧率和接口：USB3.0、GigE、CoaXPress、Camera Link等决定了数据传输速度。

问2：SWIR051系列相机在工业检验中能做什么？

半导体行业：太阳能电池和半导体芯片的检测。
塑料分拣：不同塑料在SWIR波段具有不同的反射光谱，便于对黑色塑料进行准确分类和回收。
玻璃工业：通过热玻璃检测缺陷。
安全：伪造检测，如货币、假发或皮肤。

问3：单波红外相机在科学研究中的应用有哪些？

荧光成像、光谱分析、激光束分析等。

产品反馈表单

33–500万像素、USB 3.0接口 非制冷短波红外相机，配备 InGaAs 传感器

型号 SWIR051AU-NC SWIR0503AU-NC SWIR035AU-NC SWIR033AU-NC
传感器类型 Sony IMX990 InGaAs Sony IMX991 InGaAs Sony IMX992 InGaAs Sony IMX993 InGaAs
像元尺寸 5.0 µm x 5.0 µm 3.45 µm x 3.45 µm
靶面尺寸 1/2″ 1/1.4″ 1/1.8″
帧率&分辨率 8 Bit:223fps@1280 x 1024、428fps@640 x 512
12 Bit:118.7fps@1280 x 1024、227.7fps@640 x 512		 8 Bit:428.1fps@640 x 512、807fps@320 x 256
12 Bit:227.7fps@640 x 512、429.3fps@320 x 256		 8 Bit:61.9fps@2560×2048、135.7fps@1280×1024
12 Bit:35.5fps@2560×2048、135.7fps@1280×1024		 8 Bit:93fps@2048×1536、176fps@1024×768
12 Bit:57fps@2048×1536、176fps@1024×768
转换增益 42.8e-/ADU 43e-/ADU 10.3e-/ADU (HCG), 17.29e-/ADU (LCG)
动态范围 58.7dB 59.6db 51.36dB (HCG), 51.47dB (LCG)
读出噪声 197.6e- 178.8e- 111.88e- (HCG) , 186.61e- (LCG)
满井容量 175.4ke- 176.2ke- 41.39ke- (HCG), 69.92ke- (LCG)
最大信噪比 52.4dB 52.5dB  46.17dB (HCG), 48.45dB (LCG)
项目
文档
可用
价格
选择数量

SWIR051AU-NC

1.3 MP Uncooled InGaAs SWIR Camera, 5 µm Pixels, USB 3.0 Interface

2 Weeks
¥84,960.00

SWIR0503AU-NC

0.33 MP Uncooled InGaAs SWIR Camera, 5 µm Pixels, USB 3.0 Interface

2 Weeks
¥59,616.00

SWIR035AU-NC

5 MP Uncooled InGaAs SWIR Camera, 3.45 µm Pixels, USB 3.0 Interface

2 Weeks
¥158,400.00

SWIR033AU-NC

3 MP Uncooled InGaAs SWIR Camera, 3.45 µm Pixels, USB 3.0 Interface

2 Weeks
¥144,000.00

可选配件——镜头

为满足短波红外（SWIR）成像的多样化应用需求，Attostek 推出了一系列高性能短波红外镜头。该系列产品覆盖 6mm 至 100mm 焦距范围，标配 F1.4 至 F2.0 大光圈，即使在弱光条件下也能保障高信噪比与出色的图像质量。用户可根据视场角、工作距离及分辨率要求，灵活选择相应型号。该系列镜头为 SWIR 相机在安防监控、工业检测及科学研究等应用中提供了高灵敏度与卓越的场景适应能力。

项目
文档
可用
价格
选择数量

SWIR0618C

6mm 定焦，F1.8 光圈，C-Mount 短波红外镜头

2 Weeks
¥4,320.00

SWIR0814CL

8mm 定焦，F1.4 光圈，C-Mount 短波红外镜头

2 Weeks
¥4,320.00

SWIR1214C

12mm 定焦，F1.4 光圈，C-Mount 短波红外镜头

2 Weeks
¥4,320.00

SWIR1614C

16mm 定焦，F1.4 光圈，C-Mount 短波红外镜头

2 Weeks
¥4,320.00

SWIR2514C

25mm 定焦，F1.4 光圈，C-Mount 短波红外镜头

2 Weeks
¥4,320.00

SWIR3514C

35mm 定焦，F1.4 光圈，C-Mount 短波红外镜头

2 Weeks
¥4,320.00

SWIR5014C

50mm 定焦，F1.4 光圈，C-Mount 短波红外镜头

2 Weeks
¥10,800.00

SWIR10020C

100mm 定焦，F2.0 光圈，C-Mount 短波红外镜头

2 Weeks
¥10,800.00
