33万像素，15μm像元、900-1700nm短波红外相机

概述

规格

尺寸与接口

触发(输入输出接口)

软件

特点

常见问题

反馈

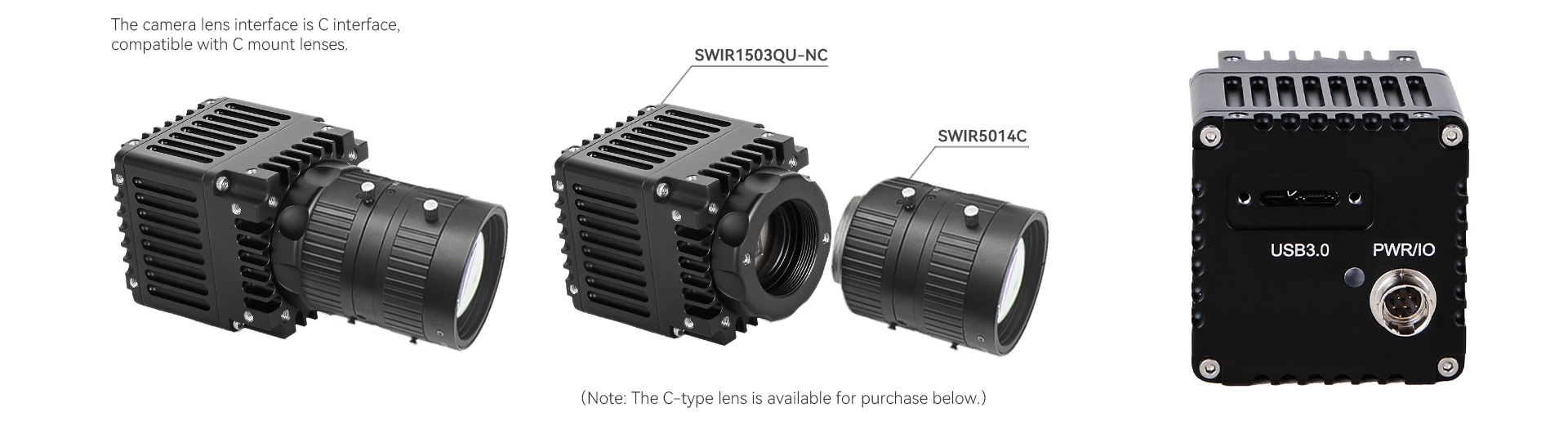

SWIR1503B系列非制冷相机

SWIR1503B 系列非制冷相机是一款基于 InGaAs CMOS 传感器的紧凑型短波红外相机，覆盖 900–1700 nm 光谱范围，分辨率为 640×512，像元尺寸 15 µm。支持可选 USB 3.0 与 GigE 接口，可灵活适应从实验室研发到工业生产线的多种应用场景。

特点

光谱响应范围：900–1700 nm

15 µm 大像元尺寸

多种接口：USB 3.0 / GigE

全局快门，支持高速采集

12 位或更高位 ADC

硬件 ROI 与外部触发

512 MB 缓存

CE、FCC 合规认证，多平台SDK。

软件

AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。

由SWIR相机拍摄的图像

在工业检测领域，SWIR1503B系列非制冷短波红外相机支持高速物料分选、实时过程监控，以及晶圆与半导体器件的缺陷检测，助力提升生产线效率与质量控制精度。在激光测量领域，相机适用于激光光斑分析、光束质量评估及激光加工过程监测，提供精准的近红外成像反馈。

传感器类型	InGaAs CMOS
光谱范围	900nm – 1700nm
分辨率	0.33 MP (640×512)
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4″
ADC	14-bit
硬件图像缓存	512MByte
QE	75%@1350nm
转换增益	138.6e-/ADU(LG)，5.54e-/ADU(MG)，1.2e-/ADU (HG)
动态范围	70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1
读出噪声	586.82e(LG)，35.05e(MG)，68.44e(HG)
满井容量	1986426.78e(LG)，87649.83Ke(MG)，17147.351e(HG) *1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG)
暗电流	30fa@0.1V&18℃
曝光时间范围	16µs~5s
快门模式	全局快门
数字 IO	1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
制冷温差	低于室温 40°C
滤光片	400-1800nm（标配）
尺寸	45mm×45mm×50mm
重量	140g
镜头接口	C-mount
软件	AttosView / SDK
工作温度	-30 °C to +60 °C
储藏温度	-40 °C to +85 °C
湿度	20%-80%，无冷凝
认证	CE，FCC

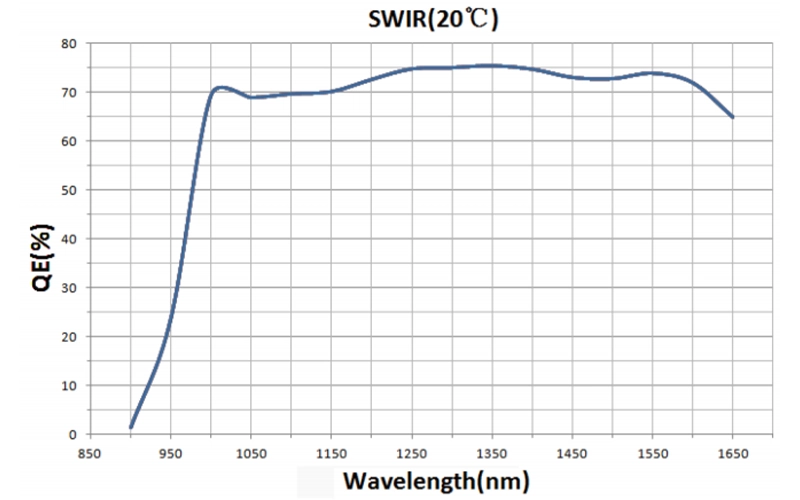

量子效率曲线

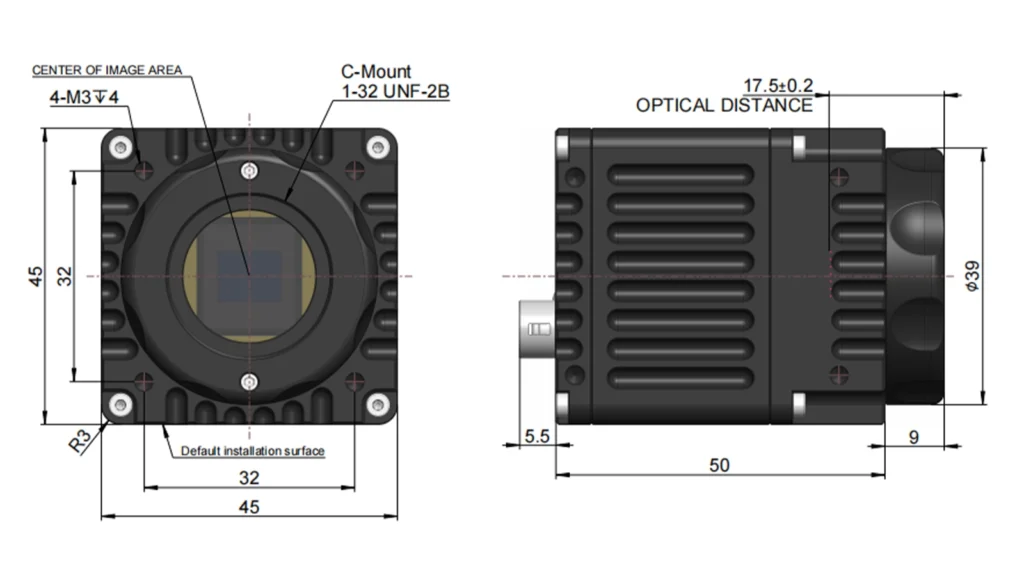

SWIR1503BU-NC相机尺寸与接口

参数	规格
尺寸	454550mm
接口	C mount

序号	规格
1	USB3.0 接口
2	外部 IO 接口

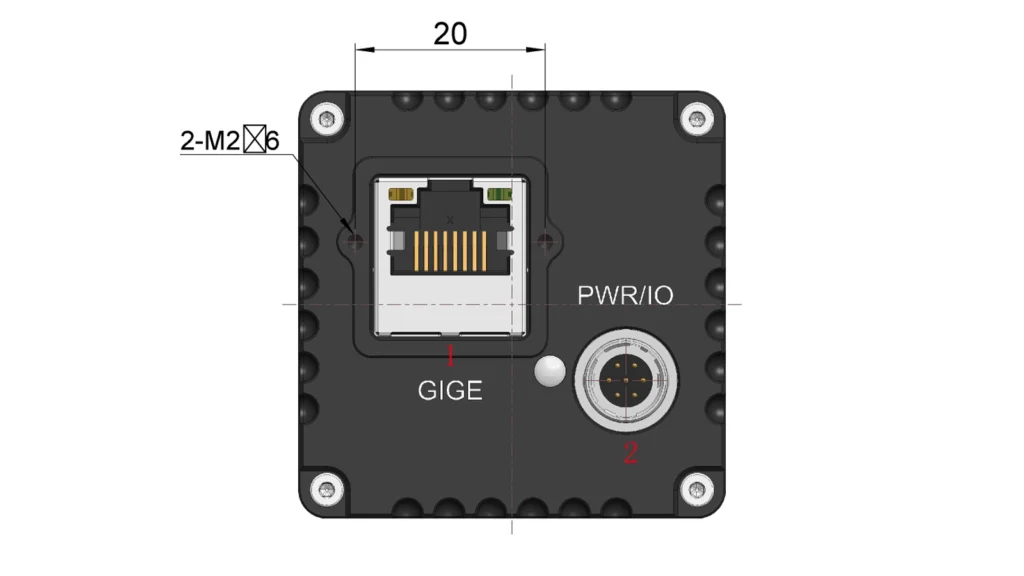

SWIR1503BG-NC相机尺寸与接口

参数	规格
尺寸	454550mm
接口	C mount

序号	规格
1	GigE 接口
2	外部 IO 接口

相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

颜色	管脚	信号	信号描述说明
白色	1	GDN	非隔离信号及电源地
红色	2	12V	12VDC电源输入
蓝色	3	OPTO_GND	光耦隔离信号地
黄色	4	DIR_GPIO0	非隔离信号（软件可配置输入/输出）（line2）
黑色	5	DIR_GPIO1	非隔离信号（软件可配置输入/输出）（line3）
绿色	6	OPTO_IN	光耦隔离输入信号（line0）
粉色	7	OPTO_OUT	光耦隔离输出信号（line1）

I/O 电器特性

光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

图1：输入逻辑电平

光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2：光耦隔离输出电气特性
参数名称	参数符号	参数值
输出逻辑低电平	VL	742mV
输出逻辑高电平	VH	4.134V
输出上升时间	TR	4us
输出下降时间	TF	1.8us
输出上升延迟	TDR	12us
输出下降延迟	TDF	2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压	外部电阻	VL	输出电流
3.3V	1KΩ	510mV	2.82mA
5V	1KΩ	742mV	4.31mA
12V	2.4KΩ	795mV	4.68mA
24V	4.7KΩ	850mV	4.97mA

输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

图3：输入逻辑电平

图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压	外部电阻	VL(GPIO)
3.3V	1KΩ	0.11V
5V	1KΩ	0.167V
12V	2.4KΩ	0.184V
24V	4.7KΩ	0.385V

表 5：非隔离输出电气特性
参数名称	参数符号	参数值
Output rise time	TR	0.08us
output fall time	TF	0.02us
Output rise delay	TDR	0.1us
Output fall delay	TDF	0.04u

AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

x86：XP SP3 及以上；CPU 支持 SSE2 及以上
x64：Win7 及以上
支持视频模式和触发模式（Raw 格式或 RGB 格式）
自动捕获和快速记录功能
支持多种语言
硬件 ROI 和数字 binning 功能
丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
支持所有的 AttosView相机

SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

SDK 支持平台：
Win32：
x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
x64：Win7 及以上版本；
arm：Win10 及以上版本；
arm64：Win10 及以上版本；
WinRT：x86，x64，arm，arm64；Windows10及以上版本；
macOS：universal（x64+x86）；macOS10.10及以上版本；
Linux：内核2.6.27及以上：
x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
x64：GLIBC2.14 及以上；
Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”

第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载

SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载

第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

DirectShow 驱动;

Micromanager驱动;

TWAIN SDK驱动;

AttosView 推荐系统需求
操作系统	Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU）	≥3.0 GHz Intel Core i5 或更高
内存（RAM）	≥8 GB
硬盘	NVMe 固态硬盘（SSD）
显卡	独立显卡，≥256 MB 显存
主板	USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络	安装驱动程序需要网络连接

用户界面设计

下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。

功能	功能描述
运行模式	运行模式：视频模式或触发模式触发模式：软触发模式或外触发模式
去噪	相机硬件集成了去噪功能
自动曝光	自动曝光或手动曝光功能
增益	HG、MG、LG 3 种增益模式
帧率	支持帧率精确控制
ROI	相机支持单区域 ROI 功能，ROI 后最高帧率达 8000fps
翻转	支持垂直/水平翻转
自定义暗场校正	硬件支持最多 12 组用户自定义暗场校正图片功能
时间戳功能	可以开启或关闭时间戳。时间戳功能开启后，1-8 像素、9-16 像素和 17-24 像素的低 8bit 将被修改为：0-7：帧序号；8-15：帧时刻；16-23：触发信号计数
固件升级	相机支持固件在线更新功能
吸管功能	支持显示鼠标所在像素位置的灰度值
直方图显示	支持直方图显示和统计功能
刨面线功能	支持刨面线数据查看功能
区域灰度统计	支持自定义区域的平均灰度统计功能
DC12V 供电和制冷系统	1）相机的制冷系统分为传感器内置 TEC 制冷片，采用外部散热结构和风扇辅助散热，工作温度可调至特定数值，有效制冷温度可低于环境温度 40°C，高效的制冷系统保证了极低的暗电流水平； 2）TEC 系统采用 PID 算法控制，使 TEC 精确的调节传感器到目标温度，温度偏差为 0.3°C；

问1：CQD材料的光谱响应范围是多少？

通过调整量子点大小，一颗芯片可以覆盖大约300到1700纳米的宽频段，进一步扩展到2500纳米，实现从可见光到短波红外的宽带成像。

问2：CQD CMOS SWIR 摄像机的性能如何？需要冷却吗？

它们的量子效率、动态范围和信噪比都在不断提升。部分型号已具备室温低噪声成像功能。

问3：CQD材料的光谱响应范围可以定制吗？

是的。通过精确控制量子点大小，可以调节CQD材料的吸收峰。这使得针对特定光谱波段进行优化成为可能，提供定制化的光谱响应以满足多样化的光谱成像应用需求。

问4：CQD的CMOS摄像机环保程度如何？

CQDs的CMOS相机采用了新一代材料，如Ag₂Te和InAs，这些材料符合RoHS标准并符合全球绿色法规。与传统技术相比，CQD的CMOS生产工艺更环保，支持可持续发展，非常适合对环境要求严格的应用。

SWIR1503B系列非制冷短波红外相机，配备 InGaAs 传感器

型号	SWIR1503BU-NC	SWIR1503BG-NC
帧率&分辨率	400@640×512	8 Bit:350fps@640 x 512 14 Bit:175fps@640 x 512
数据接口	USB3.0	GigE
数据格式	Mono 8 / Mono 14 / Packet12	Mono 8 / Mono 14
功耗	4.8W（TEC OFF), 5.5W（TEC ON)	6W（TEC OFF), 6.5W（TEC ON)

项目

文档

可用

价格

选择数量

SWIR1503BU-NC

0.33 MP Uncooled InGaAs CMOS SWIR Camera, 15 µm Pixels, USB 3.0 Interface

2 Weeks

¥82,800.00

SWIR1503BG-NC

0.33 MP Uncooled InGaAs CMOS SWIR Camera, 15 µm Pixels, Gige Interface

2 Weeks

¥82,800.00

可选配件——镜头

为满足短波红外（SWIR）成像的多样化应用需求，Attostek 推出了一系列高性能短波红外镜头。该系列产品覆盖 6mm 至 100mm 焦距范围，标配 F1.4 至 F2.0 大光圈，即使在弱光条件下也能保障高信噪比与出色的图像质量。用户可根据视场角、工作距离及分辨率要求，灵活选择相应型号。该系列镜头为 SWIR 相机在安防监控、工业检测及科学研究等应用中提供了高灵敏度与卓越的场景适应能力。
