SWIR1503B系列非制冷相机

SWIR1503B 系列非制冷相机是一款基于 InGaAs CMOS 传感器的紧凑型短波红外相机，覆盖 900–1700 nm 光谱范围，分辨率为 640×512，像元尺寸 15 µm。支持可选 USB 3.0 与 GigE 接口，可灵活适应从实验室研发到工业生产线的多种应用场景。

特点

光谱响应范围：900–1700 nm

640×512 分辨率，15 µm 大像元尺寸

全局快门，支持高速采集

12 位或更高位 ADC

硬件 ROI 与外部触发

512 MB 缓存

CE、FCC 合规认证，多平台SDK。

软件

AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。

由SWIR相机拍摄的图像

在工业检测领域，SWIR1503B系列非制冷短波红外相机支持高速物料分选、实时过程监控，以及晶圆与半导体器件的缺陷检测，助力提升生产线效率与质量控制精度。在激光测量领域，相机适用于激光光斑分析、光束质量评估及激光加工过程监测，提供精准的近红外成像反馈。

通用规格
像元尺寸	15µm×15µm
转换增益	138.6e⁻/ADU(LG)，5.54e⁻/ADU(MG)，1.2e⁻/ADU (HG)
动态范围	70.59dB(LG)，67.96dB(MG)，47.98dB(HG) *1
读出噪声	586.82e⁻(LG)，35.05e⁻(MG)，68.44e⁻(HG)
满井容量	1986426.78e⁻(LG)，87649.83e⁻(MG)，17147.351e⁻(HG) *1
最大信噪比	62.98dB(LG)，49.43dB(MG)，42.34dB(HG)
暗电流	30fA@0.1V&18℃
曝光时间范围	16µs~5s
快门模式	全局快门
数字 IO	1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
光学接口	C 接口
滤光窗片	400-1700nm（标配）
CRA	2.35°
供电方式	12V 3A电源适配器供电
尺寸	45mm×45mm×50mm
重量	140g
软件	AttosView/完整的SDK开发包
温度	工作温度-30~60℃，储藏温度-40~85℃
湿度	工作湿度20%-80%，无冷凝 ; 存储湿度20%-80%，无冷凝
认证	CE，FCC

量子效率曲线

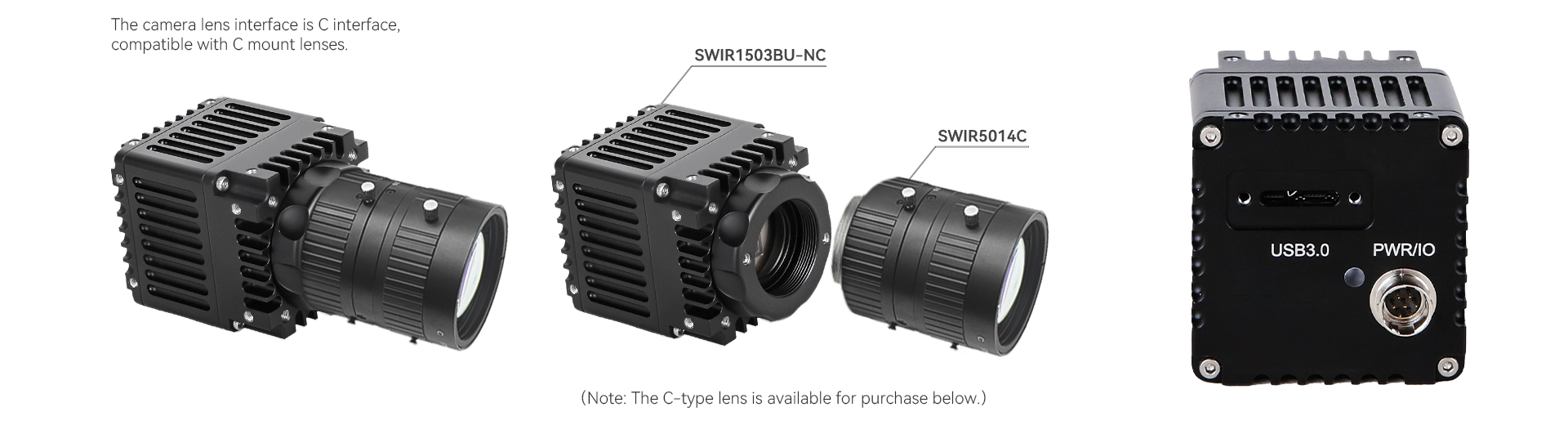

SWIR1503BU-NC相机尺寸与接口

阿秒科技900-1700nm波段SWIR1503BG-NC短波红外相机外形尺寸图

参数	规格
尺寸	454550mm
接口	C mount

序号	规格
1	USB3.0 接口
2	外部 IO 接口

SWIR1503BG-NC相机尺寸与接口

参数	规格
尺寸	454550mm
接口	C mount

阿秒科技900-1700nm波段SWIR1503BG-NC短波红外相机GigE接口细节图

序号	规格
1	GigE 接口
2	外部 IO 接口

相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

颜色	管脚	信号	信号描述说明
白色	1	GDN	非隔离信号及电源地
红色	2	12V	12VDC电源输入
蓝色	3	OPTO_GND	光耦隔离信号地
黄色	4	DIR_GPIO0	非隔离信号（软件可配置输入/输出）（line2）
黑色	5	DIR_GPIO1	非隔离信号（软件可配置输入/输出）（line3）
绿色	6	OPTO_IN	光耦隔离输入信号（line0）
粉色	7	OPTO_OUT	光耦隔离输出信号（line1）

I/O 电器特性

光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

图1：输入逻辑电平

光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2：光耦隔离输出电气特性
参数名称	参数符号	参数值
输出逻辑低电平	VL	742mV
输出逻辑高电平	VH	4.134V
输出上升时间	TR	4us
输出下降时间	TF	1.8us
输出上升延迟	TDR	12us
输出下降延迟	TDF	2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压	外部电阻	VL	输出电流
3.3V	1KΩ	510mV	2.82mA
5V	1KΩ	742mV	4.31mA
12V	2.4KΩ	795mV	4.68mA
24V	4.7KΩ	850mV	4.97mA

输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

图3：输入逻辑电平

图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压	外部电阻	VL(GPIO)
3.3V	1KΩ	0.11V
5V	1KΩ	0.167V
12V	2.4KΩ	0.184V
24V	4.7KΩ	0.385V

表 5：非隔离输出电气特性
参数名称	参数符号	参数值
Output rise time	TR	0.08us
output fall time	TF	0.02us
Output rise delay	TDR	0.1us
Output fall delay	TDF	0.04u

AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其适配系统包括：

x86：XP SP3 及以上；CPU 支持 SSE2 及以上
x64：Win7 及以上

SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

SDK 支持平台包括：Win32以及WinRT，macOS，Linux，Android

Win32 支持的版本如下：

x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
x64：Win7 及以上版本；
arm：Win10 及以上版本；
arm64：Win10 及以上版本；

第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载

SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载

第三方软件

DirectShow 驱动:

下载

Micromanager驱动:

下载

TWAIN SDK驱动:

下载

推荐电脑配置

推荐电脑配置
操作系统	Microsoft® Windows® XP / Vista /7/8/10/11(32位和64位)、Mac OSX、Linux
处理器(CPU)	≥3.0 GHz Intel Core i5 或更高
内存(RAM)	≥8 GB
硬盘	NVMe 固态硬盘（SSD）
显卡	独立显卡，≥256 MB 显存
主板	USB 3.0相机需要集成Intel USB 3.0控制器或一个空闲的PCIe 3.0×16插槽
网络	安装驱动程序需要网络连接

用户界面设计

下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。

功能	功能描述
运行模式	运行模式：视频模式或触发模式触发模式：软触发模式或外触发模式
去噪	相机硬件集成了去噪功能
自动曝光	自动曝光或手动曝光功能
增益	HG、MG、LG 3 种增益模式
帧率	支持帧率精确控制
ROI	相机支持单区域 ROI 功能，ROI 后最高帧率达 8000fps
翻转	支持垂直/水平翻转
自定义暗场校正	硬件支持最多 12 组用户自定义暗场校正图片功能
时间戳功能	可以开启或关闭时间戳。时间戳功能开启后，1-8 像素、9-16 像素和 17-24 像素的低 8bit 将被修改为：0-7：帧序号；8-15：帧时刻；16-23：触发信号计数
固件升级	相机支持固件在线更新功能
吸管功能	支持显示鼠标所在像素位置的灰度值
直方图显示	支持直方图显示和统计功能
刨面线功能	支持刨面线数据查看功能
区域灰度统计	支持自定义区域的平均灰度统计功能
DC12V 供电和制冷系统	1）相机的制冷系统分为传感器内置 TEC 制冷片，采用外部散热结构和风扇辅助散热，工作温度可调至特定数值，有效制冷温度可低于环境温度 40°C，高效的制冷系统保证了极低的暗电流水平； 2）TEC 系统采用 PID 算法控制，使 TEC 精确的调节传感器到目标温度，温度偏差为 0.3°C；

问1：该相机为什么采用非制冷设计？有什么优势？
答1：SWIR1503B 系列采用非制冷设计，具有
紧凑轻便：尺寸仅 45 mm × 45 mm × 50 mm，重量仅 140 g

低功耗：无需 TEC 制冷功耗

快速启动：无需等待制冷达到目标温度

灵活部署：适合从实验室研发到工业生产线的多种场景
问2：USB3.0 与 GigE 两款机型如何根据应用距离选型？
答2：SWIR1503BU-NC（USB3.0）适配场景
台式实验室、小型离线检测台、短距离（5 米内）桌面设备；布线简洁，无需工业交换机，即插即用；不适用于百米长流水线、焊接强电磁车间。

SWIR1503BG-NC（GigE）适配场景
长距离整条流水线、多相机同步自动化产线、强电机 / 焊接电磁干扰工况；网线最长百米稳定传输；不适用于手持便携小型设备。
问3：不同曝光时长对应业务场景？
答3：该系列相机曝光时间 16μs ~ 5s

16μs~ 百微秒：脉冲激光、高速塑料颗粒传送带抓拍，优先 BU-NC 高帧型号；

毫秒级：常规硅片、果蔬快速在线质检，两款通用；

1~5s：离线微量光谱、短时间材料分析。

SWIR1503B系列非制冷短波红外相机，配备 InGaAs 传感器

型号	SWIR1503BU-NC	SWIR1503BG-NC
帧率&分辨率	400fps@640×512	8 Bit:350fps@640 x 512，14 Bit:175fps@640 x 512
数据接口	USB3.0	GigE
数据格式	8 bit / 14 bit/ Packet12	8 bit / 14 bit
功耗	4.8W	6W
