SWIR1503CU-2.2短波红外相机

SWIR1503CU-2.2 短波红外相机采用 InGaAs CMOS 传感器，具备 0.33 MP 分辨率与 15 µm 像元尺寸，确保精细细节捕捉。该相机光谱响应范围覆盖 900–2200 nm 深红外波段，在 1900 nm 波长处量子效率高达 70%。配备深度 TEC 制冷，保证超低暗电流（

特点

光谱响应范围：900–2200 nm

0.33 MP 分辨率，15 µm 大像元设计

1900 nm 处量子效率达 70%

深度 TEC 制冷，70°C 制冷温差

全局快门，支持高速采集

14 位（8/12/14 位可选）

硬件 ROI 与外部触发

512 MB DDR3 缓存

通过 CE/FCC 认证，提供多平台 SDK

软件

AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。

由SWIR相机拍摄的图像

SWIR1503CU-2.2 针对水分检测、塑料分选、矿物分析及环境监测等应用进行了优化。它能够高对比度地可视化水分含量，用于农业与食品质量检测。在回收领域，该相机可区分塑料、棉花和皮革，实现自动分选。在地质学中，它能捕捉清晰的光谱特征，实现高效矿物分析。同时，该相机还可检测可见光传感器无法识别的环境污染物。

产品型号	SWIR1503CU-2.2
传感器类型	InGaAs CMOS
光谱范围	900nm – 2200nm
像元尺寸	15 µm x 15 µm
靶面尺寸	3/4″
ADC	14-bit
帧率&分辨率	8/12/14bit:270@640×512
硬件图像缓存	512MByte
QE	70%@ 1900nm
转换增益	77.8e-/DN(LG)，6.6e-/DN(MG)，2.0e-/DN (HG)
动态范围	71.4dB(LG)，63.4dB(MG)，56.2dB(HG) *1
读出噪声	< 50e-
满井容量	1.21Me- (LG), 102Ke- (MG), 28Ke-(HG)
最大信噪比	60.8dB(LG)，50.1dB(MG)，44.5dB(HG)
暗电流	<25fa@0.1V&18℃；178K e-/pixel/s
曝光时间范围	16µs~5s
快门模式	全局快门
数据接口	USB3.0
数字 IO	1 路光耦隔离输入，1 路光耦隔离输出
数据格式	Mono 12 / Mono 14
制冷温差	低于室温 70°C
滤光片	1000-2400nm（标配）
功耗	7.1W（TEC OFF）/ <18.2W（TEC ON）
尺寸	68 mm × 68 mm × 90.3 mm
重量	485g
镜头接口	C-mount
软件	AttosView / SDK
工作温度	-30 °C to +60 °C
储藏温度	-40 °C to +85 °C
湿度	20%-80%，无冷凝
认证	CE,FCC

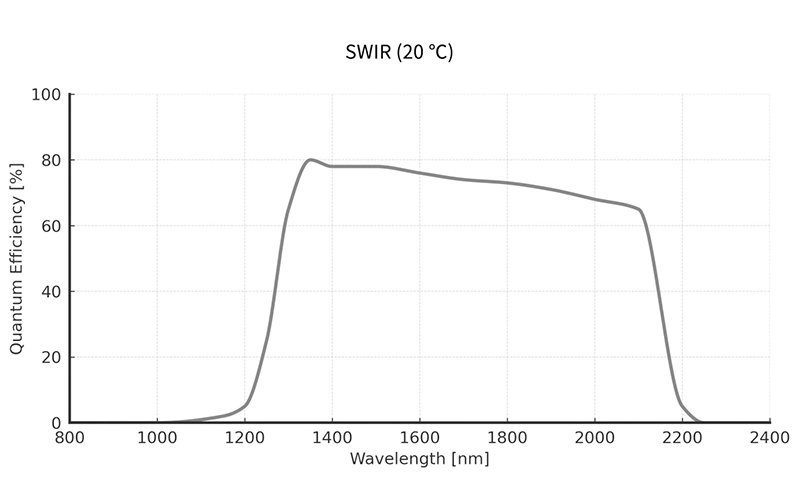

量子效率曲线

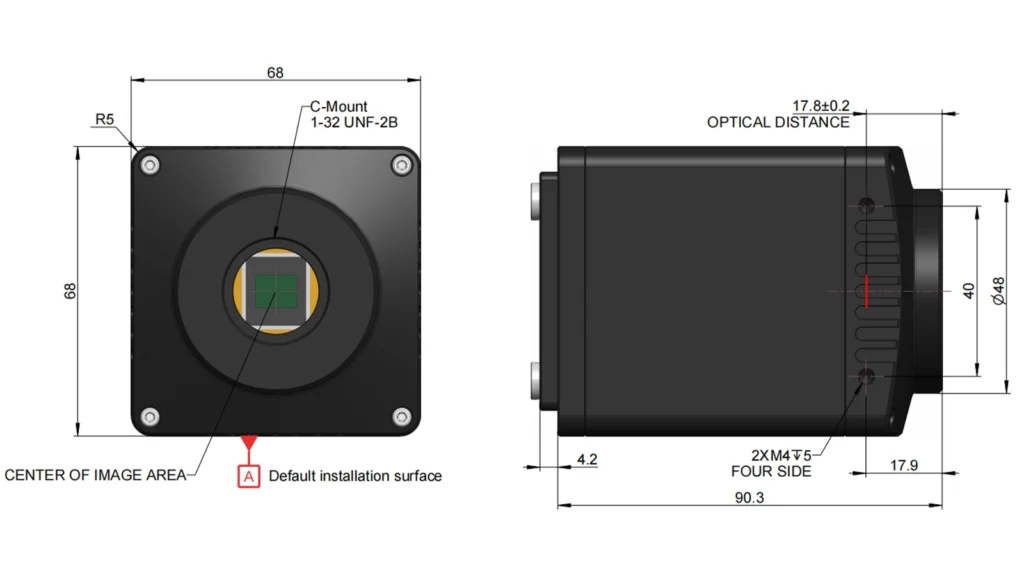

SWIR1503CU-2.2 制冷相机尺寸与接口

参数	规格
尺寸	686890.3mm
接口	C mount

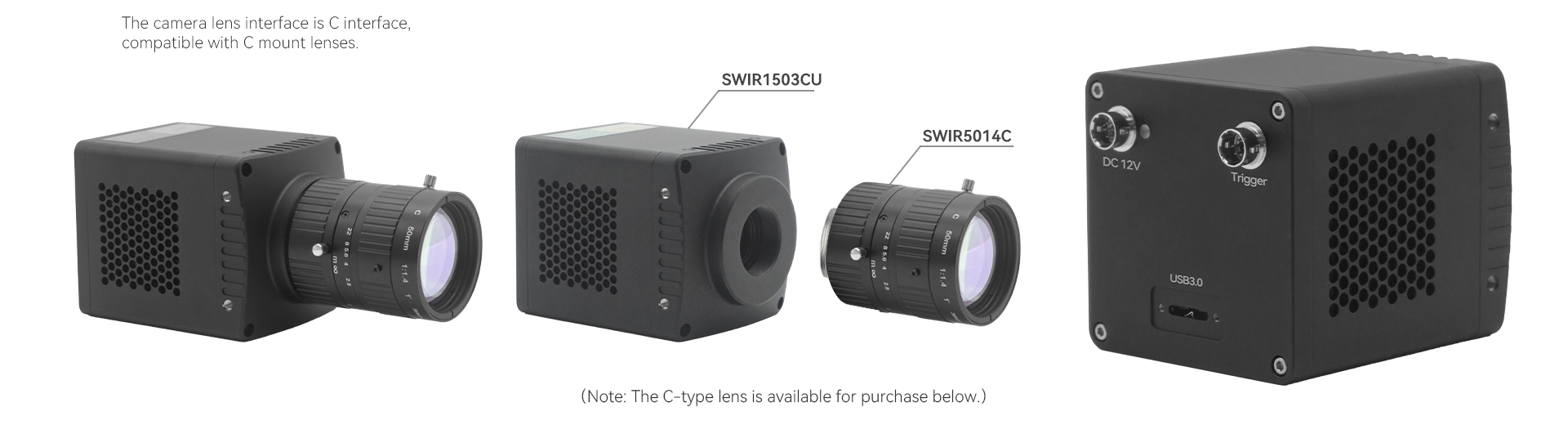

序号	规格
1	DC 12V 电源接口
2	外部 IO 接口
3	USB3.0 接口

SWIR1503CU-2.2相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

颜色	管脚	信号	信号描述说明
白色	1	GDN	非隔离信号及电源地
红色	2	12V	12VDC电源输入
蓝色	3	OPTO_GND	光耦隔离信号地
黄色	4	DIR_GPIO0	非隔离信号（软件可配置输入/输出）（line2）
黑色	5	DIR_GPIO1	非隔离信号（软件可配置输入/输出）（line3）
绿色	6	OPTO_IN	光耦隔离输入信号（line0）
粉色	7	OPTO_OUT	光耦隔离输出信号（line1）

I/O 电器特性

光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

图1：输入逻辑电平

光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2：光耦隔离输出电气特性
参数名称	参数符号	参数值
输出逻辑低电平	VL	742mV
输出逻辑高电平	VH	4.134V
输出上升时间	TR	4us
输出下降时间	TF	1.8us
输出上升延迟	TDR	12us
输出下降延迟	TDF	2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压	外部电阻	VL	输出电流
3.3V	1KΩ	510mV	2.82mA
5V	1KΩ	742mV	4.31mA
12V	2.4KΩ	795mV	4.68mA
24V	4.7KΩ	850mV	4.97mA

输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

图3：输入逻辑电平

图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压	外部电阻	VL(GPIO)
3.3V	1KΩ	0.11V
5V	1KΩ	0.167V
12V	2.4KΩ	0.184V
24V	4.7KΩ	0.385V

表 5：非隔离输出电气特性
参数名称	参数符号	参数值
Output rise time	TR	0.08us
output fall time	TF	0.02us
Output rise delay	TDR	0.1us
Output fall delay	TDF	0.04u

AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

x86：XP SP3 及以上；CPU 支持 SSE2 及以上
x64：Win7 及以上
支持视频模式和触发模式（Raw 格式或 RGB 格式）
自动捕获和快速记录功能
支持多种语言
硬件 ROI 和数字 binning 功能
丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
支持所有的 AttosView相机

SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

SDK 支持平台：
Win32：
x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
x64：Win7 及以上版本；
arm：Win10 及以上版本；
arm64：Win10 及以上版本；
WinRT：x86，x64，arm，arm64；Windows10及以上版本；
macOS：universal（x64+x86）；macOS10.10及以上版本；
Linux：内核2.6.27及以上：
x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
x64：GLIBC2.14 及以上；
Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”

第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载

SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载

第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

DirectShow 驱动;

Micromanager驱动;

TWAIN SDK驱动;

AttosView 推荐系统需求
操作系统	Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU）	≥3.0 GHz Intel Core i5 或更高
内存（RAM）	≥8 GB
硬盘	NVMe 固态硬盘（SSD）
显卡	独立显卡，≥256 MB 显存
主板	USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络	安装驱动程序需要网络连接

用户界面设计

下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。

功能	功能描述
运行模式	运行模式：视频模式或触发模式触发模式：软触发模式或外触发模式
去噪	相机硬件集成了去噪功能
自动曝光	自动曝光或手动曝光功能
增益	HG、MG、LG 3 种增益模式
帧率	支持帧率精确控制
ROI	相机支持单区域 ROI 功能，ROI 后最高帧率达 8000fps
翻转	支持垂直/水平翻转
自定义暗场校正	硬件支持最多 12 组用户自定义暗场校正图片功能
时间戳功能	可以开启或关闭时间戳。时间戳功能开启后，1-8 像素、9-16 像素和 17-24 像素的低 8bit 将被修改为：0-7：帧序号；8-15：帧时刻；16-23：触发信号计数
固件升级	相机支持固件在线更新功能
吸管功能	支持显示鼠标所在像素位置的灰度值
直方图显示	支持直方图显示和统计功能
刨面线功能	支持刨面线数据查看功能
区域灰度统计	支持自定义区域的平均灰度统计功能
DC12V 供电和制冷系统	1）相机的制冷系统分为传感器内置 TEC 制冷片，采用外部散热结构和风扇辅助散热，工作温度可调至特定数值，有效制冷温度可低于环境温度 40°C，高效的制冷系统保证了极低的暗电流水平； 2）TEC 系统采用 PID 算法控制，使 TEC 精确的调节传感器到目标温度，温度偏差为 0.3°C；

问1：选择产品时哪些参数最重要？

分辨率和像素大小：分辨率决定细节，而像素大小影响灵敏度和动态范围。较小的像素适合高分辨率，而较大的像素则提供更高的灵敏度。
灵敏度和读出噪点：这些对低光成像至关重要。
帧率和接口：USB3.0、GigE、CoaXPress、Camera Link等决定了数据传输速度。

问2：SWIR摄像头能检测隐藏物体或物质吗？

是的，SWIR摄像机利用短波红外范围内各种材料的反射率和透射率差异，识别在可见光下难以辨别的物体或组件。该功能广泛应用于安全检查、工业分拣、无损检测等领域。

问3：与可见光成像相比，使用SWIR成像有哪些优势？

短波红外光可以穿透和吸收与可见光相互作用不同的物质，穿透雾、烟雾和玻璃等障碍物时能获得清晰图像;它能在可见光下轻松区分视觉相似的颜色，提高识别准确性;即使在低光环境下，也能输出高质量成像，适应更复杂的应用场景。
