130万像素，15μm像元，900-1700nm短波红外相机

  • 光谱响应范围：900 – 1700 nm，像元尺寸：15 μm
  •  TEC 制冷温差：低于环境温度 40 ℃ 

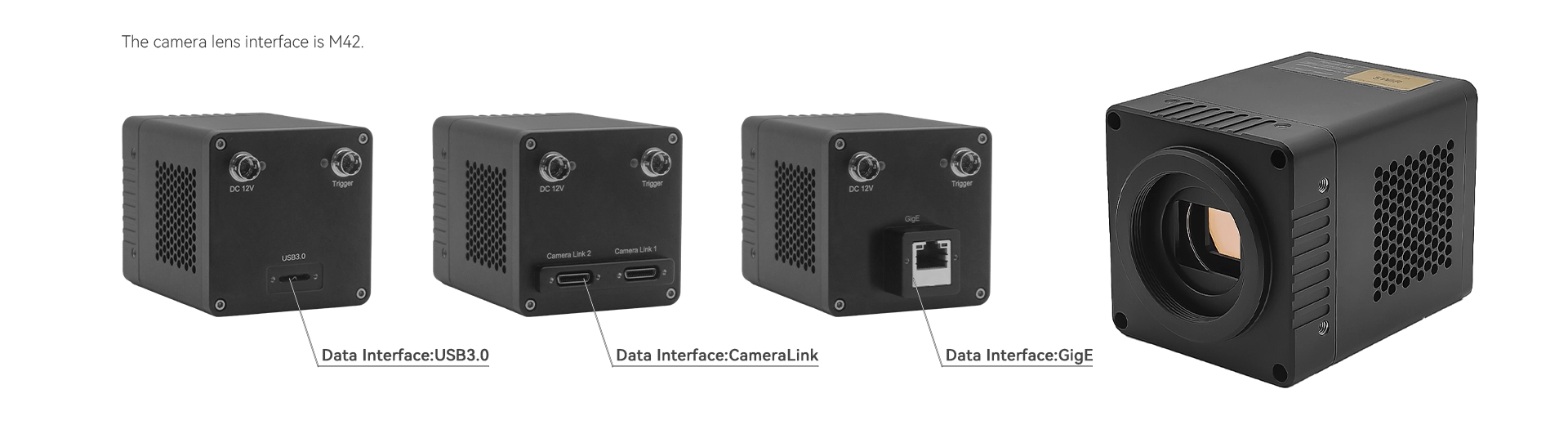

  • 多接口支持：USB 3.0 / 10GigE / CameraLink Full
阿秒科技900-1700nm波段SWIR151B系列短波红外相机整机外观
SWIR151B系列相机
SWIR151B 系列相机是一款高性能短波红外成像设备，采用InGaAs CMOS 传感器，15 μm 像元尺寸，1.3MP分辨率，可在 900–1700 nm 短波红外波段内提供清晰、细腻的图像质量。该系列相机提供 USB 3.0、10GigE、CameraLink 等多种数据接口，能够满足不同应用场景的图像传输需求。
特点
光谱响应范围：900 – 1700 nm
像元尺寸：15 μm
多接口选择：USB 3.0 / 10GigE / CameraLink
TEC制冷
全局快门，支持高速采集
硬件 ROI 及外部触发
512 MByte缓存
CE、FCC 合规认证，多平台SDK。
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。

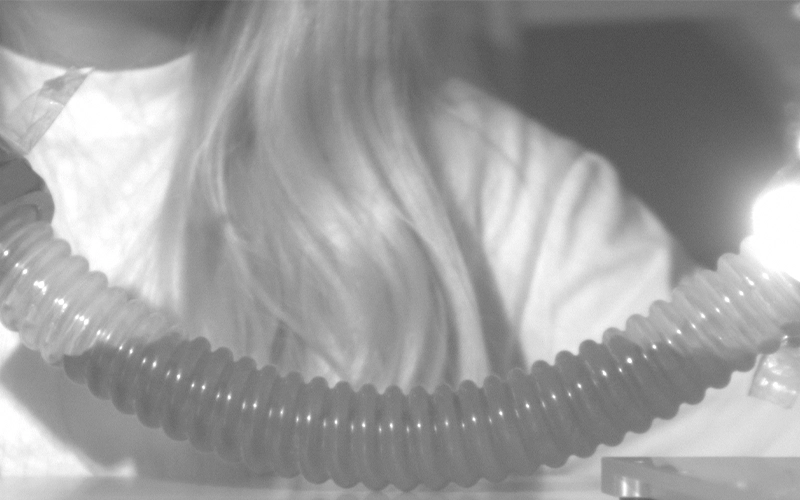

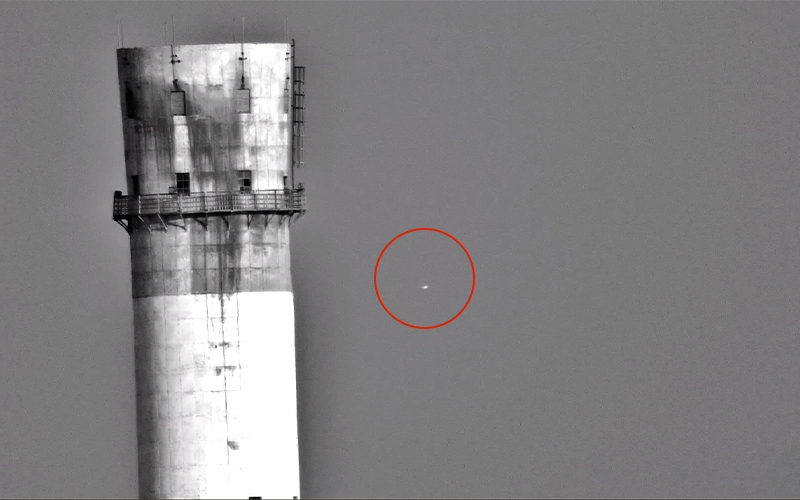

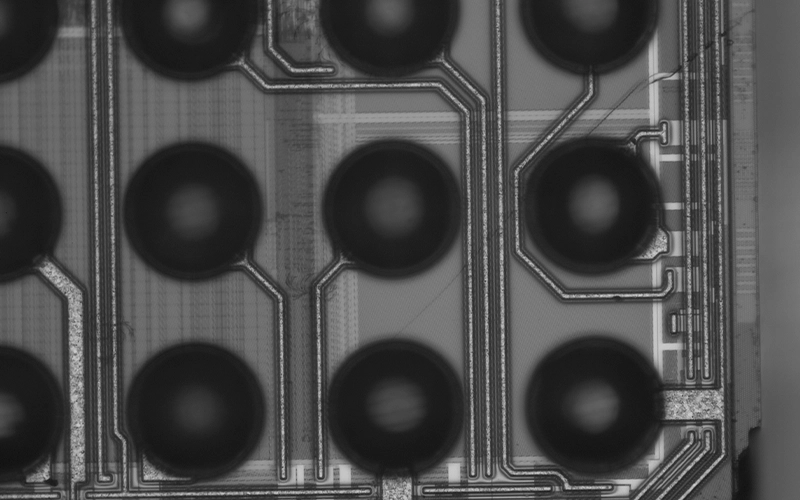

由SWIR相机拍摄的图像
凭借在材料分析、水分检测、雾霾/烟雾穿透成像及夜间监控等方面的优异性能，SWIR151B系列短波红外（SWIR）相机已被广泛应用于工业检测、机器视觉、物料分选、食品检测、科学研究、医疗诊断、安防监控、过程控制及交通运输等诸多领域。
传感器类型 InGaAs CMOS Sensor
光谱范围  900-1700nm
像元尺寸 15um*15um
靶面尺寸 1.5″
ADC 14-bit
帧率&分辨率 200fps@1280 x 1024
硬件图像缓存 512MByte
QE ≥70@1.55μm
转换增益 1μV/e- (LG)，16μV/e- (MG)，53.3μV/e- (HG)
满井容量 1.9Me- (LG)，118.75Ke- (MG)，33.75Ke-(HG) *1
暗电流 30fa@0.1V&18℃ (For reference only)
快门模式 全局快门
制冷温差  低于室温 40°C
功耗 8.4W（TEC OFF）/ <16W（TEC ON）
工作温度 -30~60℃
储藏温度 -40~85℃
湿度  20%-80%，无冷凝
尺寸 68mm×68mm×89.8mm
重量  485g
镜头接口 M42

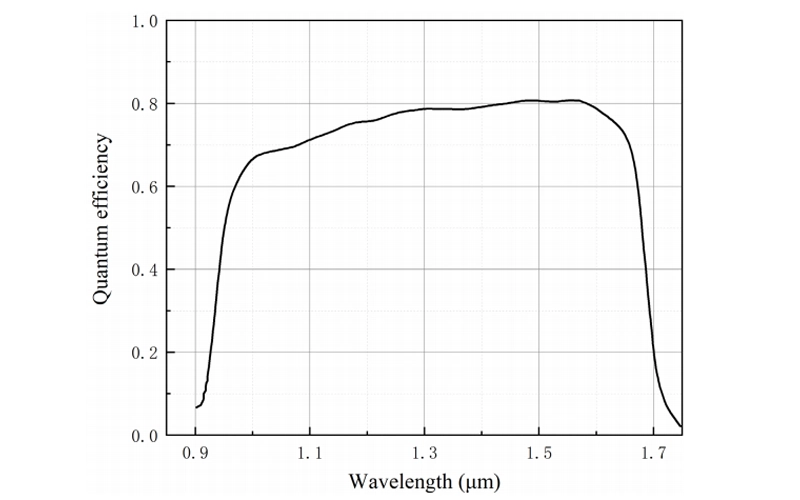

阿秒科技SWIR151B系列相机量子效率 QE 特性曲线图
量子效率曲线
SWIR151BU 制冷相机尺寸与接口

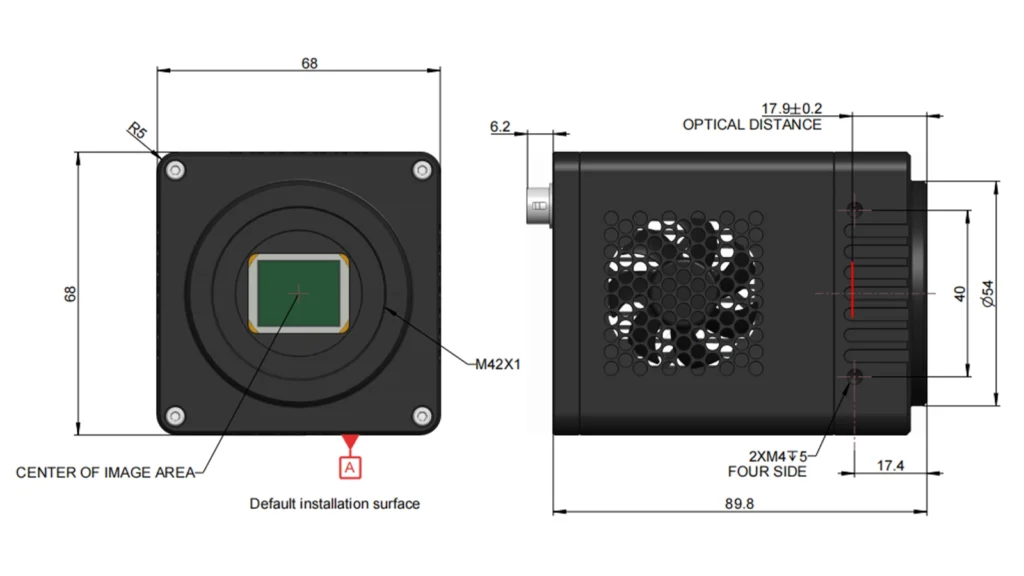

阿秒科技SWIR151BU短波红外相机外形尺寸图
参数 规格
尺寸

68*68*89.8mm
接口

M42
SWIR151AU短波红外相机接口结构细节图
序号 规格
1 DC 12V 电源接口
2 外部 IO 接口
3 USB3.0 接口
SWIR151BG 制冷相机尺寸与接口

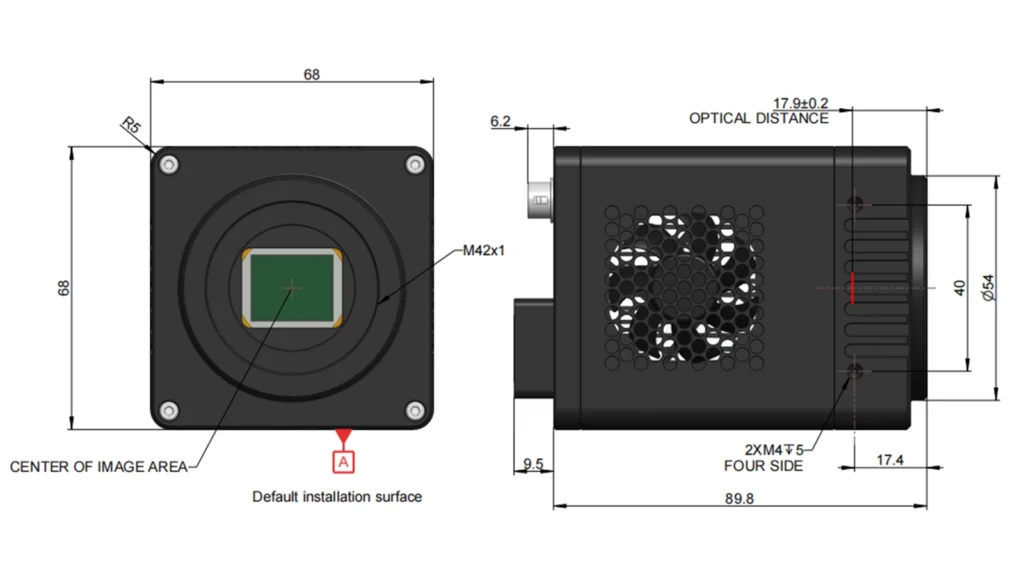

阿秒科技SWIR151BG短波红外相机外形尺寸图
参数 规格
尺寸

68*68*89.8mm
接口 M42

SWIR151AG短波红外相机接口结构细节图
序号 规格
1 DC 12V 电源接口
2 外部 IO 接口
3 GigE 接口
SWIR151BCL 制冷相机尺寸与接口

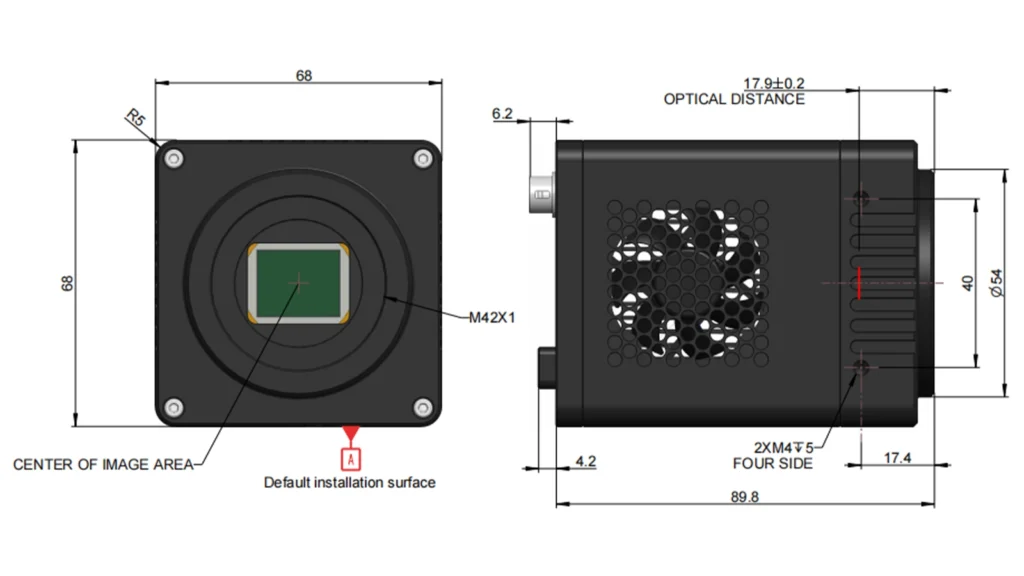

阿秒科技SWIR151BCL短波红外相机外形尺寸图
参数 规格
尺寸

68*68*89.8mm
接口

M42



SWIR151ACL短波红外相机接口结构细节图
序号 规格
1 DC 12V 电源接口
2 外部 IO 接口
3 CameraLink1
4 CameraLink2
SWIR151B系列相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

CLView 软件（仅支持SWIR151BCL）
对于 CameraLink 接口的相机，推荐使用以下品牌的图像采集卡：Magewell、FIREBIRD、Hikvision
AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
CameraLink 驱动
只支持SWIR151BCL模型

Magewell：

下载

FIREBIRD：

下载

Hikvision：

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示
功能 功能描述
运行模式 运行模式：视频模式或触发模式 触发模式：软触发模式或外触发模式
去噪 相机硬件集成了去噪功能
自动曝光 自动曝光或手动曝光功能
增益  HG、MG、LG 3 种增益模式
帧率  支持帧率精确控制
ROI 相机支持单区域 ROI 功能，ROI 后最高帧率达 8000fps
翻转  支持垂直/水平翻转
自定义暗场校正  硬件支持最多 12 组用户自定义暗场校正图片功能
时间戳功能  可以开启或关闭时间戳。时间戳功能开启后，1-8 像素、9-16 像素和 17-24 像素的低 8bit 将被修改为：0-7： 帧序号；8-15：帧时刻；16-23：触发信号计数
固件升级  相机支持固件在线更新功能
吸管功能  支持显示鼠标所在像素位置的灰度值
直方图显示  支持直方图显示和统计功能
刨面线功能  支持刨面线数据查看功能
区域灰度统计 支持自定义区域的平均灰度统计功能
DC12V 供电和制冷系统  1）相机的制冷系统分为传感器内置 TEC 制冷片，采用外部散热结构和风扇辅助散热，工作温度可调至特定 数值，有效制冷温度可低于环境温度 40°C，高效的制冷系统保证了极低的暗电流水平；
2）TEC 系统采用 PID 算法控制，使 TEC 精确的调节传感器到目标温度，温度偏差为 0.3°C；
