1.3 MP 5微米像素 单红外相机

  • 400–1700 nm 光谱响应，像素尺寸为5微米
  • 冷却温度差比环境温度低10-25°C
  • 多接口：USB3 / GigE / CoaXPress / CameraLink

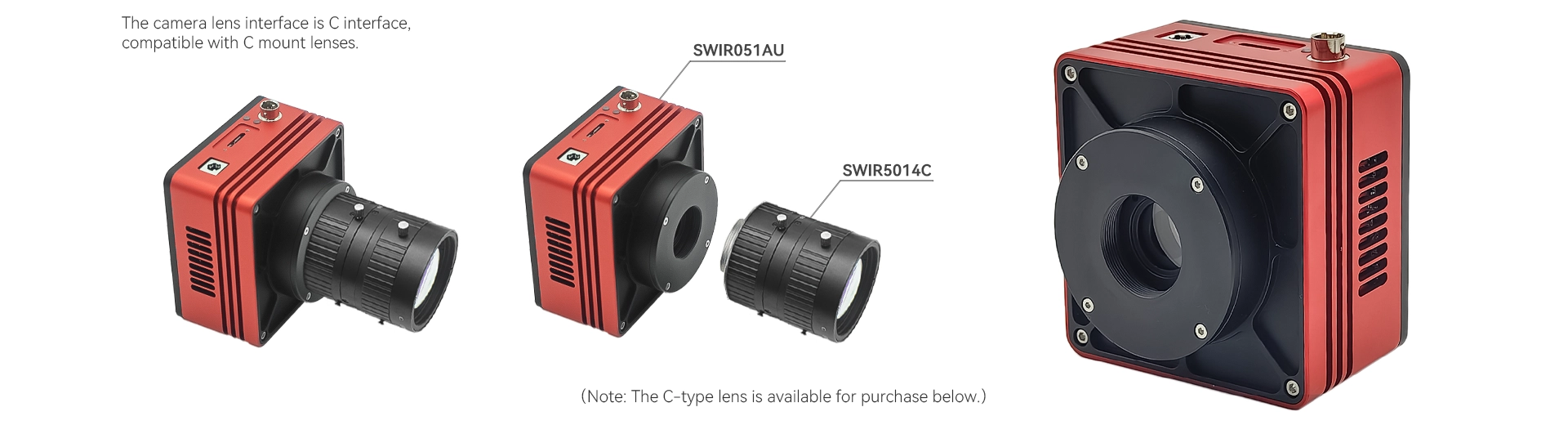

As Swir051 Ingaas Swir Cameras
SWIR051系列相机
为保护您的权益和利益，收到产品时请立即确认收货。我们的产品无正当理由不支持退货。如果产品被核实存在质量缺陷，或因商家相关问题（如产品错误或缺货）需要退货，请在交付后30天内提交退货申请。产品必须保持原有状态，不得有人工损坏，并以原包装及所有配件（如镜头盖、数据线、用户手册等）归还。否则，退货流程可能会受到影响。
特色
400–1700 nm 光谱响应，像素尺寸为5微米
多接口：USB3 / GigE / CoaXPress / CameraLink
TEC冷却
全局快门，高速采集
12位（特定型号可选8/10/12位）
硬件投资回报率与外部触发
512MB缓存（型号相关）
CE/FCC Cerifcation，多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 该SDK支持C/C++、C #/VB.net、Python、Java等开发语言，并 支持第三方语言，包括LabVIEW、MATLAB、Micro-Manager、DirectShow和TWAIN等。
由SWIR相机拍摄的图像
短波红外相机广泛应用于多个领域，包括工业检验、机器视觉、材料分拣、食品检测、科学研究、医学诊断、安全监控、过程控制和运输。它们在材料分析、湿度检测、穿透雾霾/烟雾和夜间监测方面表现尤为出色。
通用规范
参数 130万像素CMOS工业相机
传感器模型 索尼IMX990-AABA-C
传感器类型 InGaAs
光谱范围 400nm-1700nm
像素尺寸 5.0微米 x 5.0微米
传感器尺寸 1/2”
ADC 12位，8位
图像缓冲区 512MByte
转换增益 44.3e/ADU
动态范围 58.7分贝
读出噪声 211e
满井容量 181.6ke。
最大信噪比 52.6分贝
灵敏度 121毫伏/（lx·s）
暗流 383e/s（0°C），510e/s（10°C），638e/s（20°C）
增益范围 1x-15x
曝光时间范围 15微秒-60秒
快门模式 全球快门
数字输入输出 1个光学隔离输入通道，
1个光学隔离输出通道，
2个非隔离输入/输出端口通道
数据格式 8位，12位
冷却性能 比环境温度低25°C
光学滤光片 400-1800纳米（标准）;1030-1800nm（可选）
加拿大研究院 2.35°
功耗 <25W（制冷）
温度 工作温度：-20~60°C，
储存温度：-40~85°C
湿度 20%-80%，无冷凝水
重量 <390克
镜头卡口 C卡口
操作系统 Win32/WinRT/Linux/macOS/Android
认证 CE，FCC
Swir051 Specification 3 1536x824

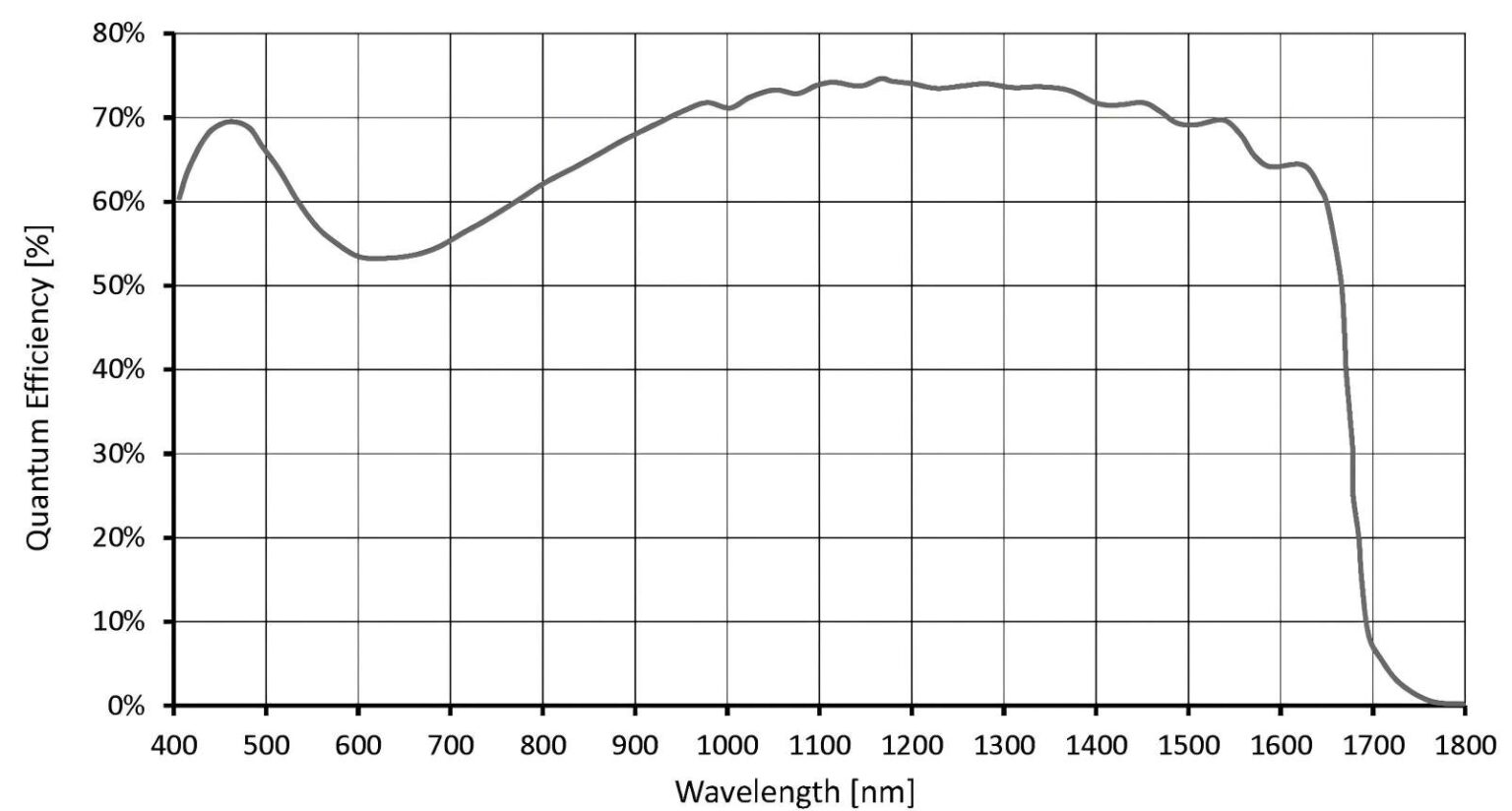

量子效率曲线
Swir051 Specification 1

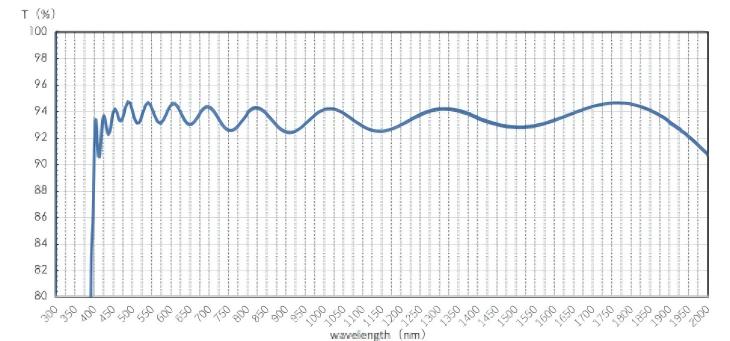

标准滤波器：长波通滤波器LPF390H透透曲线

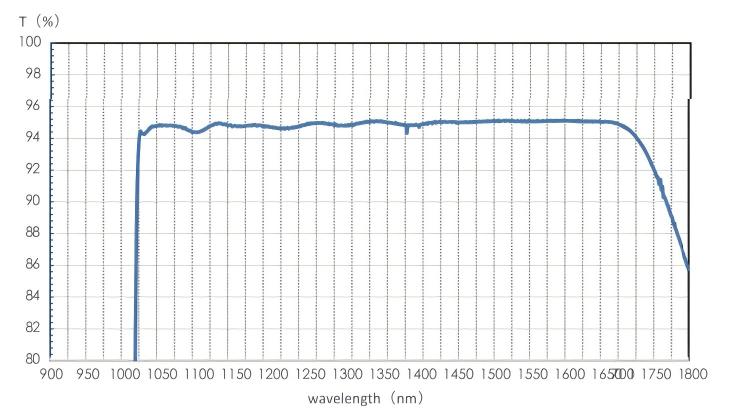

Swir051 Specification 2
可选滤波器：长波通滤波器LP1000H透射曲线

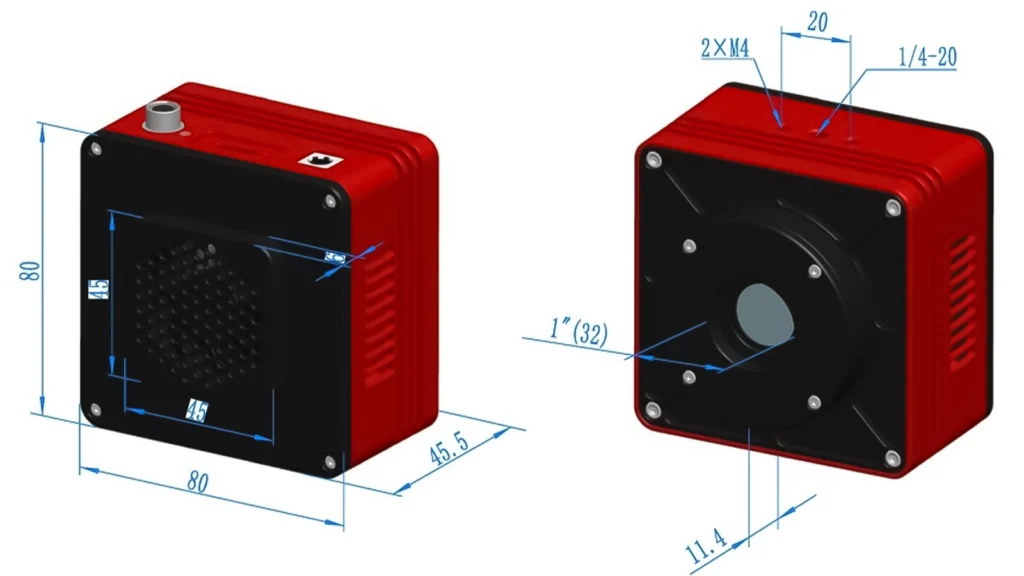

SWIR051系列 USB3.0 接口 冷藏相机尺寸与端口
As Swir051au Dimensions
参数 规格
规模 80*80*45.5毫米
骑乘 C卡口

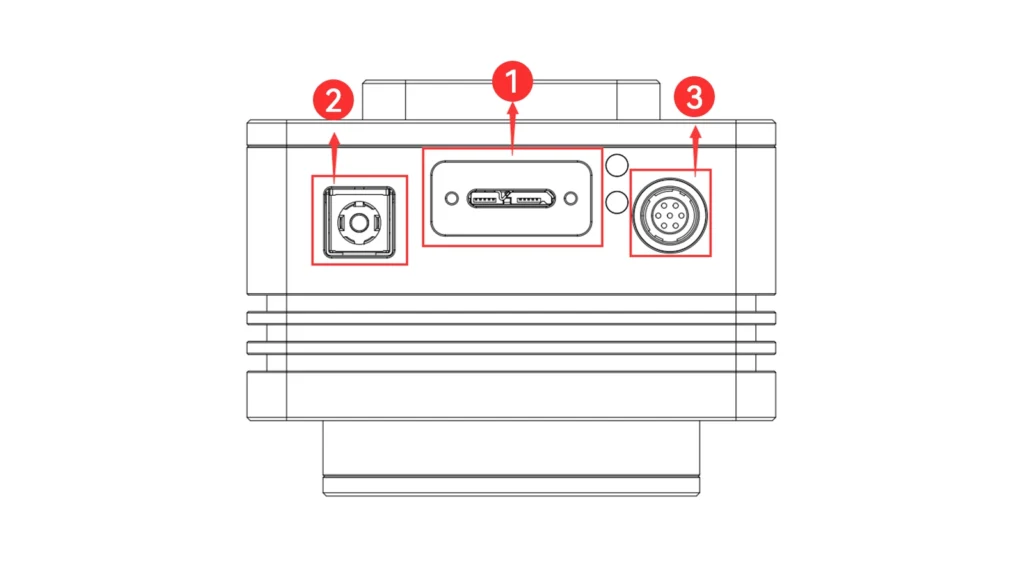

As Swir051au Port
项目 规格
1 USB3.0 端口
2 直流12V电源
3 外部IO连接端口

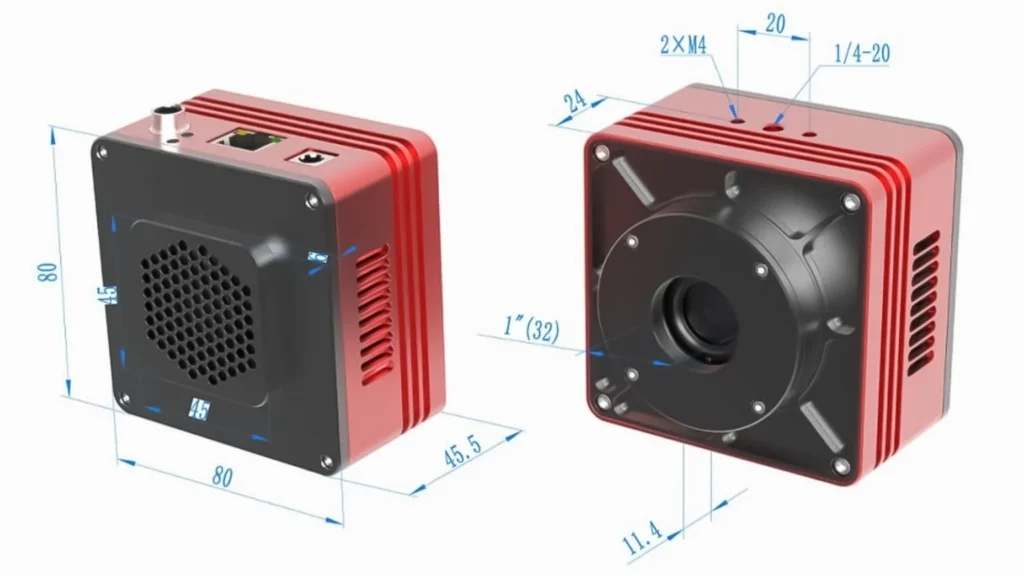

SWIR051系列 GigE 接口冷藏相机尺寸与端口
As Swir051ag Dimensions 1536x864
参数 规格
规模 80*80*45.5毫米
骑乘 C卡口

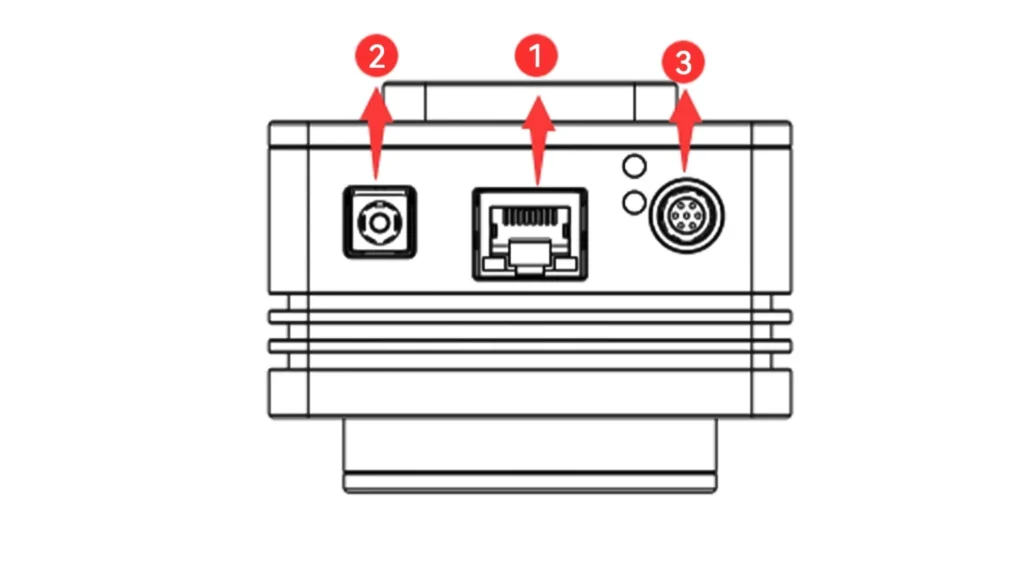

As Swir051ag Port 1536x864
项目 规格
1 GigE 移植版
2 直流12V电源
3 外部IO连接端口

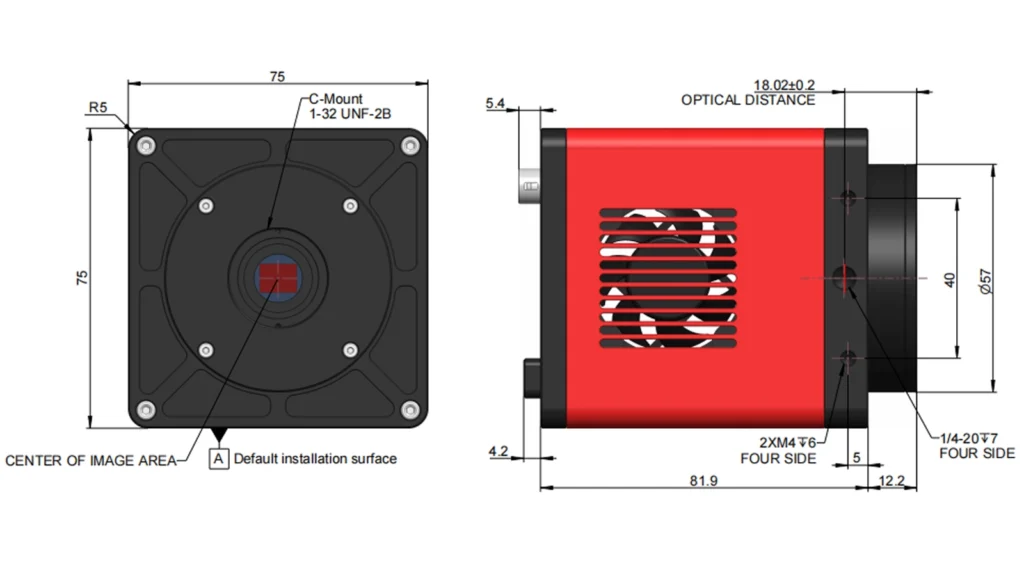

SWIR051 系列 CL 接口冷藏相机尺寸与端口
As Swir051acl Dimensions
参数 规格
规模 75*75*81.9毫米
骑乘 C卡口

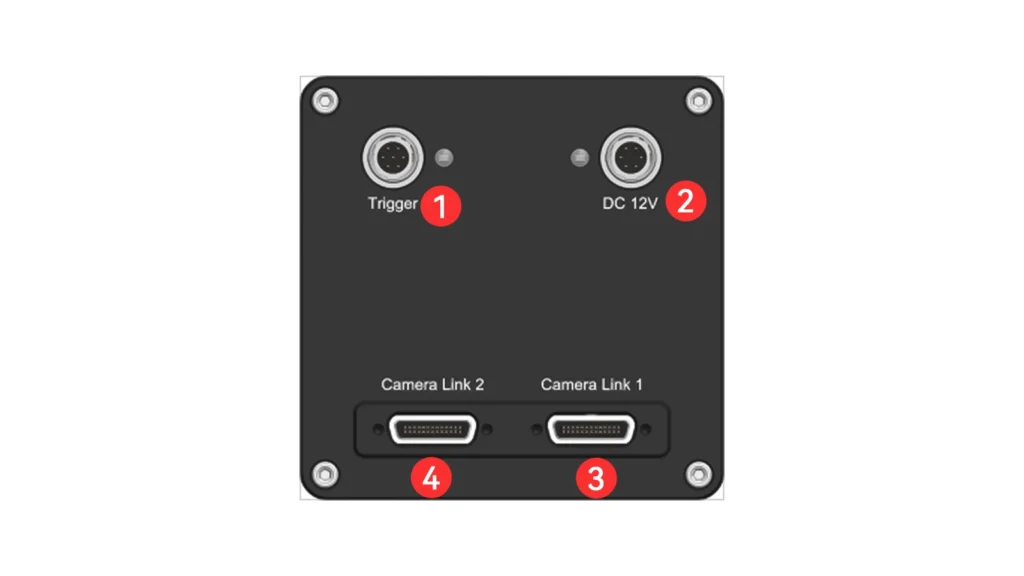

As Swir051acl Port
项目 规格
1 外部IO连接端口
2 直流12V电源
3 相机链接1



SWIR051 系列摄像机针信号
表1：USB端口、GigE端口、CL端口冷藏相机针脚信号定义
Swir051系列相机针脚信号 颜色 别针 信号 信号描述
白色 1 GDN 直联信号接地
红色 2 12V 12伏直流电源输入
蓝色 3 OPTO_GND 光隔离信号接地
黄色 4 DIR_GPIO0 直接耦合通用输入输出（软件可配置输入/输出）（Line2）
布莱克 5 DIR_GPIO1 直接耦合通用输入输出（软件可配置输入/输出）（Line3）
绿色 6 OPTO_IN 光隔离输入信号（line0）
粉色 7 OPTO_OUT 光隔离输出信号（线路1）
输入输出电气特性
光隔离输入电路（line0）

逻辑0输入电平：0~2.2伏直流（OPTO_IN针）
逻辑1输入电平：3.3~24伏直流（OPTO_IN针）
最大输入电流：30mA

当输入电平在2.2V到3.2V之间时，电路工作状态不确定，请不要让SWIR摄像机在该电压范围内工作。

输入上升延迟（TDR）：6微秒

输入下降延迟（TDF）：6微分

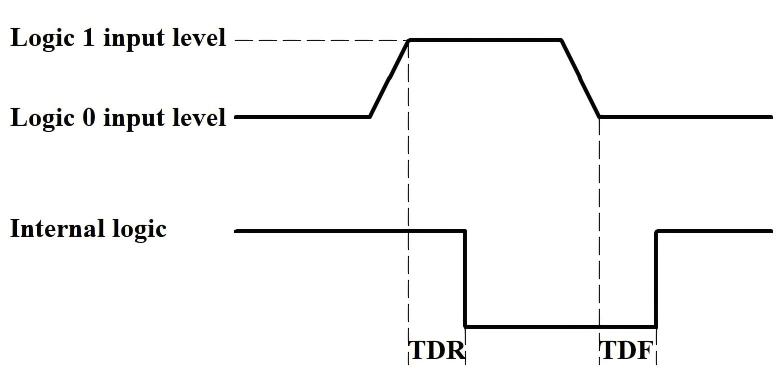

Figure 5：input Logic Levels
图1：输入逻辑电平
光隔离输出电路（线路1）

光隔离输出最大电流为30mA。

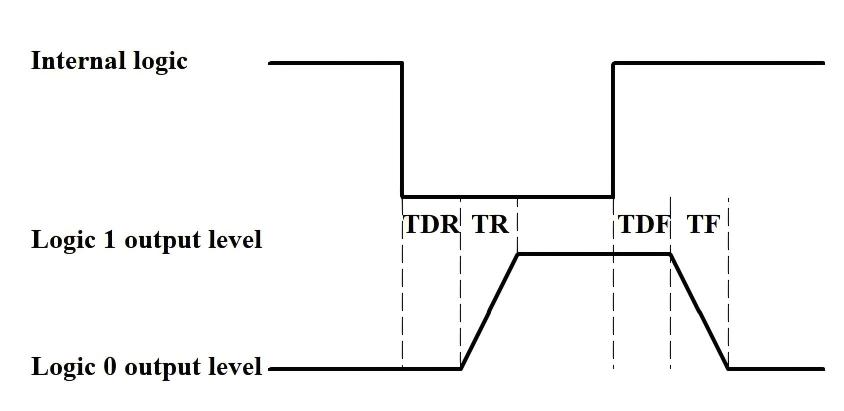

Figure 8：output Logic Levels
图2：输出逻辑电平

光隔离输出的电气特性（外部电压5V，外部电阻1K）如表2所示。

表2：光隔离输出信号的电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742毫伏
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4美国
输出下降时间 真是太棒了 1.8美元
输出上升延迟 TDR 12美国
输出下降延迟 目标日期 2美国

在外电路中使用不同电压和电阻时，对应的输出电流和VL的输出见表3。

表3：光隔离输出逻辑的低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510毫伏 2.82mA
5V 1KΩ 742毫伏 4.31mA
12V 2.4KΩ 795毫伏 4.68mA
24V 4.7KΩ 850毫伏 4.97mA
输入和输出输入输出电路（线路2/线路3）

1. Line2/Line3设置为输入引脚
逻辑0输入电平：0~0.6Vc（DIR_GPIO0/DIR_GPIO1脚）
逻辑1输入电平：2.0~24V直流（DIR_GPIO0/DIR_GPIO1脚）
最大输入电流：25mA
当输入电平在0.6V到2.0V之间时，电路动作状态不确定，请避免使用该输入电压范围。

为防止GPIO引脚受损，请先连接引脚GND，然后将电压输入到Line2引脚。
输入上升延迟（TDR）：0.02微秒
输入下降延迟（TDF）：0.02微分

2. Line2/Line3被设置为输出引脚，
该引脚允许的最大电流为25mA。
外部上拉电压为5V，上拉电阻为1KΩ，GPIO配置为输出逻辑电平和电气特性，如图4所示。

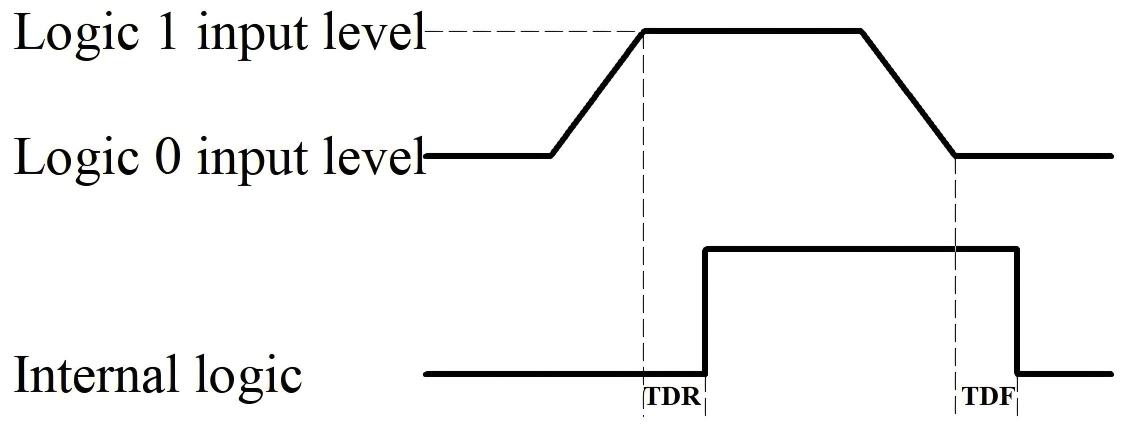

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

当环境温度为25摄氏度时，外部电压、电阻与低能级输出电压的关系见表4。

表4：非孤立输出逻辑的低级参数
外部电压 外部电阻 VL（GPIO）)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385伏
表5：非隔离输出电气特性
参数名称 参数符号 参数值
输出上升时间 TR 0.08美元
输出下降时间 真是太棒了 0.02美
输出上升延迟 TDR 0.1us
输出下降延迟 目标日期 0.04u

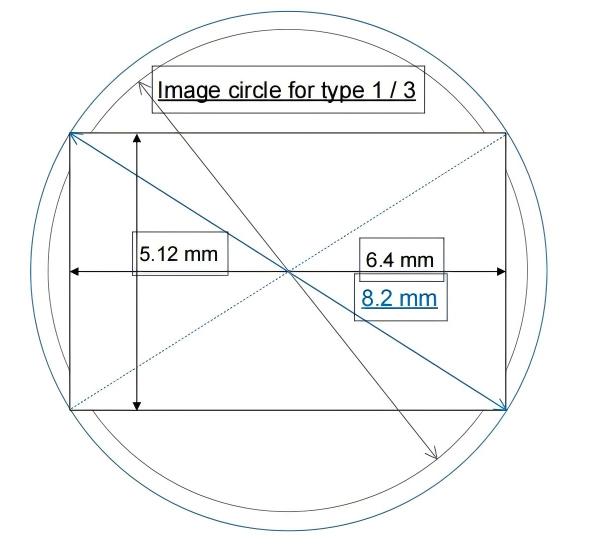

传感器成像和镜头如图1所示
Swir051 Lens Guide 1
图1：图像圆与像素面积的关系

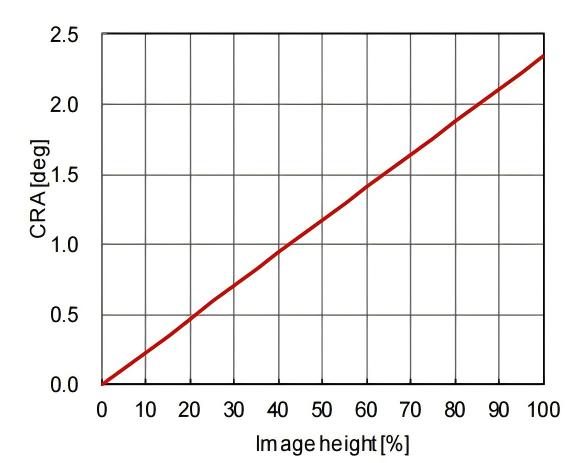

图2建议在图像高度从0%到100%时的CRA特性
Swir051 Lens Guide 2
图2：IMX990 CRA特征
IMX990 CRA（主射线角）特性
图像高度 CRA（deg）
(%) （mm）
0 0 0
5 0.2 0.12
10 0.41 0.23
15 0.61 0.35
20 0.82 0.47
25 1.02 0.59
30 1.23 0.7
35 1.43 0.82
40 1.64 0.94
45 1.84 1.06
50 2.05 1.17
55 2.25 1.29
60 2.46 1.41
65 2.66 1.53
70 2.87 1.64
75 3.07 1.76
80 3.28 1.88
85 3.48 1.99
90 3.69 2.11
95 3.89 2.23
100 4.1 2.35
Attos视图

ttosView 支持所有 Attostek UV-VISion 和 SWIR 相机，是一款专业软件，集成了相机控制、图像采集与处理、图像浏览和分析功能。

AttosView 具有以下特点：

  • x86：XP SP3及以上;CPU支持SSE2及以上
  • x64：Win7及以上版本
  • 支持视频模式和触发模式（RAW格式或RGB格式）
  • 自动捕捉和快速录制功能
  • 支持多种语言
  • 硬件投资回报率与数字分选能力
  • 丰富的图像处理功能，如图像拼接、实时叠加、平视校正、暗视校正等。
SDK 内容简介

ascamsdk 支持多种 API，包括：原生 C/C++、NET/C#/VB.NET、Python、Java、DirectShow、Twain、LabView、Matlab 等。与其他API相比，原生C/C++ API作为低级API，其特点是纯粹使用C/C++开发，不依赖其他运行时库。界面简单，操作灵活。

SDK 支持平台
  • Win32：
    x86：XP SP3及以上版本;CPU至少需要支持SSE2指令集。
    x64：Win7及以上版本。
    手臂：Win10及以上。
    arm64：Win10及以上。
  • WinRT：x86、x64、arm、arm64;Windows 10及以上版本。
  • macOS：x86 和 x64 捆绑包;macOS 10.10及以上版本。
  • Linux：核心2.6.27及以上。
    x86：CPU 至少需要支持 SSE3 指令集;GLIBC 2.8及以上。
    x64：GLIBC 2.14及以上版本。
    armel：GLIBC 2.17及以上等级;由 TOOLCHAIN ARM-LINUX-GNUEABI（版本 4.9.2）编译。
    armhf：GLIBC 2.17及以上;由工具链 ARM-LINUX-GNUEABIHF（版本 4.9.2）编译。
    arm64：GLIBC 2.17及以上;由工具链 aarch64-linux-gnu（版本 4.9.2）编译。
  • 安卓：arm，arm64，x86，x64;由 android-ndk-r18b 编译
第三方接口软件

SWIR摄像头支持多种第三方接口软件，以促进用户的集成和开发。具体来说，它包含了 LabVIEW 和 MATLAB 的 SDK 和演示程序，以及 DirectShow 插件、Micro-Manager 插件和 TWAIN SDK 插件。这些系统实现了与主流开发环境和第三方软件的无缝兼容，显著简化了系统集成和二级开发工作流程。

CameraLink 帧抓取驱动（仅支持 SWIR051ACL型号）

对于CameraLink接口摄像头，我们建议使用以下品牌的帧捕捉器：Magewell、FIREBIRD和Hikvision。

Attos视图

支持所有Attostek的UV-VISion和SWIR摄像头。

点击下方按钮下载相机软件。

下载
SDK

支持多种API。

点击下方按钮下载 SDK。

下载
第三方软件

LabVIEW SDK 和演示程序：

下载

MatLab SDK 演示程序：

下载

DirectShow 插件：

下载

微管理器插件：

下载

TWAIN SDK 插件：

下载
CameraLink 驱动
只支持SWIR051ACL模型

魔法之井：

下载

火鸟：

下载

海康视界：

下载

AttosView 推荐系统需求

操作系统

Microsoft® Windows® XP / Vista / 7 / 8 /10 /11（32 位和 64 位），Mac OSX，Linux

处理器（CPU）

≥3.0 GHz Intel Core i5及更高频率

内存（RAM）

≥8 GB

硬盘

NVMe 固态硬盘（SSD）

显卡

配备≥256 MB内存的专用适配器

主板

USB 3.0（-USB）摄像头：集成Intel USB 3.0控制器或一个未使用的PCle3.0*16插槽

交通连接

驱动程序安装的互联网连接
用户界面设计

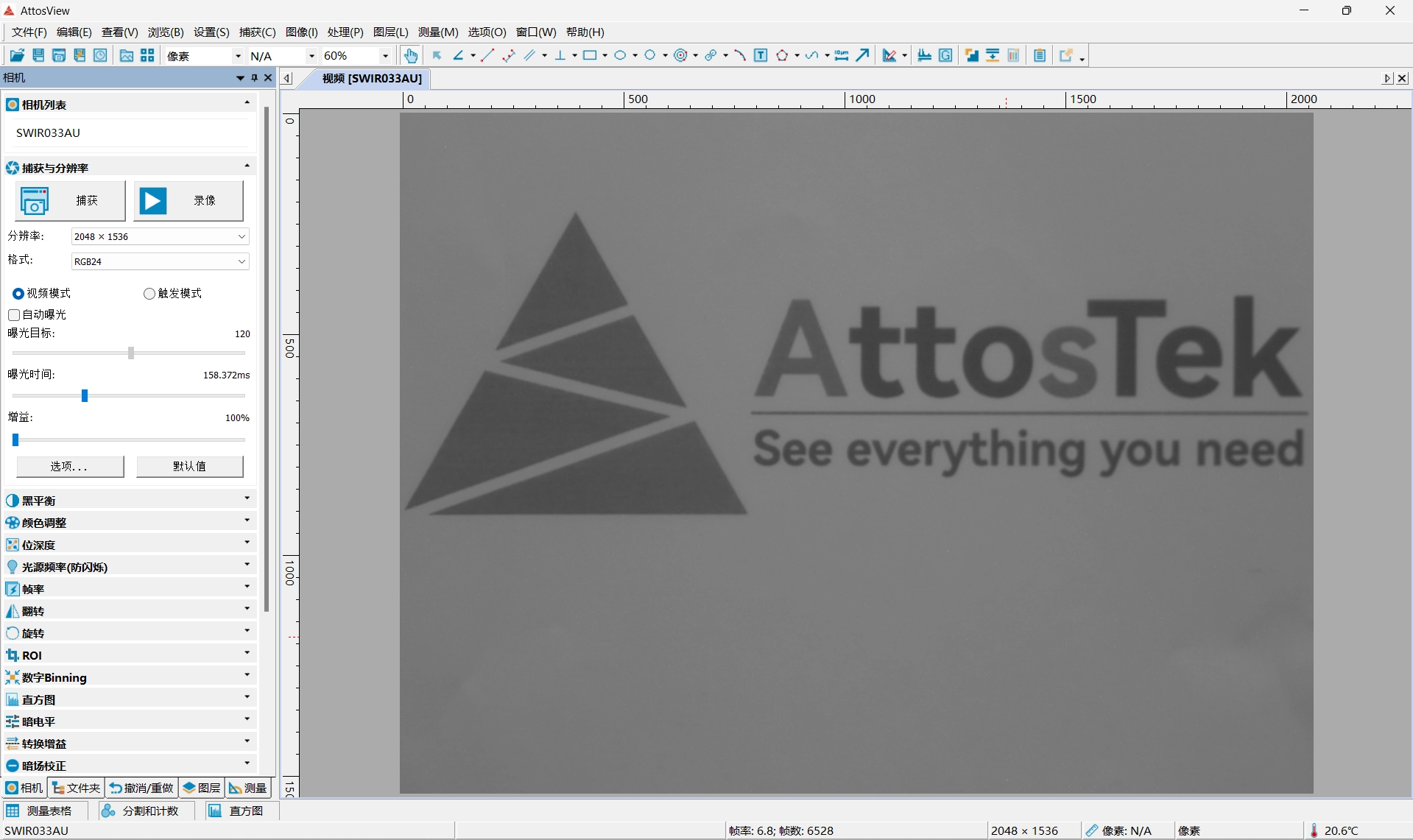

下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
As User Interface Design

功能

功能描述

操作模式

操作模式：视频模式或触发模式
触发模式：软触发模式或外部触发模式

去噪声

相机硬件包含降噪功能

自动曝光

自动曝光或手动曝光功能
增益

HG、MG、LG 3增益模式

帧率

 支持精确的帧率控制

投资回报率

支持单区ROI，ROI后最高帧率为8000fps
翻转

支撑：垂直/水平翻转
自定义暗场
校正

硬件支持最多12组用户自定义的暗场校正图像函数

时间戳函数

时间戳可以开启或关闭。启用时间戳功能后，低位8位的1-8像素、9-16像素和17-24像素将被修改为：0-7：帧数;8-15：帧时间;16-23：触发信号计数

固件更新

支持固件在线更新

移液器功能

支持显示鼠标像素位置的灰色值

直方图显示

支持直方图显示和统计数据
平面线函数

支持查看表面数据的功能

区域灰色统计

支持用户自定义区域的平均灰色统计函数

冷却系统

1）相机冷却系统内置TEC冷却芯片，配备外部散热结构和风扇辅助散热，工作温度可调节至特定值，有效冷却温度可低于环境温度40°C，高效冷却系统确保极低的暗电流水平;
2）TEC系统采用PID算法控制，使TEC能够准确调整传感器至目标温度，温度偏差为0.3°C;
问1：选择产品时哪些参数最重要？

分辨率和像素大小：分辨率决定细节，而像素大小影响灵敏度和动态范围。较小的像素适合高分辨率，而较大的像素则提供更高的灵敏度。

灵敏度和读出噪点：这些对低光成像至关重要。

帧率和接口：USB3.0、GigE、CoaXPress、Camera Link等决定了数据传输速度。

问2：SWIR051系列相机在工业检验中能做什么？

半导体行业：太阳能电池和半导体芯片的检测。

塑料分拣：不同塑料在SWIR波段具有不同的反射光谱，便于对黑色塑料进行准确分类和回收。

玻璃工业：通过热玻璃检测缺陷。

安全：伪造检测，如货币、假发或皮肤。

问3：单波红外相机在科学研究中的应用有哪些？

荧光成像、光谱分析、激光束分析等。

产品反馈表单

1.3 MP SWIR051系列短波红外相机，配备 InGaAs 传感器

模型 SWIR051AU SWIR051AG SWIR051ACXP SWIR051ACL
传感器类型 InGaAs
光谱范围 400nm-1700nm
像素尺寸 5.0微米 x 5.0微米
帧率与分辨率 8位：200fps@1280 x 1024、392fps@640 x 512
12位：108fps@1280 x 1024、209fps@640 x 512		 8位：90fps@1280 x 1024,253fps@640 x 512
12位：45fps@1280 x 1024,135fps@640 x 512		 8位：134fps@1280×1024、260fps@640×512
10位：125fps@1280×1024、242fps@640×512
12位：71fps@1280×1024、138fps@640×512		 8位：183fps@1280 x 1024、350fps@640 x 512
12 位：97fps@1280 x 1024、185fps@640 x 512
数据接口 USB3 演出 同轴印刷机 CameraLink（摄像机链接）
分组模式 软件2×2,3×3,4×4 不支持。
规模 80毫米×80毫米×45.5毫米 75毫米×75毫米×81.9毫米
软件 AttosView / SDK SDK /CLView
项目
文档可用价格数量

可选配件——镜头

为满足短波红外（SWIR）成像的多样化应用需求，Attostek 提供了一系列高性能 SWIR 镜头。该系列涵盖6mm至100mm的焦距，标配宽光圈范围F1.4至F2.0，确保高信噪比和优异画质，即使在低光环境下也保持优异。用户可以根据视场、工作距离和分辨率需求灵活选择不同型号，为SWIR摄像机在安全监控、工业检查和科学研究等应用中提供高灵敏度和多样化的场景适应性。
