33万像素，5μm像元，400–1700nm短波红外相机

  • 400–1700 nm 光谱响应范围，5µm 像元尺寸
  • 制冷温差低于环境温度 25°C；
  • 多种接口可选：USB3.0 / GigE / CoaXPress / CameraLink。

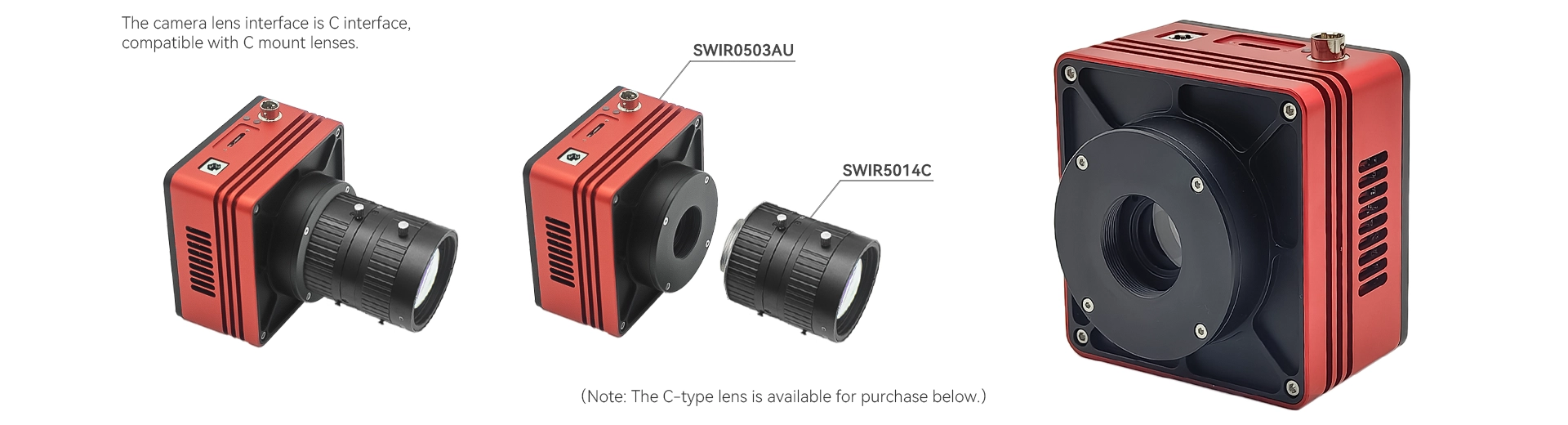

阿秒科技400-1700nm波段SWIR0503A系列短波红外相机整机外观
SWIR0503A系列相机
SWIR0503A 系列相机搭载 Sony IMX991 SenSWIR InGaAs 传感器，像元尺寸为 5 µm，分辨率为33万，具备高灵敏度和低噪声性能。该系列支持 USB 3.0、GigE、CoaXPress 及 CameraLink 等多种接口，适用于高速检测、激光光束监测、科学实验成像等应用场景。
特色
400–1700 nm 光谱响应，像素尺寸为5微米
USB3 / GigE / CoaXPress / CameraLink 多种数据接口可选
搭载 TEC 制冷功能，有效控温
全局快门，高速采集
12-bit（部分型号可选 8/10/12-bit）
硬件ROI与外部触发功能。
512MB缓存
CE/FCC 认证，多平台 SDK
软件
AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。 SDK 支持 C/C++、C#/VB.net、Python、Java 等开发语言，并支持 LabVIEW、MATLAB、Micro-Manager、DirectShow 及 TWAIN 等第三方平台。
由SWIR相机拍摄的图像
短波红外（SWIR）相机广泛应用于工业检测、机器视觉、物料分选、食品检测、科学研究、医学诊断、安防监控、过程控制及交通运输等诸多领域。在材料分析、水分检测、穿透雾霾/烟尘以及夜间监控等场景中，SWIR 相机表现尤为出色。
传感器类型 Sony IMX991 InGaAs
光谱范围  400-1700nm
像元尺寸 5um*5um
靶面尺寸 1/4″
ADC 12Bit/8Bit
硬件图像缓存 512Mb
转换增益 42.29e-/ADU
动态范围 59.7db
读出噪声 176.7e-
满井容量 173.23ke-
最大信噪比 52.39dB
灵敏度 121mV/(lux·s)
暗电流 383e-（0），510e-（10），638e-（20）
增益范围 1-15x
曝光时间范围 15us-60s
快门模式 全局快门
数字 IO  1 路光耦隔离输入，1 路光耦隔离输出，2 路非隔离输入输出口
数据格式  12Bit/8Bit
制冷温差  低于室温 25°C
滤光片  400-1800nm（标配）；1030-1800nm（选配）
CRA  2.35°
功耗 <25W
重量  <390g
镜头接口  C 接口
操作系统 Win32/WinRT/Linux/macOS/Android
工作温度 -20~60℃
储藏温度 -40~85℃
湿度  20%-80%，无冷凝
认证  CE，FCC

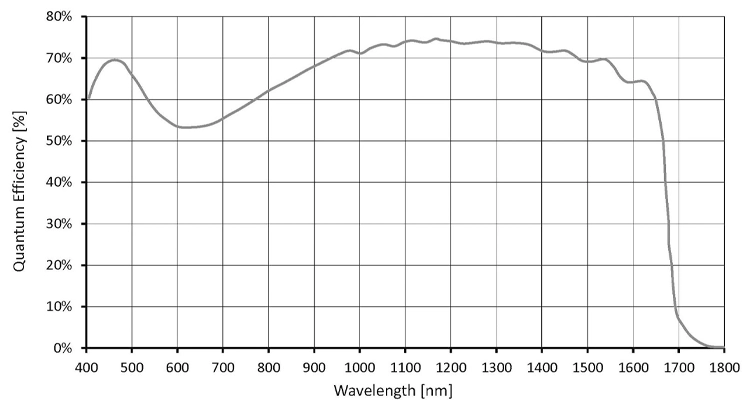

阿秒科技SWIR0503A系列相机量子效率 QE 特性曲线图
量子效率曲线
阿秒科技LPF390H与LPF1000H长波通滤光片透过率对比曲线
* 蓝色曲线：400-1800nm 标配滤光片
* 红色曲线：1030-1800nm 选配滤光片
SWIR0503AU 制冷相机尺寸与端口

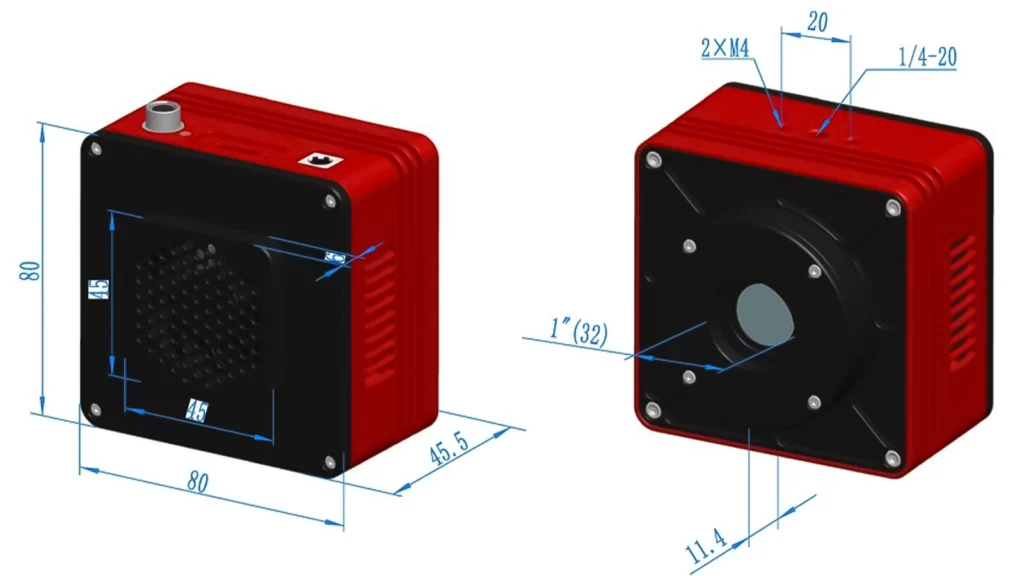

阿秒科技SWIR051AU短波红外相机外形尺寸图
参数 规格
尺寸 80*80*45.5mm
接口 C mount

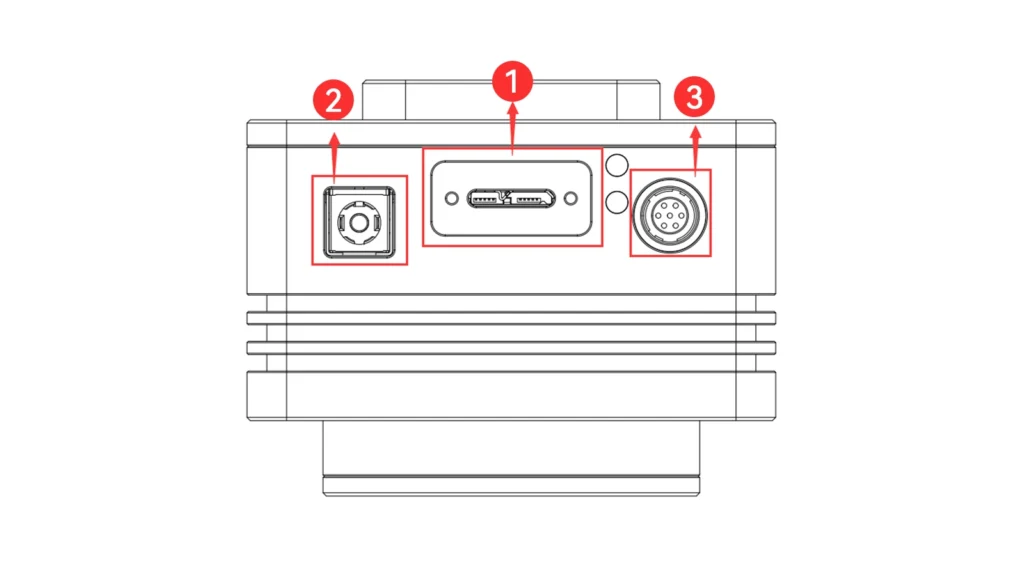

SWIR051AU短波红外相机接口结构细节图
序号 规格
1 USB3.0 接口
2 DC 12V 电源接口
3 外部IO接口
SWIR0503AG 制冷相机尺寸与端口

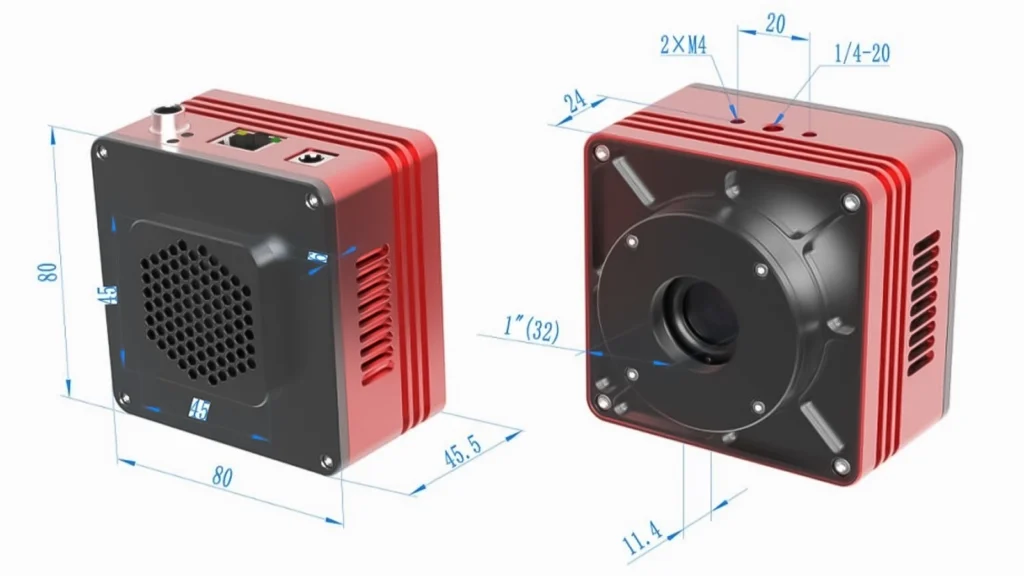

阿秒科技SWIR051AG短波红外相机外形尺寸图
参数 规格
尺寸 80*80*45.5mm
接口 C mount

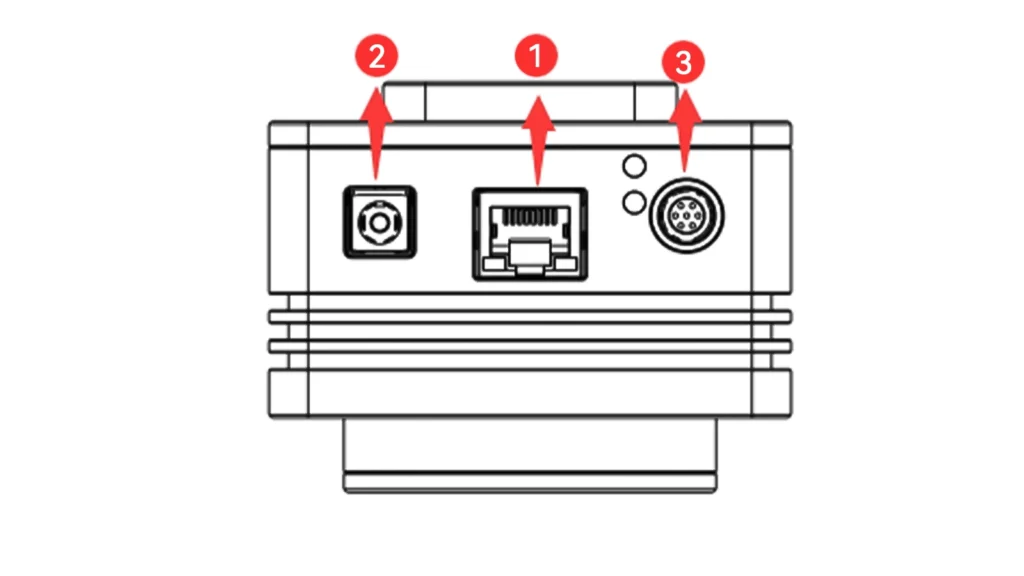

阿秒科技SWIR051AG相机接口细节图
序号 规格
1 GigE 接口
2 DC 12V 电源接口
3 外部IO接口
SWIR0503ACL 制冷相机尺寸与端口

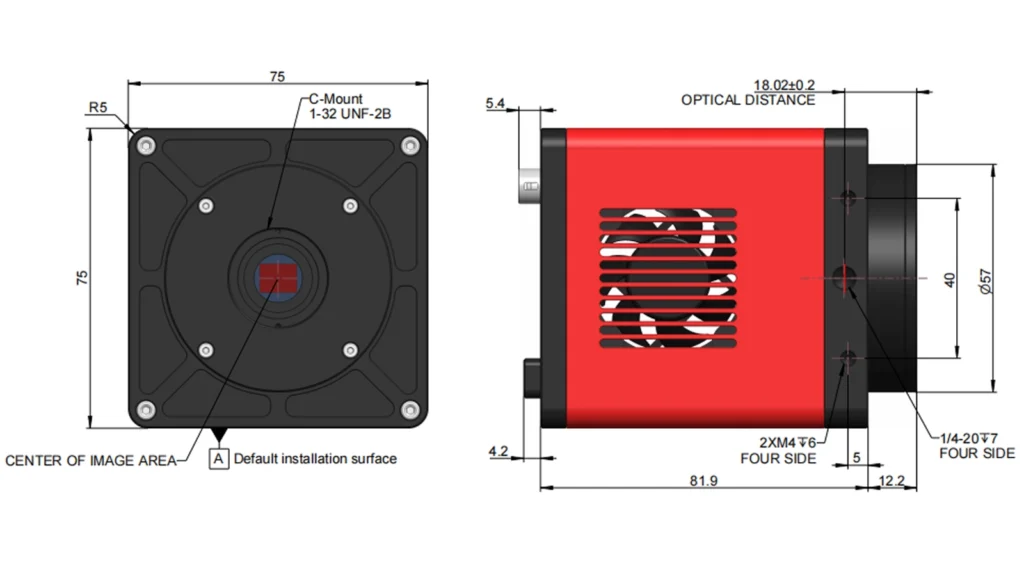

阿秒科技SWIR051ACL短波红外相机外形尺寸图
参数 规格
尺寸

75*75*81.9mm
接口

C mount
阿秒科技SWIR051ACL相机接口细节图
序号 规格
1 外部 IO 接口
2 DC 12V 电源接口
3 CameraLink1
4 CameraLink2
SWIR0503A系列相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

Swir051系列相机针脚信号 颜色 管脚 信号 信号描述说明
白色 1 GDN 非隔离信号及电源地
红色 2 12V 12VDC电源输入
蓝色 3 OPTO_GND 光耦隔离信号地
黄色 4 DIR_GPIO0 非隔离信号（软件可配置输入/输出）（line2）
黑色 5 DIR_GPIO1 非隔离信号（软件可配置输入/输出）（line3）
绿色 6 OPTO_IN 光耦隔离输入信号（line0）
粉色 7 OPTO_OUT 光耦隔离输出信号（line1）
I/O 电器特性
光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

Figure 5：input Logic Levels
图1：输入逻辑电平
光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

Figure 8：output Logic Levels
图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2： 光耦隔离输出电气特性
参数名称 参数符号 参数值
输出逻辑低电平 VL 742mV
输出逻辑高电平 VH 4.134V
输出上升时间 TR 4us
输出下降时间 TF 1.8us
输出上升延迟 TDR 12us
输出下降延迟 TDF 2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压 外部电阻 VL 输出电流
3.3V 1KΩ 510mV 2.82mA
5V 1KΩ 742mV 4.31mA
12V 2.4KΩ 795mV 4.68mA
24V 4.7KΩ 850mV 4.97mA
输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

Figure 9：input Logic Levels
图3：输入逻辑电平
Figure 10：output Logic Levels
图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压 外部电阻 VL(GPIO)
3.3V 1KΩ 0.11V
5V 1KΩ 0.167V
12V 2.4KΩ 0.184V
24V 4.7KΩ 0.385V

 表 5：非隔离输出电气特性

参数名称

参数符号

参数值

Output rise time

TR

0.08us

output fall time

TF

0.02us

Output rise delay

TDR

0.1us

Output fall delay

TDF

0.04u
SWIR0503A系列相机传感器特性

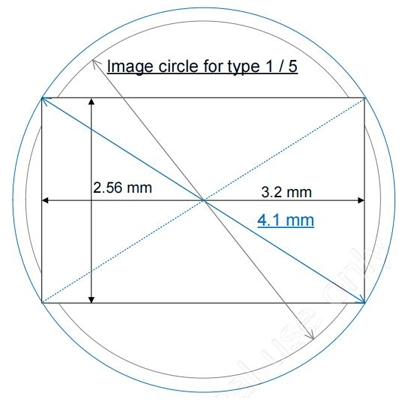

Swir0503 Lens Guide 1
图1：SWIR0503A系列相机传感器
成像圈与像素面积的关系

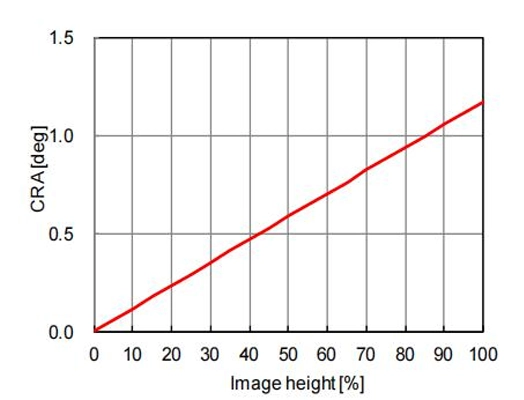

图2推荐了图像高度从 0-100%时的 CRA 特性
Swir0503 Lens Guide 2
图2：SWIR0503A系列相机传感器
CRA特征
SWIR0503A系列相机传感器 CRA（主光线角）特征
图像高度 CRA（deg）
(%) （嗯）
0 0 0
5 0.1 0.06
10 0.2 0.12
15 0.31 0.18
20 0.41 0.23
25 0.51 0.29
30 0.61 0.35
35 0.72 0.41
40 0.82 0.47
45 0.92 0.53
50 1.02 0.59
55 1.13 0.65
60 1.23 0.7
65 1.33 0.76
70 1.43 0.82
75 1.54 0.88
80 1.64 0.94
85 1.74 1
90 1.84 1.06
95 1.95 1.12
100 2.05 1.17
AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

  • x86：XP SP3 及以上；CPU 支持 SSE2 及以上
  • x64：Win7 及以上
  • 支持视频模式和触发模式（Raw 格式或 RGB 格式）
  • 自动捕获和快速记录功能
  • 支持多种语言
  • 硬件 ROI 和数字 binning 功能
  • 丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
    支持所有的 AttosView相机
SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

  • SDK 支持平台：
    Win32：
    x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
    x64：Win7 及以上版本；
    arm：Win10 及以上版本；
    arm64：Win10 及以上版本；
  • WinRT：x86，x64，arm，arm64；Windows10及以上版本；
  • macOS：universal（x64+x86）；macOS10.10及以上版本；
  • Linux：内核2.6.27及以上：
    x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
    x64：GLIBC2.14 及以上；
    Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
    Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
    arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
  • Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”
第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

CLView 软件（仅支持SWIR0503ACL）
对于 CameraLink 接口的相机，推荐使用以下品牌的图像采集卡：Magewell、FIREBIRD、Hikvision
AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载
SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载
第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

下载

DirectShow 驱动;

下载

Micromanager驱动;

下载

TWAIN SDK驱动;

下载
CameraLink 驱动
只支持SWIR051ACL模型

Magewell：

下载

FIREBIRD：

下载

Hikvision：

下载
AttosView 推荐系统需求
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU） ≥3.0 GHz Intel Core i5 或更高
内存（RAM） ≥8 GB
硬盘 NVMe 固态硬盘（SSD）
显卡 独立显卡，≥256 MB 显存
主板 USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络 安装驱动程序需要网络连接
用户界面设计
下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。
阿秒科技AttosView软件用户界面展示

功能

功能描述

操作模式

操作模式：视频模式或触发模式
触发模式：软触发模式或外部触发模式

去噪声

相机硬件包含降噪功能

自动曝光

自动曝光或手动曝光功能
增益

HG、MG、LG 3增益模式

帧率

 支持精确的帧率控制

投资回报率

支持单区ROI，ROI后最高帧率为8000fps
翻转

支撑：垂直/水平翻转
自定义暗场
校正

硬件支持最多12组用户自定义的暗场校正图像函数

时间戳函数

时间戳可以开启或关闭。启用时间戳功能后，低位8位的1-8像素、9-16像素和17-24像素将被修改为：0-7：帧数;8-15：帧时间;16-23：触发信号计数

固件更新

支持固件在线更新

移液器功能

支持显示鼠标像素位置的灰色值

直方图显示

支持直方图显示和统计数据
平面线函数

支持查看表面数据的功能

区域灰色统计

支持用户自定义区域的平均灰色统计函数

冷却系统

1）相机冷却系统内置TEC冷却芯片，配备外部散热结构和风扇辅助散热，工作温度可调节至特定值，有效冷却温度可低于环境温度40°C，高效冷却系统确保极低的暗电流水平;
2）TEC系统采用PID算法控制，使TEC能够准确调整传感器至目标温度，温度偏差为0.3°C;
问1：什么是SWIR？

“SWIR”一词是短波红外（Short Wavelength Infrared）的缩写，也常被称为短波红外。短波红外通常指的是900纳米到2500纳米之间的光波长带。常用成像设备，如基于砷化铟（InGaAs）传感器的设备，响应范围通常为900–1700纳米。因此，配备InGaAs传感器的SWIR相机的工作频段通常为900–1700纳米。

问2：SWIR和夜视是一样的吗？

不完全是。传统的夜视技术通常放大可见光和近红外光。SWIR成像使用光谱的不同部分，在某些低光环境和大气遮蔽环境中提供更清晰的图像，而传统夜视可能难以实现。

Q3：SWIR相机相较于标准可见光相机的主要优势是什么？

在可见光相机中，看起来颜色或色调几乎相同的物体，在用南波红外光成像时可以很容易区分并使其易于识别。

问4：SWIR0503系列摄像机在工业检验中能做些什么？

半导体行业：太阳能电池和半导体芯片的检测。
塑料分拣：不同塑料在SWIR波段具有不同的反射光谱，便于对黑色塑料进行准确分类和回收。
玻璃工业：通过热玻璃检测缺陷。
安全：伪造检测，如货币、假发或皮肤。

产品反馈表单

33万像素， SWIR0503A系列短波红外相机，配备 InGaAs 传感器

型号 SWIR0503AU SWIR0503AG SWIR0503ACXP SWIR0503ACL
传感器类型 Sony IMX991 InGaAs
光谱范围 400nm-1700nm
像元尺寸  5.0 µm x 5.0 µm
帧率&分辨率 8bit: 400fps@640 x 512、753fps@320 x 256
12bit: 212fps@640 x 512、400fps@320 x 256		 8bit: 257.8fps@640 x 512、486.1fps@320 x 256
12bit: 137.1fps@640 x 512、258.6fps@320 x 256 		 8 Bit:258fps@656×520、486fps@328×260
10 Bit:240fps@656×520、451fps@328×260
12 Bit:137fps@656×520、258fps@328×260		 8 Bit:400fps@640 x 512、753fps@320 x 256
12 Bit:212fps@640 x 512、400fps@320 x 256
数据接口  USB3.0 GigE CoaxPress CameraLink
Binning 模式  软件 2×2, 3×3, 4×4 Not supported
尺寸  80mm×80mm×45.5mm 75mm×75mm×81.9mm
软件  AttosView / 完整的 SDK 开发包 SDK /CLView
