33万像素，15μm像元，400-1700nm短波红外相机

概述

规格

尺寸与端口

触发(输入输出接口)

软件

特点

常见问题

反馈

SWIR1503A系列相机

SWIR1503A系列相机配备InGaAs CMOS传感器，像素尺寸为15微米，分辨率为0.33百万像素，确保高灵敏度和低噪点性能。支持USB3.0和CameraLink等接口，适用于高速检测、激光束监测和科学实验成像等应用。

特色

400–1700 nm 光谱响应，15 μm 像素尺寸

多接口：USB3.0 / CameraLink

TEC冷却

全局快门，高速采集

硬件投资回报率与外部触发

512MB缓存（型号相关）

CE/FCC Cerifcation，多平台 SDK

软件

AttosView 支持 Windows® 7（64 位）、10 和 11 操作系统。该SDK支持C/C++、C #/VB.net、Python、Java等开发语言，并支持第三方语言，包括LabVIEW、MATLAB、Micro-Manager、DirectShow和TWAIN等。

由SWIR相机拍摄的图像

短波红外相机广泛应用于多个领域，包括工业检验、机器视觉、材料分拣、食品检测、科学研究、医学诊断、安全监控、过程控制和运输。它们在材料分析、湿度检测、穿透雾霾/烟雾和夜间监测方面表现尤为出色。

传感器类型	InGaAs CMOS Sensor
光谱范围	400-1700nm
像元尺寸	15um*15um
靶面尺寸	3/4″
ADC	14bit
硬件图像缓存	512MByte
QE	70%@1700nm
转换增益	0.618 e-/ADU (HCG)，3.559 e-/ADU (MCG)，136.52 e-/ADU (LCG)
动态范围	58.97 dB (HCG)，82.13 dB (MCG)，488.80 dB (LCG) *1) （仅供参考）
读出噪声	58.97 e- (HCG)，82.13 e- (MCG)，488.80 e- (LCG) （仅供参考）
满井容量	9.90 Ke- (HCG)，56.62 Ke- (MCG)，2162.54 Ke- (LCG) *1
最大信噪比	39.95 dB (HCG)，47.55 dB (MCG)，63.35 dB (LCG) （仅供参考）
暗电流	<100fA@0.1V&18℃（fA=6250e-/s）
曝光时间范围	16µs~5s
快门模式	全局快门
数字 IO	1 路光耦隔离输入，1 路光耦隔离输出
数据格式	Mono 12 / Mono 14
制冷温差	低于室温 40°C
功耗	8.4W（TEC OFF）/ <16W（TEC ON）
尺寸	68mm×68mm×90.3mm
重量	485g
镜头接口	C 接口
工作温度	-30~60℃
储藏温度	-40~85℃
湿度	20%-80%，无冷凝
认证	CE，FCC

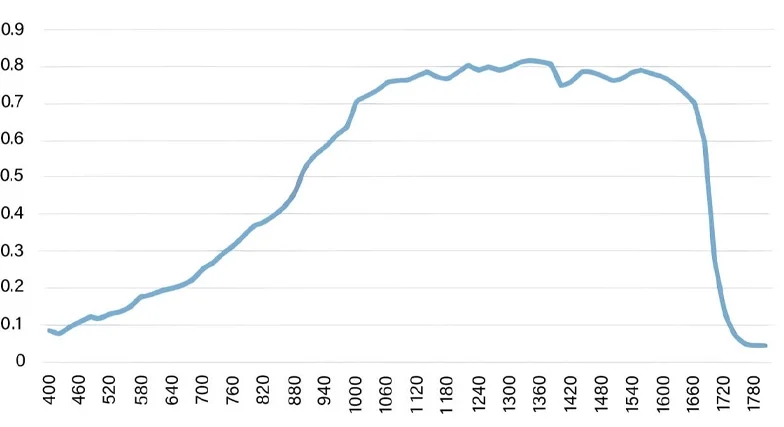

量子效率曲线

* 蓝色曲线：400-1800nm 标配滤光片
* 红色曲线：1030-1800nm 选配滤光片

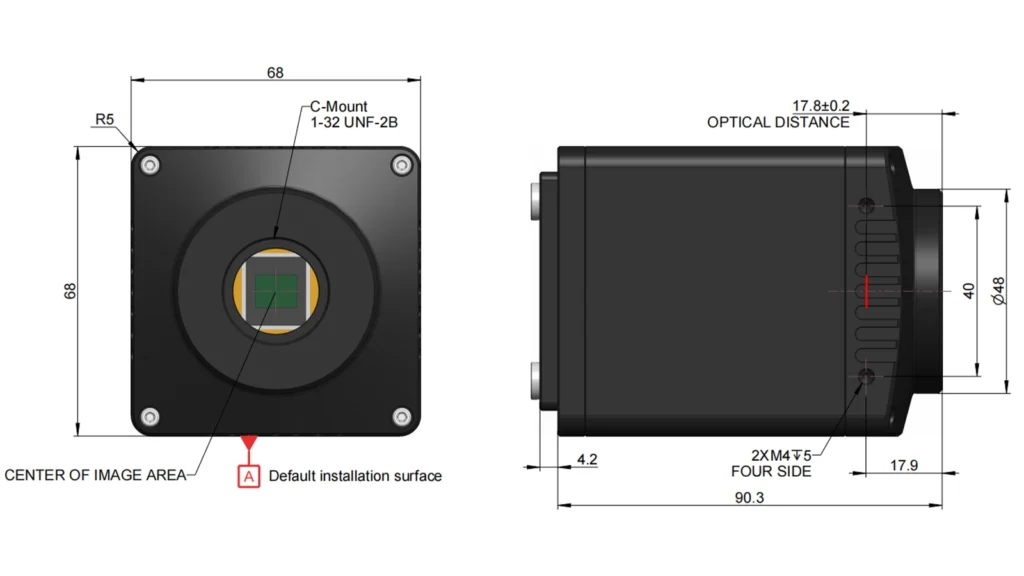

SWIR1503AU 制冷相机尺寸与端口

参数	规格
尺寸	808045.5mm
接口	C mount

序号	规格
1	USB3.0 接口
2	DC 12V 电源接口
3	外部IO接口

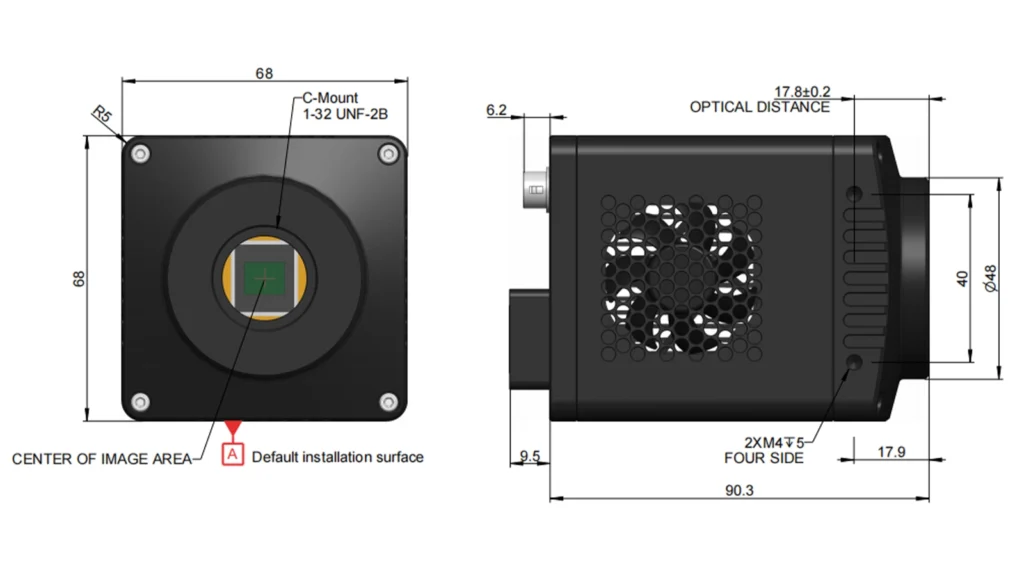

SWIR1503ACL 制冷相机尺寸与接口

参数	规格
尺寸	808045.5mm
接口	C mount

序号	规格
1	GigE 接口
2	DC 12V 电源接口
3	外部IO接口

SWIR1503A系列相机针脚信号

表1：USB 接口、GigE 接口、CL 接口制冷相机管脚信号定义

颜色	管脚	信号	信号描述说明
白色	1	GDN	非隔离信号及电源地
红色	2	12V	12VDC电源输入
蓝色	3	OPTO_GND	光耦隔离信号地
黄色	4	DIR_GPIO0	非隔离信号（软件可配置输入/输出）（line2）
黑色	5	DIR_GPIO1	非隔离信号（软件可配置输入/输出）（line3）
绿色	6	OPTO_IN	光耦隔离输入信号（line0）
粉色	7	OPTO_OUT	光耦隔离输出信号（line1）

I/O 电器特性

光耦隔离输入电路（line0）

逻辑 0 输入电平：0~2.2VDC（OPTO_IN 引脚）
逻辑 1 输入电平：3.3~24VDC（OPTO_IN 引脚）
最大输入电流：30mA
输入电平在 2.2V 至 3.2V 之间电路动作状态不定，请尽量避免输入电压工作在此区间。

输入上升延迟（TDR）：6us
输入下降延迟（TDF）：6us

图1：输入逻辑电平

光耦隔离输出电路（line1）

光耦隔离输出最大电流 30mA

图2：输出逻辑电平

光耦隔离输出电气特性（外部电压 5V，外部电阻 1K）如表2所示

表 2：光耦隔离输出电气特性
参数名称	参数符号	参数值
输出逻辑低电平	VL	742mV
输出逻辑高电平	VH	4.134V
输出上升时间	TR	4us
输出下降时间	TF	1.8us
输出上升延迟	TDR	12us
输出下降延迟	TDF	2us

光耦隔离输出外部使用不同电压、电阻时对应电流及输出逻辑低电平参数如表3所示。

表3：光耦隔离输出逻辑低电平参数
外部电压	外部电阻	VL	输出电流
3.3V	1KΩ	510mV	2.82mA
5V	1KΩ	742mV	4.31mA
12V	2.4KΩ	795mV	4.68mA
24V	4.7KΩ	850mV	4.97mA

输入输出 I/O 电路（line2/line3）

1、Line2/line3 设置成输入管脚
逻辑 0 输入电平：0~0.6VDC（DIR_GPIO1/DIR_GPIO2 管脚）
逻辑 1 输入电平：2.0~24VDC（DIR_GPIO1/DIR_GPIO2 管脚）
最大输入电流：25mA
输入电平在 0.6V 至 2.0V 之间电路动作不定，请尽量避免输入电压工作在此区间。

为防止 GPIO 管脚损坏，请先连接管脚 GND，然后再向 Line2 管脚输入电压。
输入上升延迟（TDR）：0.02us
输入下降延迟（TDF）：0.02us

2、Line2/line3 设置成输出管脚
允许经过此管脚的最大电流为 25mA。
外部上拉电压 5V 上拉电阻 1KΩ，GPIO 配置为输出的逻辑电平、电气特性如图4所示

图3：输入逻辑电平

图4：输出逻辑电平

环境温度为 25 摄氏度时，外部电压，电阻和输出低电平之间的关系如表4所示。

表 4：非隔离输出逻辑低电平参数
外部电压	外部电阻	VL(GPIO)
3.3V	1KΩ	0.11V
5V	1KΩ	0.167V
12V	2.4KΩ	0.184V
24V	4.7KΩ	0.385V

表 5：非隔离输出电气特性
参数名称	参数符号	参数值
Output rise time	TR	0.08us
output fall time	TF	0.02us
Output rise delay	TDR	0.1us
Output fall delay	TDF	0.04u

AttosView

AttosView 是 Attostek 为其紫外-可见光相机和短波红外相机开发的专业软件，集摄像控制、图像采集处理、图像浏览和分析功能于一体的专业软件。其主要特点包括：

x86：XP SP3 及以上；CPU 支持 SSE2 及以上
x64：Win7 及以上
支持视频模式和触发模式（Raw 格式或 RGB 格式）
自动捕获和快速记录功能
支持多种语言
硬件 ROI 和数字 binning 功能
丰富的图像处理功能，如图像拼接、实时叠加、平场校正、暗场校正等
支持所有的 AttosView相机

SDK 内容简介

ascamsdk支持多种 API，包括：Native C/C++，.NET/C#/VB.NET，Python，Java，DirectShow, Twain，LabView，Matlab 等等。Native C/C++ API 作为底层(Low Level) API 相比较其他 API 的特点是使用纯 C/C++开发，不依赖其他的运行时库，接口简洁，控制灵活。

SDK 支持平台：
Win32：
x86：XP SP3 及以上版本；CPU 至少需要支持 SSE2 指令集；
x64：Win7 及以上版本；
arm：Win10 及以上版本；
arm64：Win10 及以上版本；
WinRT：x86，x64，arm，arm64；Windows10及以上版本；
macOS：universal（x64+x86）；macOS10.10及以上版本；
Linux：内核2.6.27及以上：
x86：CPU 至少需要支持 SSE3 指令集；GLIBC2.8 及以上；
x64：GLIBC2.14 及以上；
Armel：GLIBC2.17 及以上；由 arm-linux-gnueabi(版本 5.4.0)编译；
Armhf：GLIBC2.17 及以上；由 arm-linux-gnueabihf(版本 5.4.0)编译；
arm64：GLIBC2.17 及以上；由 aarch64-linux-gnu(版本 5.4.0)编译；
Android：arm：armeabi-v7a；arm64：arm64-v8a，x86；x64：x86_64；由android-ndk-r18b编译”

第三方接口软件

Attostek 为其紫外-可见光相机和短波红外相机提供了丰富的第三方软件支持，方便用户在不同开发环境下快速集成与使用。包括Labview和MatLab的SDK和demo程序，以及DirectShow 驱动、Micromanager和TWAIN SDK驱动。这些功能实现了与主流开发环境和第三方软件的无缝兼容，大大简化了系统集成和二次开发工作流程。

CLView 软件（仅支持SWIR1503CCL）

对于 CameraLink 接口的相机，推荐使用以下品牌的图像采集卡：Magewell、FIREBIRD、Hikvision

AttosView

支持Attostek所有紫外-可见光、及短波红外相机。
点击下方按钮，即可下载AttosView软件。

下载

SDK

支持多种API。
点击下方按钮，即可下载 SDK。

下载

第三方软件

Labview SDK 和 demo 程序;

下载

MatLab SDK 和 demo 程序;

DirectShow 驱动;

Micromanager驱动;

TWAIN SDK驱动;

CameraLink 驱动

只支持SWIR051ACL模型

Magewell：

下载

FIREBIRD：

下载

Hikvision：

下载

AttosView 推荐系统需求
操作系统	Microsoft® Windows® XP / Vista / 7 / 8 / 10 / 11（32 位和 64 位）、Mac OSX、Linux
处理器（CPU）	≥3.0 GHz Intel Core i5 或更高
内存（RAM）	≥8 GB
硬盘	NVMe 固态硬盘（SSD）
显卡	独立显卡，≥256 MB 显存
主板	USB 3.0 相机需要集成 Intel USB 3.0 控制器或一个空闲的 PCIe 3.0×16 插槽
网络	安装驱动程序需要网络连接

用户界面设计

下图展示了Attosview软件的界面。如需更详细的信息，请下载产品手册。

功能	功能描述
运行模式	运行模式：视频模式或触发模式触发模式：软触发模式或外触发模式
去噪	相机硬件集成了去噪功能
自动曝光	自动曝光或手动曝光功能
增益	HG、MG、LG 3 种增益模式
帧率	支持帧率精确控制
ROI	相机支持单区域 ROI 功能，ROI 后最高帧率达 8000fps
翻转	支持垂直/水平翻转
自定义暗场校正	硬件支持最多 12 组用户自定义暗场校正图片功能
时间戳功能	可以开启或关闭时间戳。时间戳功能开启后，1-8 像素、9-16 像素和 17-24 像素的低 8bit 将被修改为：0-7：帧序号；8-15：帧时刻；16-23：触发信号计数
固件升级	相机支持固件在线更新功能
吸管功能	支持显示鼠标所在像素位置的灰度值
直方图显示	支持直方图显示和统计功能
刨面线功能	支持刨面线数据查看功能
区域灰度统计	支持自定义区域的平均灰度统计功能
DC12V 供电和制冷系统	1）相机的制冷系统分为传感器内置 TEC 制冷片，采用外部散热结构和风扇辅助散热，工作温度可调至特定数值，有效制冷温度可低于环境温度 40°C，高效的制冷系统保证了极低的暗电流水平； 2）TEC 系统采用 PID 算法控制，使 TEC 精确的调节传感器到目标温度，温度偏差为 0.3°C；

问1：选择产品时哪些参数最重要？

分辨率和像素大小：分辨率决定细节，而像素大小影响灵敏度和动态范围。较小的像素适合高分辨率，而较大的像素则提供更高的灵敏度。
灵敏度和读出噪点：这些对低光成像至关重要。
帧率和接口：USB3.0、GigE、CoaXPress、Camera Link等决定了数据传输速度。

问2：SWIR051系列相机在工业检验中能做什么？

半导体行业：太阳能电池和半导体芯片的检测。
塑料分拣：不同塑料在SWIR波段具有不同的反射光谱，便于对黑色塑料进行准确分类和回收。
玻璃工业：通过热玻璃检测缺陷。
安全：伪造检测，如货币、假发或皮肤。

Q3：SWIR相机相较于标准可见光相机的主要优势是什么？

在可见光相机中，看起来颜色或色调几乎相同的物体，在用南波红外光成像时可以很容易区分并使其易于识别。

33万像素，SWIR1503A 系列短波红外相机，配备 InGaAs 传感器

型号	SWIR1503AU	SWIR1503ACL
传感器类型	China produced 640×512
光谱范围	400nm-1700nm
像元尺寸	15 µm*15 µm
帧率&分辨率	8/12/14bit:724@640×512	12/14bit:724@640×512
数据接口	USB3.0	CameraLink

项目

文档

可用

价格

选择数量

SWIR1503AU

400-1700nm Sony IMX991 InGaAs短波红外相机，33万像素，15 µm 像元，USB 3.0接口

2 Weeks

¥151,200.00

SWIR1503ACL

400-1700nm InGaAs短波红外相机，33万像素，15 µm 像元，Cameralink 接口

2 Weeks

¥151,200.00
