SMS系列短波模块化显微系统
900-1700 nm 短波红外模块化显微系统
该 SMS 系列短波红外模块化显微系统将成像范围从可见光谱拓展至 900–1700 nm 短波红外波段。系统采用标准玻璃光学元件与高灵敏度 InGaAs 成像模块，既保证了与传统显微镜平台的良好兼容性，又可实现对硅基材料的穿透检测。配备标准 C 接口，可与多种短波红外相机完全兼容。
| 特点 |
| 短波红外成像范围：900–1700 nm |
| 专用 M Plan Apo NIR 系列物镜（5X 至 20X HR） |
| 短波红外相机选项（0.33 MP 至 5.0 MP），内置 TEC 制冷 |
| 标准 C 接口，便于集成短波红外相机 |
| 同轴柯勒照明，支持 1200 / 1300 / 1400 / 1550 nm LED |
| 精密 CNC 结构，防振设计 |
| 模块化照明、成像与机械架构 |
应用
Attostek的SWIR模块化显微系统专为下一代材料表征和电子测试设计，提供卓越的精度和清晰度。

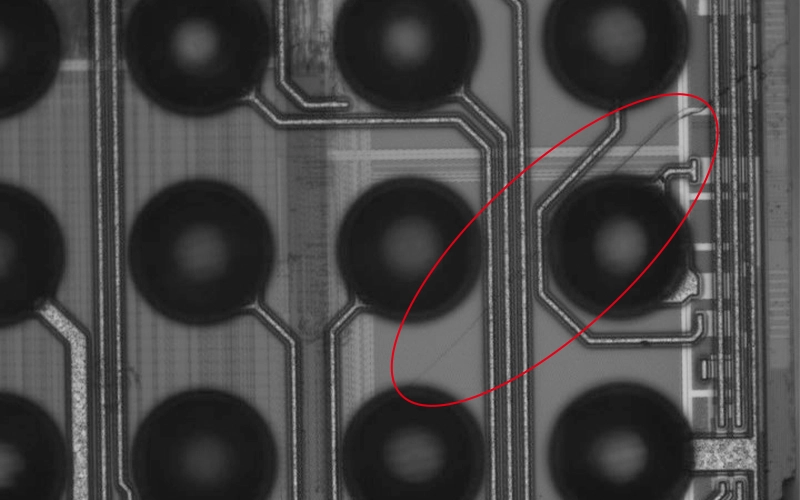

在半导体检测中，它能揭示硅晶圆和集成电路中传统系统难以检测的次表面缺陷、微裂纹、隐藏的芯片断裂和焊接缺陷。

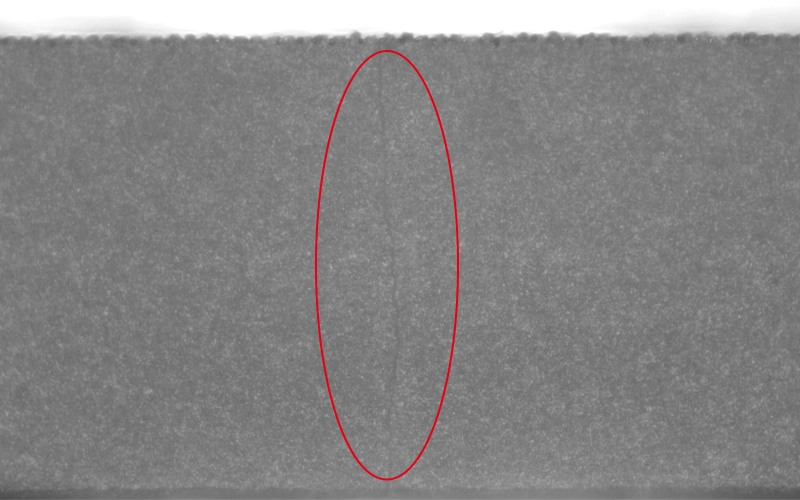

在材料科学研究中，它识别陶瓷、复合材料和高性能材料中的隐形裂纹和结构缺陷。
在工业无损检测中，它在不拆卸的情况下进行非侵入式地下部件分析，准确检测硅基材料和陶瓷部件的内部缺陷。
在半导体检测中，它能揭示硅晶圆和集成电路中传统系统难以检测的次表面缺陷、微裂纹、隐藏的芯片断裂和焊接缺陷。
在材料科学研究中，它识别陶瓷、复合材料和高性能材料中的隐形裂纹和结构缺陷。
在工业无损检测中，它在不拆卸的情况下进行非侵入式地下部件分析，准确检测硅基材料和陶瓷部件的内部缺陷。
| SMS-T180VA | SMS-T090VA | SMS-T100VA | |
| 物镜支持 | 支持常规无限远 SWIR 显微物镜 | 支持高数值孔径无限远 SWIR 显微物镜 | |
| 管镜焦距 | 180mm | 90mm | 100mm |
| 成像光路像面尺寸 | 24mm(使用 180mm 焦距管镜) | 33mm(使用 200mm 焦距管镜) | |
| 成像光路光谱范围 | 900-1700nm | ||
| 相机接口 | C 接口 | ||
| 照明方式 | 同轴落射式科勒照明 | ||
| 照明光源 | 1550/1400/1300/1200nm LED 光源 | ||
| 品名 | 放大 | 数值孔径 NA | 工作距离 WD | 焦距 | 分辨率 | 物镜焦深 | FN | 重量 |
| M Plan Apo NIR 5X | 5X | 0.14 | 37.5 mm | 40 mm | 2.0 μm | 14 μm | 24 mm | 220 g |
| M Plan Apo NIR 10X | 10X | 0.26 | 30.5 mm | 20 mm | 1.1 μm | 4.1 μm | 24 mm | 250 g |
| M Plan Apo NIR 20X | 20X | 0.4 | 20 mm | 10 mm | 0.7 μm | 1.7 μm | 24 mm | 300 g |
| 型号 | SWIR051AU | SWIR0503AU | SWIR035AU | SWIR033AU |
| 传感器型号 | Sony IMX990 | Sony IMX991 | Sony IMX992 | Sony IMX993 |
| 靶面尺寸 | 1/2″ | 1/1.4″ | 1/1.8″ | |
| 像元尺寸 | 5μm×5μm | 3.45μm×3.45μm | ||
| 分辨率 | 1.3MP | 0.33MP | 5.0MP | 3.0MP |
| 帧率 | 392fps | 753fps | 135.7fps | 176fps |
| 数据接口 | USB3.0 | |||
| 曝光时间 | 15us-60s | |||
| 尺寸 | 80mm×80mm×45.5mm | |||
| 制冷 | Built-in TEC | |||

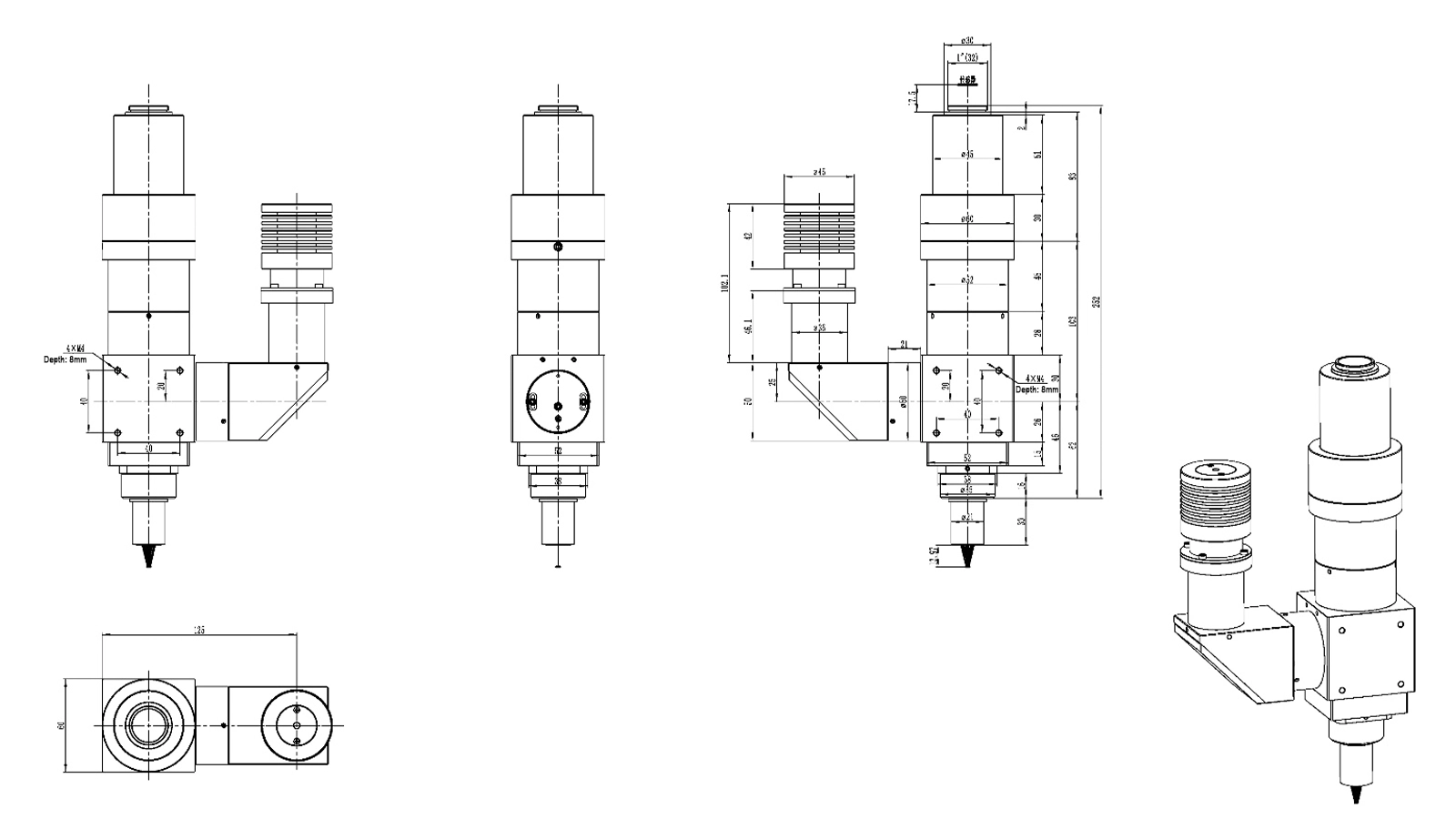

短信-T180VA

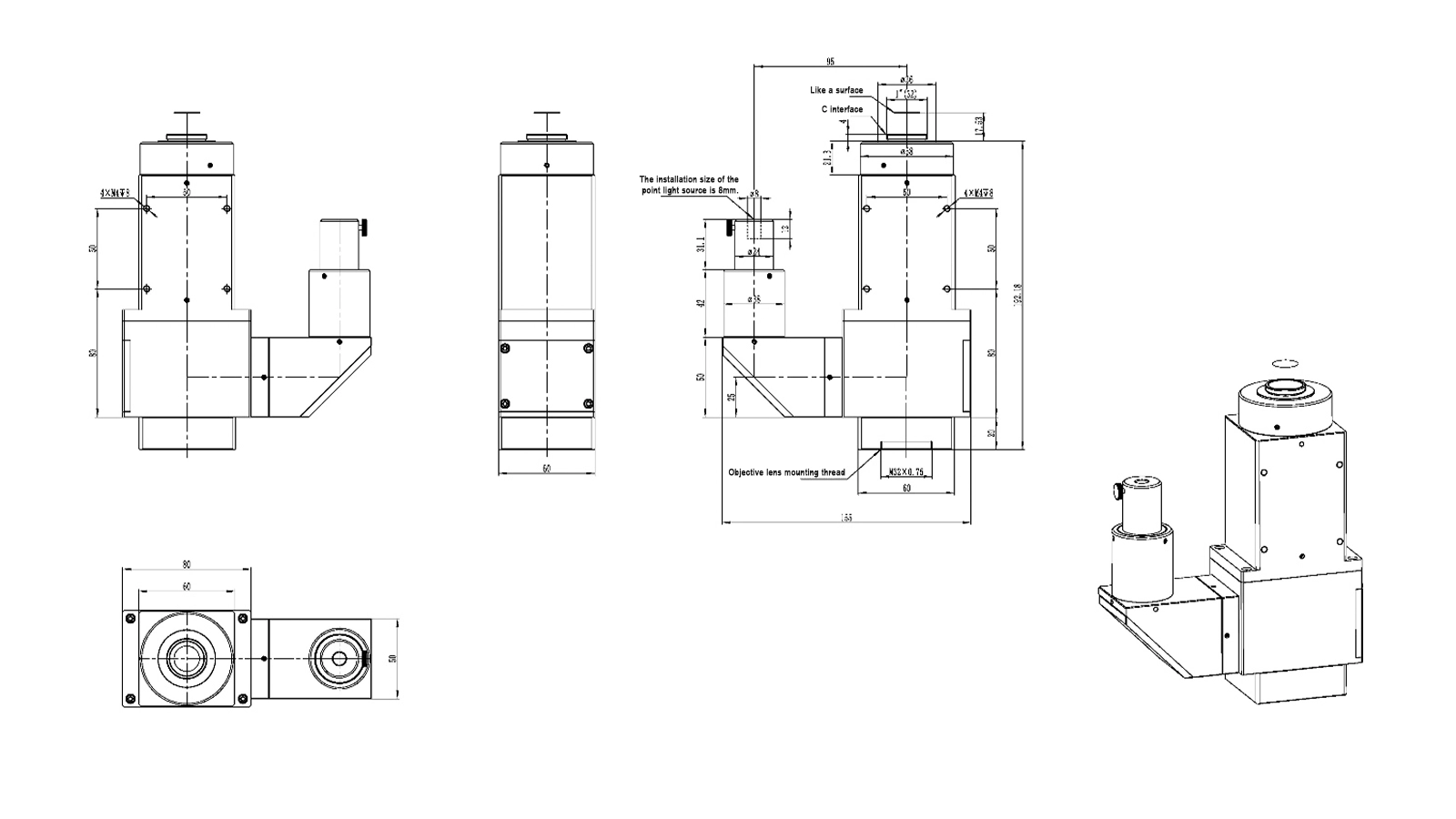

短信-T100VA
问1：SWIR模块化显微镜系统相较于传统可见光显微镜系统的主要优势是什么？
主要优势包括三个关键方面：
- 增强材料对比度——短波红外波长可以穿透或区分在可见光下被遮挡的特征，揭示材料内部或表面下方的更多细节。
- 成本效益——它允许直接使用现有显微镜光学设备，并配合价格合理的钨卤素或LED照明，无需昂贵的专用单红外物镜。
- 可扩展性——模块化设计支持针对特定波长、传感器类型或自动化需求的灵活定制，适应不同应用场景。
SMS系列管镜
SMS 系列提供多种管镜配置，以匹配不同的短波红外显微镜物镜和像面要求。所有方案均采用同轴柯勒照明和标准 C 接口相机接口，支持 900–1700 nm 光谱范围，并可选配 LED 光源（1550/1400/1300/1200 nm）。
项目
文档
可用
价格
选择数量
SMS-T180VA
短波红外显微镜管镜，焦距 180 mm，C 接口
SMS-T090VA
短波红外显微镜管镜，焦距 90 mm，C 接口
SMS-T100VA
短波红外显微镜管镜，焦距 100 mm，C 接口
物镜
显微镜物镜是显微镜光学系统的关键组成部分。它们靠近待检测的样品、标本或物体放置，用于形成放大的实像。AttosTek 提供 M Plan Apo NIR 系列物镜，放大倍率从 5X 到 20X。该系列物镜针对短波红外波段进行了优化，在工作距离、分辨率和焦深之间实现了良好的平衡，是半导体、材料及工业检测应用的理想选择。
项目
文档
可用
价格
选择数量
M Plan Apo NIR 5X
5倍显微镜物镜，数值孔径 0.14，工作距离 37.5 mm
M Plan Apo NIR 10X
10倍显微镜物镜，数值孔径 0.26，工作距离 30.5 mm
M Plan Apo NIR 20X
20倍显微镜物镜，数值孔径 0.4，工作距离 20 mm
点光源控制器
项目
文档
可用
价格
选择数量
点光源控制器
LED 点光源控制器
显微镜支架
项目
文档
可用
价格
选择数量
显微镜支架
SMS 系列短波红外模块化显微镜支架
兼容的短波红外相机
SMS 系列短波红外模块化显微系统兼容多款内置 TEC 制冷的短波红外相机，分辨率覆盖 0.33 MP 至 5.0 MP。这些相机分别搭载 Sony IMX990/991/992/993 传感器，均采用统一的 USB 3.0 数据接口，曝光时间范围为 15 μs 至 60 s，可满足不同视场、速度及检测灵敏度的要求。
