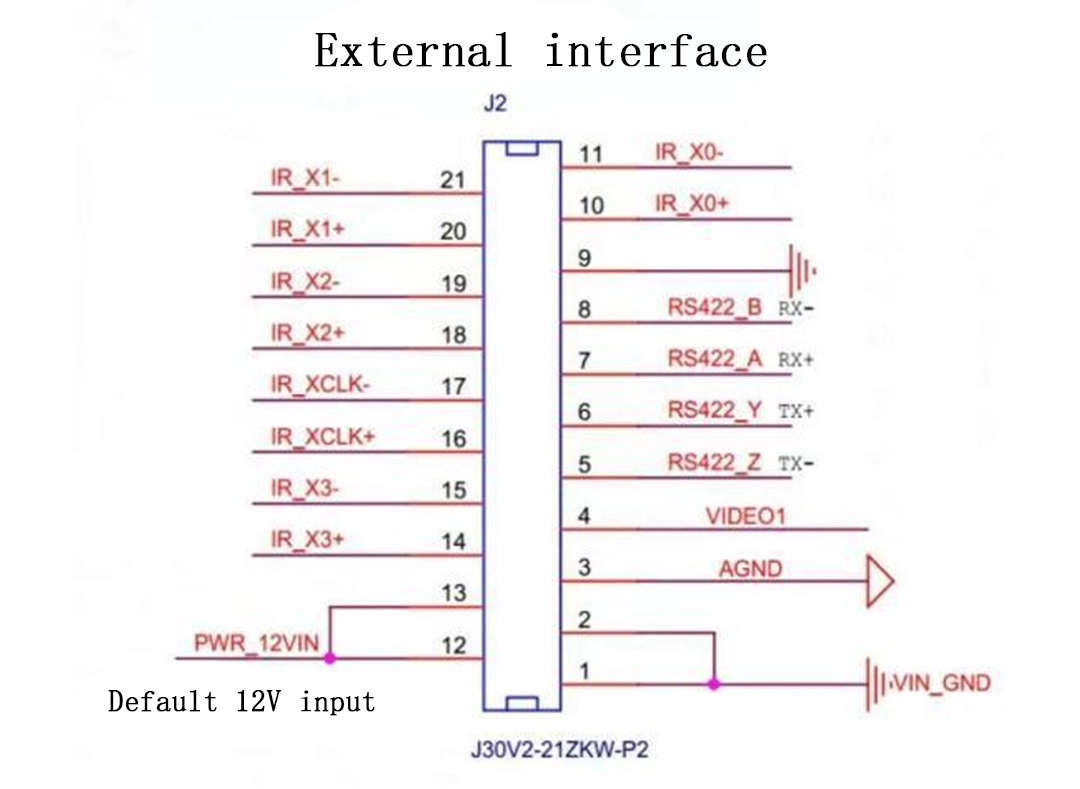

用户可通过 RS422 串口线连接上位机软件来操作，定义内容如下

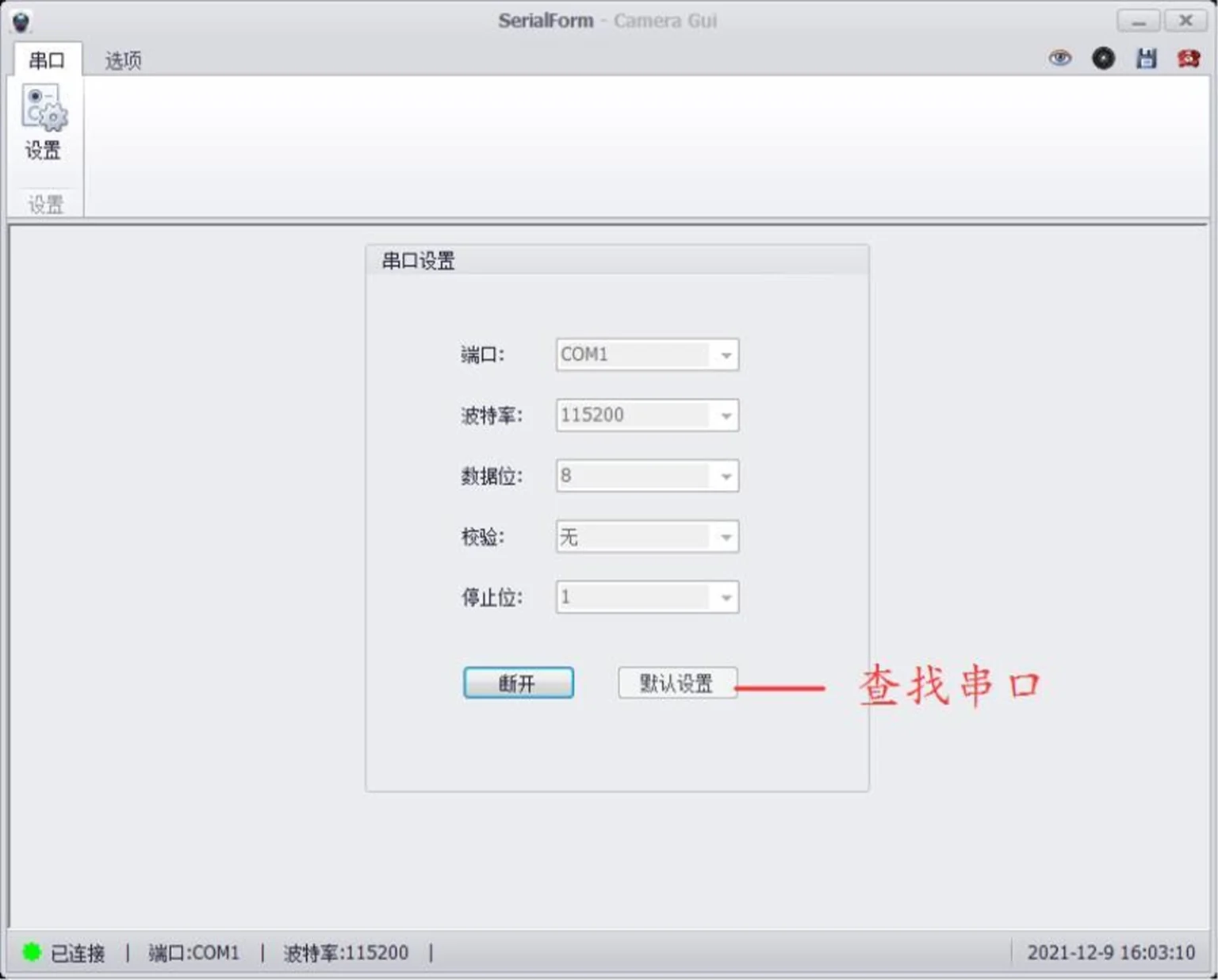

选择串口（UART）选项，进入设置（Setting）界面；

选择正确串口 COM 编号，波特率设置为 115200，点击连接。连接成功弹出提示成功 提示框。

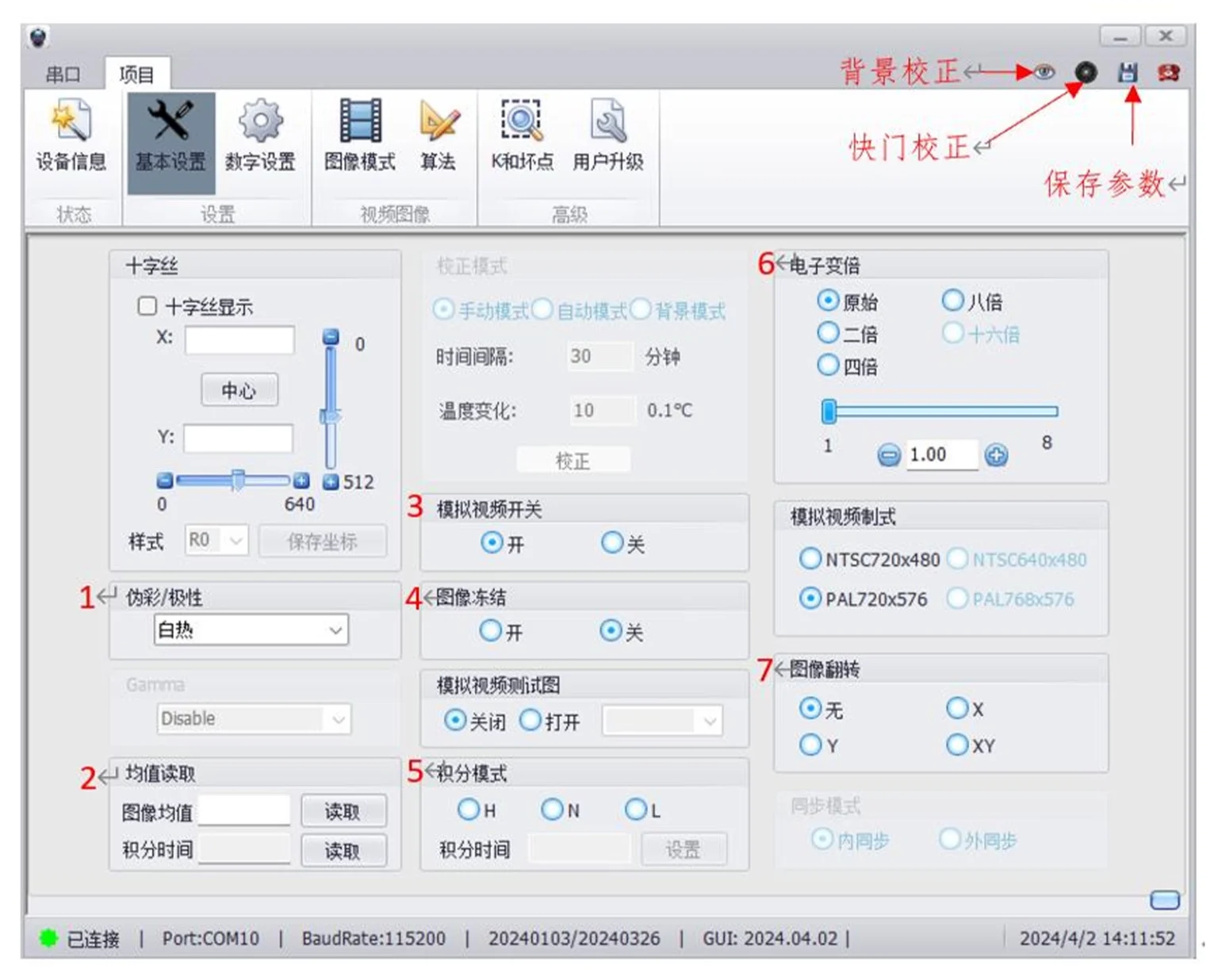

1.极性设置：
选择黑热或白热两种图像极性模式；
2.读取图像均值；
3.模拟输出开关：
控制图像模拟输出；
4.图像静止：
控制图像静止开关；
5.设置积分时间：
根据不同温度段选择不同的积分时间（H：高温；N：常温；L：低温）；
6.放大：
选择相应的放大倍数，实现中心放大功能；
7.镜像翻转控制：
图像垂直翻转后需校正；
8.快捷功能键：
1 背景校正；2 快门校正；3 用户参数保存；4 断开串口连接。
注意：在启动出现图像时或调整积分时间时，需要均匀面物体（列如：A4 纸张）遮
挡镜头部分做背景校正。

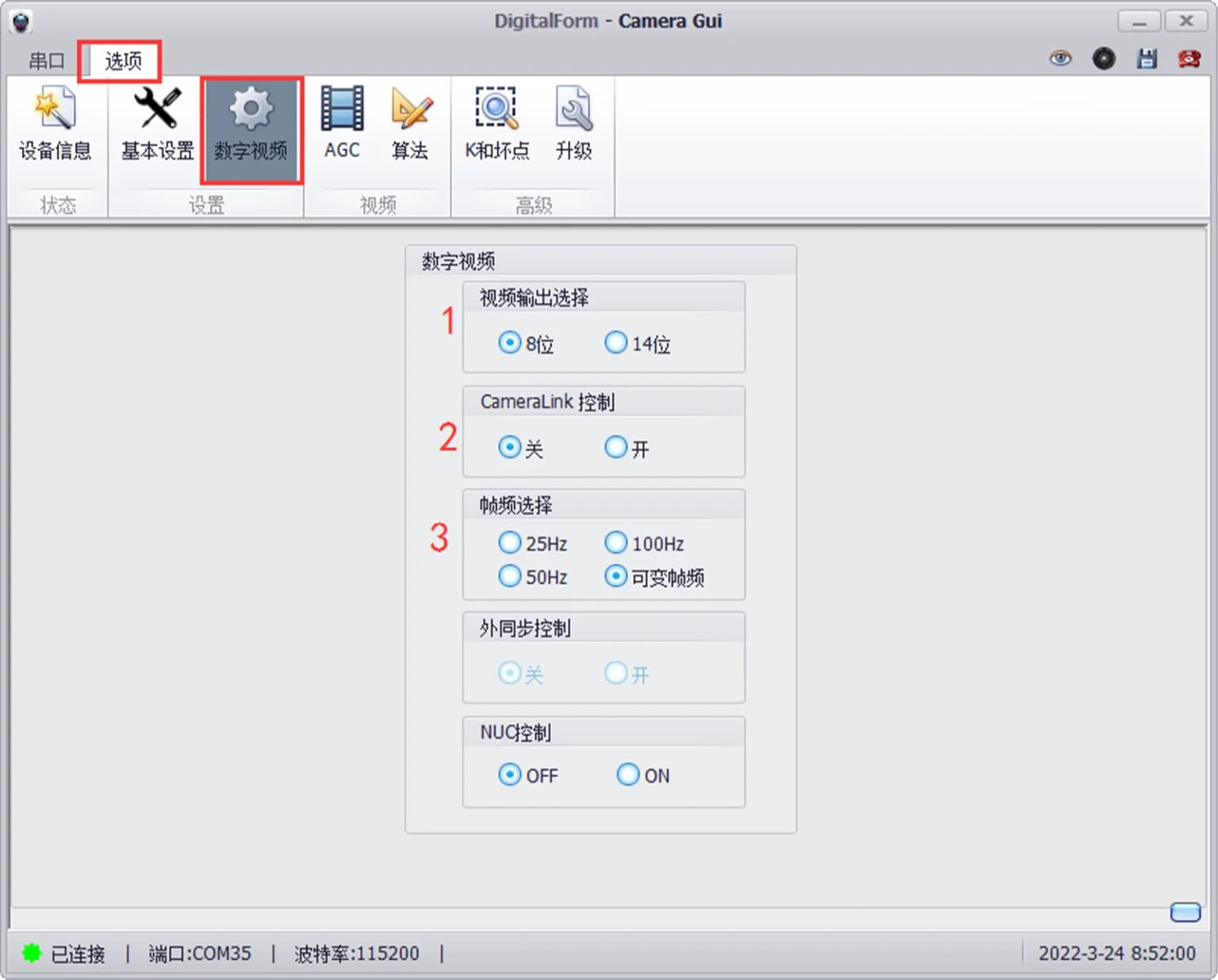

1.Camera-link 输出选择：
8 位：输出 AGC 后 8 位视频数据；
14 位：输出非均匀校正后数据。
2.Camera-link 控制使能：
OFF：关闭 camera-link 输出；
ON：打开 camera-link 输出。
3.帧频选择：
选择输出帧频：25Hz，50Hz，100Hz。
当使用气体探测器工作时，默认使用可变帧频模式，帧频随积分时间变化。

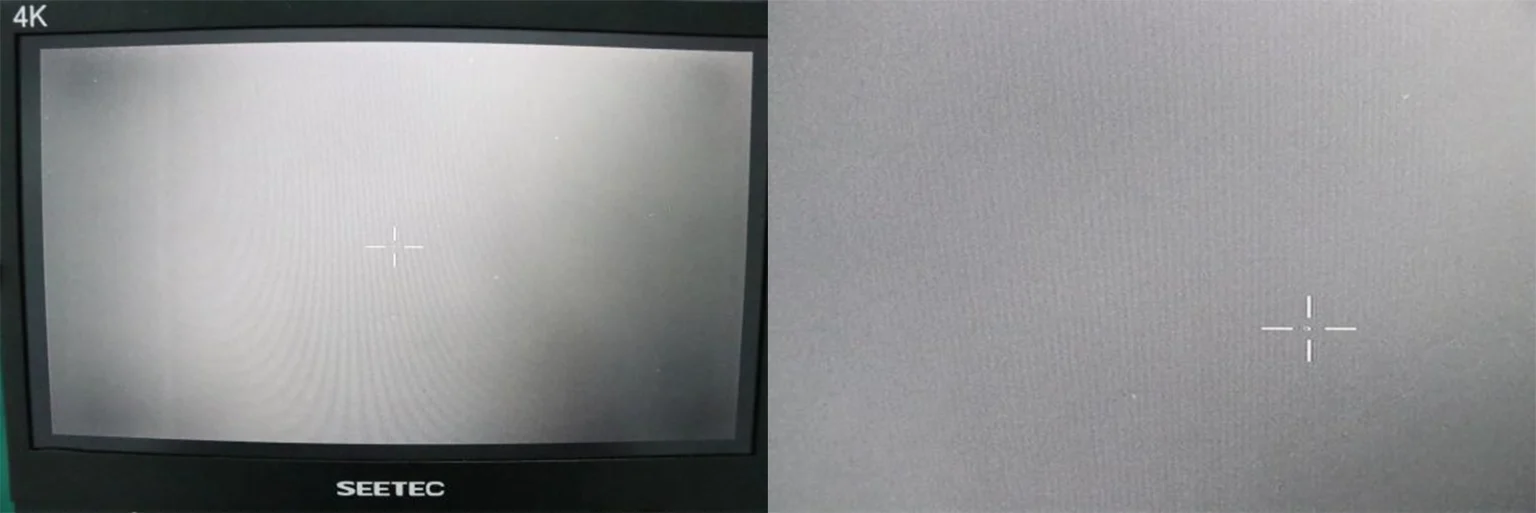

1.在未做背景校正时，启动出图或者更改积分时会把背景校入图像，需要做背景校 正：

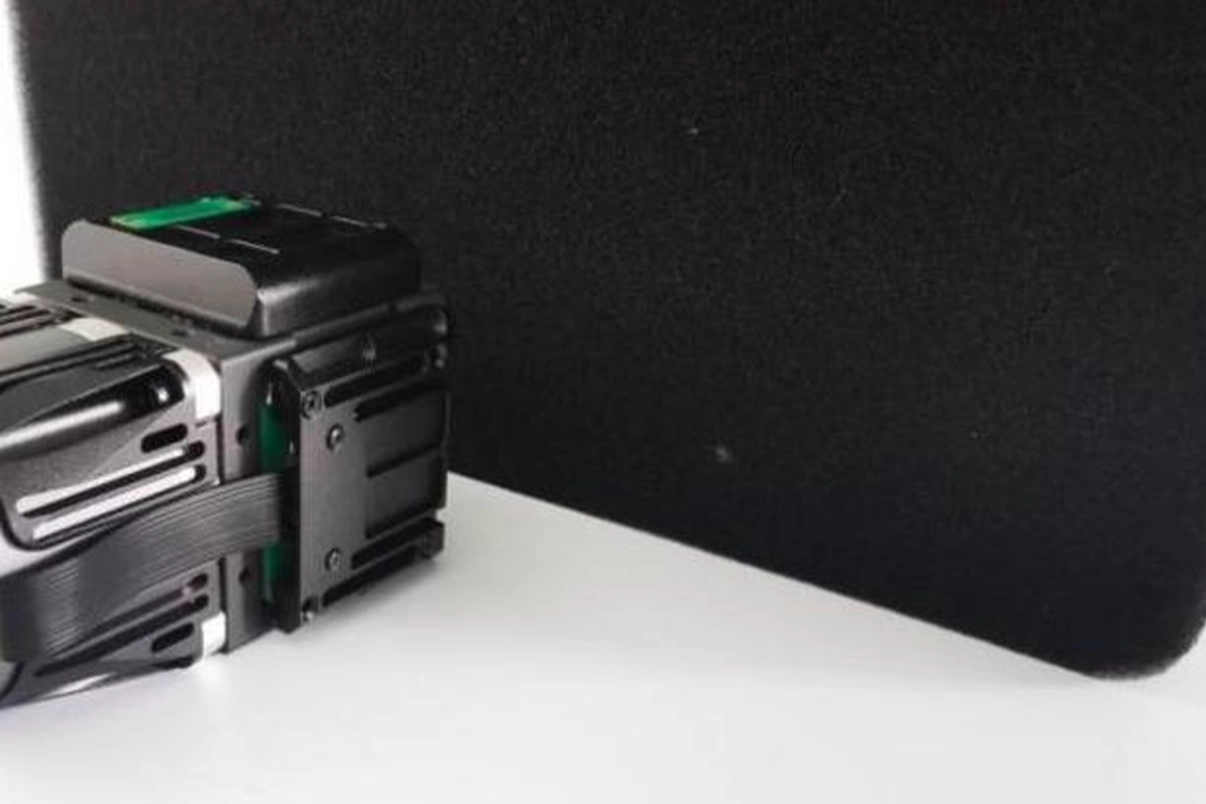

2.选择均匀面物体遮挡镜头或机芯窗片部分，同时在软件中选择背景校正，点击后等 待几秒后将物体拿开校正完成：

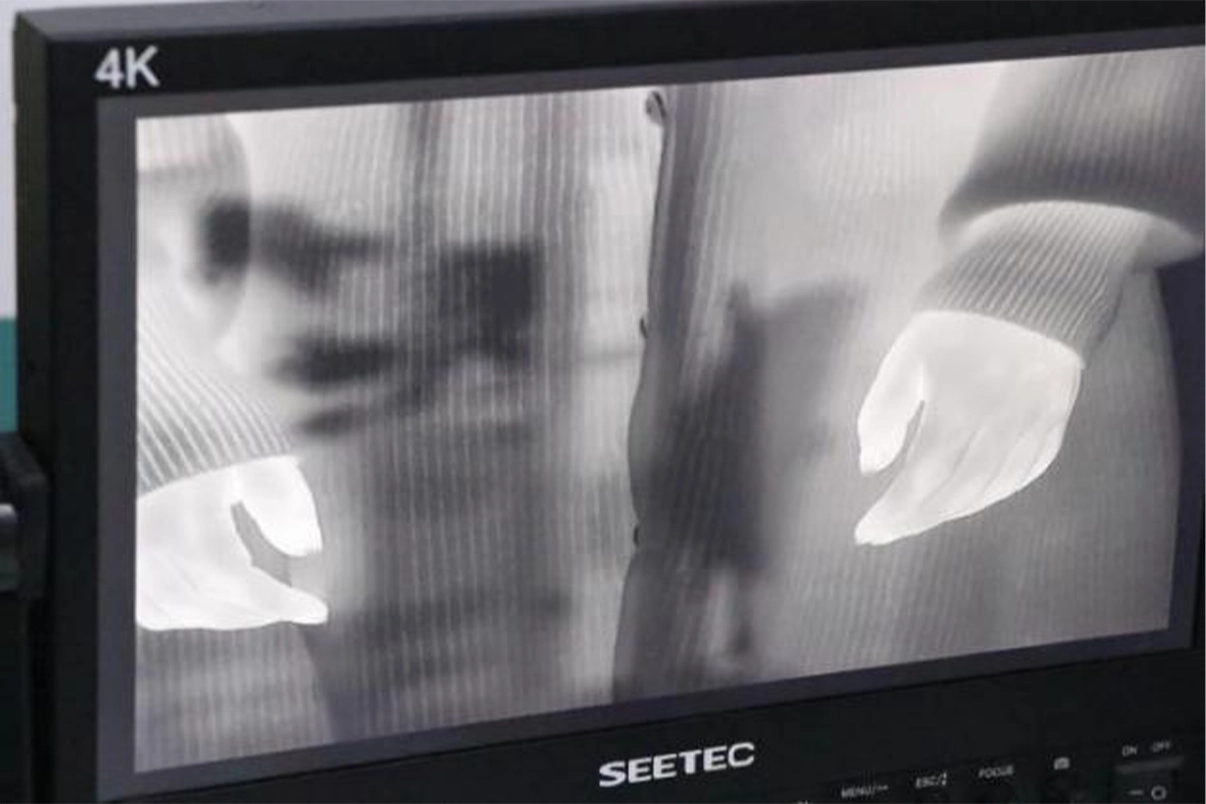

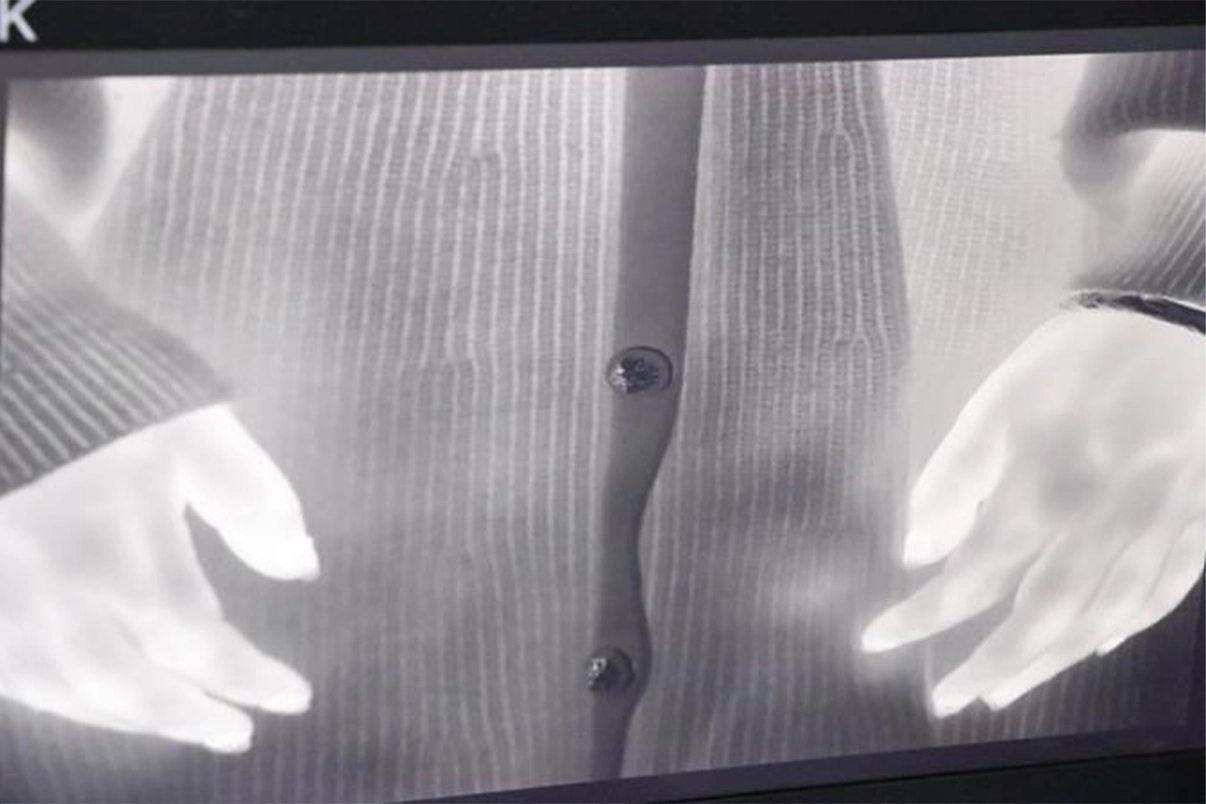

3.校正后图像：

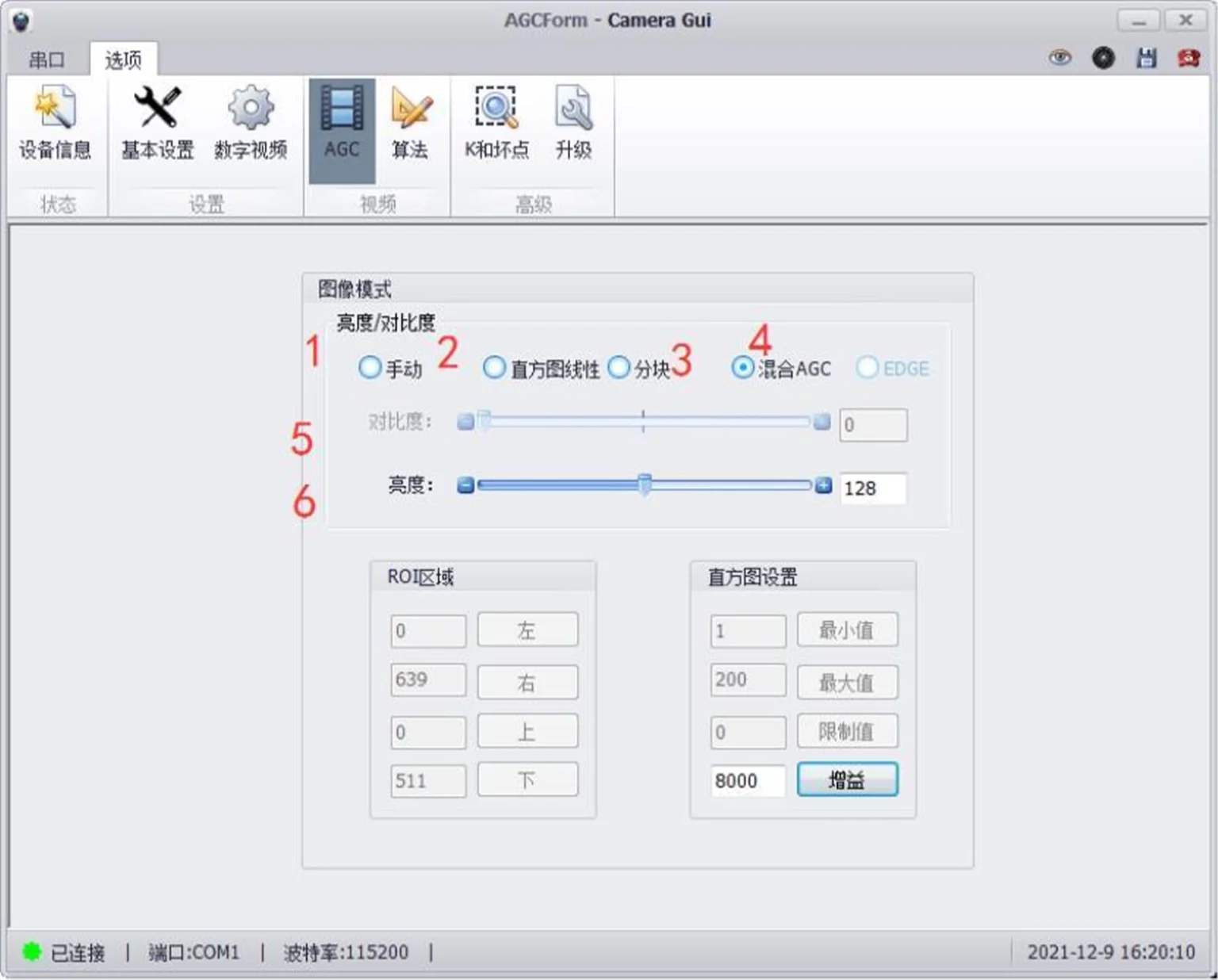

选择AGC模式：
1 手动;
2 直方图线性;
3 局部直方图均衡;
4 混合AGC。不同模式有不同的可调节参数。
5是对比度调节，可通过拖曳或手动输入调节。
6是亮度调节，可以通过拖曳或手动输入调节。

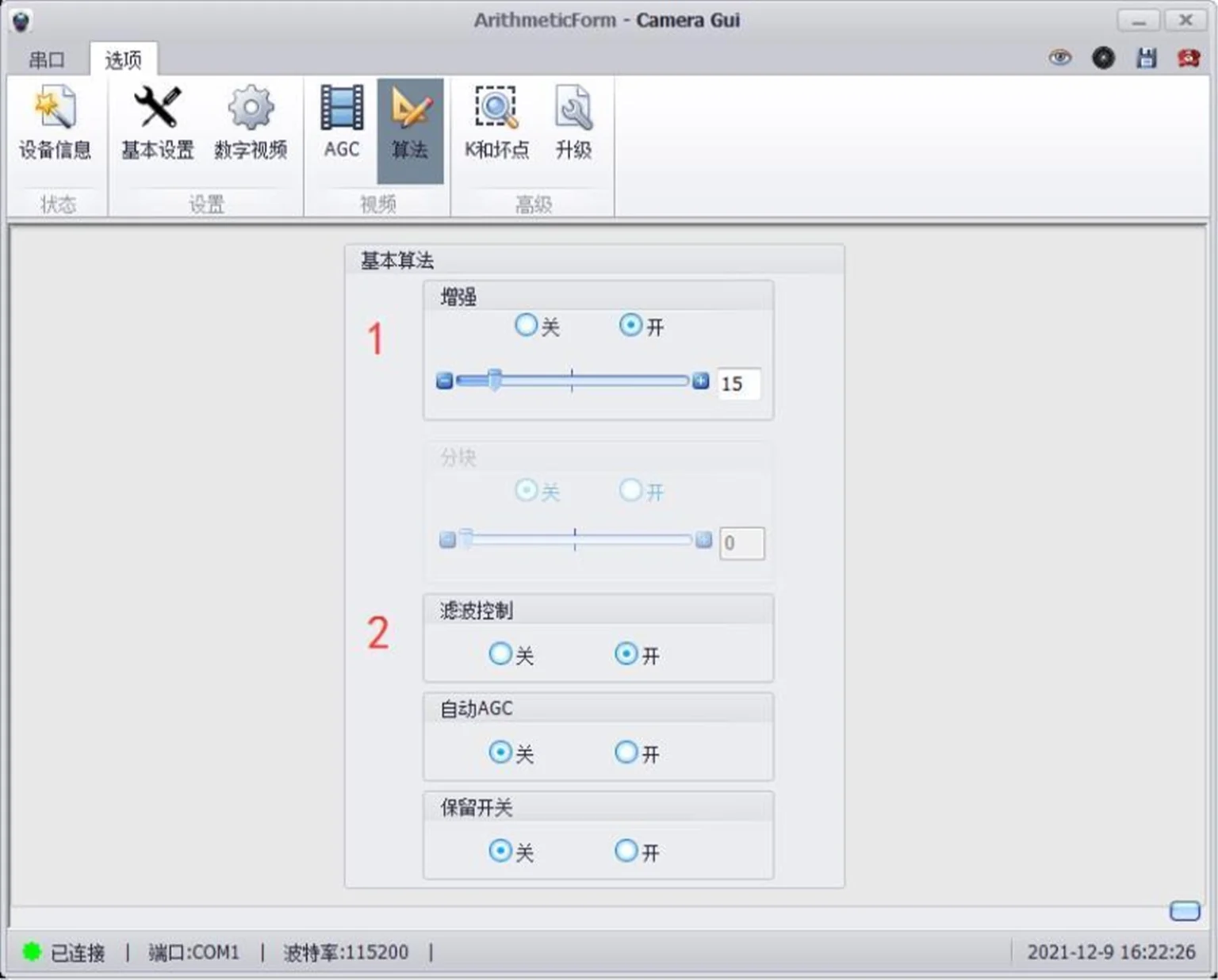

1. 图像增强开关（DDE）：
   开启或关闭图像增强，调整增强参数。
2. 滤波器和算法切换：
   开启或关闭过滤和其他算法

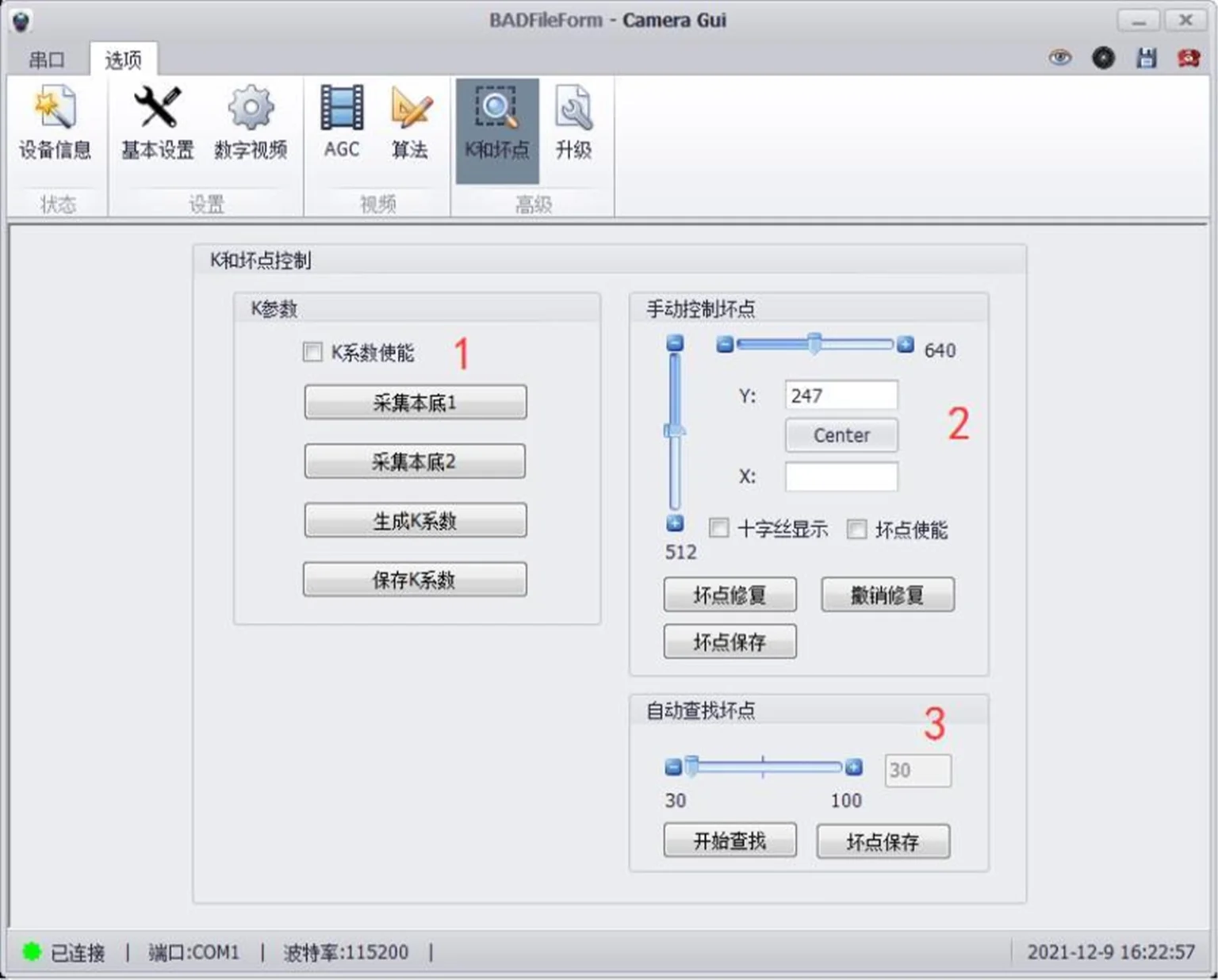

1. K系数生成：
   K系数启用按钮控制K功能开关。正常温度K系数需要来自黑体的两个温度范围进行图像校准。建议高温范围在+40°C至+55°C之间，低温范围在0°C至+20°C之间。
   校准程序：
   a） 开机并等待图像正常出现。在基础设置 -> Image Mirror 中，选择正常模式。输入 K 系数页面以收集参数。
   b） 将摄像机核心放置在设置在+40°C至+55°C范围内的黑体前方。点击收集B1以执行首次参数采集。
   c） 将摄像机核心放置在0°C至+20°C范围内的黑体前方。点击采集B2以执行第二个参数采集（将核心位置与上述类似）。
   d） 点击生成 k 系数。
   e） 点击背景校正以进行背景校正并检查K系数效应。
   f） 如果对K系数效果满意，点击保存K系数以保存参数。
   g） 如果不满意，重复上述步骤。

2. 死像素替换
a） 点击准星按钮以启用死点准星。
b） 使用滑块和输入数字来控制水平和垂直坐标：
X 控制水平坐标，Y 控制垂直坐标。
c） 点击中心键将准星返回屏幕中心。
d） 点击“盲点启用”按钮以开关死点替换。
e） 用死点十字线标记死点中心。点击死点修复按钮修复，或点击撤销修复死点修复

3. 自动查找死点
a） 如果用户发现核心上的死点仍然存在或增加，可以激活自动查找死点功能。
b） 观察表面外观均匀且温差显著。找到可见死点后，点击+或–以微调位置并修复。
c） 设置30到100之间的匹配阈值，点击开始查找以自动定位死点;这些更改立即生效。
d） 检查死点替换是否成功。满意后，点击“保存死点”。否则，重复上述步骤。

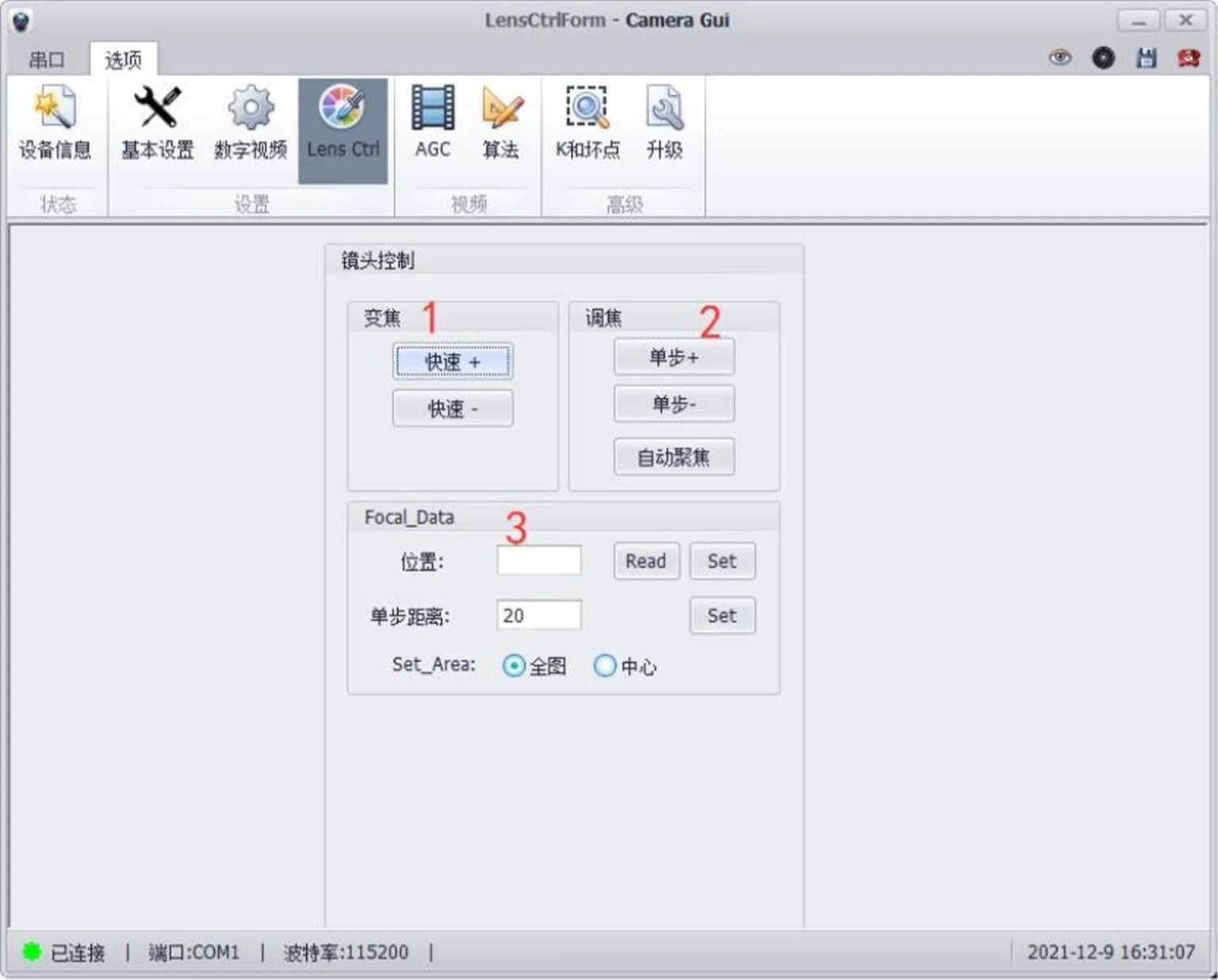

1. 快速调整。
2. 步伐聚焦：设定每一步的步长。
3. 定位位置。
