MWIR1503MCL 中波红外热成像机芯

这款制冷型中波红外机芯搭载高性能 MCT 探测器，具备 640×512 分辨率与 15 μm 像元间距，可呈现清晰的热图像。在 20°C 环境下的快速制冷时间 ≤8 分钟，60°C 环境下 ≤12 分钟，即使环境温度较高也能迅速进入工作状态。死像素率 ≤0.5%，确保优异的图像均匀性与可靠性。

特点

3.7–4.8 µm 光谱范围

640 × 512 分辨率

15 µm × 15 µm 像元尺寸

线性斯特林制冷机

支持 RS422 / RS232 接口

通过 Camera Link 提供数字输出

MWIR1503MCL的应用

AttosTek 的中波红外热成像机芯专为严苛的国防与工业应用而设计。它们广泛部署于远距离监控系统、增强型飞行视景系统以及多传感器载荷中。关键应用场景包括单兵夜视解决方案、热成像瞄准镜、武器识别、空域监测及红外特征识别。凭借可靠的 MCT 探测器技术与高效的线性斯特林制冷技术，MWIR1503MCL 能够全天候为关键任务提供重要的热情报。

探测器类型	MCT
分辨率	640×512
F数	4.0
像素尺寸	15μm×15μm
响应波段	3.7μm～4.8μm
冷屏间距	20.0±0.2
制冷机类型	线性斯特林制冷机
制冷时间	≤8min@20°C，≤12min@60°C
使用寿命	≥15000h（制冷机相关器件寿命）
NETD	≤20 mk
死点	≤0.5%
帧频	默认 50Hz，用户可选择范围
电气接口	Camera Link视频;RS422/RS232通信;BT656电源
稳定功耗	≤ 16W @ 20°C
峰值功耗	≤ 24W @ 20°C
最大功耗	≤ 32W
电源	直流12-32V
视频输出	PAL（分辨率720×576，有效640×512） BT656（逐行或隔行，默认隔行） Camera Link（14bit Base 模式）
可扩展视频	网络，SDI
常见功能	自动/手动 AGC，两点矫正，快门矫正，场景矫正，放大，图像冻结，极性与伪彩，DDE，坏点矫正，外同步，图像翻转
工作温度	-40°C ~ +70°C
储存温度	-50°C~+70°C
振动	5Hz ~28Hz，0.0036 g2/Hz~0.08g2/Hz 28Hz ~250Hz，0.08g2/Hz 250Hz~2000Hz，0.08g2/Hz~0.0012g2/Hz 3 轴向 x，y，z，每轴 1 小时
冲击	半正弦，50g，6ms（3 轴向，每个轴向冲击 3 次），半正弦，40g，18ms（3 轴向，每个轴向冲击 3 次），半正弦，25g，6ms（3 轴向，每个轴向冲击 3 次）
尺寸	L148毫米×W75毫米×H98毫米
重量	≤1150克

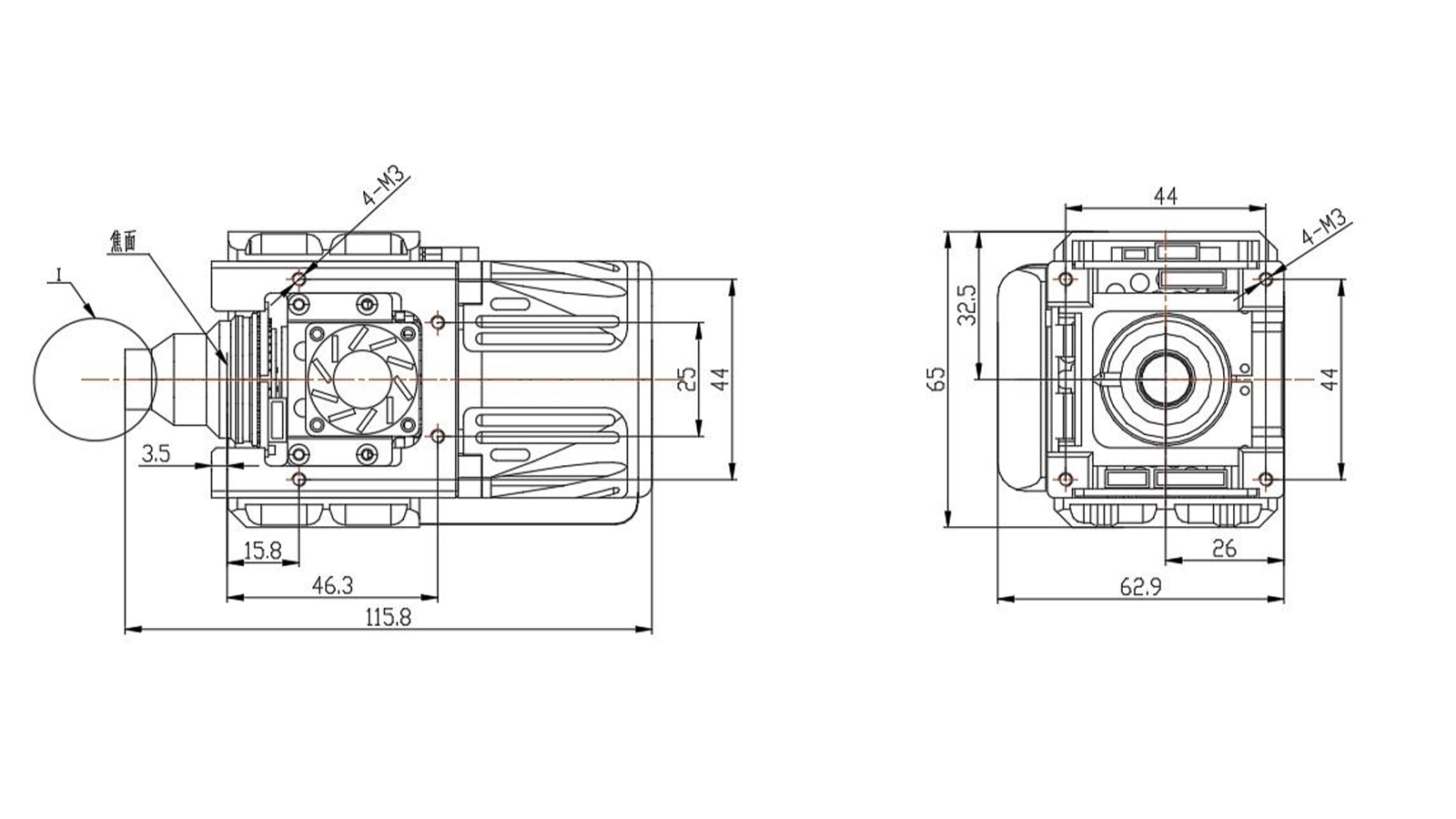

尺寸

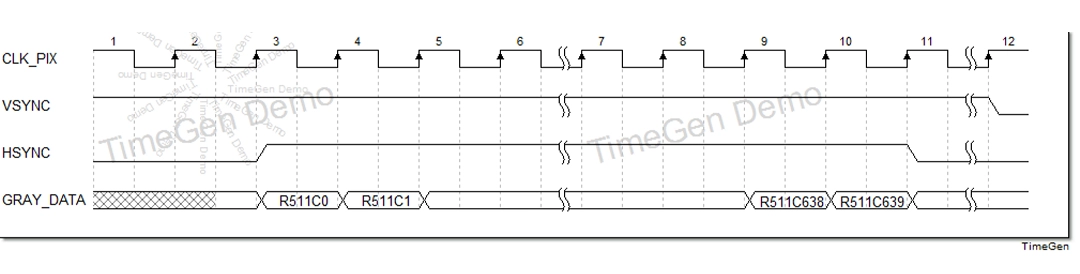

Cameralink 接口时序如图下图所示；打开参数行时，数字视频传输大小为 640*513，其中参数行为最后一行，每个像素 16bits，Camerlink 参数行信息如下表所示：

Cameralink时序图

参数行对应表

像素点	数据 bit15-0	说明
pix0	55AA	帧头
pix1	AA55
pix2	AAAA
pix3	5555
pix4	低位	帧编号
pix5	高位	帧编号
pix6	DATA	同步模式 (Bit8:0 内，1 外) + 系统模式 (bit1-0)
pix7	DATA	当前本底档位 (Bit15-12) + 总温度段 (Bit11-8) + 当前积分档位 (Bit7-4) + 总积分分档 (Bit3-0)
pix8	低位	积分时钟数
pix9	高位	积分时钟数
pix10	DATA	焦距
pix11	DATA	探测器上电情况 (bit0:0: 下电，1 上电)
pix12	DATA	本次制冷完成时间单位 s
pix13	DATA	环境温度，放大 10 倍，有符号数
pix14	DATA	焦平面温度，放大 10
pix15	DATA	极性 / 伪彩 (bit2-0)
pix16	DATA	数字视频模式 (bit1-0, 0: Y14, 1: Y8, 2: X14)
pix17	DATA	帧频，放大 100 倍
pix18	DATA	电子变倍 (bit1-0)
pix19	DATA	锐化等级 (bit3-0)
pix20	DATA	镜像模式 (bit1-0)
pix21	DATA	时域滤波模式 (bit0, 0: 关，1: 开)
pix22	DATA	时域滤波参数
pix23	DATA	空域滤波开关 (bit0, 0: 关，1: 开)
pix24	DATA	空域滤波阈值
pix25	DATA	亮度 (bit7-0)
pix26	DATA	对比度 (bit7-0)

像素点	数据 bit15-0	说明
pix27	DATA	X 均值
pix28	DATA	AD1
pix29	DATA	AD2
pix30	DATA	AD3
pix31	DATA	AD4
pix32	低位	累计工作时间
pix33	高位	累计工作时间
pix34	DATA	bit11-8: 开机补偿模式，bit3-0: 跳积分档补偿模式
pix35	DATA	图像模式 (bit3-0, 0: Y,1: X,2:K,3: B)
pix36	DATA	测试图 (bit7-0)
pix37	DATA	光标类型，0: 关，1: 开
pix38	DATA	X 光标位置
pix39	DATA	Y 光标位置
pix40	DATA	坏点个数
pix41	DATA	坏点阈值
pix42	DATA	自动去坏点开关 (bit0, 0: 关，1: 开)
pix43	DATA	去竖纹算法开关 (bit0, 0: 关，1: 开)
pix44	DATA	去竖纹阈值
pix45	DATA	像素偏移个数 (AD 延时)
pix46	DATA	GPOL 值
pix47	DATA	调光模式 (bit1-0, 0 线性，1: 直方图，2: 混合)
pix48	DATA	分块调光开关 (bit0, 0: 关，1: 开)
pix49	DATA	Y8 纠偏开关 (bit0, 0: 关，1: 开)
pix50	DATA	Y8 等级调整 (bit3-0)
pix51	DATA	视频输出模式 0: pal 1: bt656
…	0x0000	预留项
pix639	DATA	pix0-pix638 数据的异或

机芯的外部接口包括：电源接口、RS422 外部控制接口、模拟视频接口、数字视频 CameraLink 接口、BT656 接口以及控制镜头接口。其中前四个物理接口通过一个 25 芯连接器引出，BT656 接口通过一个 20 引脚的 0.5 mm 间距 FPC 连接器（可拉下式）引出。电路板上 25 芯连接器的型号为 J30JZLN25ZKWA000，与之配对的连接器型号及引脚定义如表 1 所示。FPC 连接器的引脚定义如表 2 所示。

表1：J30JZ/XN25TJCAL01

Pin Number	Name	Definition
1,2	POWER+	Power Positive
14,15	POWER-	Power Ground
3	RS422_A1	Core Receive +
4	RS422_B1	Core Receive –
5	RS422_Y1	Core Transmit +
6	RS422_Z1	Core Transmit –
7	GND	RS422 Serial Port Ground
8	RS422_A2	External Sync Receive +
9	RS422_B2	External Sync Receive –
10	PAL_OUT1	Analog Video
11	AGND_ADV7179	Analog Video Ground
12	PAL_OUT2	Backup Analog Video
13	AGND_ADV7179	Backup Analog Video Ground
16	Tx285OUT0+	Digital Video
17	Tx285OUT0-
18	Tx285OUT1+
19	Tx285OUT1-
20	Tx285OUT2+
21	Tx285OUT2-
22	Tx285OUT3+
23	Tx285OUT3-
24	Tx285CLK+
25	Tx285CLK-

表2：20针FPC下拉连接器

Pin Number	Name	Definition
20	BT656_CLK	Clock
19	BT656_D0	Data Bit 0
18	BT656_D1	Data Bit 1
17	BT656_D2	Data Bit 2
16	BT656_D3	Data Bit 3
15	BT656_D4	Data Bit 4
14	BT656_D5	Data Bit 5
13	BT656_D6	Data Bit 6
12	BT656_D7	Data Bit 7
11/10/9	DGND	Ground

红外机芯上位机控制串口为“SSCOM_INF_EN 英文新版本.exe”（简称控制串口），双击文件即可生成控制界面。

软件操作步骤为：

1）：正确选择串口“端口号”（由使用的电脑决定），设置“波特率”（115200bps），然后点击“打开串口”，正确设置后控制串口界面变为图 5，图中绿色框内变绿，说明控制串口工作正常。

2）控制串口界面介绍，红框内代表快捷命令，用户可通过点击框内按钮控制 IR640A 红外机芯。

快捷命令	含义	快捷命令	含义
菜单	用户菜单，只有若干控制功能	专家菜单	不可用
参数 +	图像中参数正向调整	参数 –	图像中参数反向调整
菜单左移	图像中参数左右移动	菜单右移	图像中参数左右移动
FAR	对焦近	NEAR	对焦远
ZOOM_IN	焦距拉近	ZOOM_OUT	焦距推远
串口透传	点击该命令，可以把该串口通信释放给镜头串口	设置焦距	可手动设置焦距
焦距查询	查询镜头焦距
