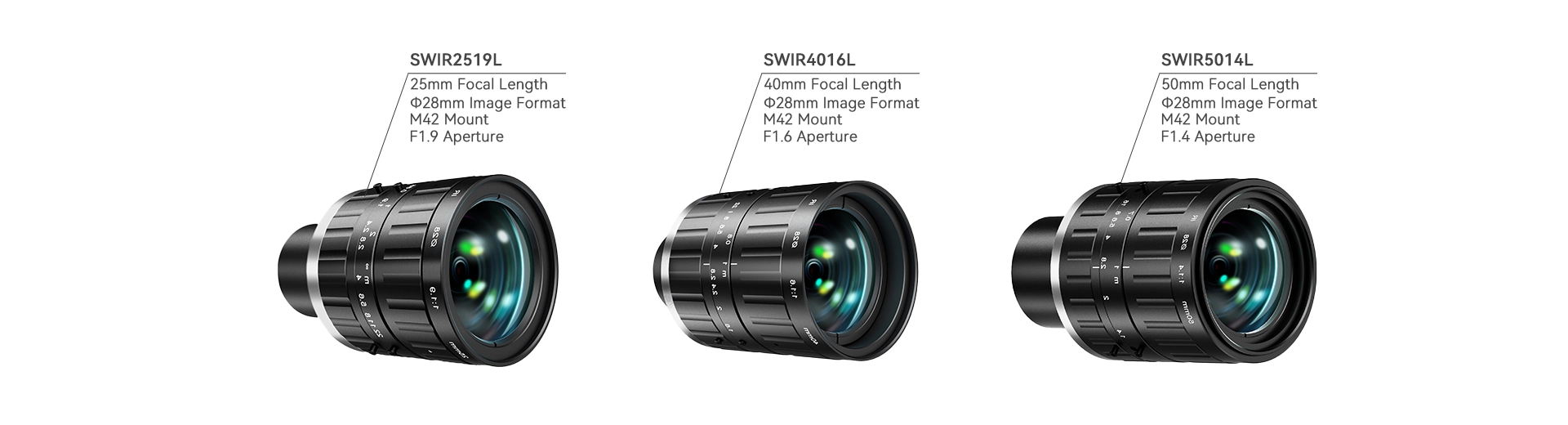

M42口短波红外定焦镜头
- 焦距范围：25mm / 40mm / 100 mm
- 光圈选项：F1.4、F1.6、F1.9
- 兼容传感器靶面格式：Φ28mm
- 光圈控制：可调光圈
- 标准 M42 接口：与SWIR151B系列短波红外相机直接兼容
- 光谱范围：针对 900–1700 nm 短波红外波段优化
| 型号 | SWIR2519L | SWIR4016L | SWIR5014L |
| 靶面格式 | Φ28mm | ||
| 接口 | M42 | ||
| 焦距 | 25mm | 40mm | 50mm |
| 光圈 | F1.9 | F1.6 | F1.4 |

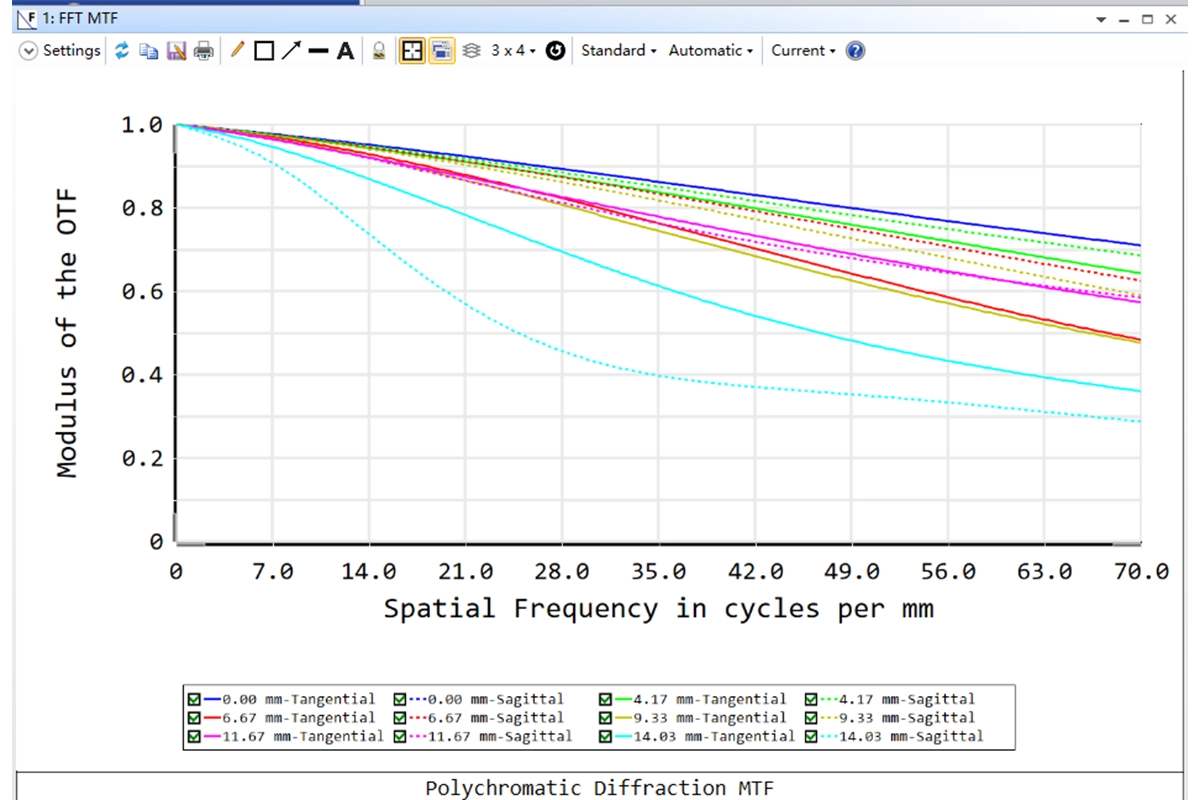

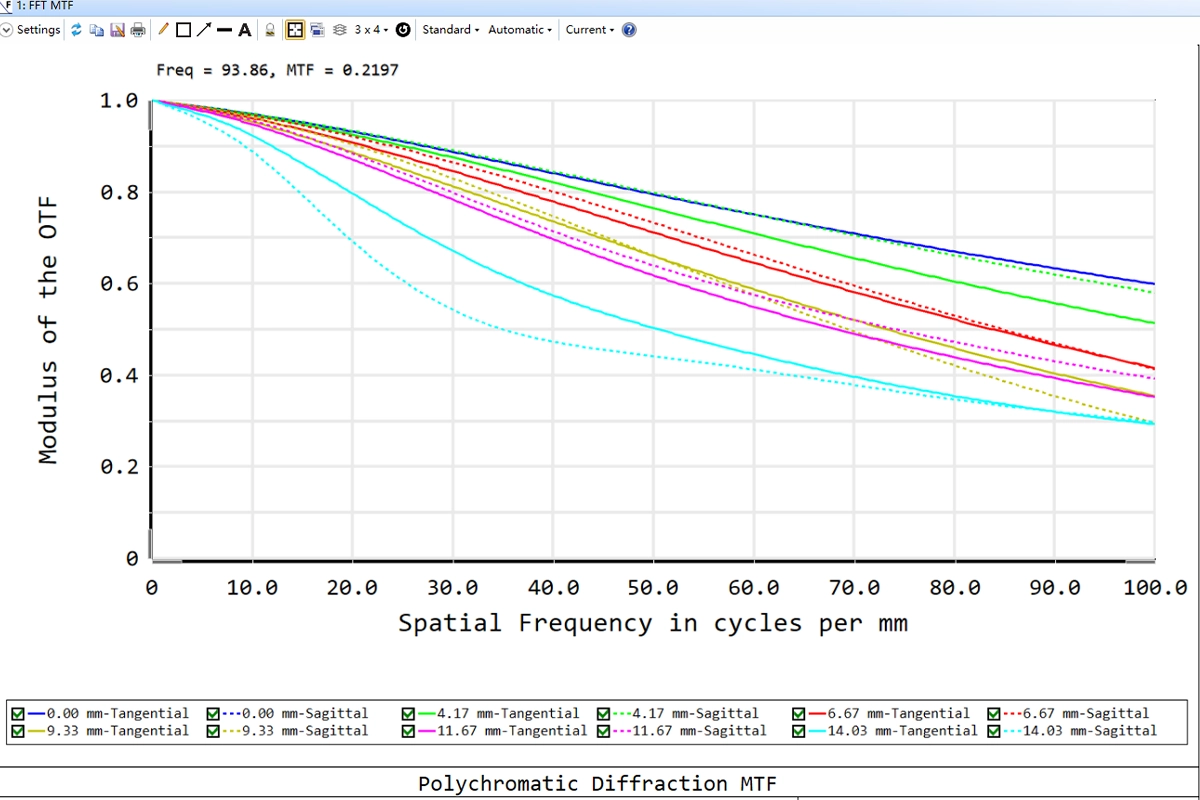

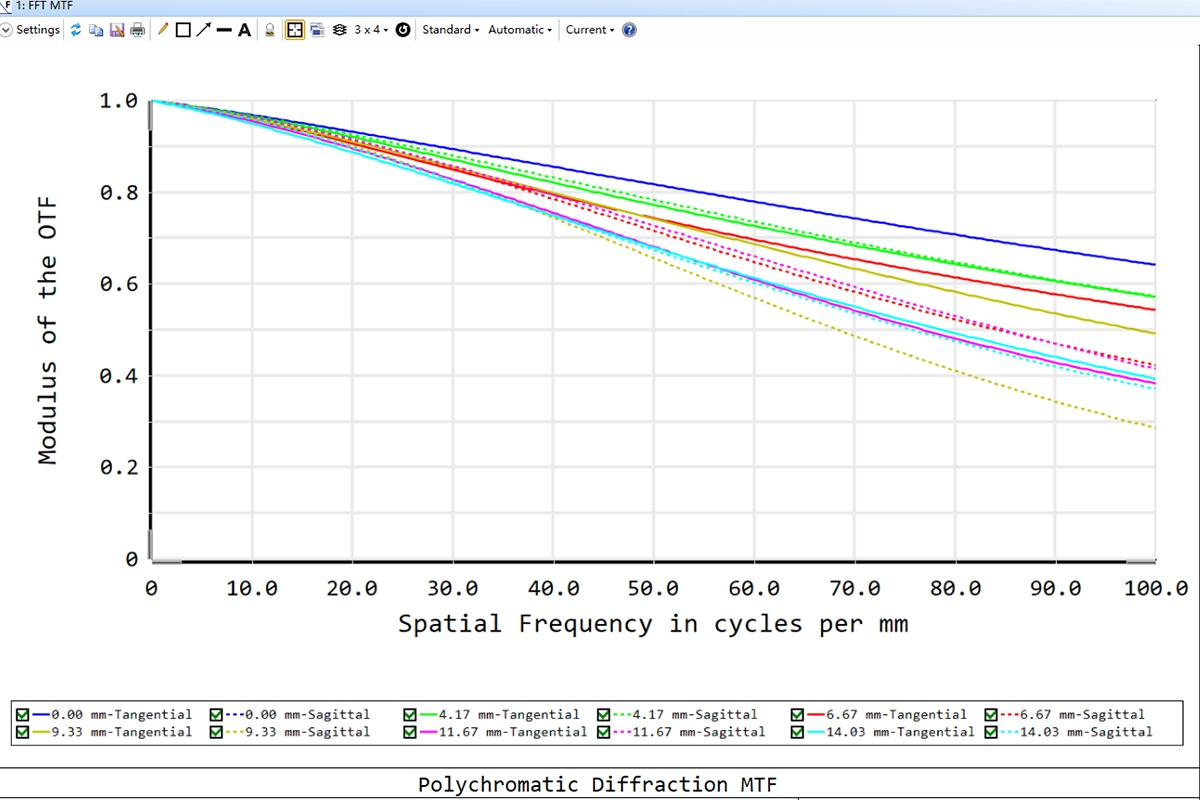

| 分辨率 | 70lp | 120lp | 100lp |

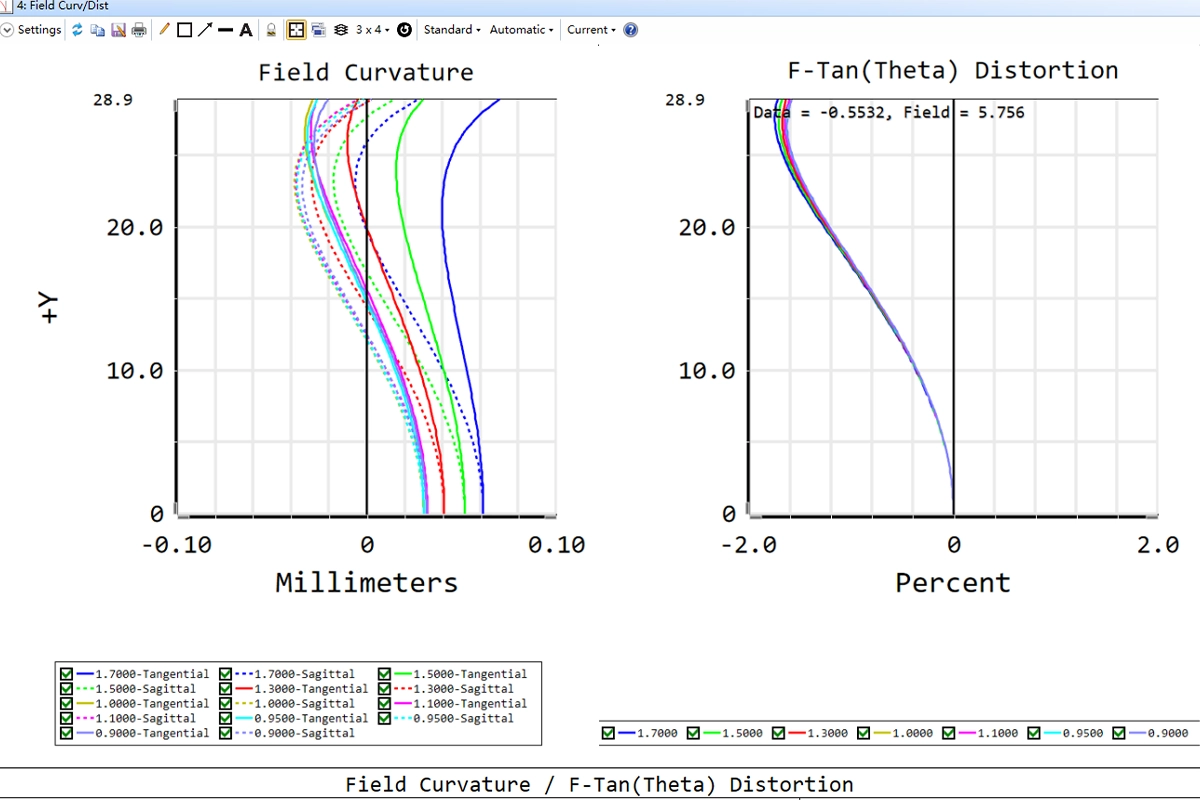

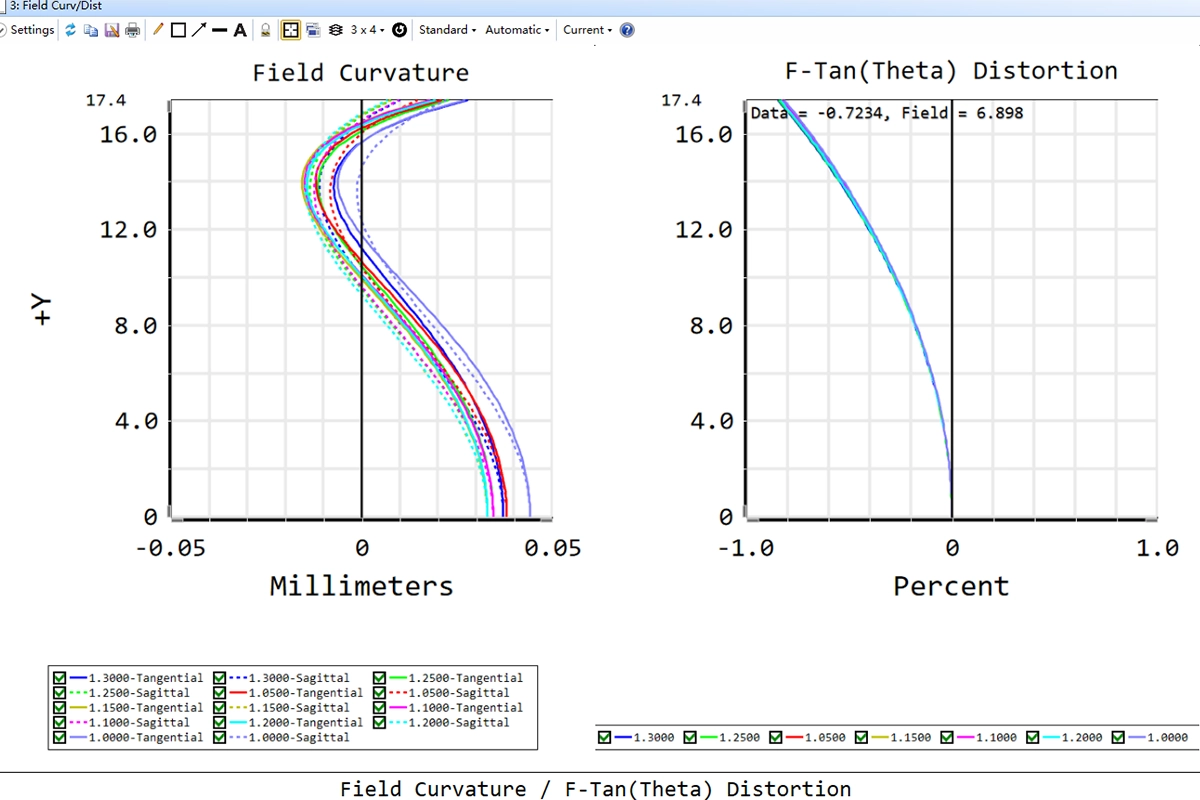

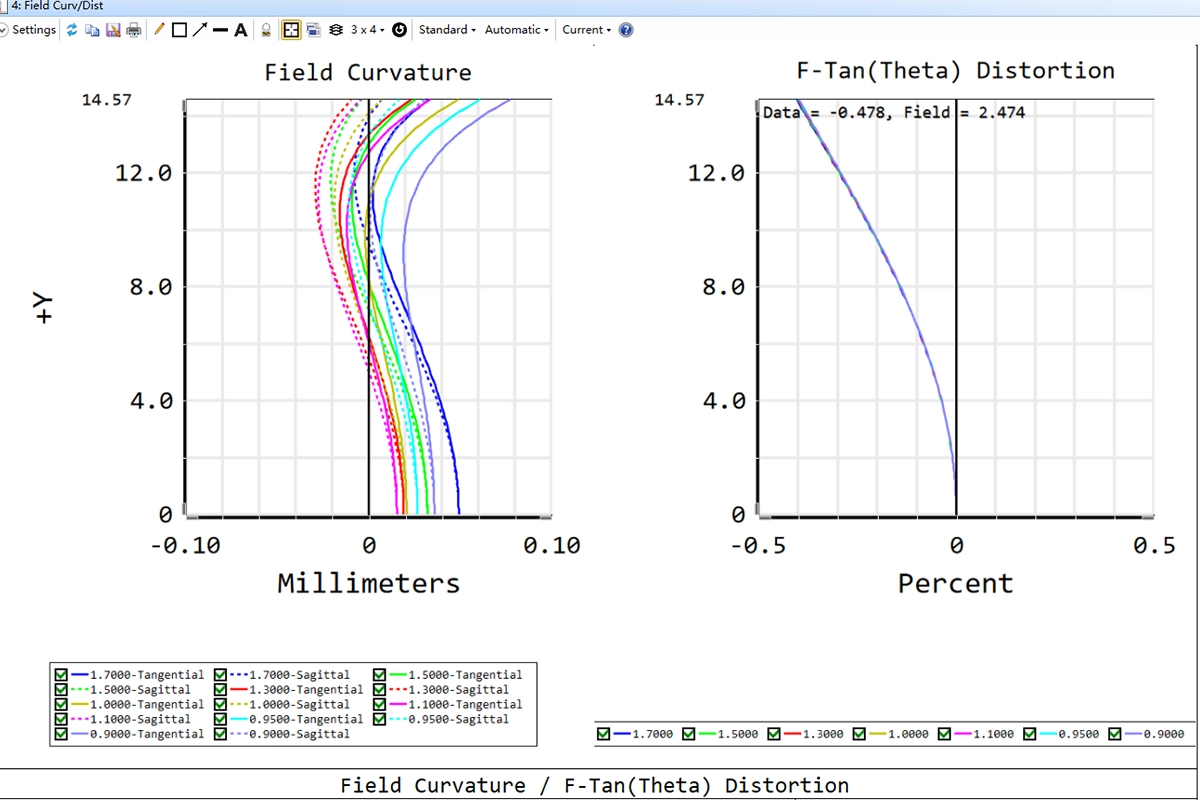

| 畸变 | ≤1.6% | ≤-0.8% | ≤1.5% |
| 后截距 | 18.16mm | 25.21mm | 17.55mm |
| 物方视角(FOV) | 58° | 37° | |
| 适用物距 | 0.2 – ∞m | 0.25 – 1m | 0.43 – 1m |

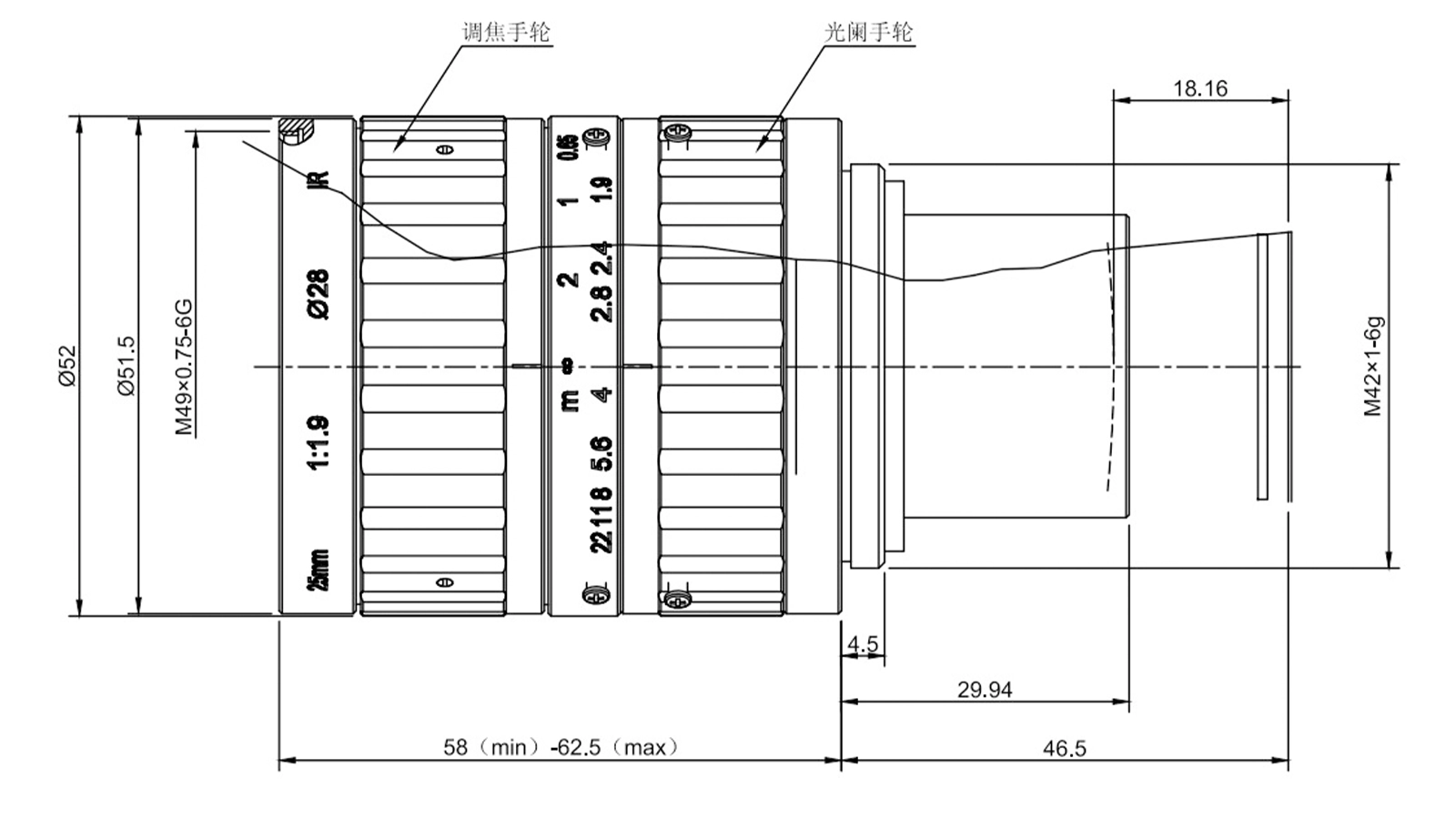

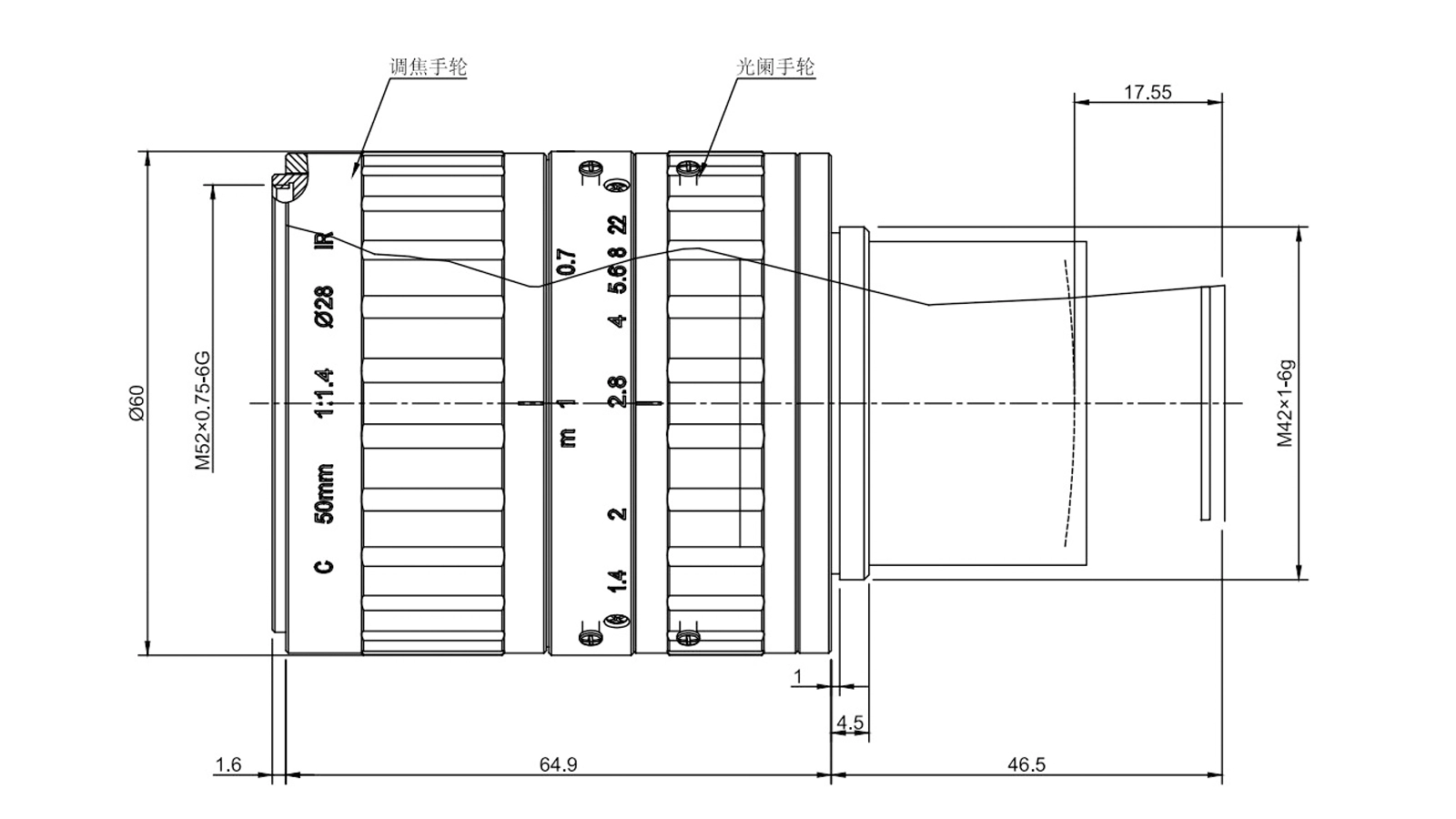

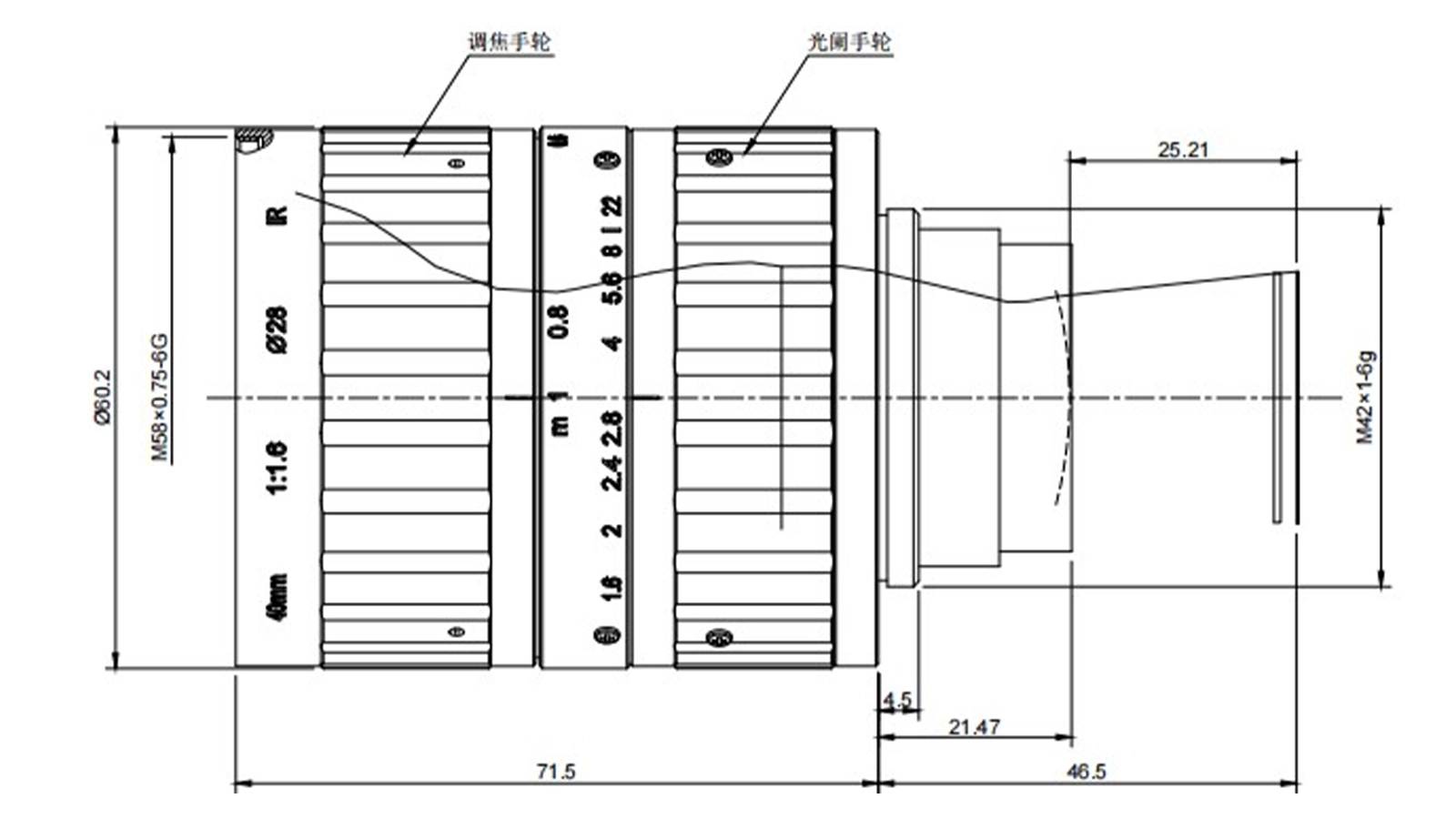

| 外形尺寸 | Φ52×62.5mm | Φ60.2×71.5mm | Φ60×64.9mm |
| 滤镜尺寸 | M49×0.75mm | M58×0.75mm | M52×0.75mm |
| 法兰焦距 | 46.5mm | ||
| 设计波长 | 900-1700nm | ||
| 光圈类型 | 可调光圈 | ||
焦距指的是镜头光学中心（后主点）与成像焦点之间的距离，是镜头性能的关键参数。它决定了视角：焦距越短，视野越宽，可观测范围越广;焦距越长，视场越窄，观测区域越集中。
光圈控制进入镜头的光量——光圈越大，图像越明亮。该参数直接影响曝光时间，进而影响相机的响应速度。在白天拍摄中，如果光线过强，可以缩小光圈以防止过曝;在夜间或低光环境下，光圈可以放大以增加光线摄入，确保在不同光照条件下获得最佳成像性能。
光学镜头接口指的是将镜头与相机机身连接的标准化机械安装口，用于确定兼容性并确保精确对齐，从而正确对焦到图像传感器上。在工业应用中，C卡口和CS卡口通常用于传感器尺寸较小的相机，而F卡口则通常用于较大传感器。线扫描相机中常见的接口包括M42、M58和M72卡口——本质上是指定直径的螺纹连接。
C卡口镜头代表了机器视觉领域的既定标准，兼容配备约20毫米（1.5英寸）对角线尺寸的图像传感器的相机。该接口支持涵盖焦距、分辨率和工作距离的多种规格。Attostek提供的所有SWIR固定镜头均设计为C卡口连接。
当使用较大的传感器时，传感器的边缘会超出镜头的成像圈，导致照片周围出现暗角或黑色边框。
为确保最佳成像性能，通常要求镜头CRA与传感器CRA相匹配，且镜头CRA不得超过传感器。
影响景深的主要因素有三个：光圈大小、工作距离和镜头焦距。增加景深可以通过以下方式实现：
- 缩小光圈大小（即使用更大的f值）
- 增加工作距离
- 使用焦距较短的镜头
问1：三款M42口SWIR镜头如何选型？
答1：SWIR2519L镜头物距 0.2m 至无穷远；视场 58°，三款之中视场最大；适合大视野、远距离短波红外检测场景。
SWIR4016L镜头工作距离限定 0.25‑1m，视场 37°，畸变更优；适合中等距离检测。
SWIR5014L镜头具有F1.4的大光圈，进光能力最强，工作距离限定 0.43‑1m，适合弱光环境下局部细节观测。问2：M42 和 C 口镜头的核心区别？
答2：C 口法兰焦距 17.526mm，多用于中小靶面面阵相机；M42 螺纹接口法兰焦距 46.5mm，可支持更大靶面，除面阵外大量用于线扫相机。二者机械、光学标准不同，不能直接互换，需要专用转接配件。
问3：短波红外相机靶面小于 Φ28mm 可以使用该镜头吗？靶面大于 Φ28mm 会出现什么现象？
答3：如果短波红外相机靶面小于 Φ28mm，镜头成像圆可以完全覆盖 芯片，能够正常成像。此时只使用成像圈中心区域，实际视场角会变窄，视野会缩小，不会损坏镜头。
如果短波红外相机靶面尺寸超过 Φ28mm，芯片边缘超出镜头成像圆，画面四周出现暗角、黑色边框，边缘画质可能下降。这种情况不会损坏镜头，但镜头无法完整覆盖该传感器，不能获得完整的边缘成像。
适用于M42接口短波红外相机的 25 mm – 50mm 定焦镜头
为满足短波红外（SWIR）成像的多样化应用需求，Attostek 推出了一系列高性能短波红外镜头。M42光学接口短波红外镜头具有25mm-50mm焦距范围，标配 F1.4 /F1.6/F1.9 大光圈（标配28.6mm的转接环），即使在弱光条件下也能保障高信噪比与出色的图像质量。用户可根据视场角、工作距离及分辨率要求，灵活选择相应型号。该系列镜头为 SWIR 相机在安防监控、工业检测及科学研究等应用中提供了高灵敏度与卓越的场景适应能力。
