640×512 中波红外电动变焦镜头

  • 3.7–4.8 μm 中波红外变焦镜头
  • 针对 640×512 中波红外探测器优化
  • 宽变焦范围，可选 F/5.5 或 F/4（视型号而定）

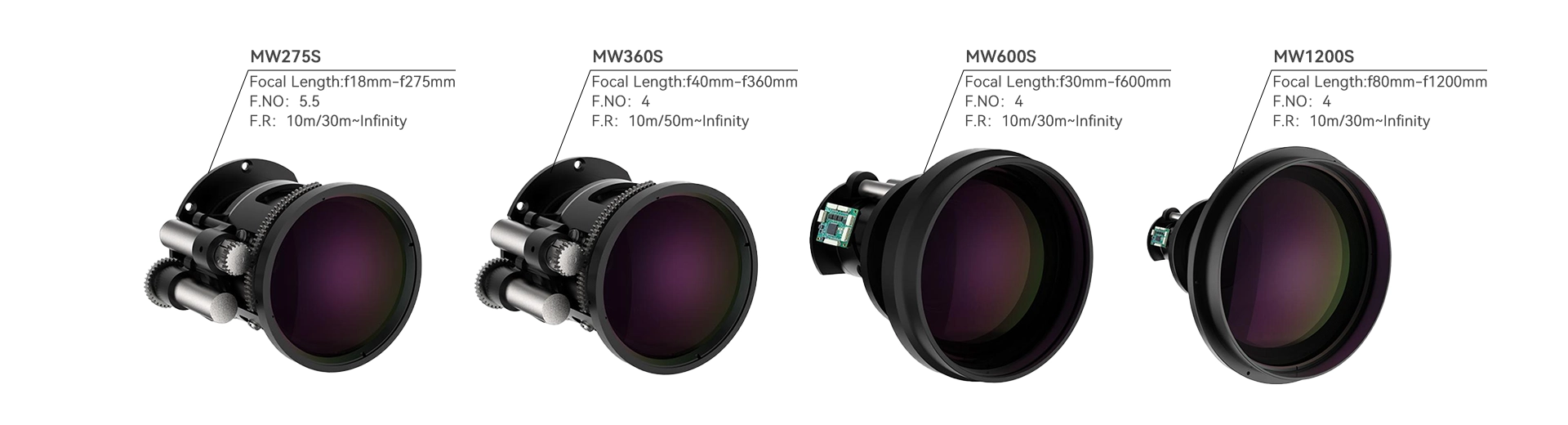

As Mwir Lens
640×512 MWIR 电动变焦镜头

该中波红外电动变焦镜头专为 640×512 分辨率、15 μm 像元间距的高分辨率探测器进行了优化，工作波段为 3.7 μm 至 4.5 μm。镜头采用电动变焦机构，兼容专用镜头控制器，并支持 RS232/RS422 通信协议。它在热成像、监控和工业检测方面具有显著优势，是先进热像仪的关键组件。

  • 覆盖 18–275 mm 至 80–1200 mm 焦段，满足从远距离探测到广域搜索的多种应用需求
  • 在整个变焦范围内保持清晰的图像质量，无虚焦
  • 平均透过率 ≥69%–80%，有效保证热成像灵敏度
  • 各焦段畸变控制在 1%–5% 以内，便于目标定位与测量
  • 可在 –40°C 至 +80°C 温度范围内稳定工作，适应温度变化
  • 镜头前端防护等级达 IP67，能够承受恶劣天气条件
探测器 640×512×15μm
工作波段 3.7-4.8μm
热调焦 Motorized Adjustment
密封性 IP67(front only)
镜头控制 Designated lens controller
供电电压 12V (Can be configured to 6V- 12V)
电流消耗 0.5A average, 1.0A peak at T= – 30℃;
0.2A average, 1.0A peak at T ≥ 20℃
工作温度 -40℃~+80℃
通信协议 RS232/RS422
    焦距 FOV  H FOV  V
MW300S WFOV f15mm 35.4° 28.7°
NFOV f300mm 1.8° 1.4°
MW275S WFOV f18mm 31.7° 2.3°
NFOV f275mm 24.4° 1.8°
MW550S WFOV f30m 18.18 14.59
NFOV f550mm 1 0.8
MW600S WFOV f30mm 18.1° 14.5°
NFOV f600mm 0.91° 0.73°
MW900S WFOV f45mm 12.17° 9.75°
NFOV f900mm 0.61° 0.48°
MW1200S WFOV f80mm 6.92° 5.54°
NFOV f1200mm 0.70° 0.55°
MW360S WFOV f40mm 14.93 12.04
NFOV f360mm 1.53 1.22
尺寸
As Mw275s Dimensions

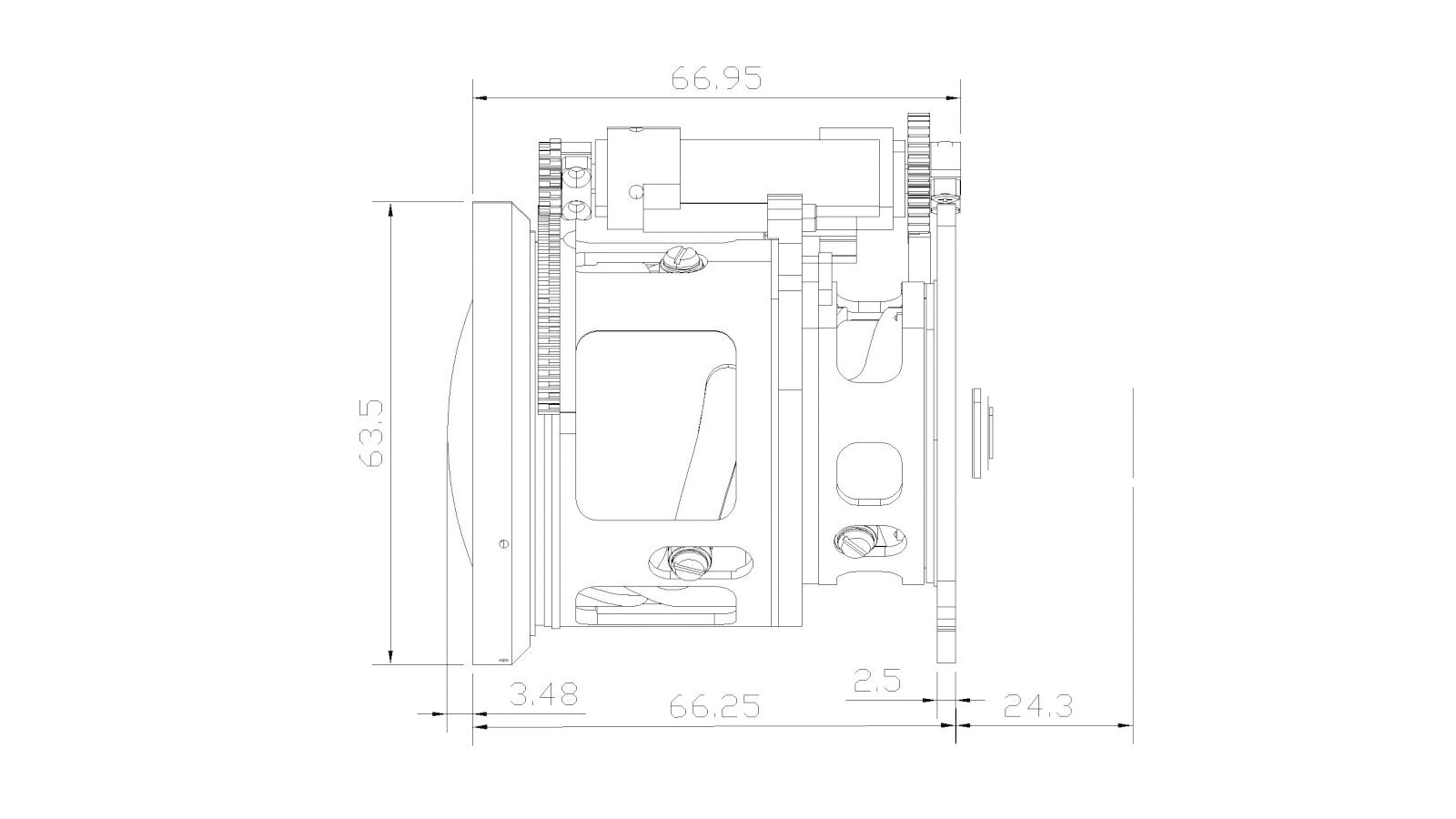

AS MW275S 尺寸
As Mw300s Dimensions
AS MW300S 尺寸

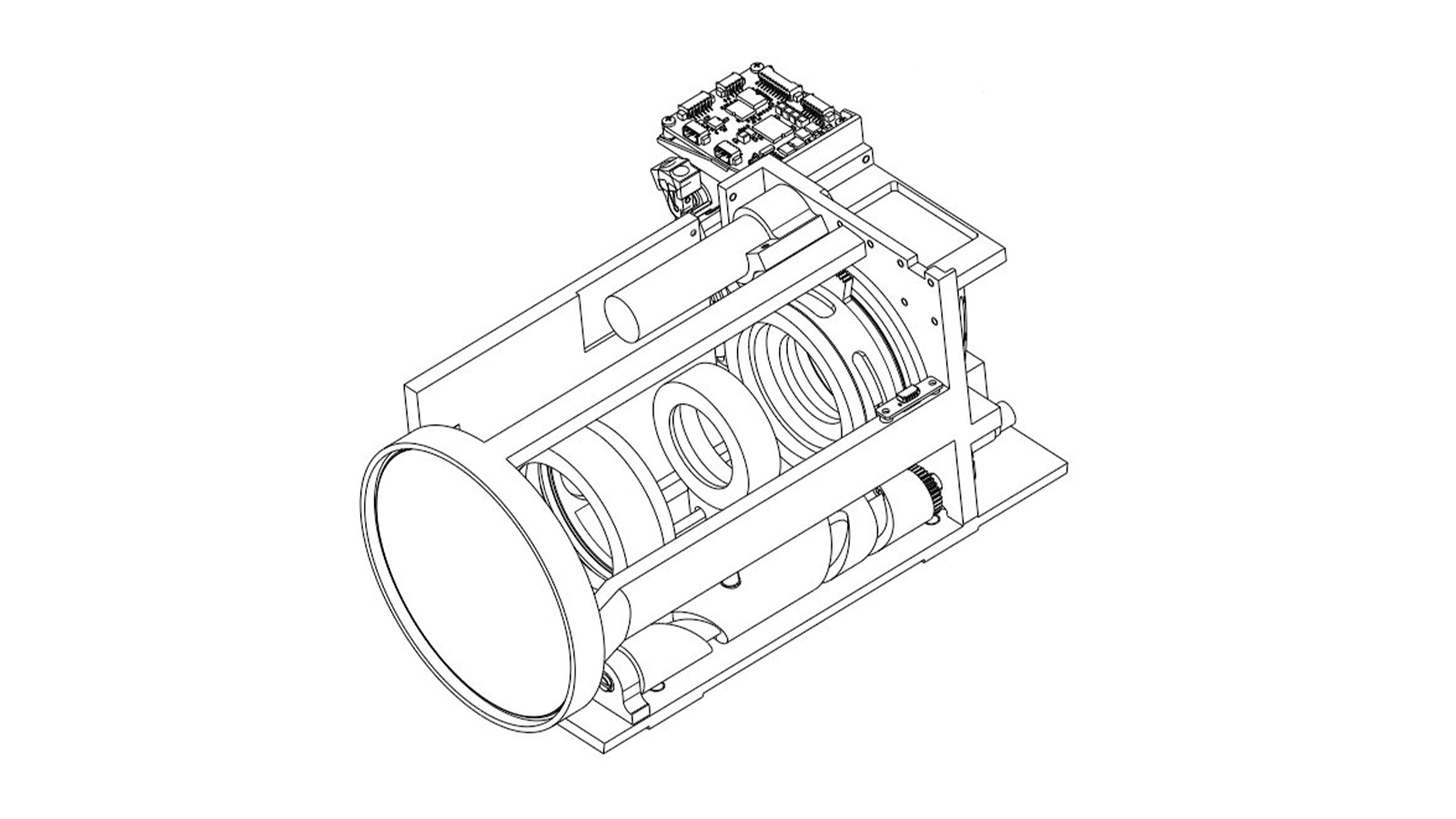

As Mw360s Dimensions
AS MW360S 尺寸

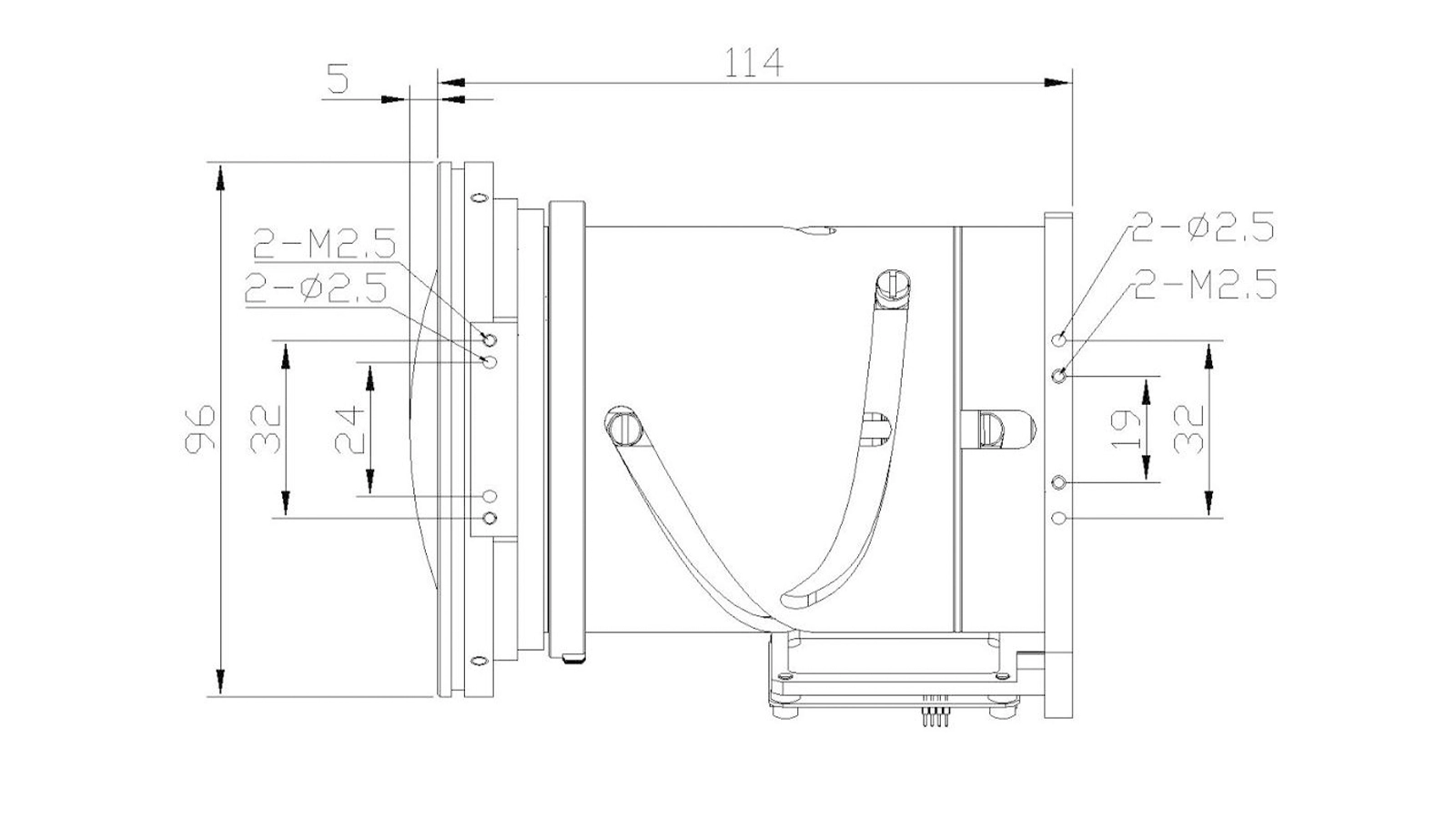

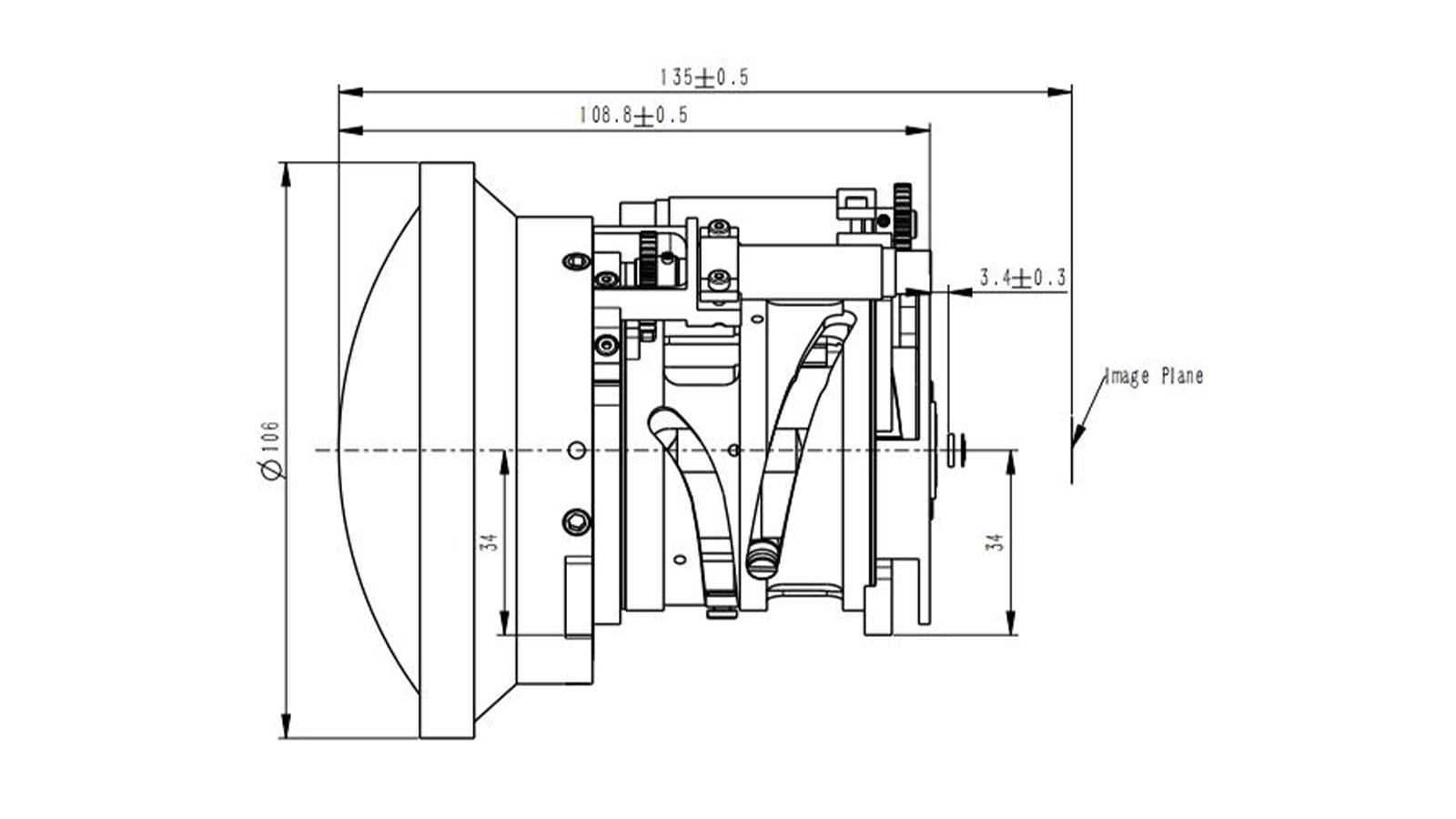

As Mw550s Dimensions
AS MW550S 尺寸

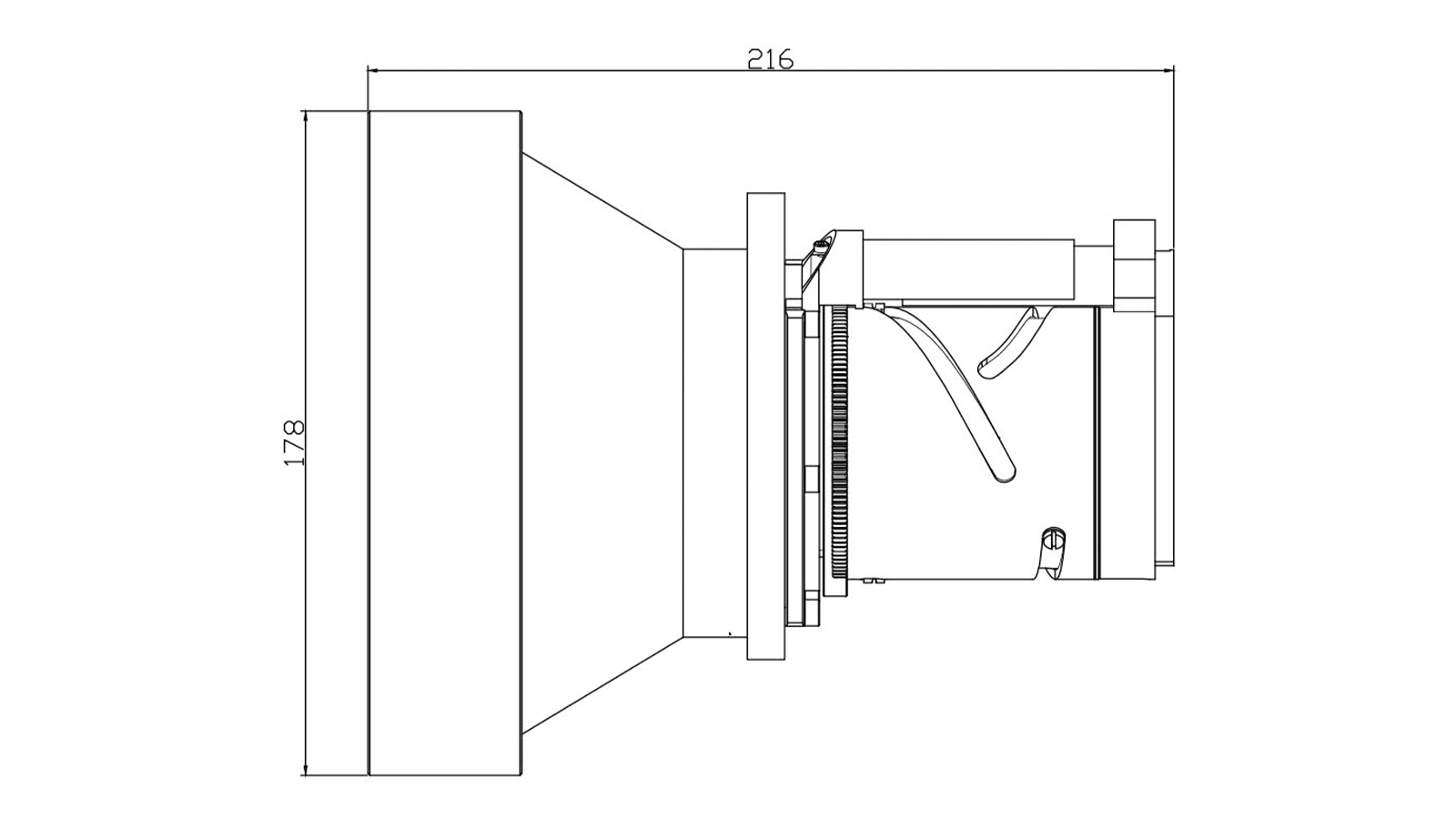

As Mw600s Dimensions
AS MW600S 尺寸

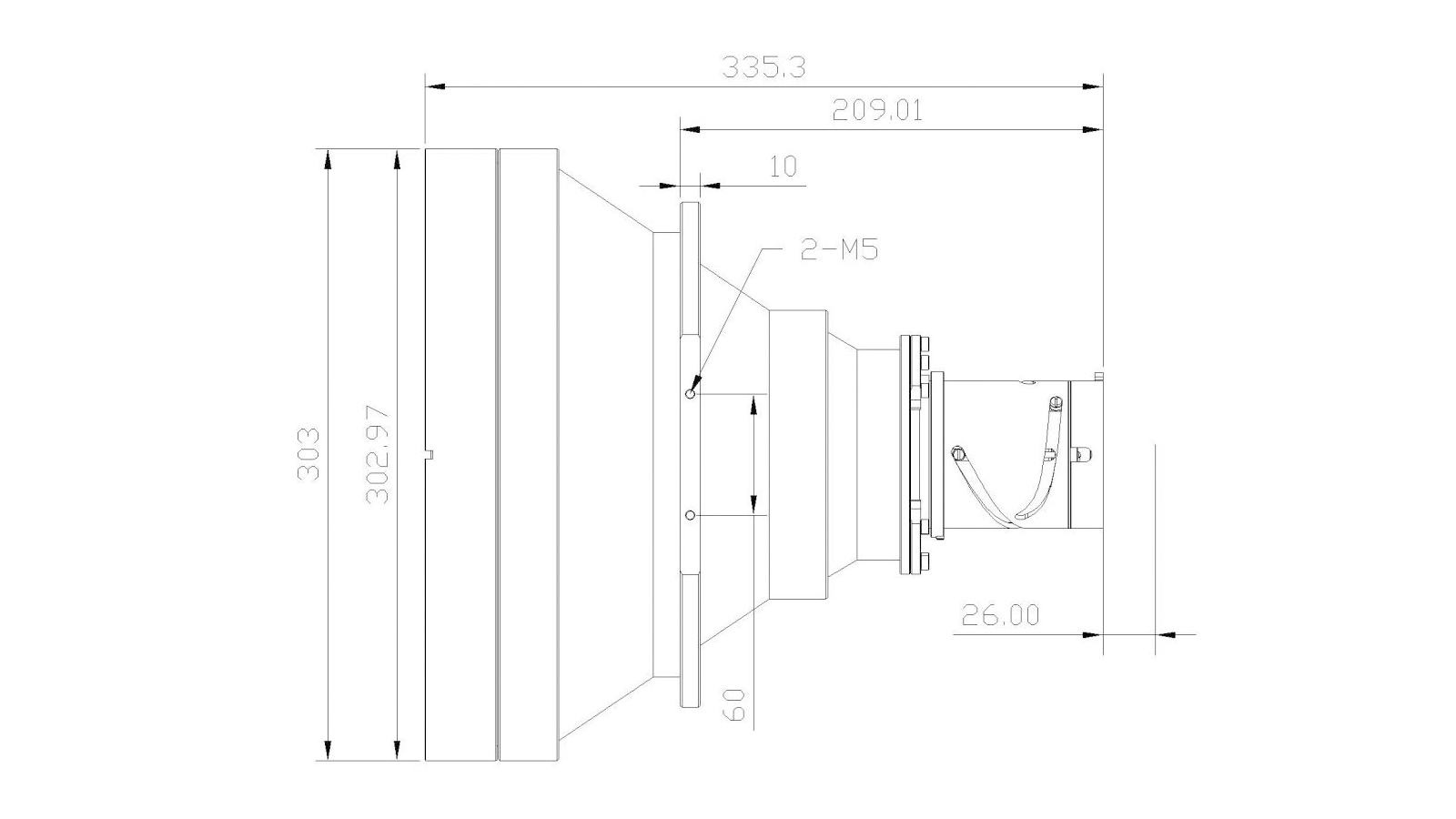

As Mw900s Dimensions
AS MW900S 尺寸

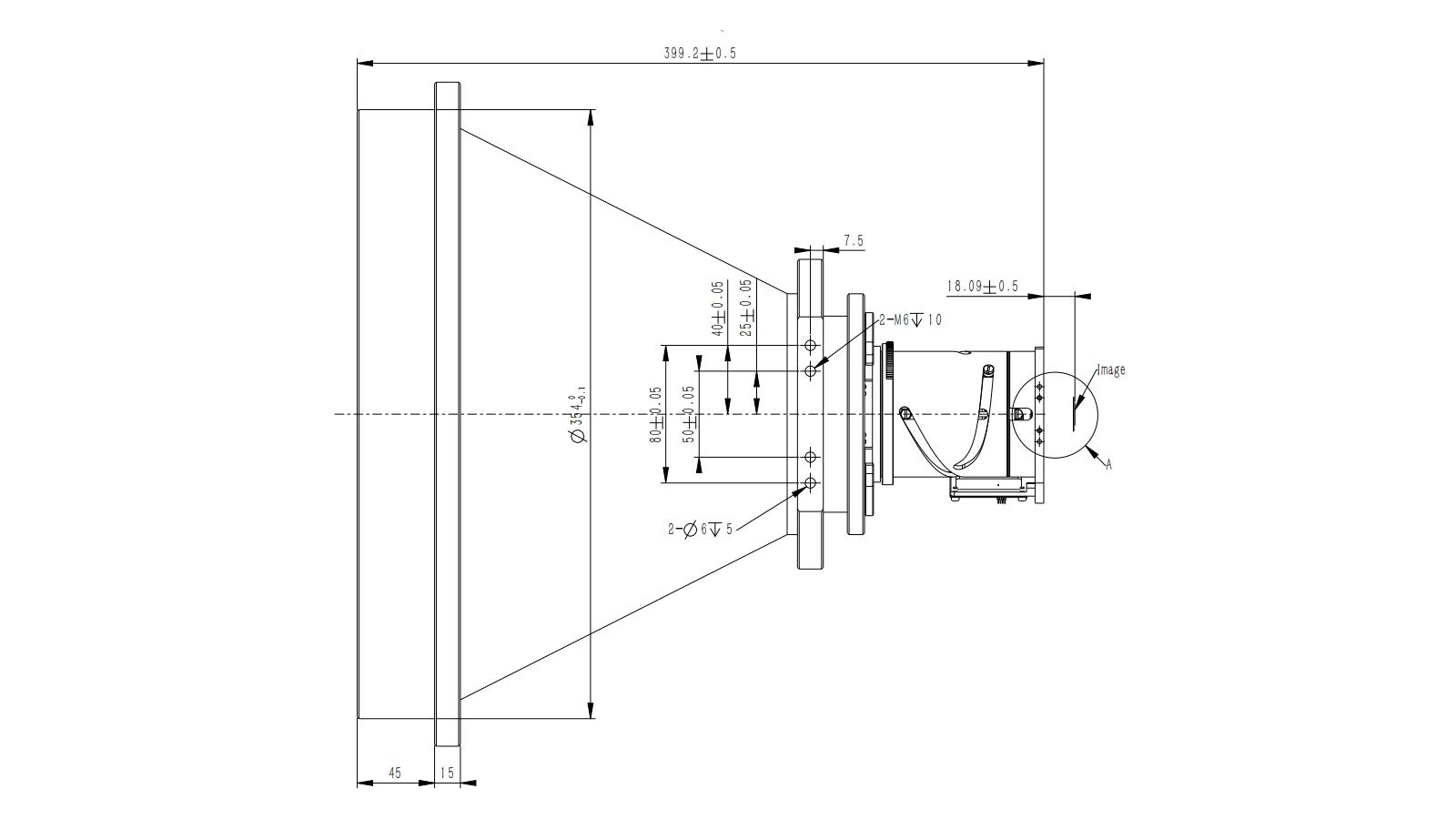

As Mw1200s Dimensions
AS MW1200S 尺寸
MW275S 电动变焦镜头

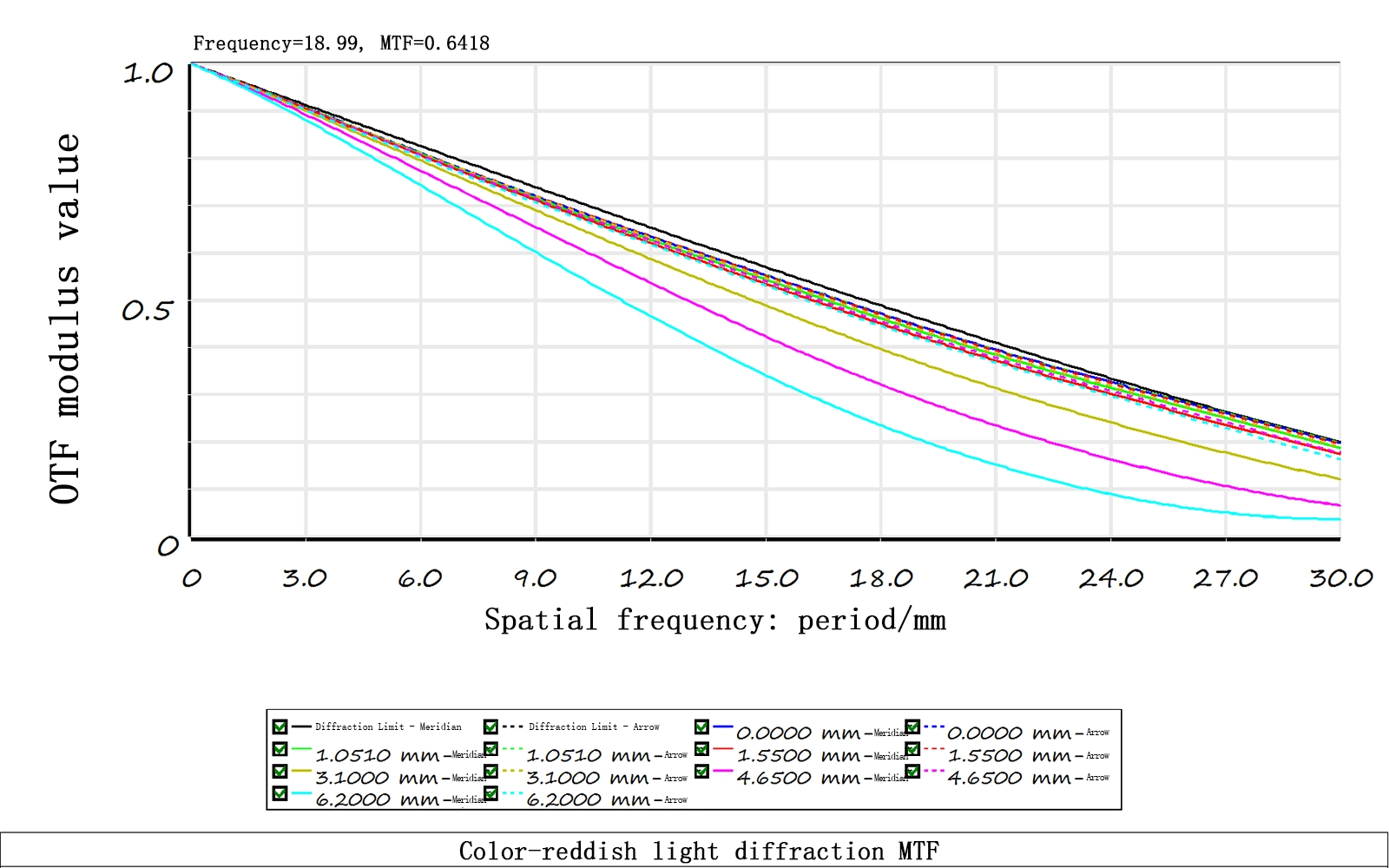

Mw275s Mtf
MW275S MTF

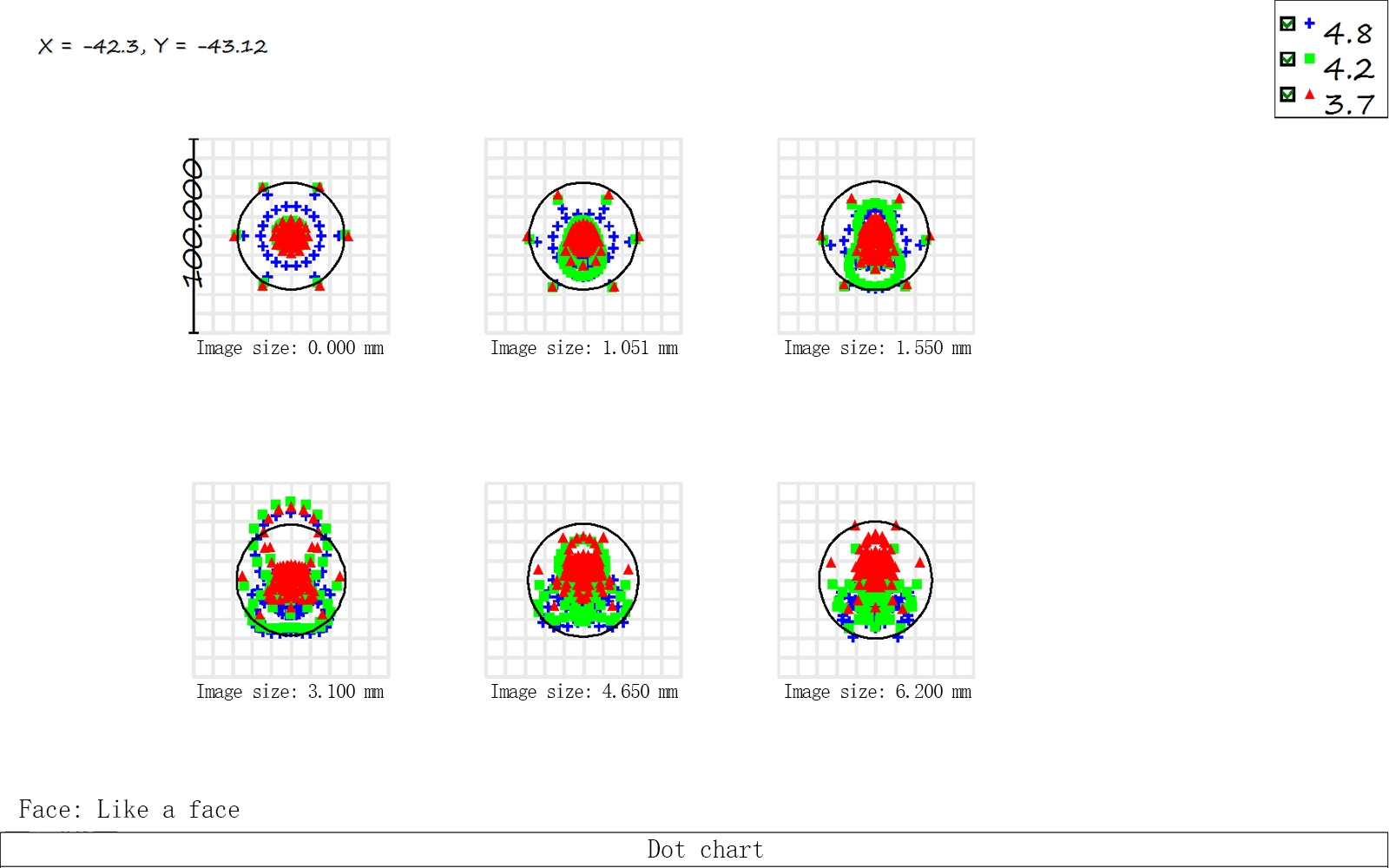

Mw275s Dot Chart
MW275S 点位图

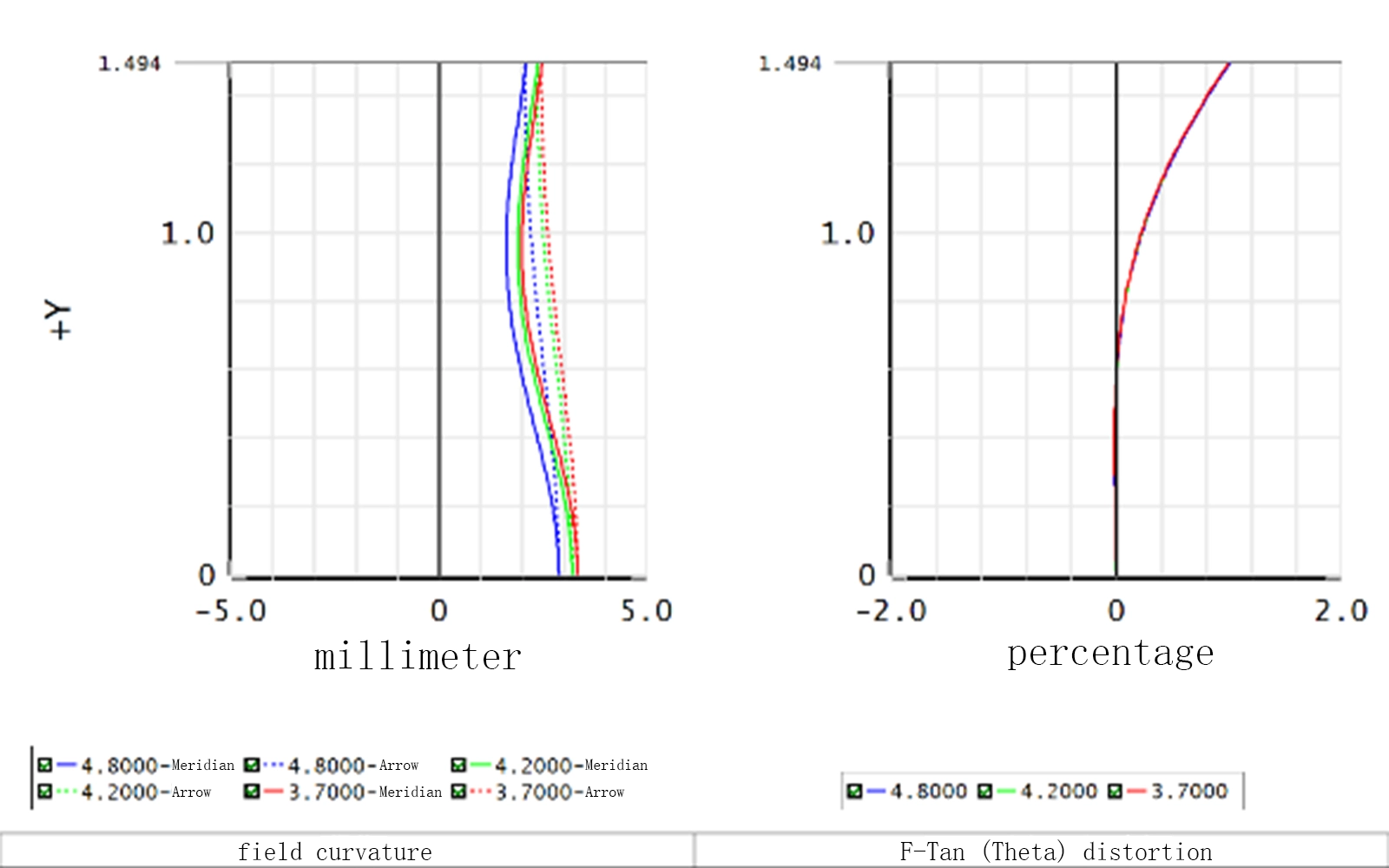

Mw275s Field Curvature Distortion
MW275S 场曲率畸变

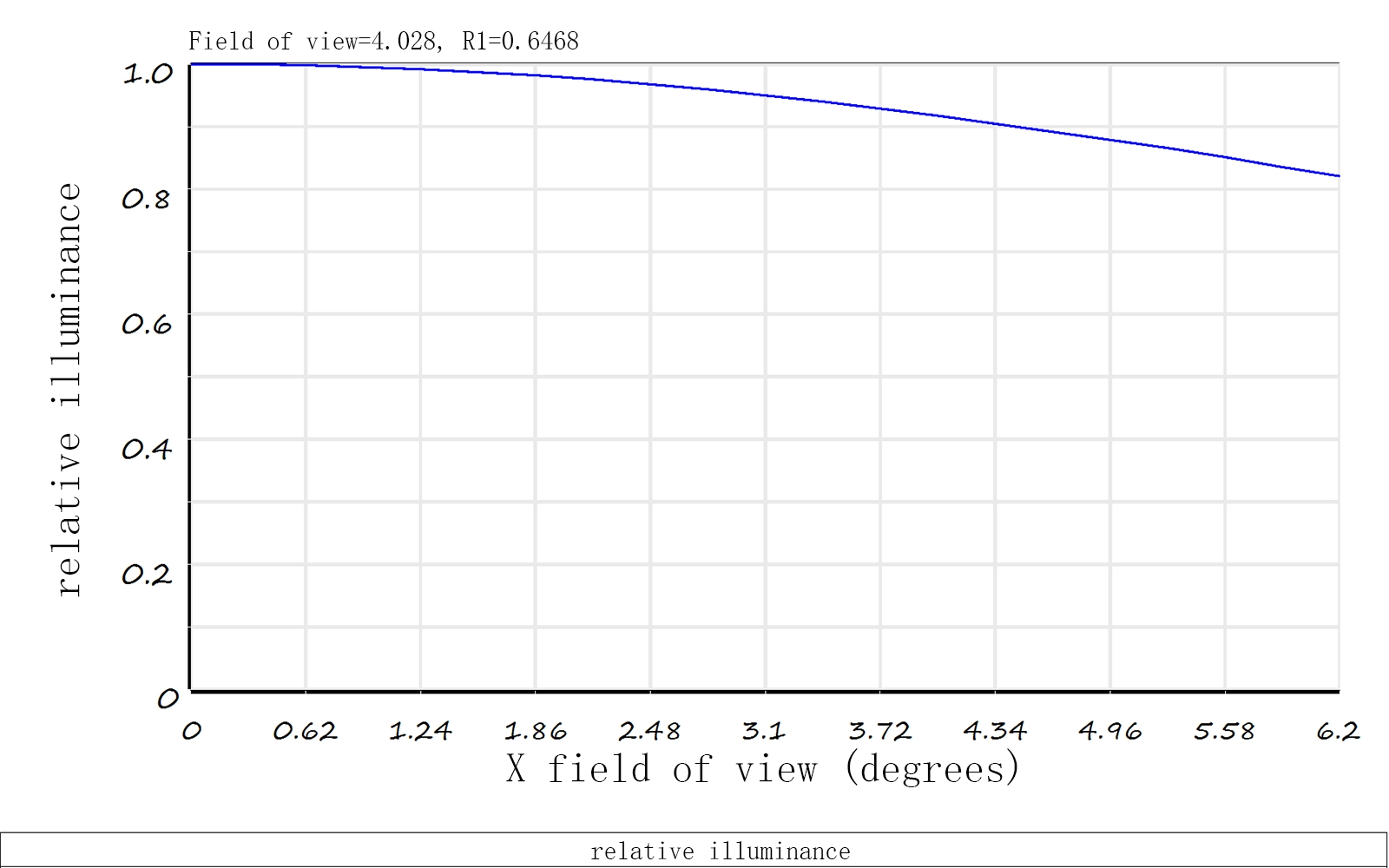

Mw275s Relative Illumination
MW275S 相对照明
MW300S 电动变焦镜头

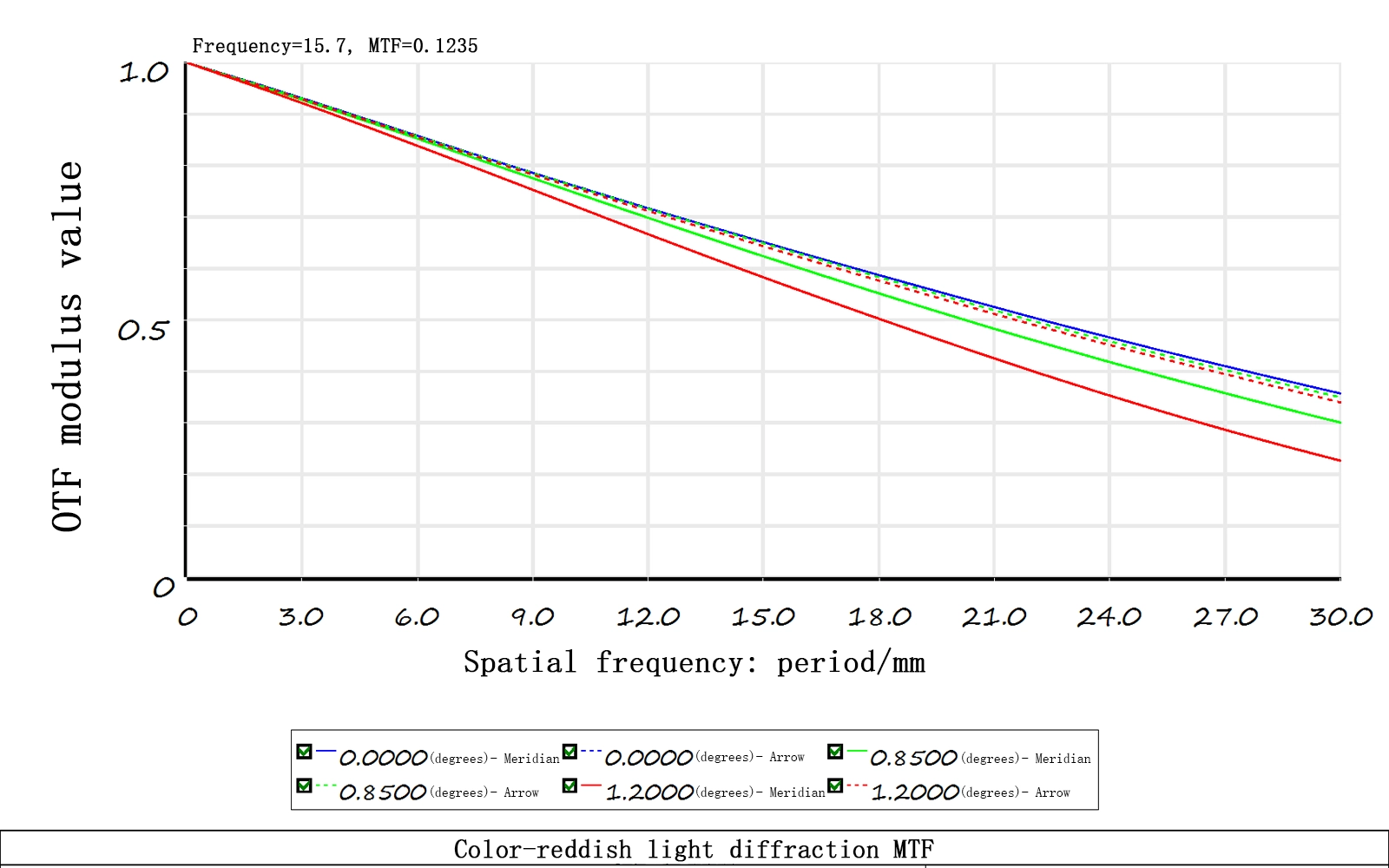

Mw300s Mtf
MW300S MTF

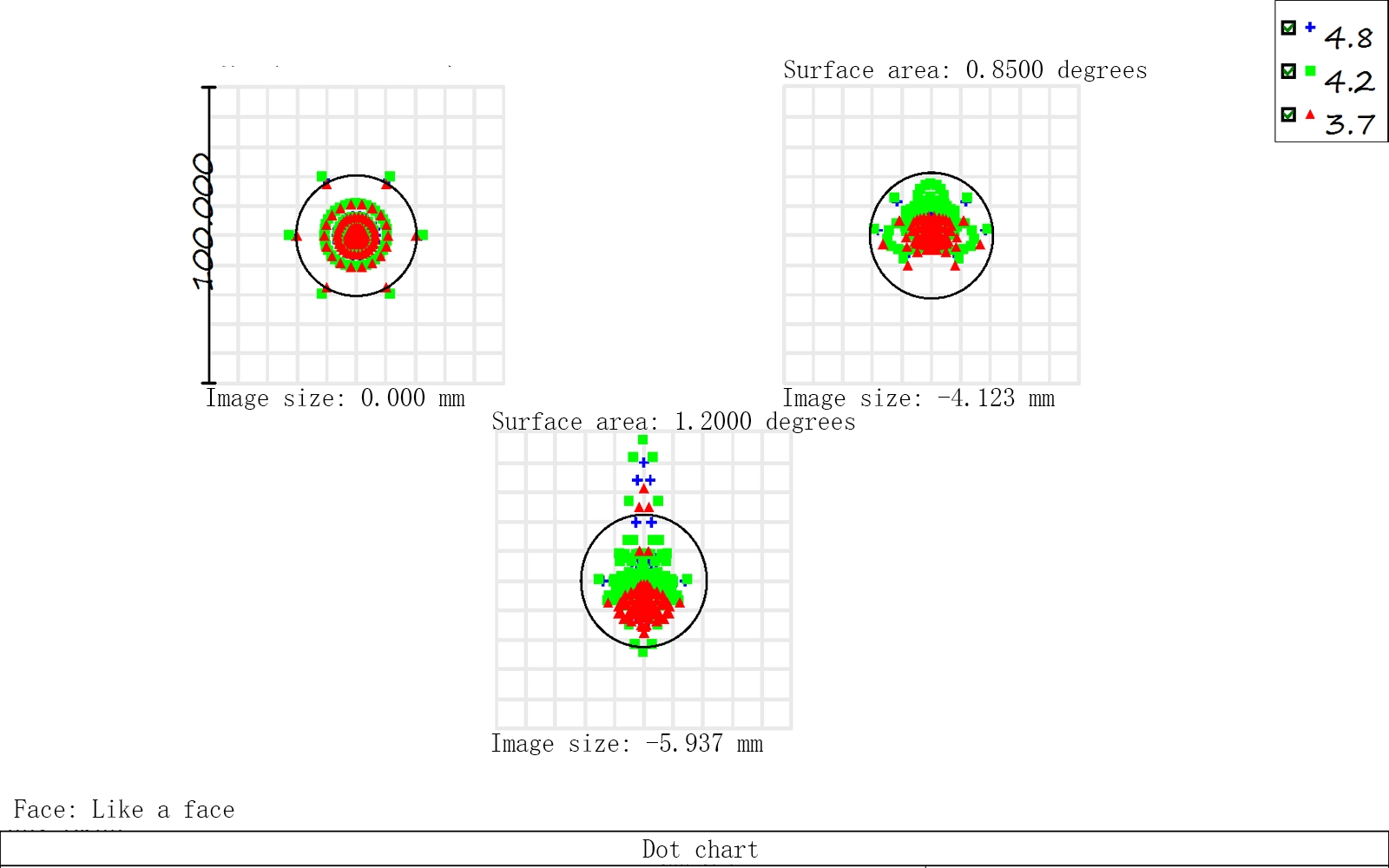

Mw300s Dot Chart
MW300S 点位图

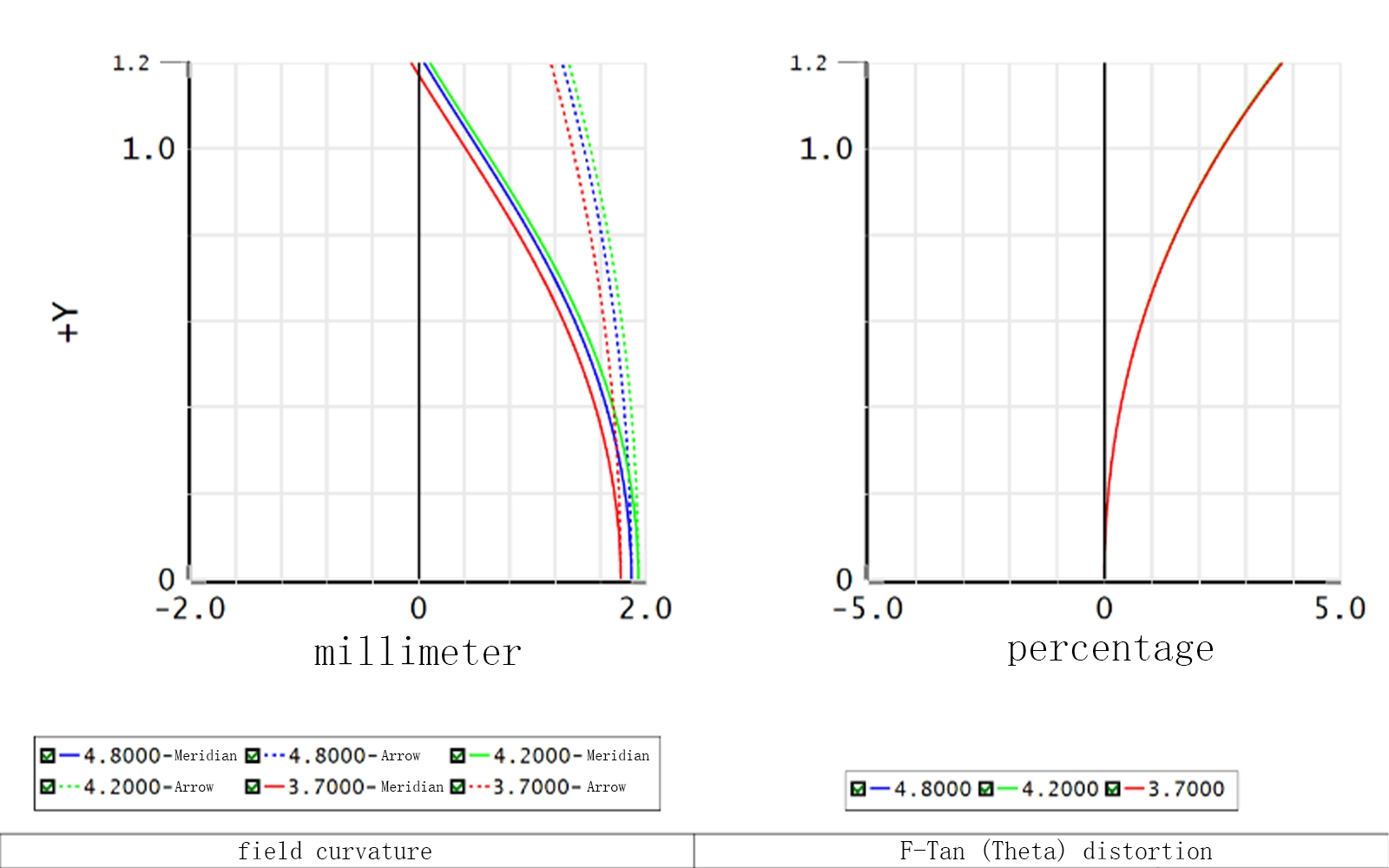

Mw300s Field Curvature Distortion
MW300S 场曲率失真

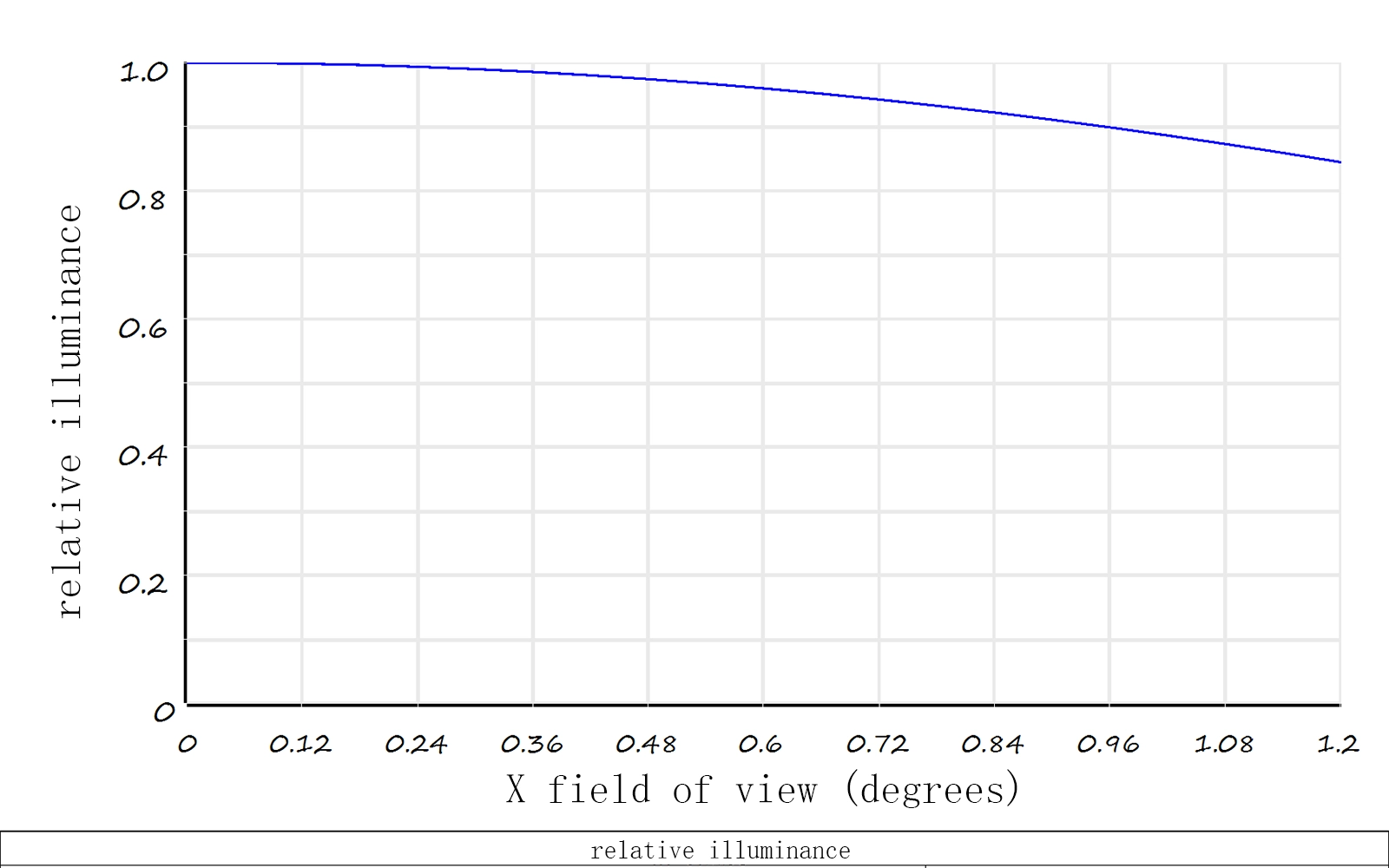

Mw300s Relative Illumination
MW300S 相对照明
MW360S 电动变焦镜头

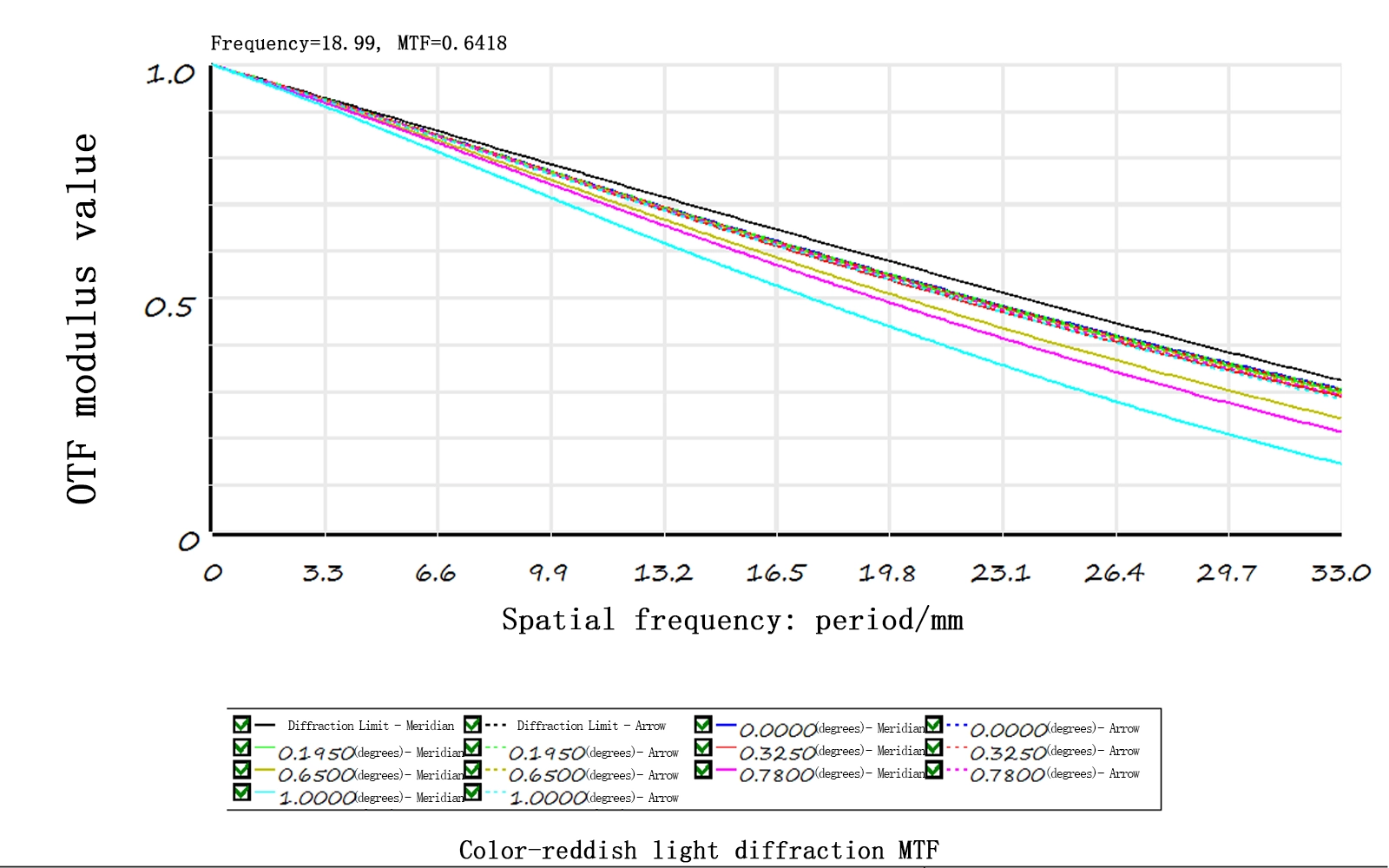

Mw360s Mtf
MW360S MTF

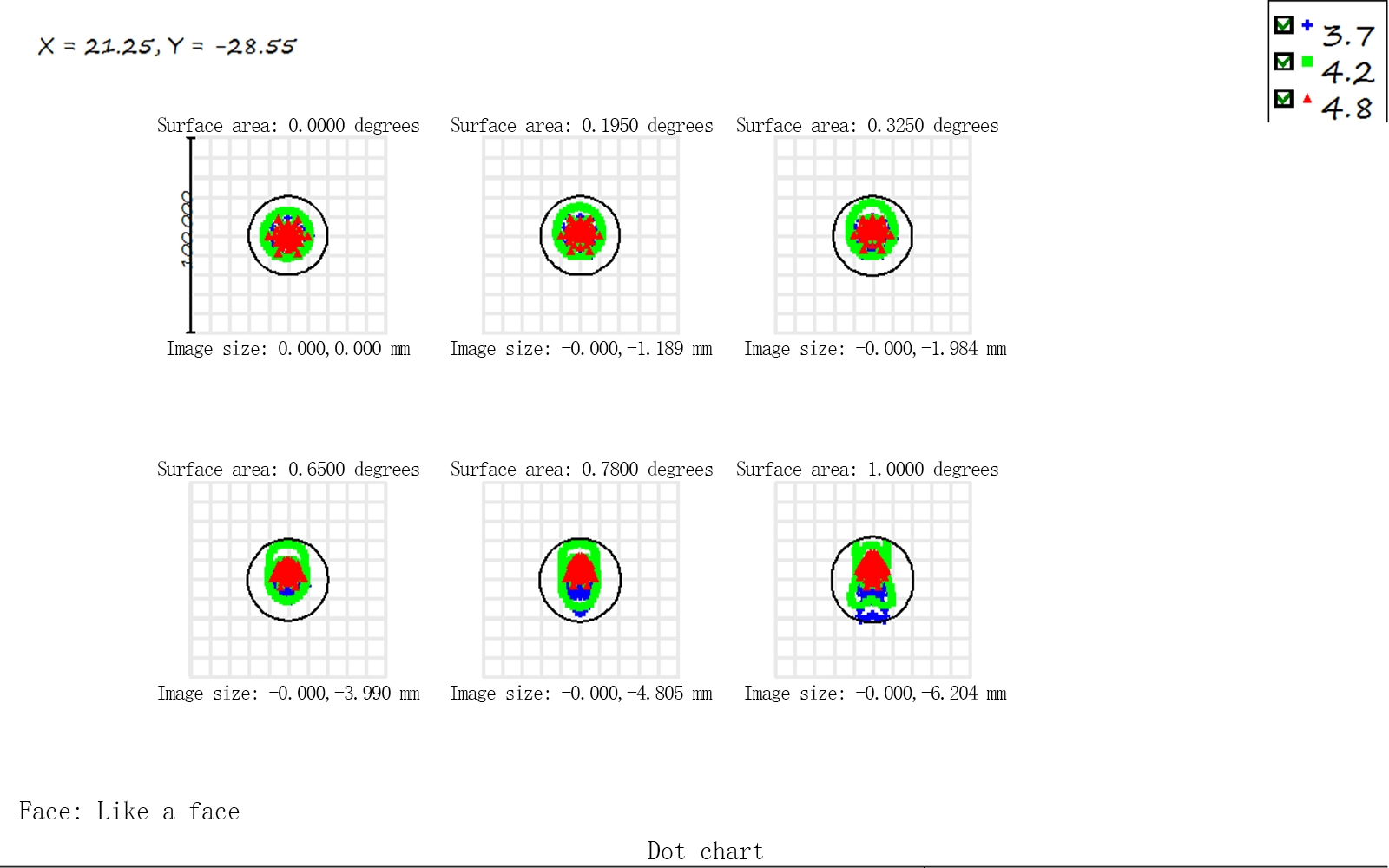

Mw360s Dot Chart
MW360S 点位图

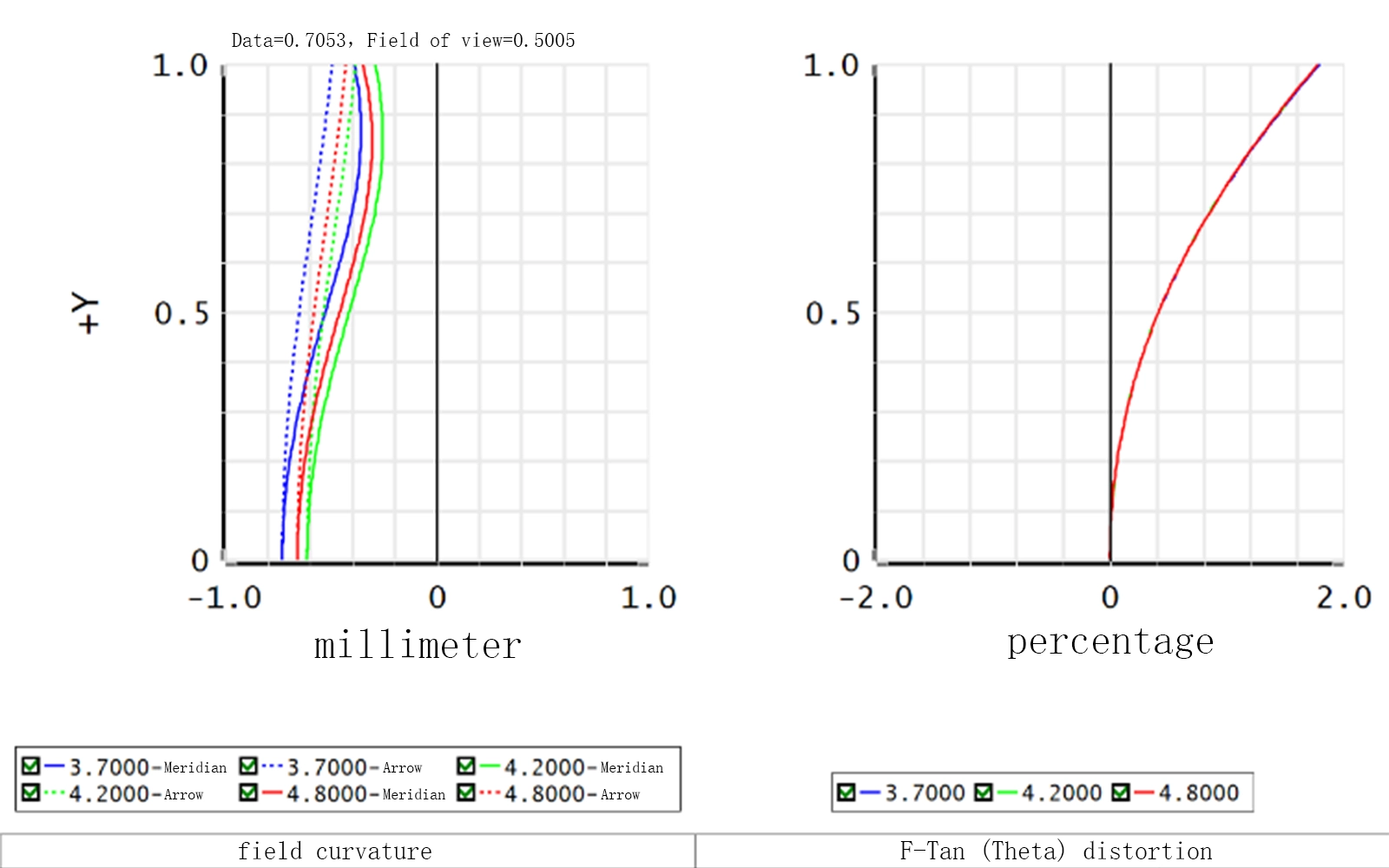

Mw360s Field Curvature Distortion
MW360S 场曲率失真

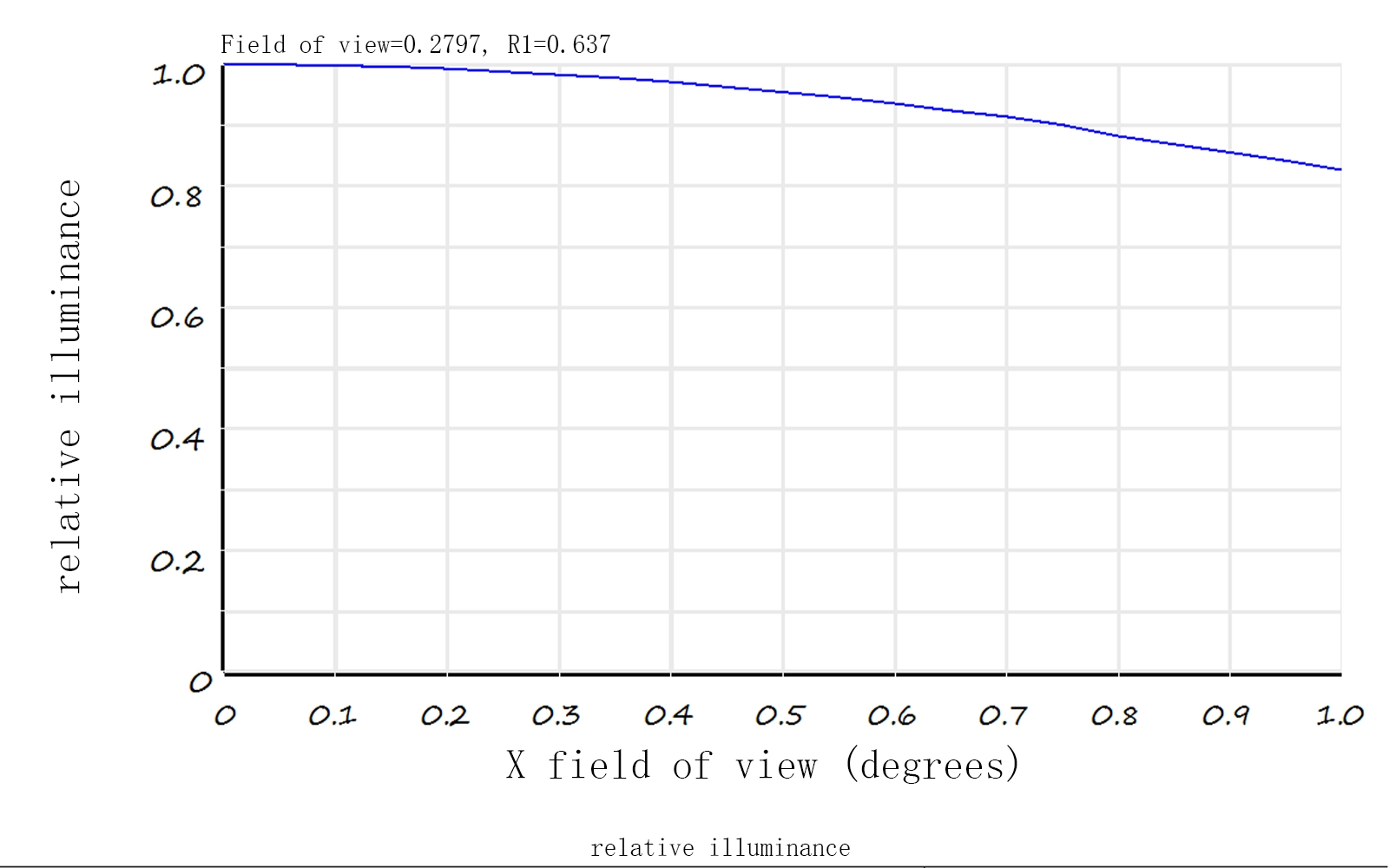

Mw360s Relative Illumination
MW360S 相对照明
MW550S 电动变焦镜头

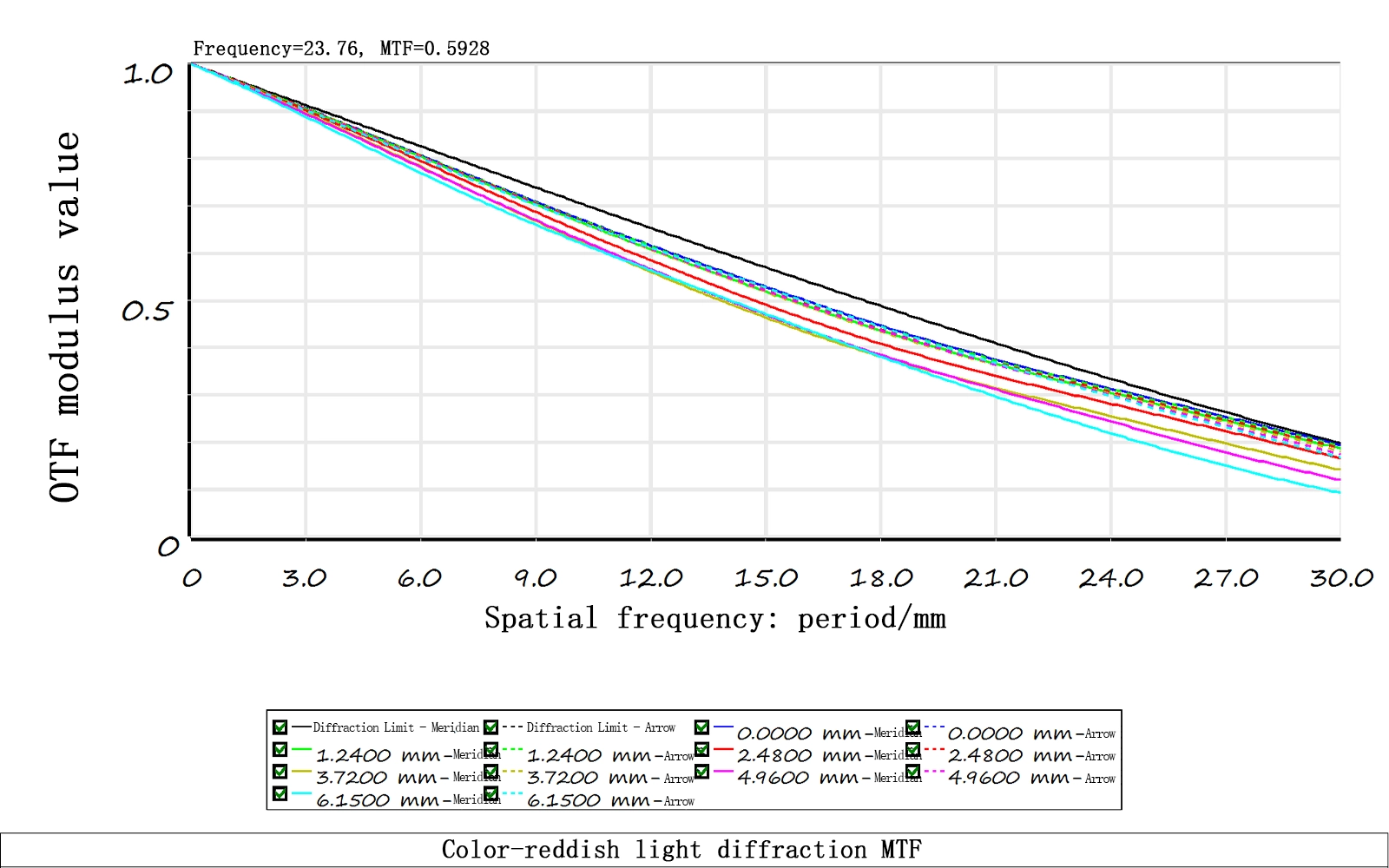

Mw550s Mtf
MW550S MTF

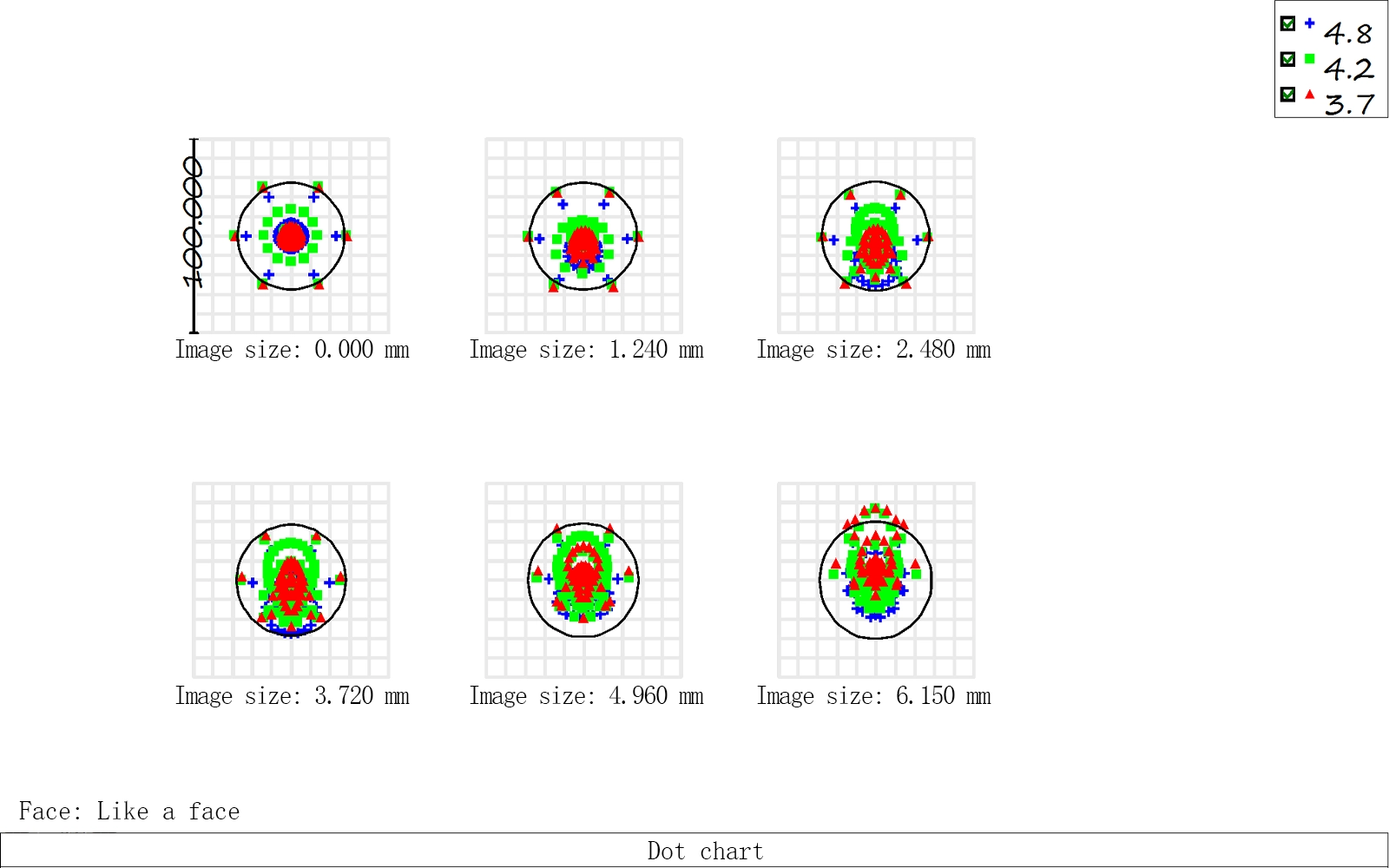

Mw550s Dot Chart
MW550S 点位图

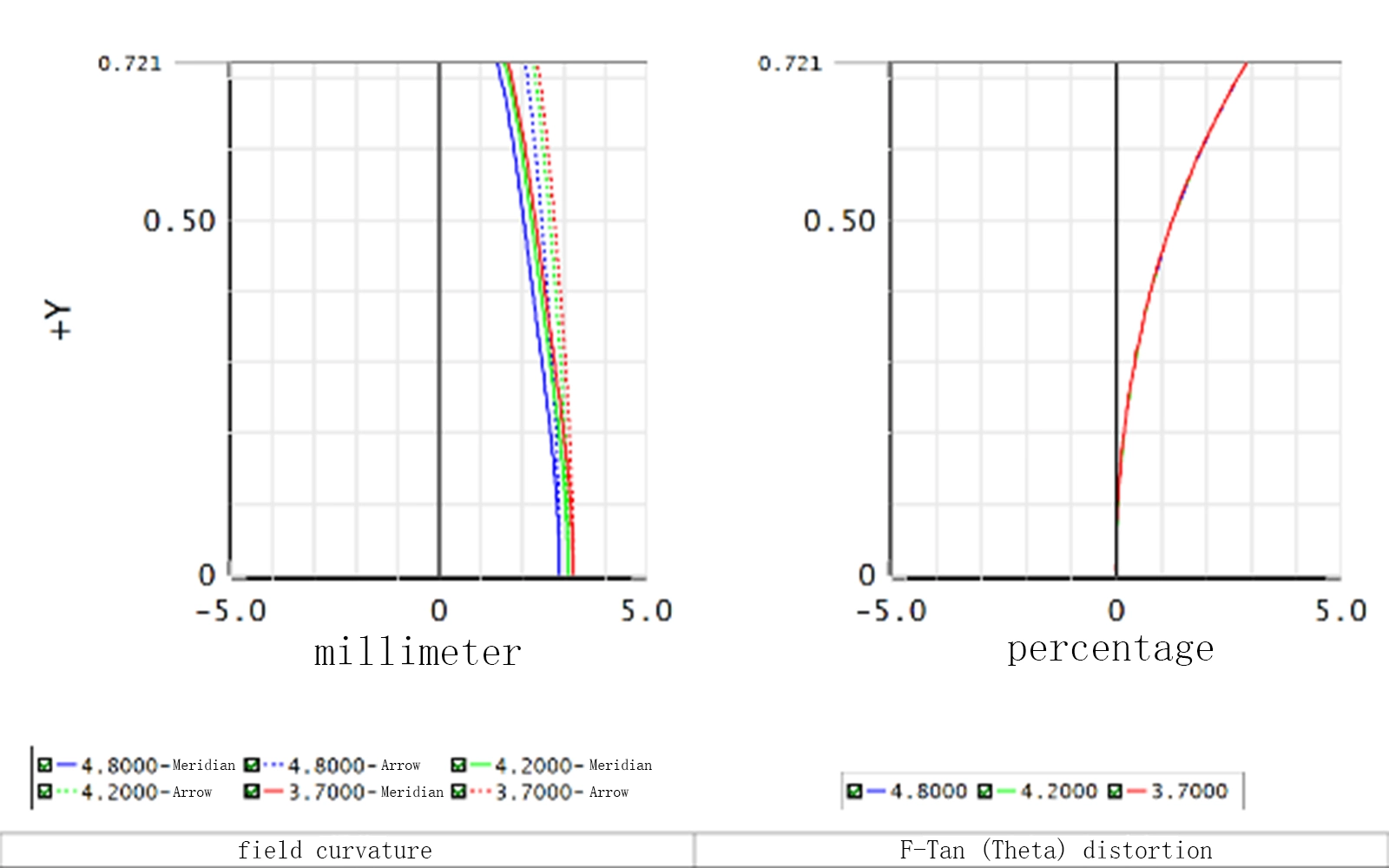

Mw550s Field Curvature Distortion
MW550S 场曲率失真

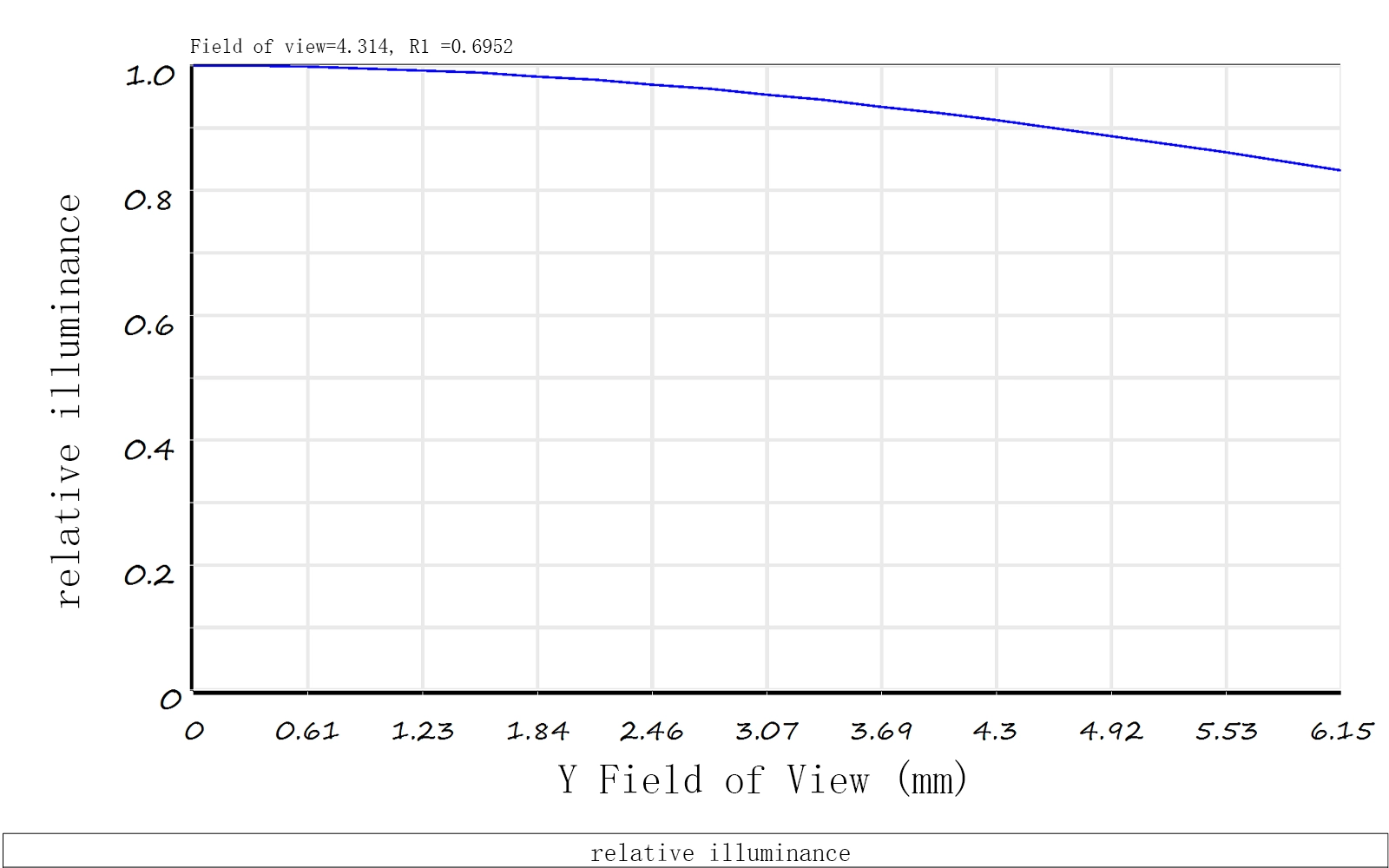

Mw550s Relative Illumination
MW550S 相对照明
MW600S 电动变焦镜头

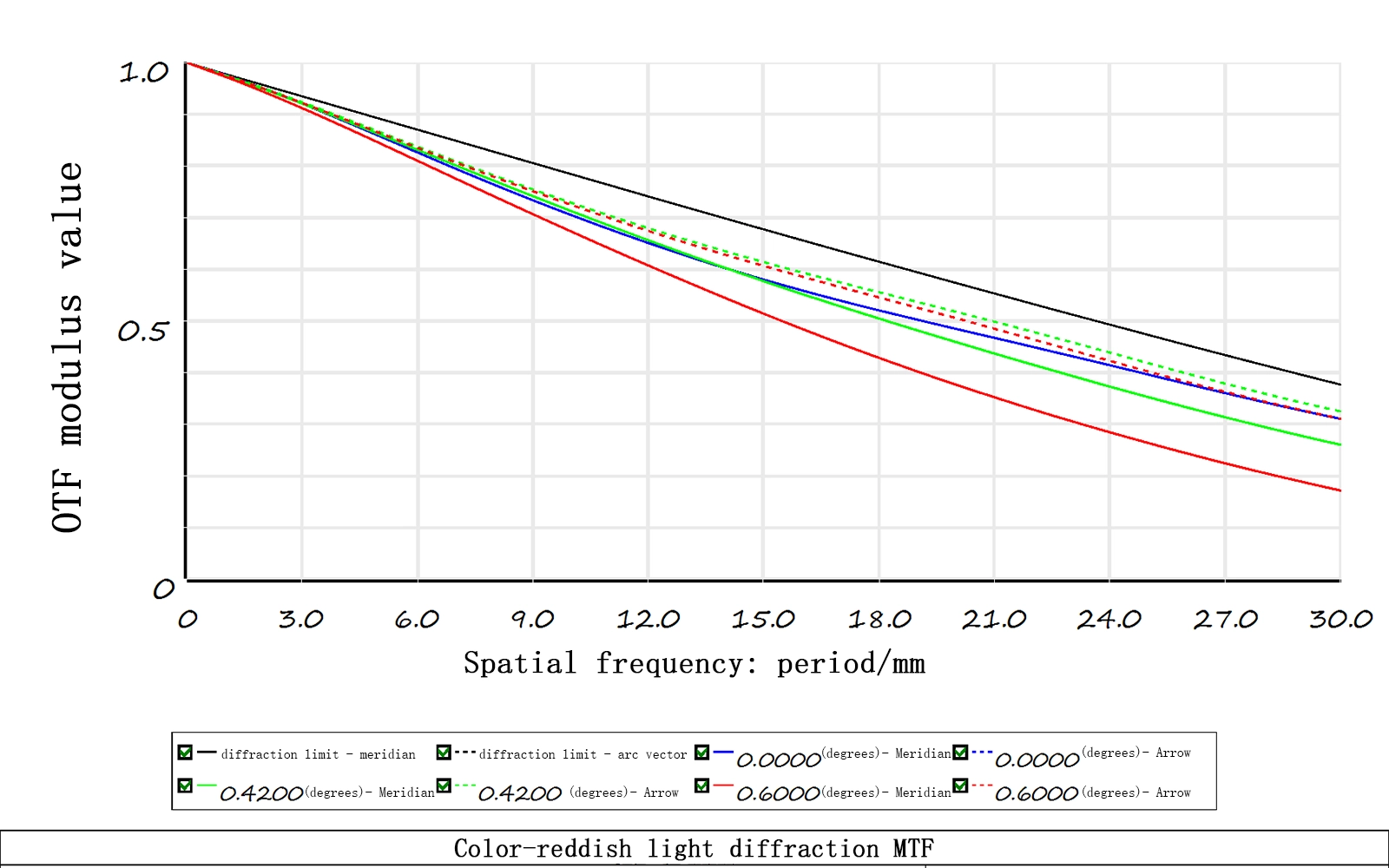

Mw600s Mtf
MW600S MTF

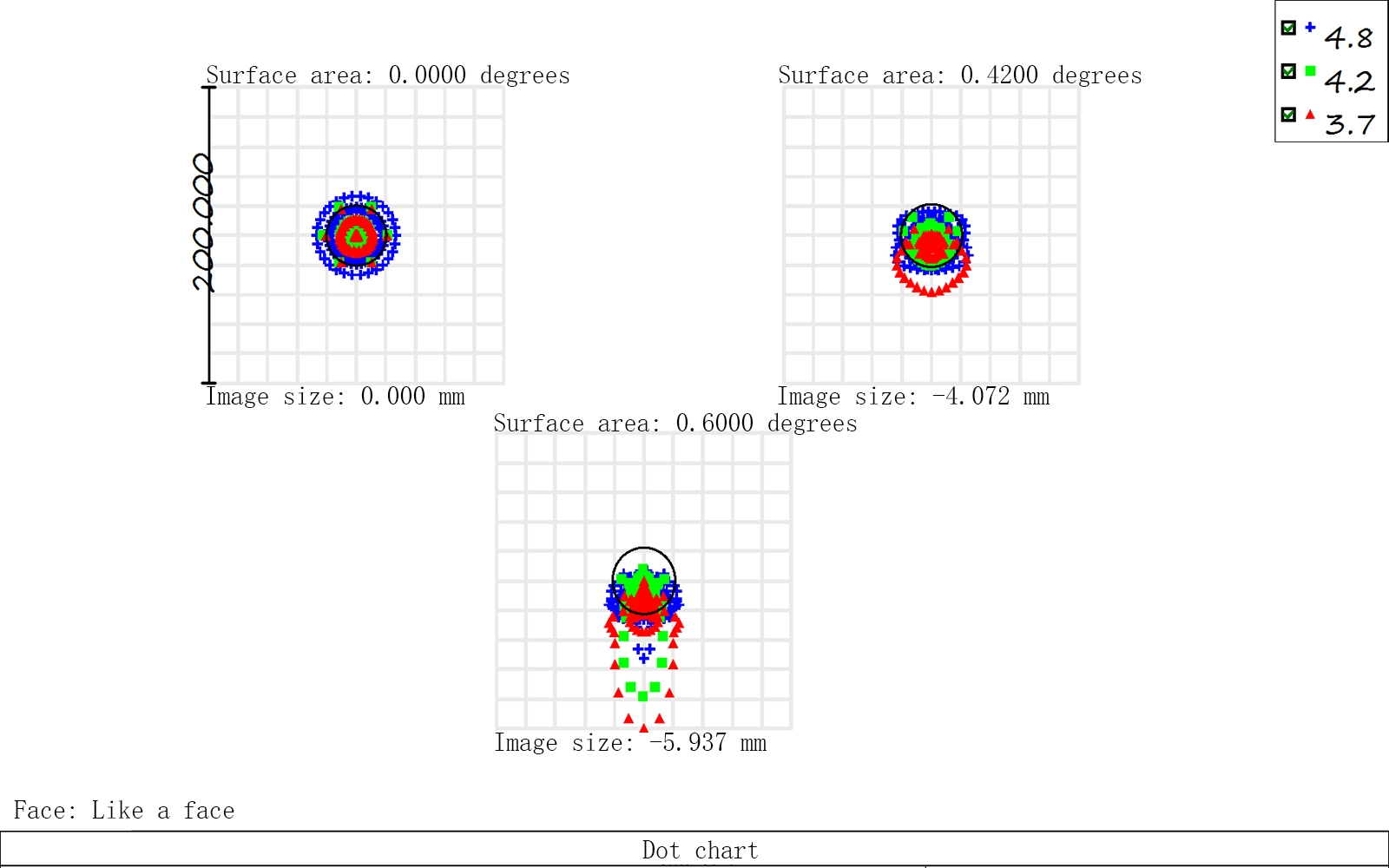

Mw600s Dot Chart
MW600S 点位图

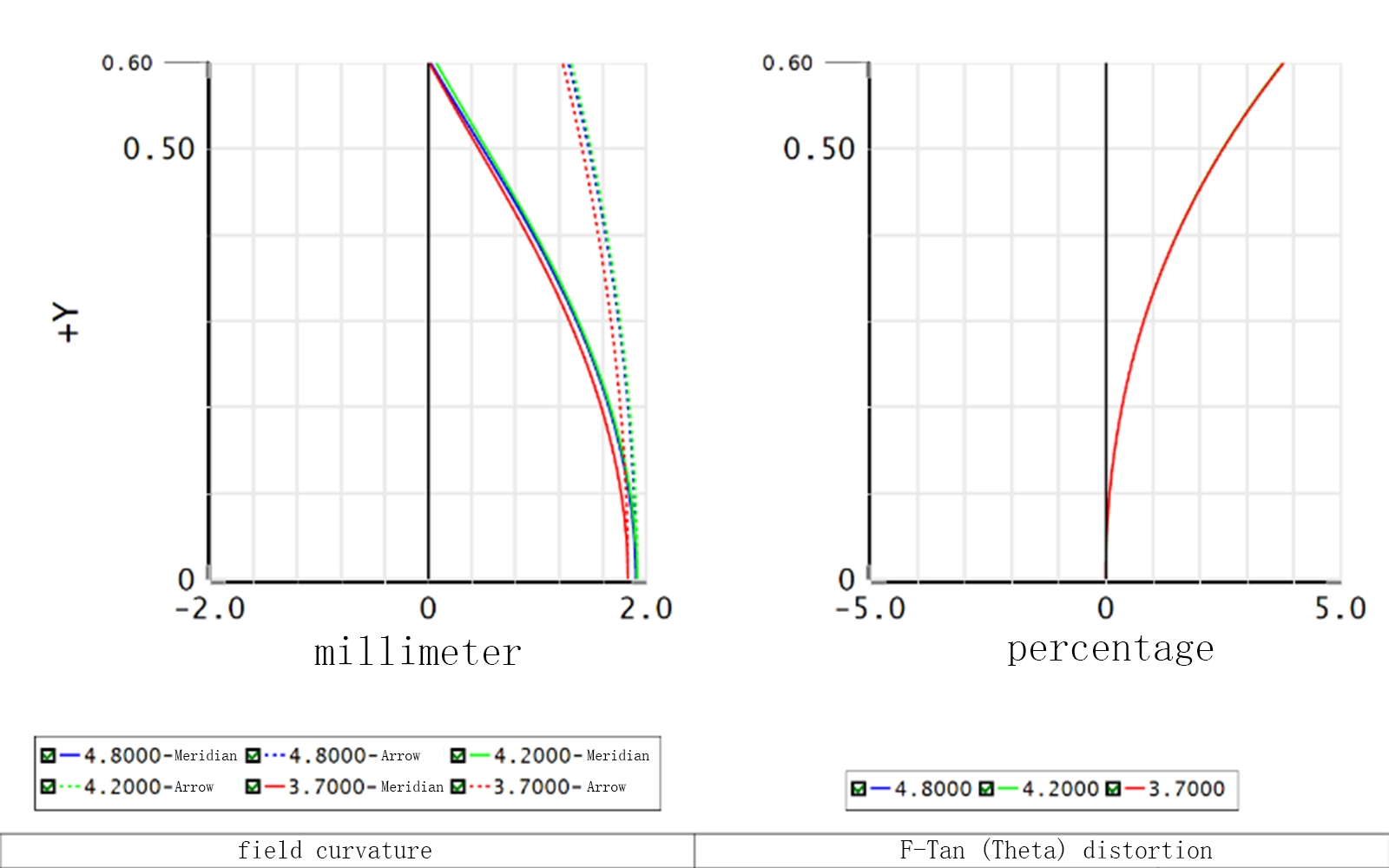

Mw600s Field Curvature Distortion
MW600S 场曲率失真

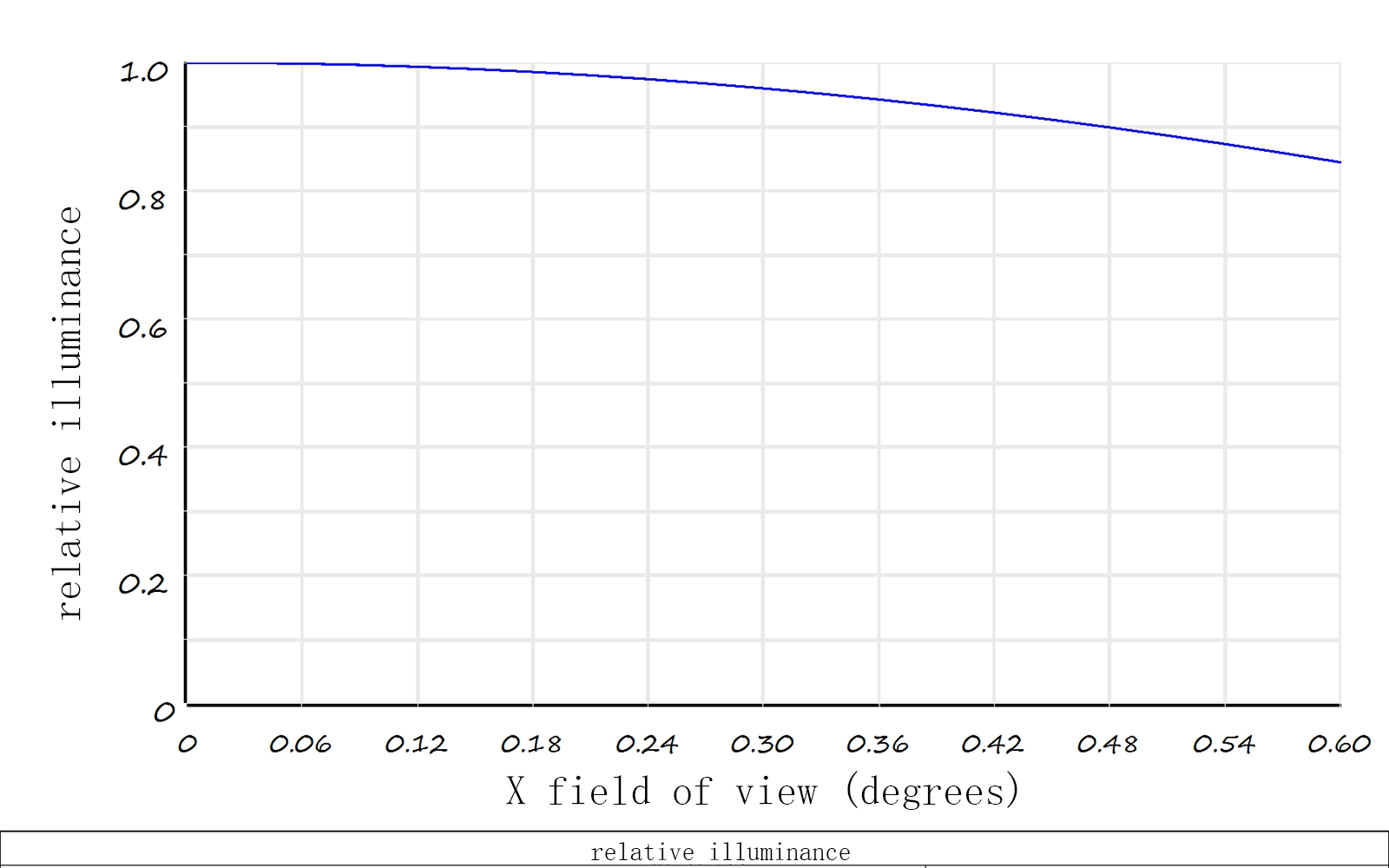

Mw600s Relative Illumination
MW600S 相对照明
MW900S 电动变焦镜头

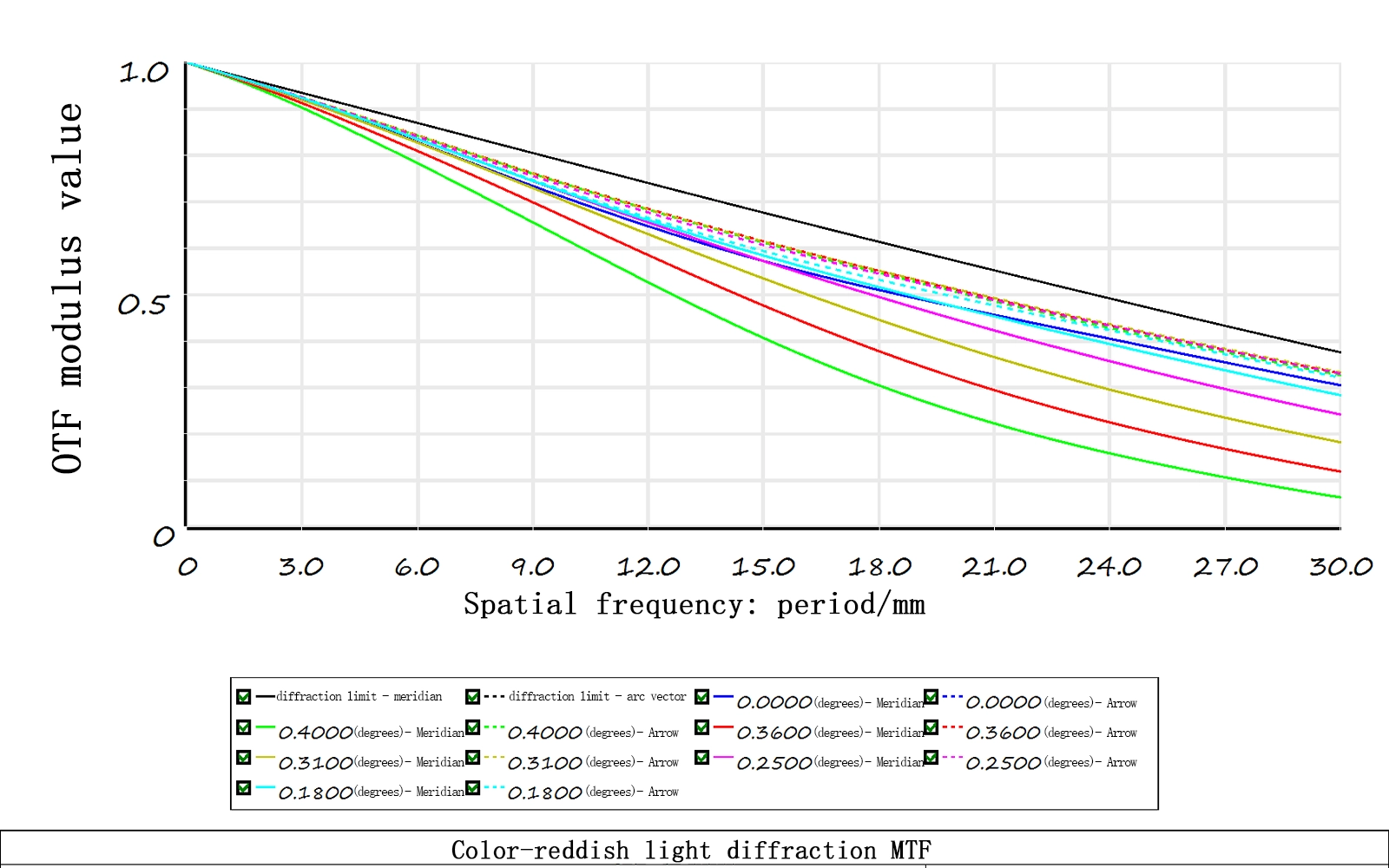

Mw900s Mtf
MW900S MTF

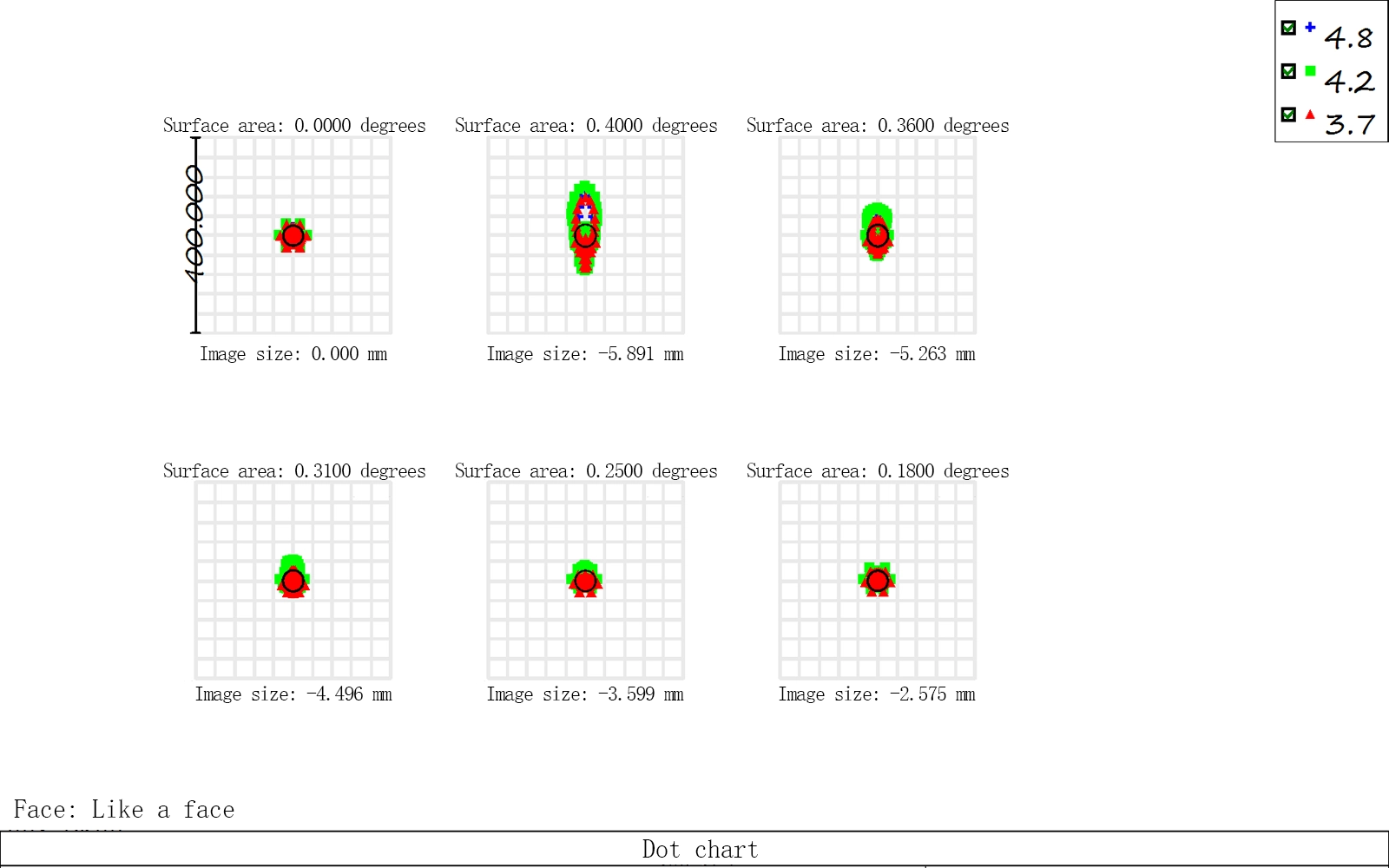

Mw900s Dot Chart
MW900S 点位图

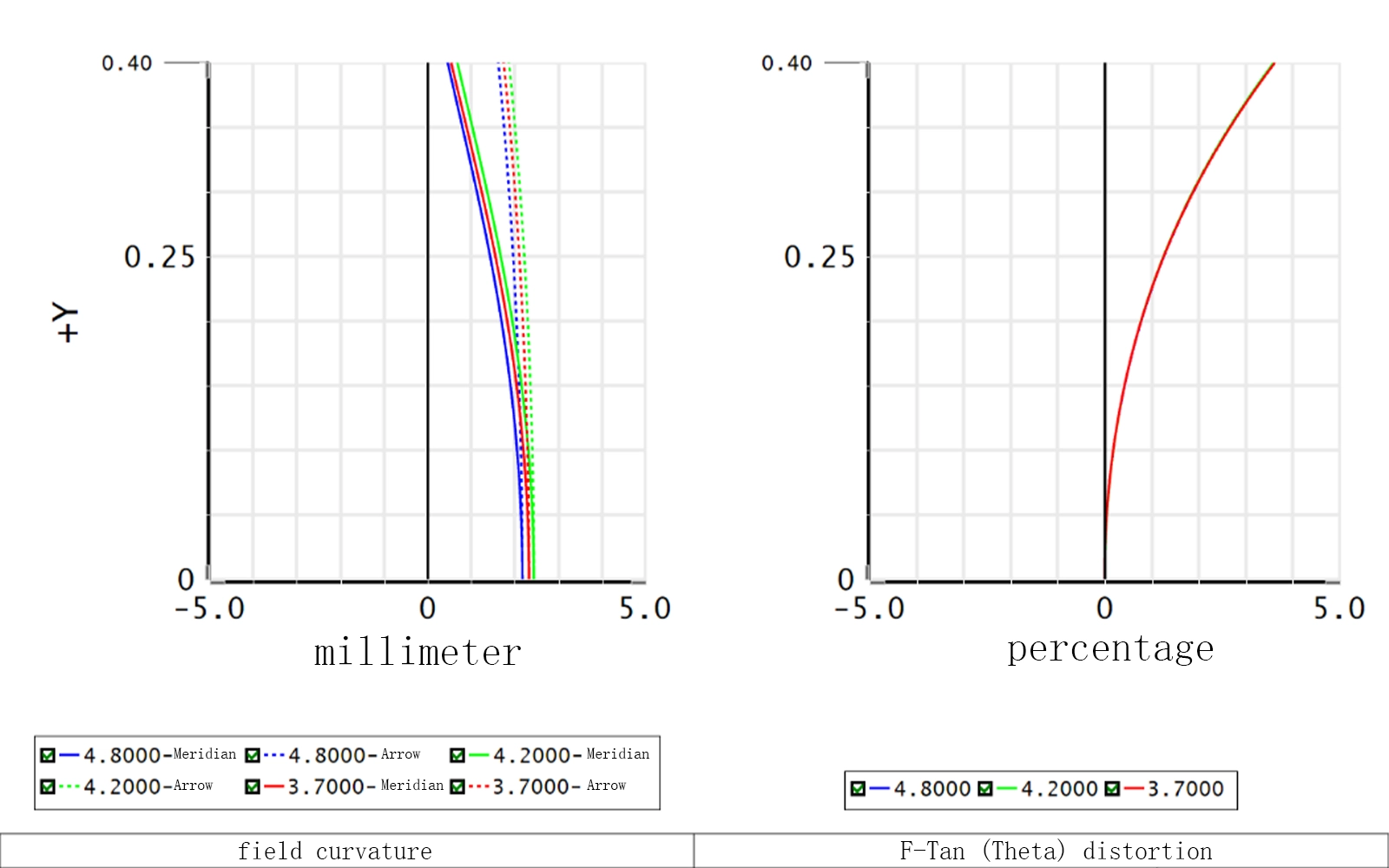

Mw900s Field Curvature Distortion
MW900S 场曲率失真

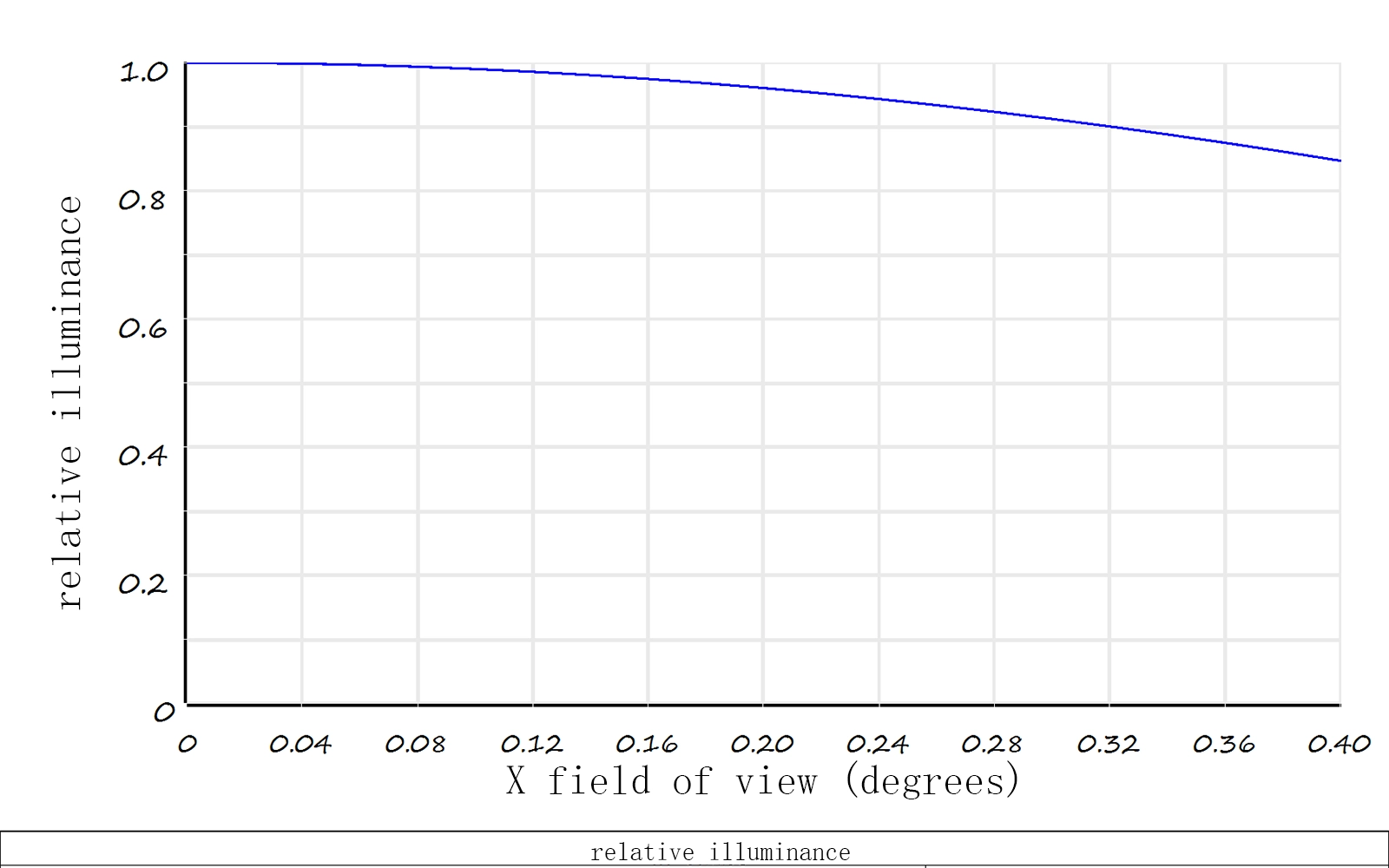

Mw900s Relative Illumination
MW900S 相对照明
MW1200S 电动变焦镜头

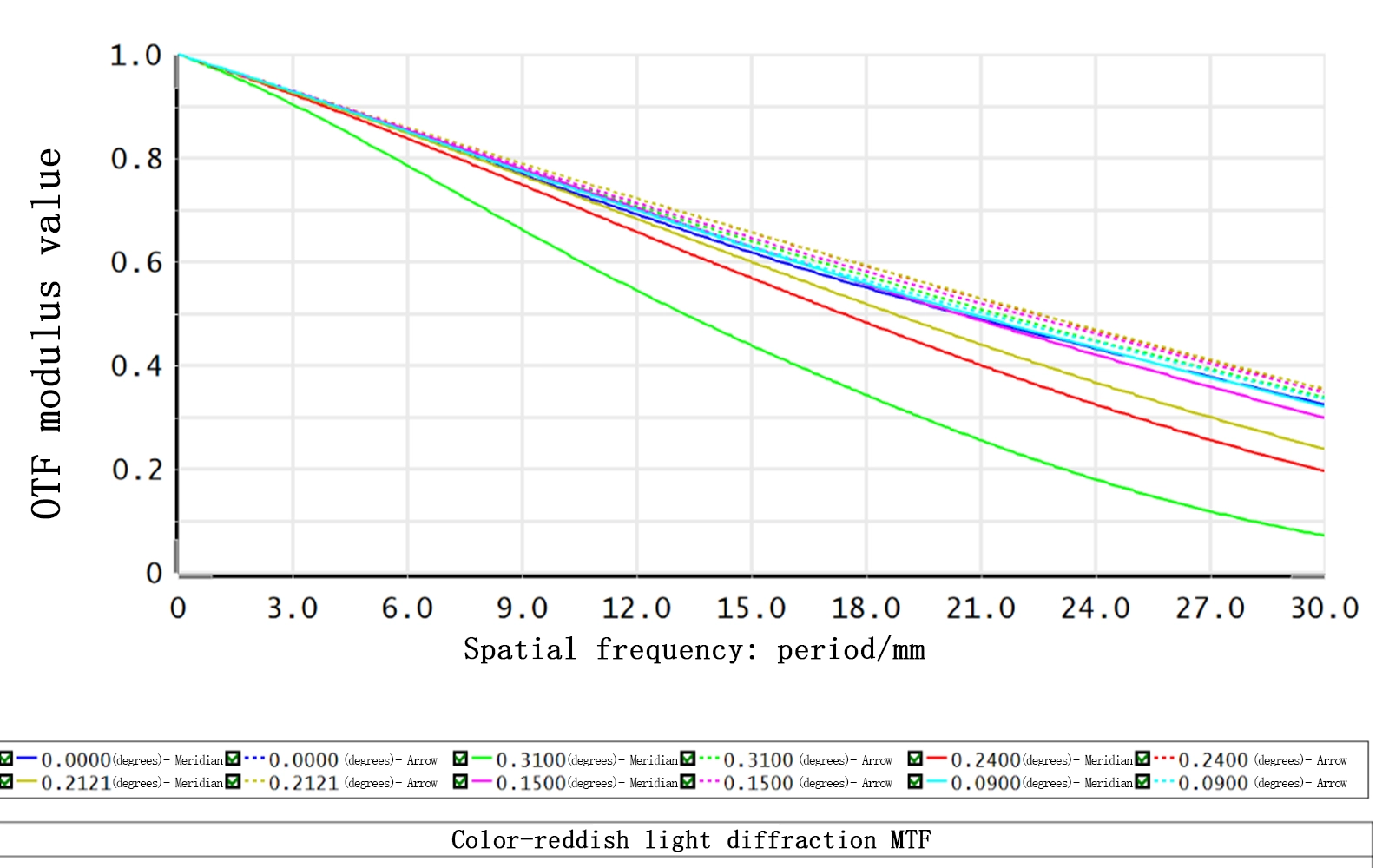

Mw1200s Mtf
MW1200S MTF

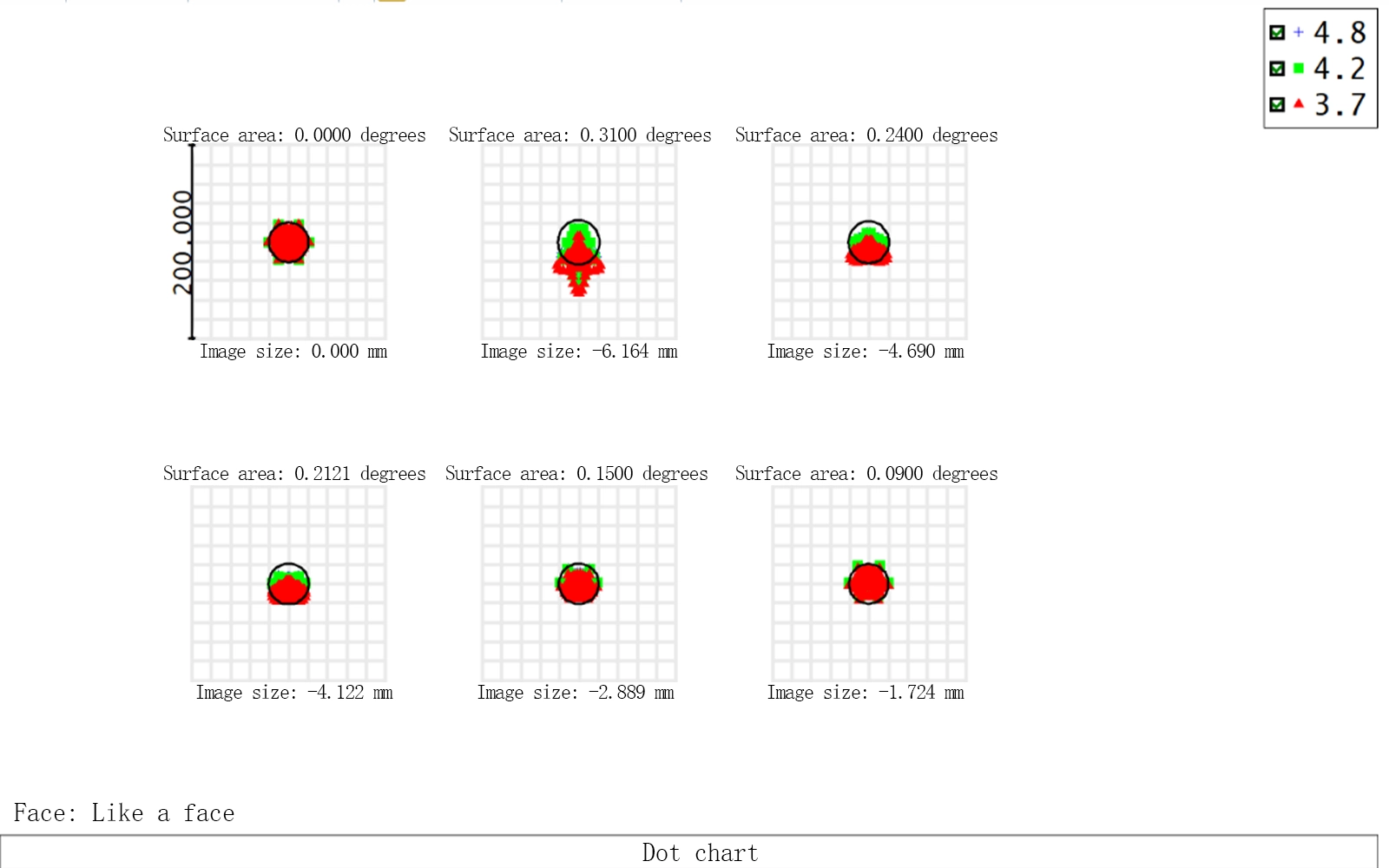

Mw1200s Dot Chart
MW1200S点图

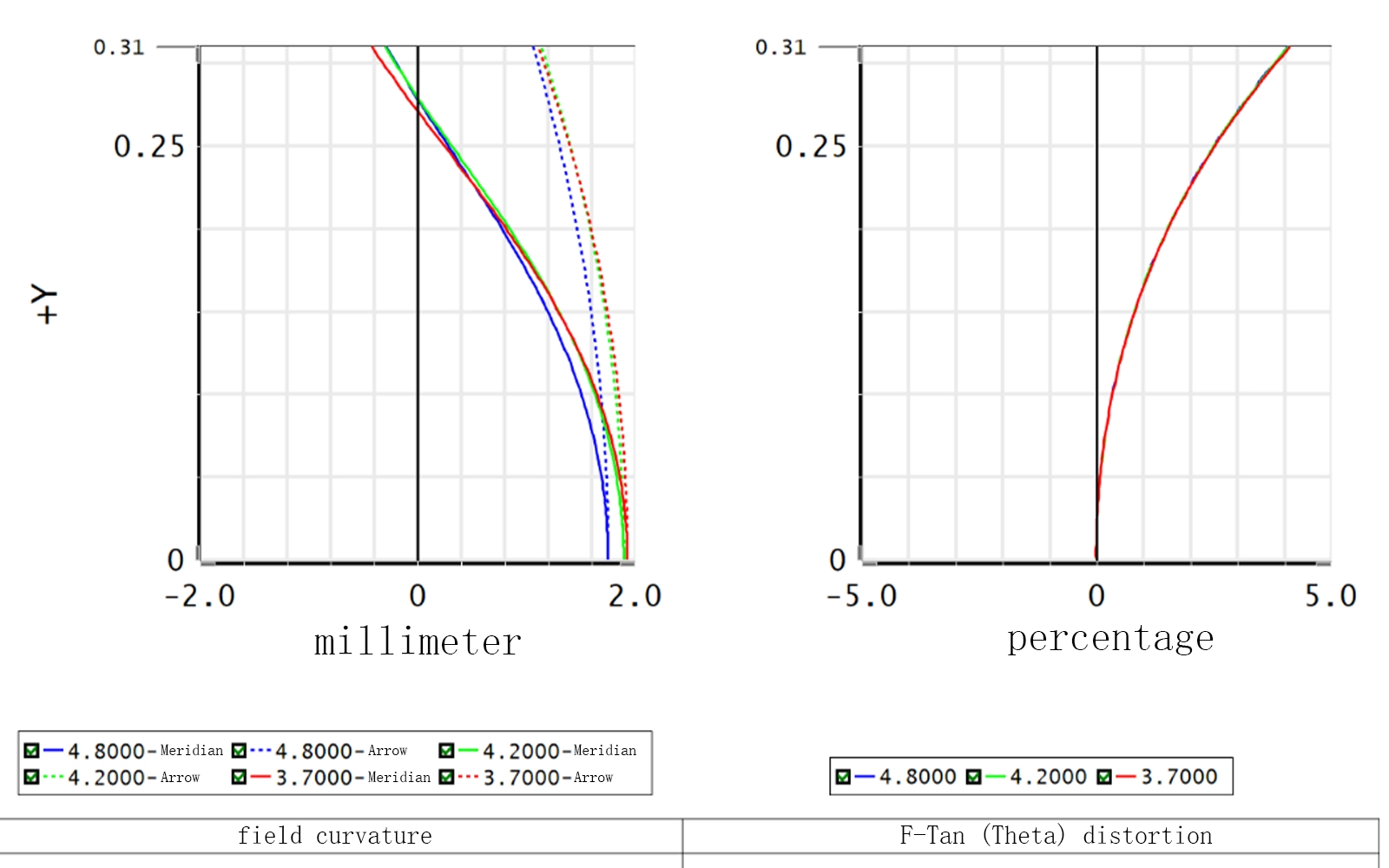

Mw1200s Field Curvature Distortion
MW1200S 场曲率畸变

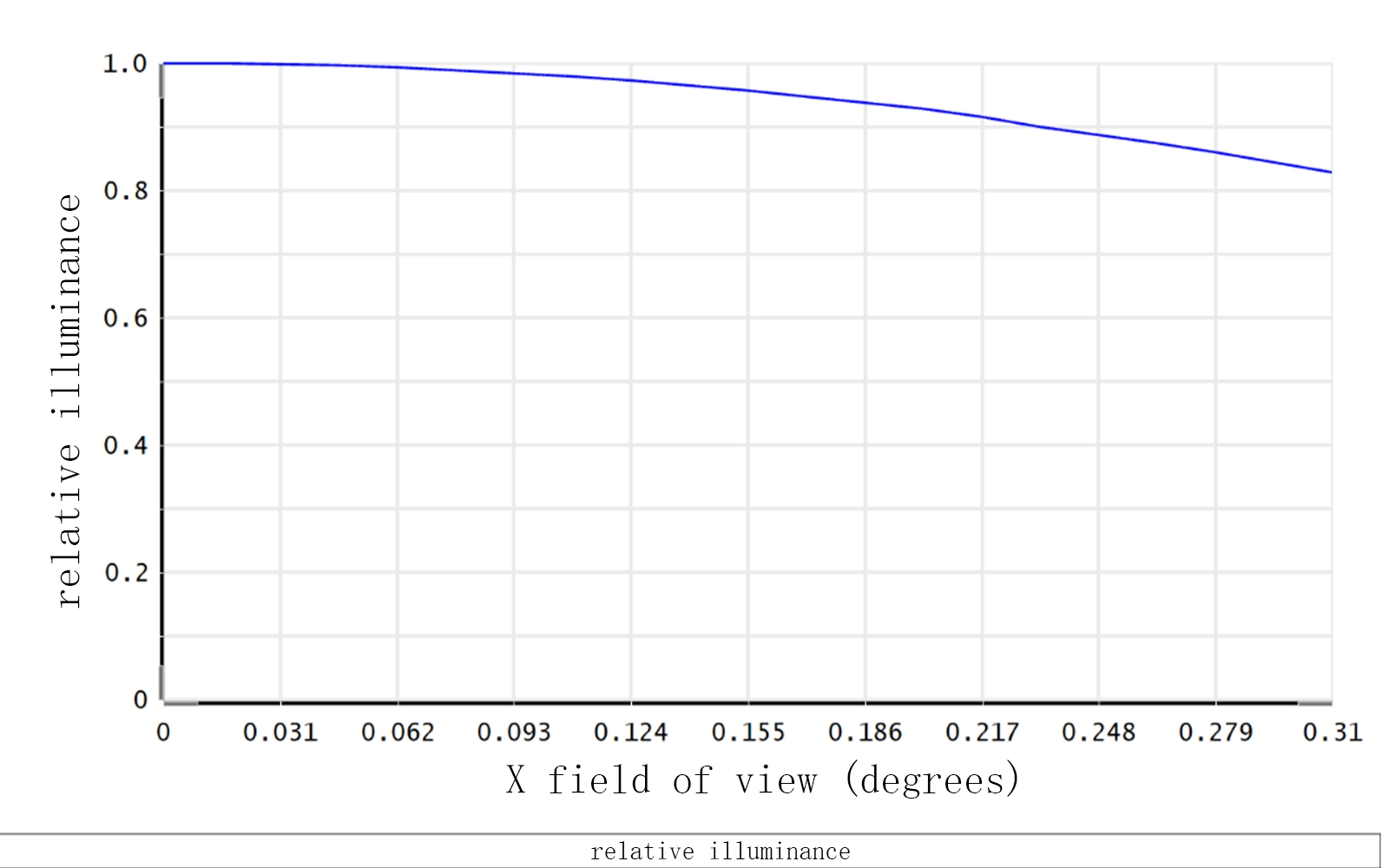

Mw1200s Relative Illumination
MW1200S 相对照明
MW275S 在高温/低温下的光学性能

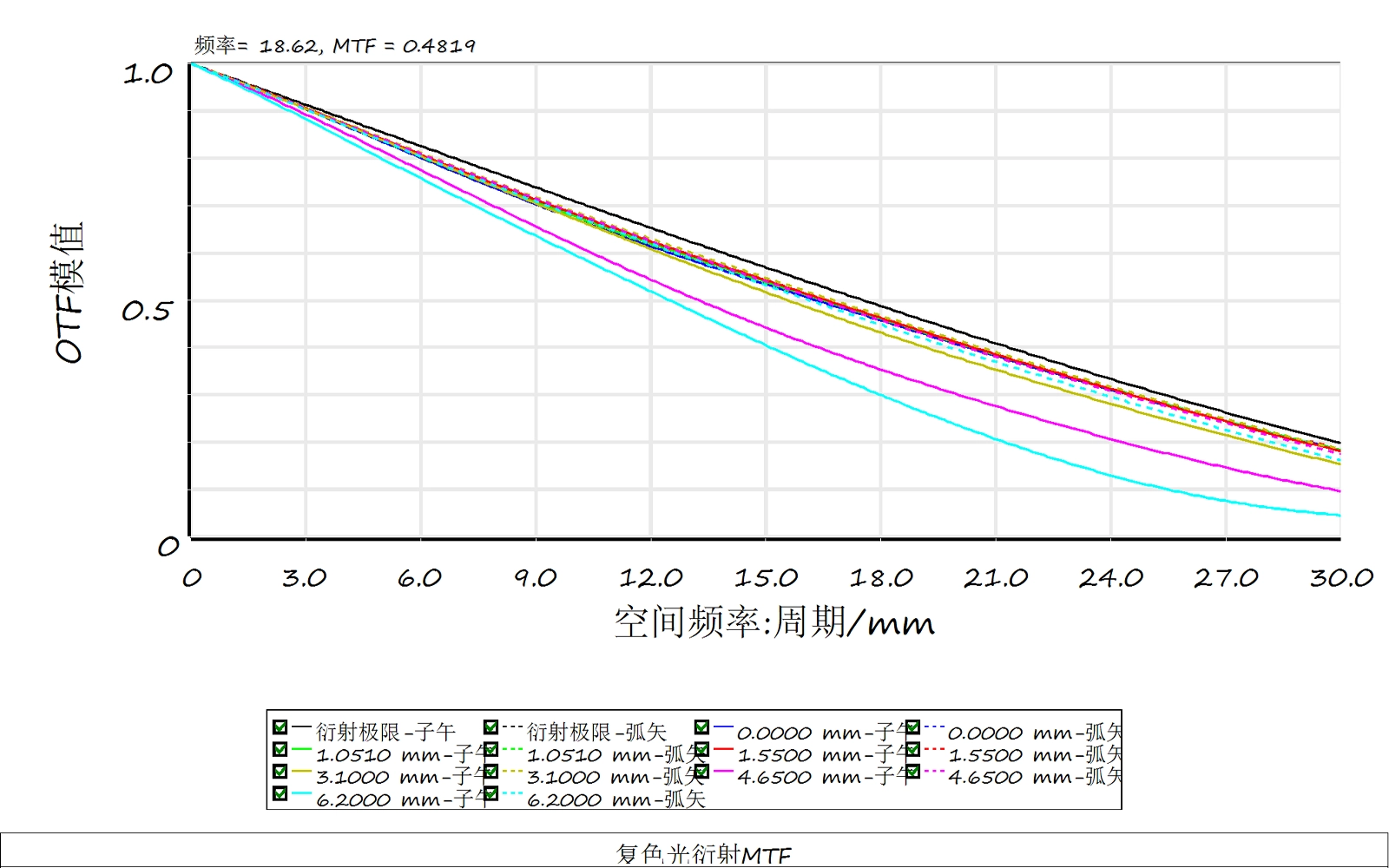

Mw275s 高温80度 （调焦）
最高气温80°C

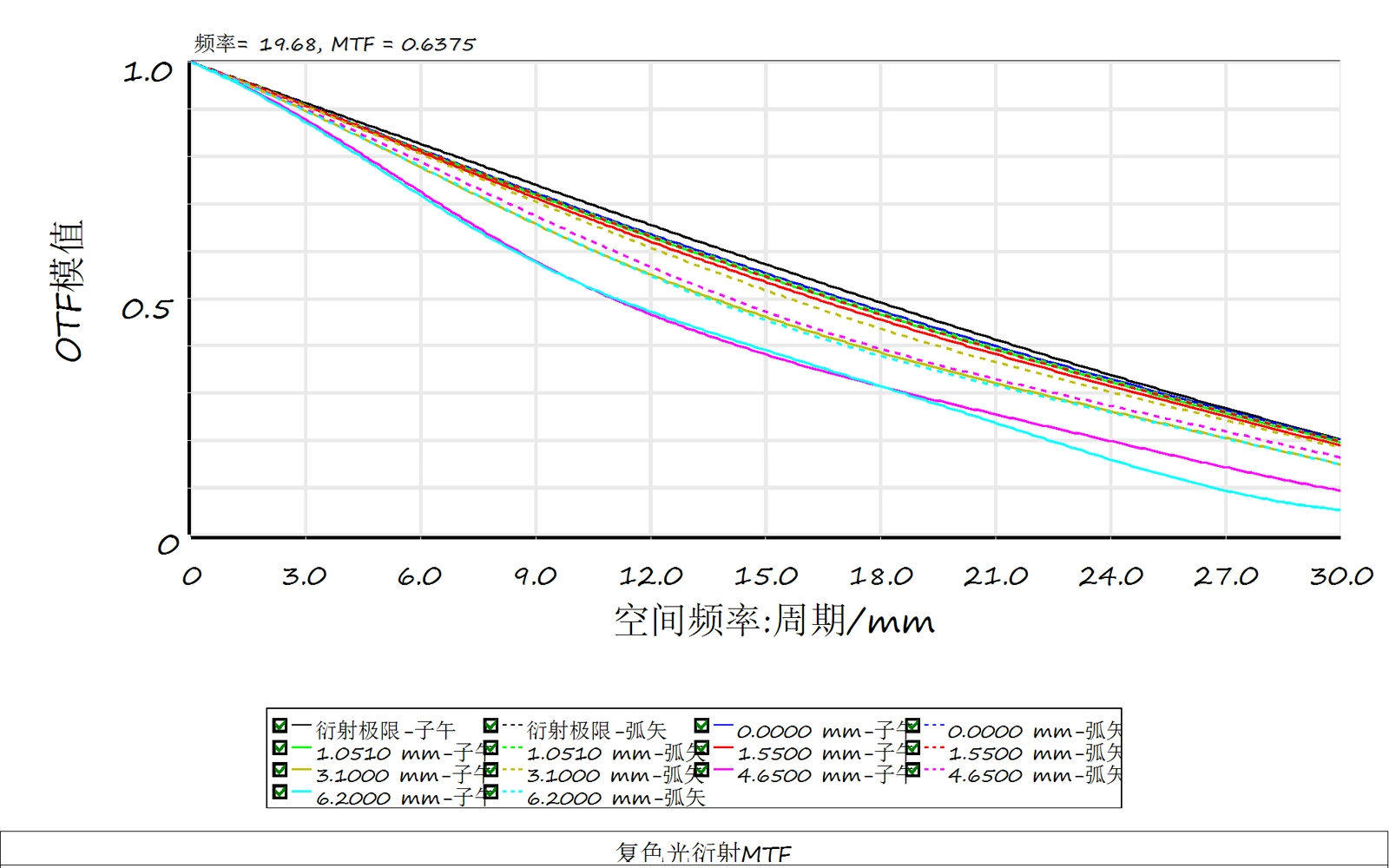

Mw275s 低温 40度 （调焦）
最低气温-40°C
MW360S 在高温/低温下的光学性能

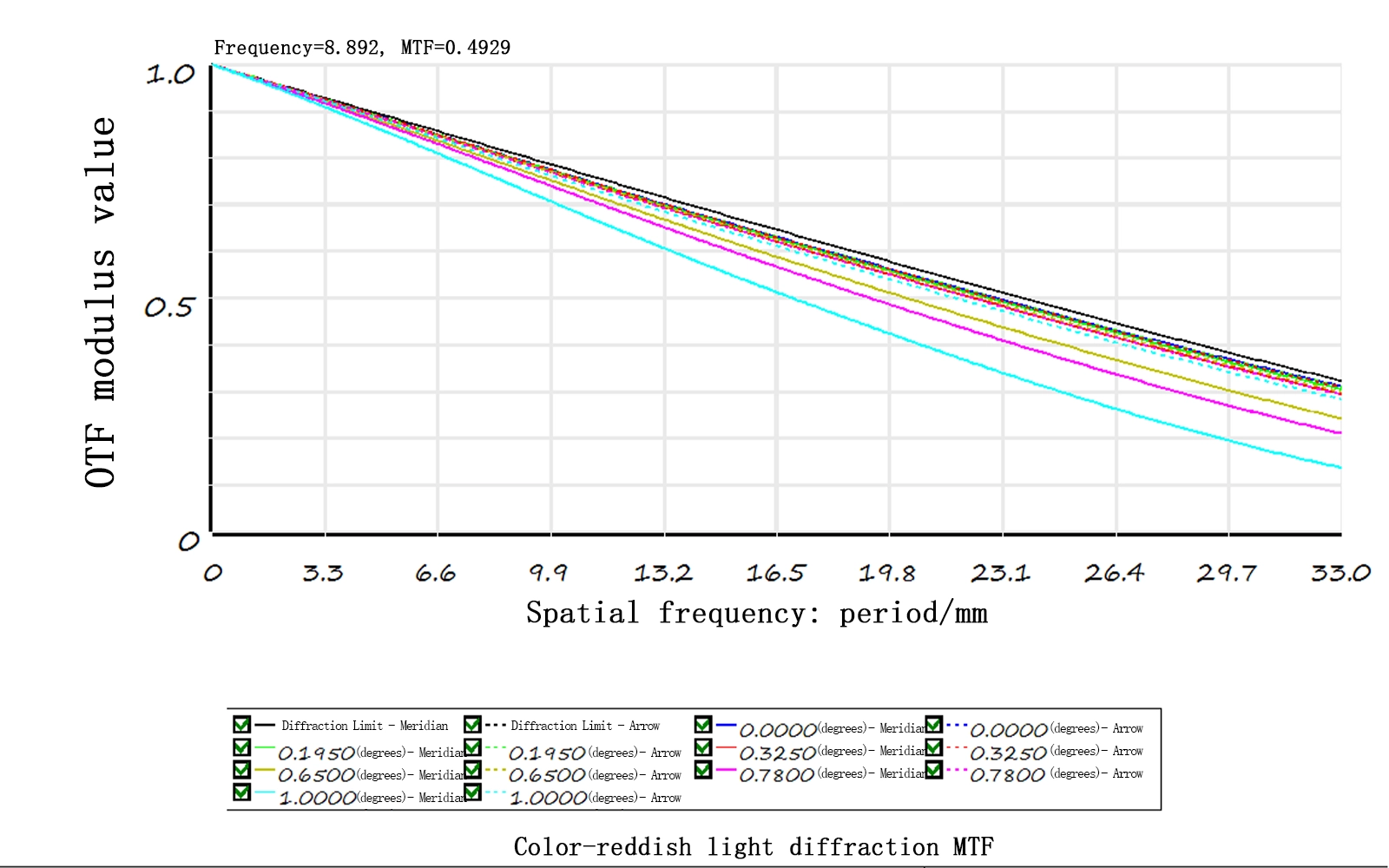

Mw360s High Temperature Of 80 Degrees Focus Adjustment
最高气温80°C

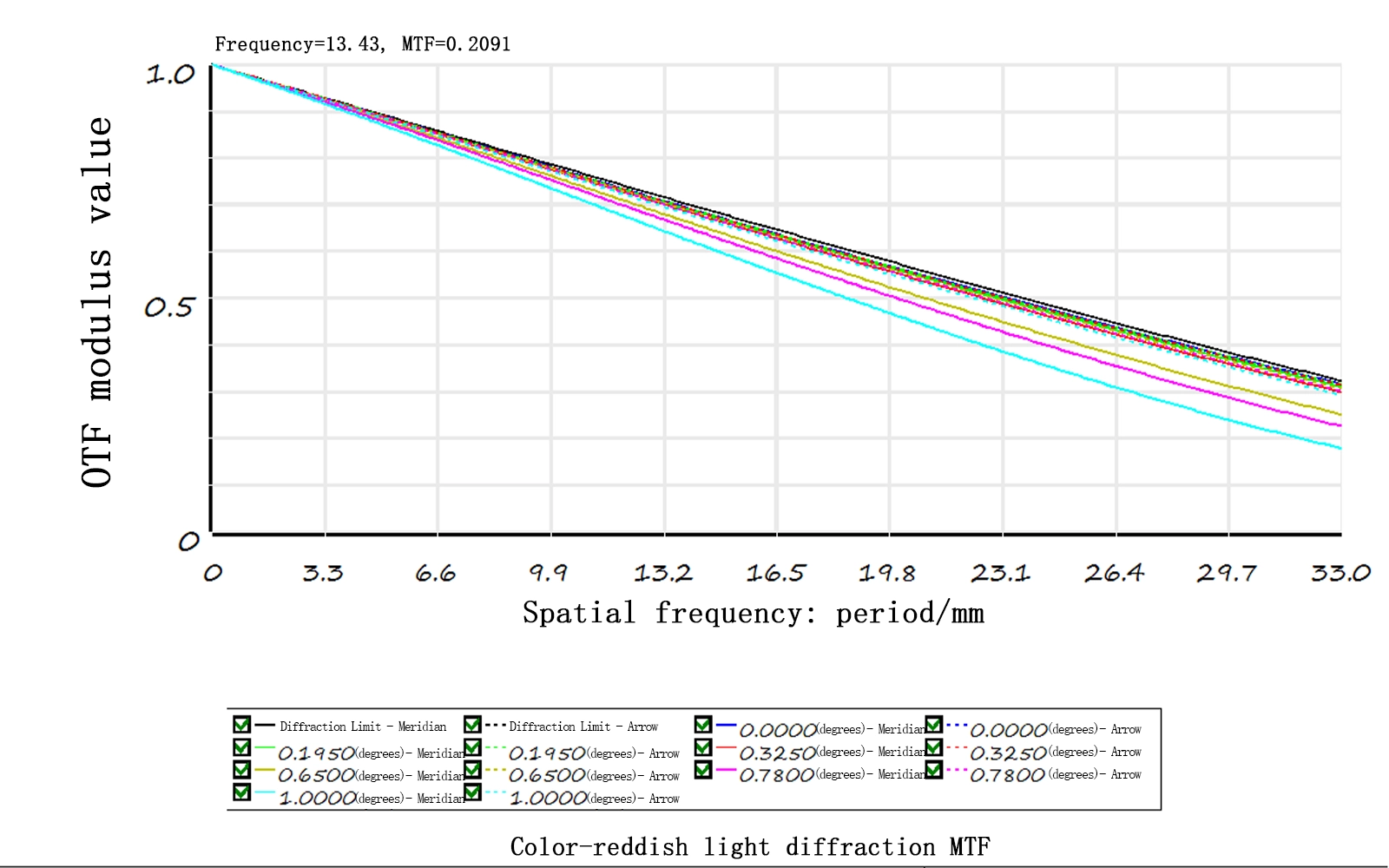

Mw360s 40 Degrees Focus Adjustment
最低气温-40°C
MW600S 在高温/低温下的光学性能

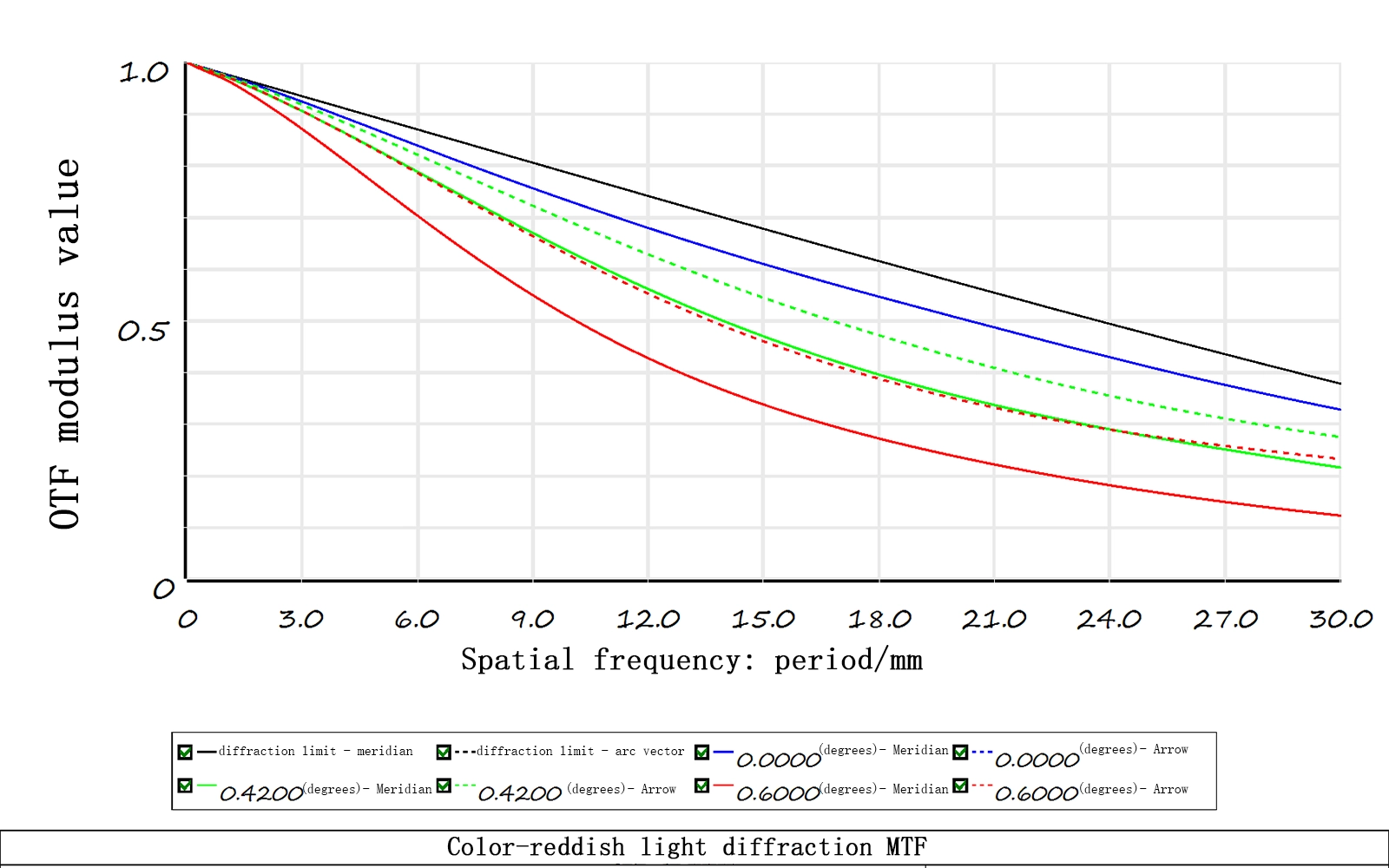

Mw600s High Temperature Of 80 Degrees Focus Adjustment
最高气温80°C

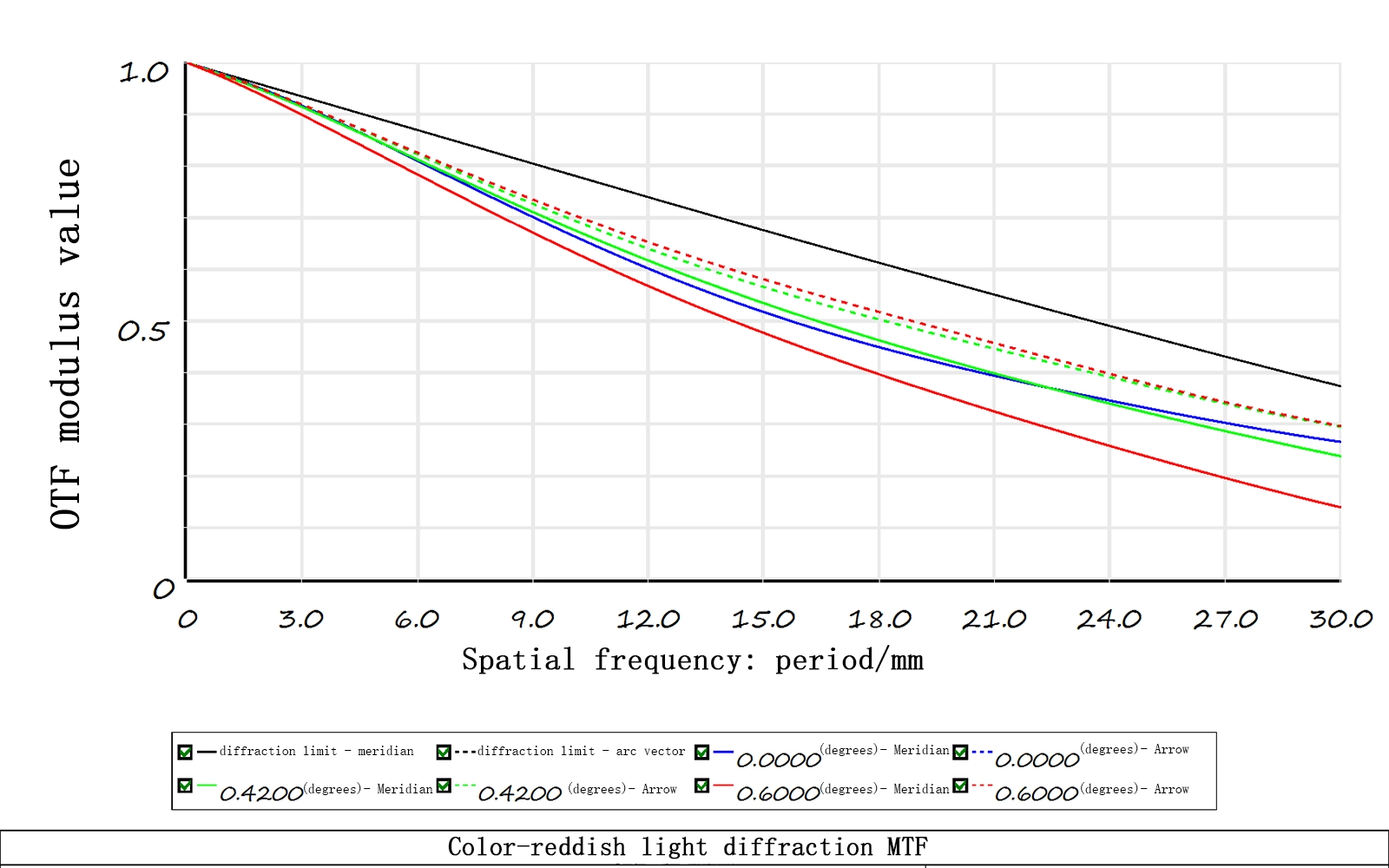

Mw600s 40 Degrees Focus Adjustment
最低气温-40°C
MW1200S 高低温下的光学性能

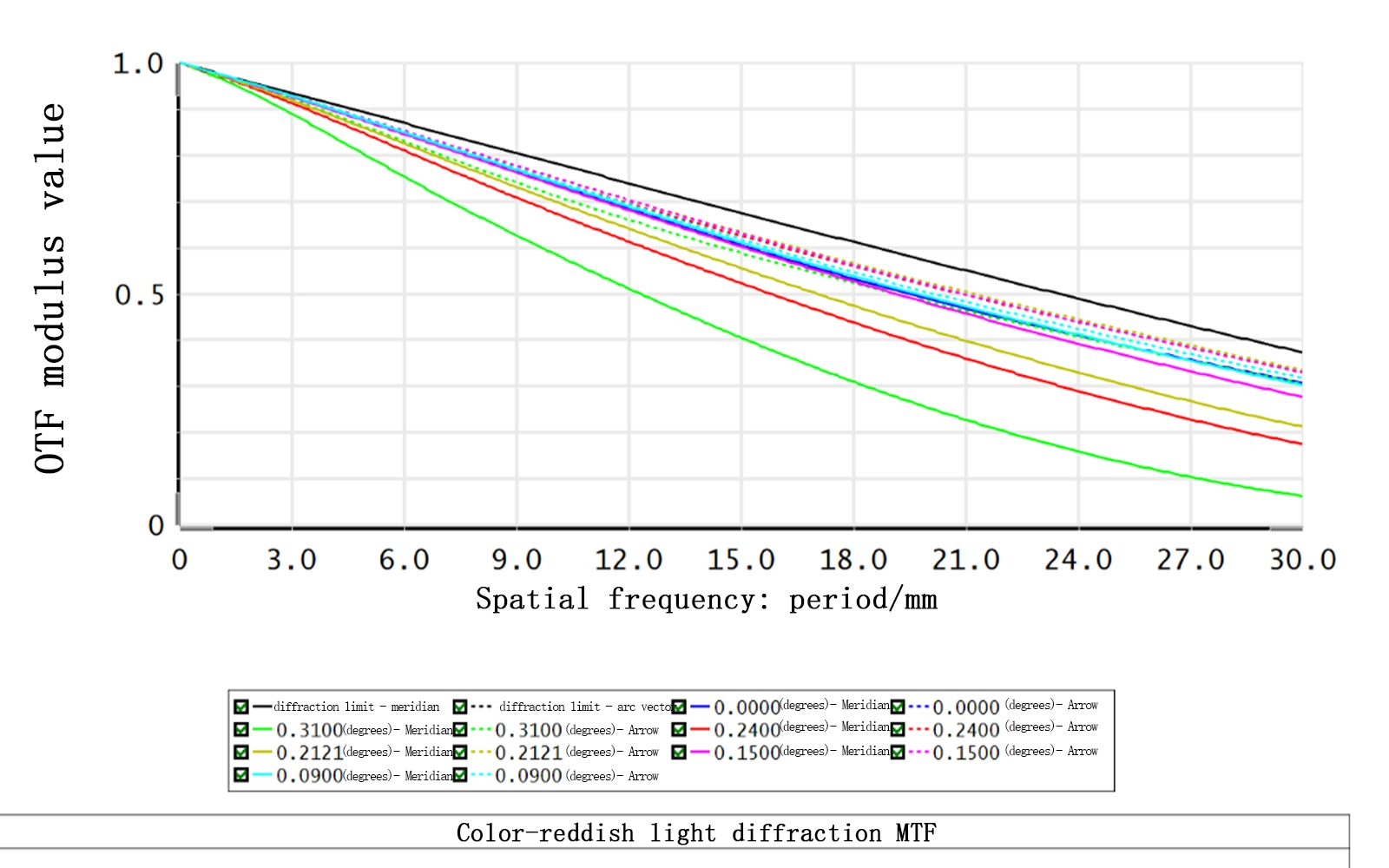

Mw1200s High Temperature Of 80 Degrees Focus Adjustment
最高气温80°C

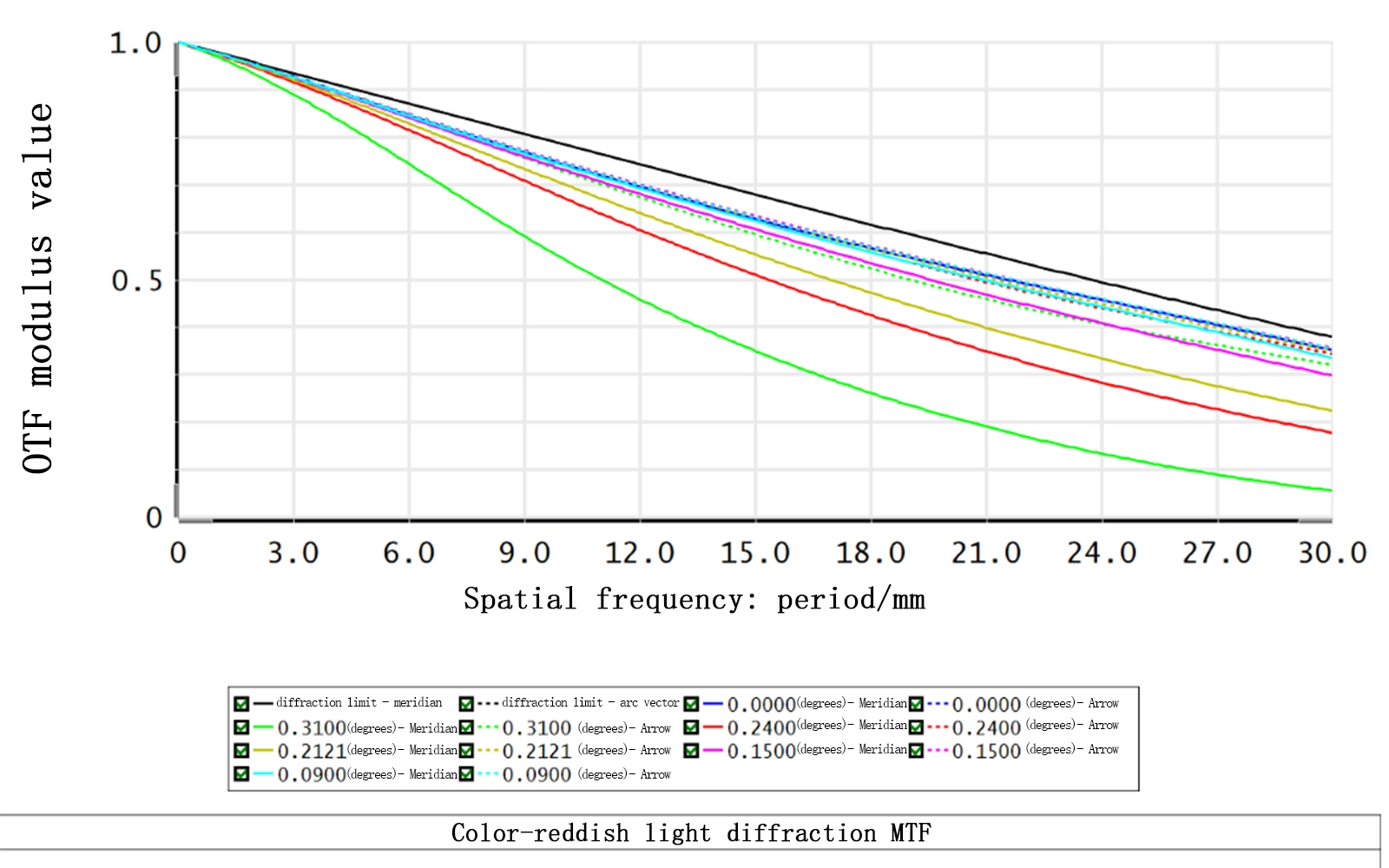

Mw1200s 40 Degrees Focus Adjustment
最低气温-40°C
MW300S 在高温/低温下的光学性能

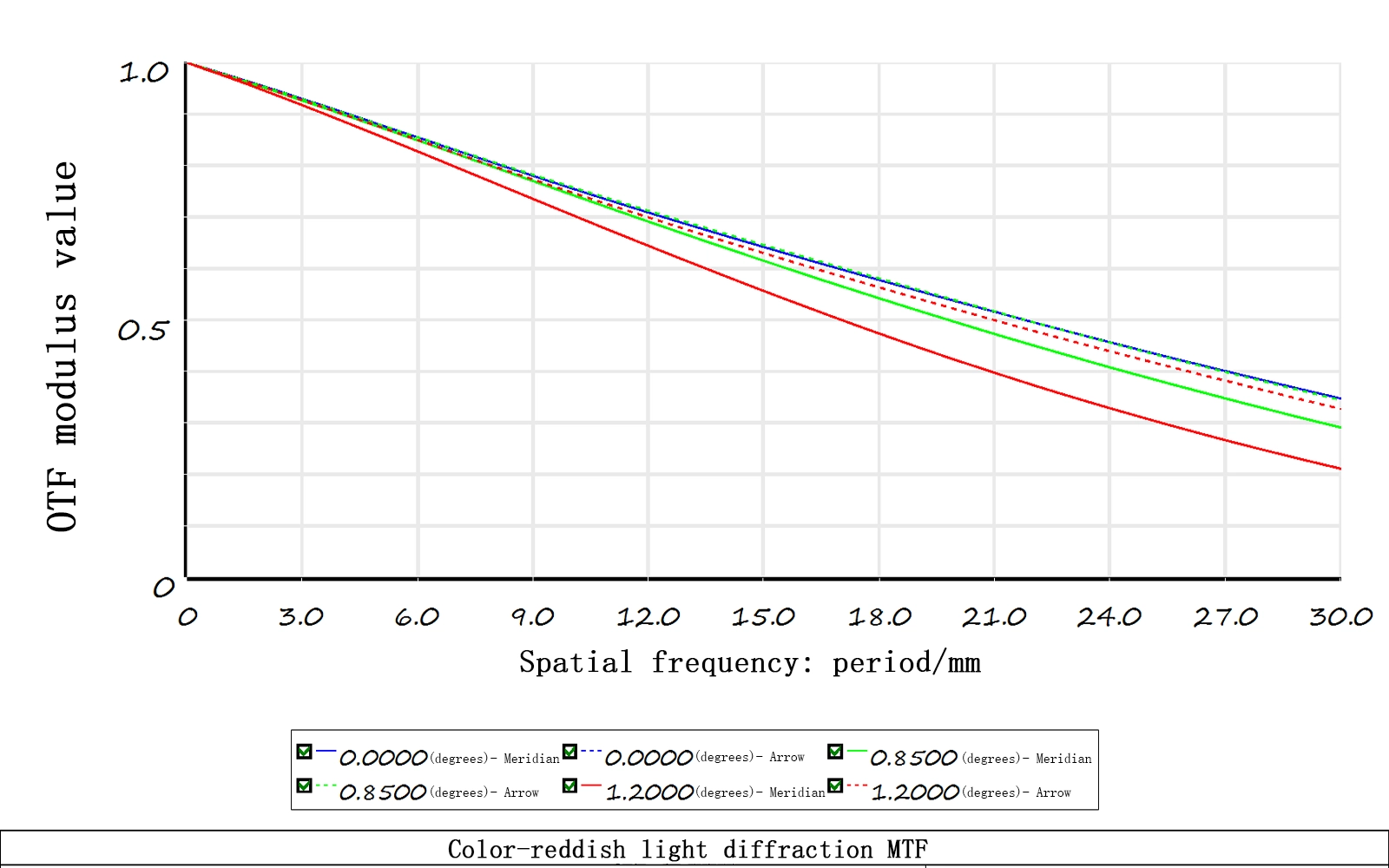

Mw300s High Temperature Of 80 Degrees Focus Adjustment
最高气温80°C

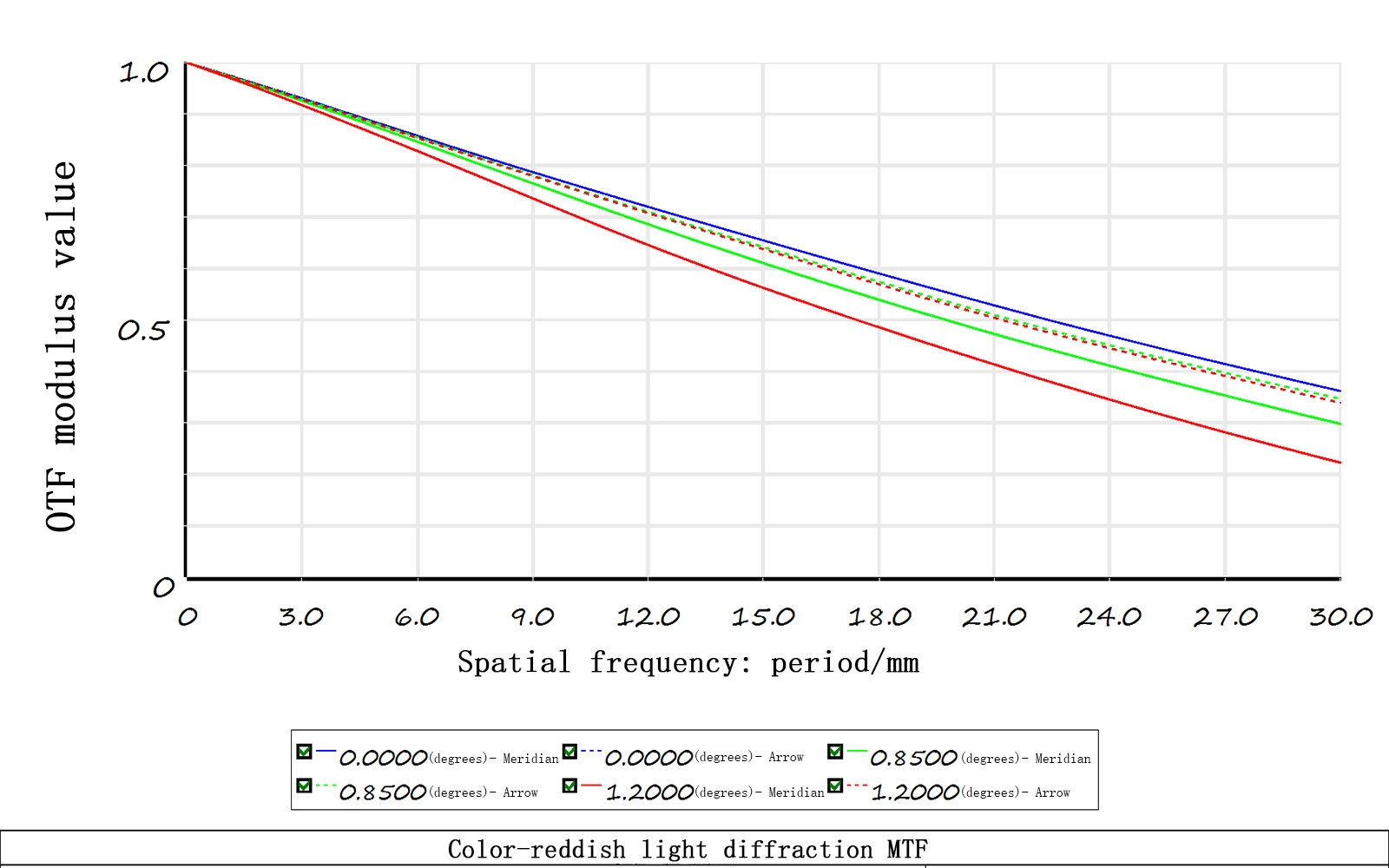

Mw300s Low Temperature 40 Degrees Focus Adjustment
最低气温-40°C
MW550S 在高温/低温下的光学性能

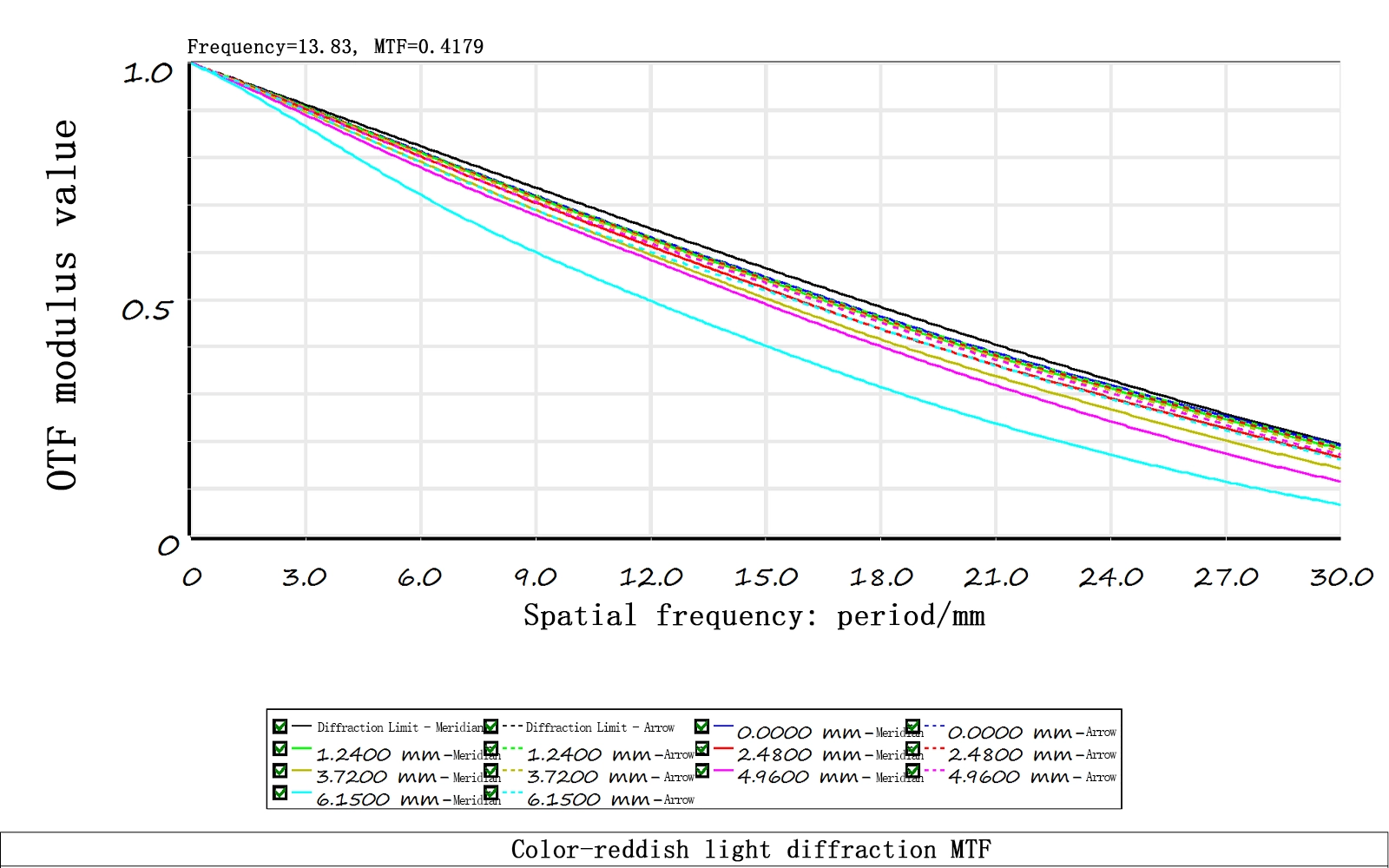

Mw550s High Temperature Of 80 Degrees Focus Adjustment
最高气温80°C
Mw550s 40 Degrees Focus Adjustment
最低气温-40°C
MW900S 在高温/低温下的光学性能

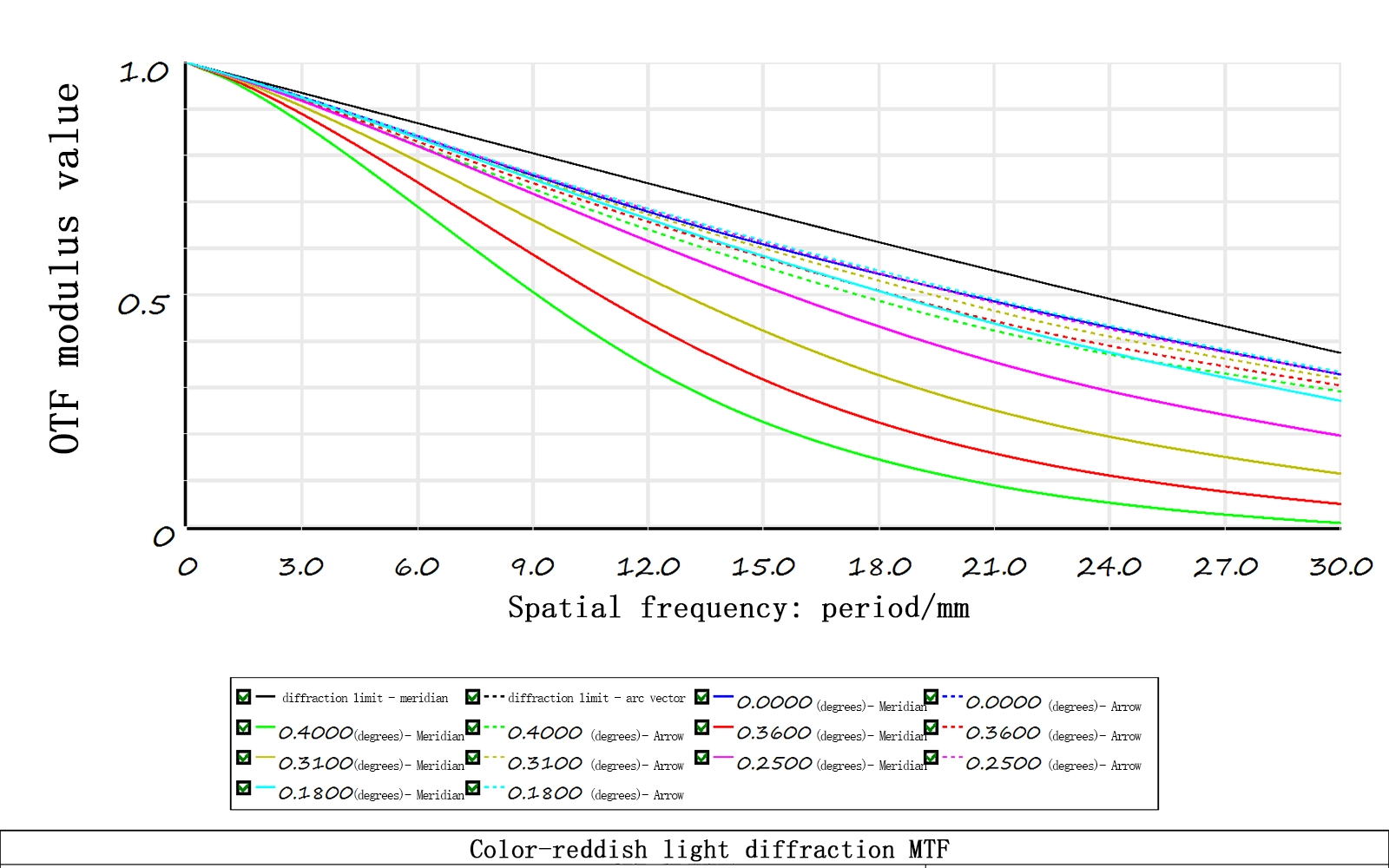

Mw900s High Temperature Of 80 Degrees Focus Adjustment
最高气温80°C

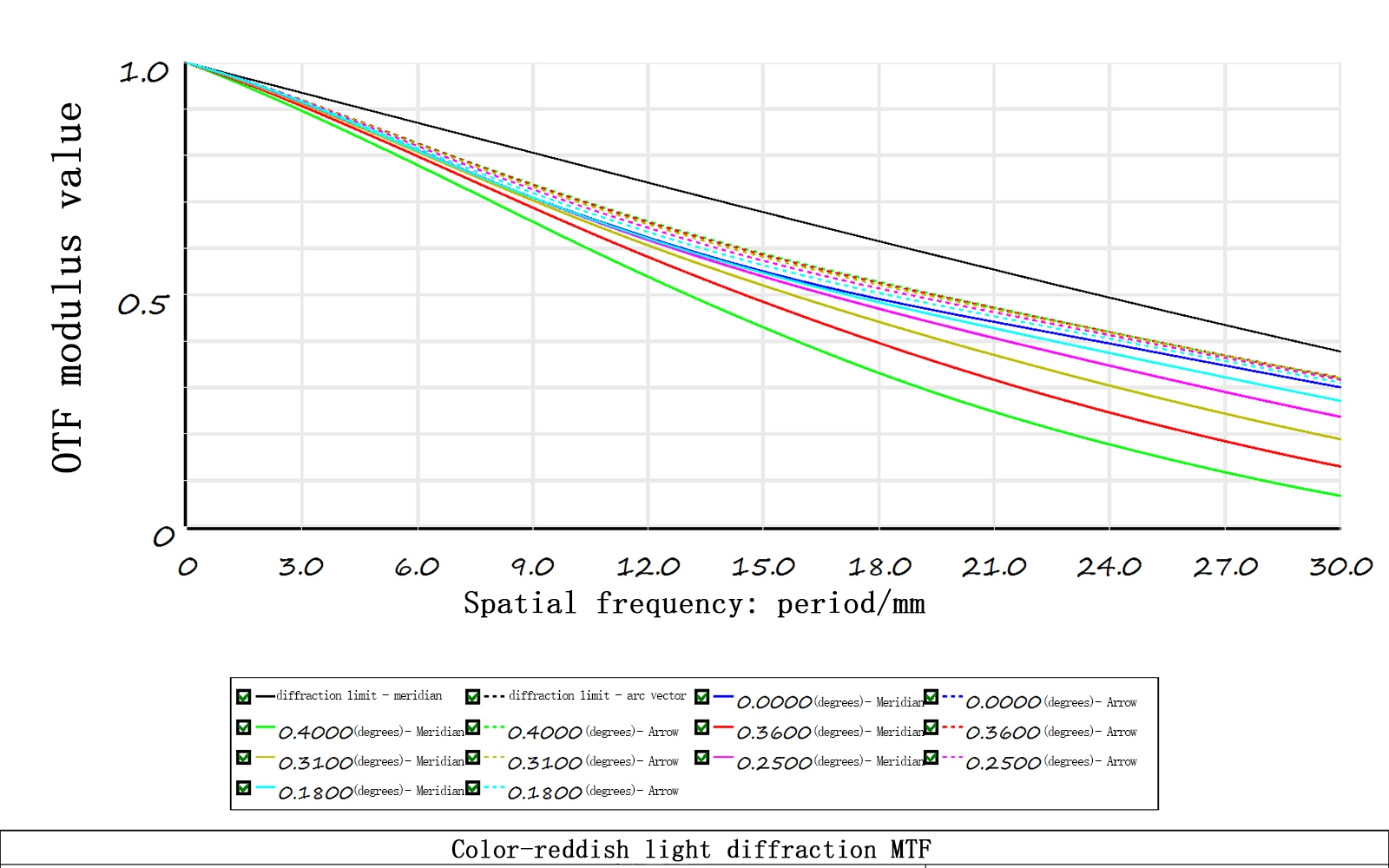

Mw900s 40 Degrees Focus Adjustment
最低气温-40°C
焦距

焦距指的是镜头光学中心（后主点）与成像焦点之间的距离，是镜头性能的关键参数。它决定了视角：焦距越短，视野越宽，可观测范围越广;焦距越长，视场越窄，观测区域越集中。

Focal Length
F数

F数是衡量中波红外镜头集光能力的关键参数，其数值等于镜头焦距与通光孔径的比值。F数直接决定了系统的灵敏度、信噪比和成像质量。数值越小，光圈越大，进光量越多，景深越浅。

  • F数≤2.0时，进光量大，灵敏度高，信噪比高，常用于微弱信号的科研探测等。
  • F数≥5.5时，进光量少，通常用于长焦距远距离观测。
  • F数在二者之间是大多数中波红外镜头的常见选择，在集光能力、成本和景深之间取得较好平衡。

通常在焦距固定的情况下，F数越小，所需透镜口径越大，镜头体积更大，重量更重，成本更高。

视场角
视场角是衡量中波红外镜头观测范围的核心参数,镜头能捕捉到的水平或垂直角度范围.视场角的大小主要由镜头的焦距和探测器的靶面尺寸共同决定。
计算公式如下：
AFOV = 2 × arctan( H / 2f )

其中：
  • AFOV：视场角（Angle Field of View）
  • H：探测器靶面的尺寸（水平或垂直方向的长度）
  • f：镜头的焦距
在探测器尺寸（H）固定的情况下，焦距（f）越短，视场角（AFOV）越大。
在焦距（f）固定的情况下，探测器靶面尺寸（H）越大，视场角（AFOV）也越大
透过率
透过率是衡量中波红外镜头传输红外辐射效率的关键光学参数，通常以百分比（%）表示。它直接决定了到达探测器的信号强度，是影响成像质量的核心指标之一。

透过率越高，表示镜头传输的红外能量损失越少，图像的信噪比和对比度就越好。透过率指通过光学系统（镜头）的辐射通量与入射辐射通量之比。

中波红外（MWIR，3-5μm）镜头的平均透过率通常在 70% 到 95% 之间。

对于设计优良的镜头，透过率通常要求 ≥ 85%

畸变
畸变是衡量中波红外镜头成像几何保真度的关键参数，它描述了像面上的实际成像位置与理论理想位置之间的偏差，通常以百分比（%）表示。
畸变产生的根本原因，在于镜头对不同视场（角度）的光线放大率不同。理想镜头在整个像面上有恒定的放大率，而实际镜头因光学设计限制，边缘视场的放大率与中心视场不一致，导致图像变形。

定焦镜头的畸变通常控制得更好，具有＜0.5%的极低畸变。
变焦镜头因镜片组复杂，畸变控制难度更大，通常在5%以内。
景深
景深指的是焦点平面前后轴向范围，在该范围内物体在图像中仍能显得相当清晰。该范围包括前景深（焦平面前的清晰区）和后景深（焦平面后方的清晰区）。这两个区域的总和构成了景深总量

影响景深的主要因素有三个：光圈大小、工作距离和镜头焦距。增加景深可以通过以下方式实现：
  • 缩小光圈大小（即使用更大的f值）
  • 增加工作距离
  • 使用焦距较短的镜头
Depth Of Field
产品反馈表单

中波红外热成像变焦镜头

AttosTek 的中波红外镜头专为捕捉中波红外波段的辐射而设计，可提供可靠、高对比度的成像。该中波红外电动变焦镜头非常适用于工业检测，包括电力设备的实时热故障检测、光伏面板的热点监控以及冶金过程中的温度分布分析。在科学研究方面，它支持材料热力学研究和热场记录。在交通管理中，该镜头可用于夜间车辆识别、隧道火灾预警以及铁路运输设备的状态监测。

型号 MW275S MW300S MW360S MW550S MW600S MW900S MW1200S
焦距 f18mm-f275mm f15mm-f300mm f40mm-f360mm f30mm-f550mm f30mm-f600mm f45mm-f900mm f80mm-f1200mm
F数 5.5 4 5.5 4
相对照度 ＞82% ≥84% ≥80% ≥82% ＞84% ＞80%
畸变 18mm≤|3.94|%
275mm≤|1|%		 ≤|5|% 40mm≤|1|%
360mm≤|2|%		 30mm≤|1|%
550mm≤|2.9|%		 ≤|5|% 45mm≤|5|%
900mm≤|1|%		 ≤|5|%
成像范围 10m/30m~Infinity 10m/50m~Infinity 5m/50m~Infinity 10m/30m~Infinity
光学总长 95mm 137mm 189.2mm 135mm 230mm 358.9mm 415.6mm
透过率 (DLC) ≥80% ≥78% ≥80% ≥80% ≥72% ≥69% ≥79%
最大(镜片)口径 54mm 80mm 96mm 100mm 162mm 282mm 334mm
镜片重量 30g 179.1g 268g / 1038.9g 3354.27g 12kg
光学后截距 26.2mm 30.06mm 32.75 27.4mm 29.907mm 29.938mm 30.06mm
冷阑距 19.1mm 19.95mm 19.7mm 19.95mm
冷阑口径 Ø3.5mm Ø20mm Ø5mm Φ3.58mm Ø5mm
产品型号
文档
货期
价格
选择数量

MW275S

18–275mm有效焦距，F/5.5 中波红外电动变焦镜头，适用于 640×512（15 μm）探测器

2 周
¥64,500.00

MW300S

15-300mm 有效焦距，F/4 中波红外电动变焦镜头，适用于 640×512（15 μm）探测器

2 周
¥75,000.00

MW360S

40–360 mm 有效焦距，F/4 中波红外电动变焦镜头，适用于 640×512（15 μm）探测器

2 周
¥97,500.00

MW550S

30-550mm 有效焦距，F/5.5 中波红外电动变焦镜头，适用于 640×512（15 μm）探测器

2 周
¥93,000.00

MW600S

30-600mm 有效焦距，F/4 中波红外电动变焦镜头，适用于 640×512（15 μm）探测器

2 周
¥168,000.00

MW900S

45-900mm 有效焦距，F/4 中波红外电动变焦镜头，适用于 640×512（15 μm）探测器

2 周
¥360,000.00

MW1200S

80-1200 mm 有效焦距，F/4 中波红外电动变焦镜头，适用于 640×512（15 μm）探测器

2 周
¥450,000.00
